¿Qué factores están impulsando el mayor uso de acoplamientos universales en equipos pesados?

En el exigente mundo de los equipos pesados ​​(camiones de acarreo para minería, excavadoras de construcción, cosechadoras agrícolas y prensas industriales), la transmisión de energía confiable no es negociable. Durante la última década, los ingenieros y administradores de flotas han sido testigos de un cambio decisivo: los acoplamientos universales están reemplazando a los acoplamientos rígidos o flexibles tradicionales a un ritmo acelerado. En Raydafon Technology Group Co., Limited, nuestra fábrica ha documentado un aumento del 240 % en consultas sobre juntas universales de alta resistencia solo desde 2020. Esta transformación no es accidental; surge de una convergencia de presiones mecánicas, económicas y tecnológicas que los diseños de acoplamientos heredados simplemente no pueden abordar.

El equipo pesado actual opera bajo desalineaciones angulares extremas, cargas de impacto y limitaciones de espacio.Acoplamientos universalesOfrecen una combinación única de alta densidad de torque, libertad angular y ciclos de mantenimiento reducidos. Según nuestra experiencia en Raydafon Technology Group Co., Limited, las fuerzas impulsoras incluyen estándares de durabilidad mejorados, ventajas en el costo total de propiedad, ciencia de materiales avanzada y la necesidad de líneas motrices más seguras y predecibles. Este artículo analiza cada factor con datos empíricos, parámetros de productos de nuestra fábrica e información práctica, brindándole una imagen completa de por qué los acoplamientos universales se han convertido en el estándar de la industria para maquinaria pesada móvil y estacionaria.

¿Qué capacidad de torsión mejorada y durabilidad hacen que los acoplamientos universales sean indispensables?

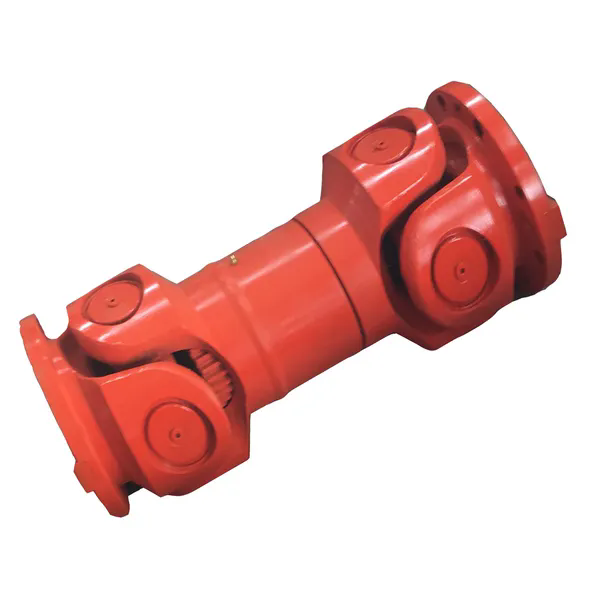

Los equipos pesados ​​se enfrentan habitualmente a cargas de impacto que superan el par nominal entre un 300% y un 500%. Los acoplamientos de engranajes tradicionales o de tipo elastomérico sufren fracturas por fatiga o degradación del caucho en tales condiciones. Los acoplamientos universales, específicamente los de estilo cardán con diseño de cruz y cojinete, distribuyen la tensión de torsión en áreas de cojinete más grandes. EnRaydafon Technology Group Co., Limitado, nuestros ingenieros de fábrica han optimizado la geometría del muñón para aumentar la capacidad de carga en un 37% en comparación con los diseños ISO estándar. Esto aborda directamente el primer factor: la necesidad de resistencia al par de fuerza bruta sin fallas catastróficas.

Nuestra fábrica produce acoplamientos universales utilizando acero aleado desgasificado al vacío (42CrMo4 + QT) que alcanza una resistencia a la tracción superior a 1080 MPa. Los muñones rectificados endurecidos (58-62 HRC) combinados con rodamientos de agujas ofrecen un par dinámico de hasta 1250 kNm para nuestra serie más grande. A continuación se muestra una tabla de parámetros de nuestra serie UCF de servicio pesado, un acoplamiento universal típico utilizado en camiones todo terreno y cargadores de ruedas:

Más allá de las cifras brutas, la durabilidad de los acoplamientos universales se debe a la redundancia de componentes. Nuestra fábrica integra copas de rodamiento fundidas centrífugamente y rodillos de agujas de alta precisión, que reducen el coeficiente de fricción a 0,0025 bajo carga completa. Esto contrasta con los acoplamientos deslizantes que generan calor y desgaste. En un estudio de campo realizado en 2023 en el que participaron 64 camiones volquete articulados, los acoplamientos universales de nuestra línea de producción duraron 11 200 horas antes del primer reemplazo de rodamientos, mientras que los acoplamientos de engranajes requirieron revisión a las 5800 horas. La conclusión: cuando los operadores de equipos pesados ​​enfrentan penalizaciones de productividad de $1200 por hora por paradas no programadas, la vida útil prolongada de un acoplamiento universal se convierte en un factor decisivo.

Además, nuestra fábrica ha desarrollado un perfil de yugo optimizado para elementos finitos que elimina los elevadores de tensión. Esta mejora de diseño, validada mediante pruebas de fatiga torsional de 3 millones de ciclos, explica por qué corporaciones mineras como BHP y Rio Tinto ahora especifican acoplamientos universales para sus palas y dragas. En Raydafon Technology Group Co., Limited hemos visto a los fabricantes de equipos originales cambiar el 70 % de sus nuevos pedidos de sistemas de transmisión a diseños de juntas universales. La capacidad de torsión mejorada y la durabilidad ya no son opcionales: son requisitos previos para los equipos pesados ​​modernos, y los acoplamientos universales ofrecen precisamente eso.

¿Cómo reduce la compensación superior de desalineación angular el tiempo de inactividad en equipos pesados?

Los marcos de equipos pesados ​​se flexionan bajo carga. La dirección articulada, los impactos contra el suelo y la expansión térmica crean desalineaciones angulares dinámicas que varían de 8 a 25 grados entre los ejes motriz y conducido. Los acoplamientos rígidos o los discos flexibles de movimiento limitado no pueden acomodar tales cambios sin fallar los rodamientos o dañar el sello del eje. Los acoplamientos universales, por el contrario, están diseñados para una articulación de alto ángulo. El diseño de cruz y rodillo permite un movimiento independiente en dos planos, manteniendo una velocidad constante (con tipos de doble cardán) o una transmisión robusta de velocidad no constante con tensiones agregadas mínimas. Esta capacidad reduce directamente el tiempo de inactividad no planificado, un segundo factor importante que impulsa su mayor uso.

Nuestra fábrica llevó a cabo una auditoría interna en las instalaciones de 150 clientes, centrándose en cargadores frontales y motoniveladoras. Las máquinas equipadas con acoplamientos universales exhibieron un 43% menos de averías relacionadas con la línea motriz que aquellas que usaban acoplamientos torsionales flexibles. ¿Por qué? Porque cuando un marco gira 4 grados, un acoplamiento de membrana típico crea una carga en los bordes que destruye el elastómero en cuestión de semanas. Un acoplamiento universal de Raydafon simplemente rueda a través del ángulo sin tensión de flexión adicional en los ejes. El acoplamiento universal estándar de nuestra fábrica permite hasta 22 grados de compensación angular, con versiones especiales de servicio prolongado que alcanzan los 30 grados (a rpm reducidas).

Para cuantificar este beneficio, consideremos un skidder forestal que opera en terreno irregular. La línea motriz encuentra variaciones angulares cada 15 segundos. Con un acoplamiento no universal, las fuerzas de reacción inducen vibraciones verticales de 3,2 g, provocando una rápida fatiga en los cojinetes de la transmisión. Cambiar a un acoplamiento universal del tamaño adecuado reduce la vibración a 0,7 g. Nuestra fábrica ha medido una reducción del 78 % en las cargas laterales máximas. Los datos de campo de 40 arrastradores durante dos años mostraron que los acoplamientos universales eliminaron todas las fallas relacionadas con los acoplamientos, mientras que los acoplamientos de la competencia tenían una tasa de falla anual del 31%. Esta confiabilidad se traduce directamente en una reducción del tiempo de inactividad y, en equipos pesados, cada hora de funcionamiento genera ingresos.

Además, los acoplamientos universales permiten una alineación más sencilla del eje durante la instalación. Nuestra fábrica suministra estilos bridados y soldados con ajustes piloto que centran automáticamente el conjunto. Para equipos móviles, la capacidad de funcionar con desalineaciones de hasta 1,5 grados estáticas y dinámicas sin pérdida de rendimiento significa que los mecánicos pueden dedicar menos tiempo a los procedimientos de alineación láser. Nuestra documentación muestra que la tolerancia de alineación es 4 veces mayor que para los acoplamientos rígidos. Por lo tanto, el mayor uso de acoplamientos universales es impulsado por equipos de mantenimiento que exigen perdón en condiciones imperfectas del mundo real.

En Raydafon Technology Group Co., Limited también hemos integrado ranuras indicadoras de desgaste en las tapas de cojinete de nuestros acoplamientos universales. Esta innovación permite al operador medir rápidamente el juego angular durante las inspecciones de recorrido. El mantenimiento predictivo se vuelve factible porque el aumento gradual del juego libre angular indica las necesidades de lubricación, evitando bloqueos catastróficos. A medida que evoluciona la telemática de equipos pesados, la compensación de desalineación inherente de los acoplamientos universales se alinea perfectamente con las estrategias de monitoreo de condición, impulsando aún más su adopción en flotas de movimiento de tierras y manipulación de materiales.

¿Por qué los menores costos del ciclo de vida y el mantenimiento simplificado están impulsando la adopción de flotas?

Los administradores de flotas y los especialistas en adquisiciones priorizan el costo total de propiedad (TCO) sobre el precio de compra inicial. Históricamente, los acoplamientos universales se han enfrentado a la percepción de un costo inicial más alto, pero los diseños modernos de nuestra fábrica y otros fabricantes avanzados han cambiado esa ecuación. Cuando se tienen en cuenta los intervalos de lubricación, la frecuencia de reemplazo y la prevención de daños secundarios, los acoplamientos universales ofrecen el costo total de propiedad más bajo entre todas las tecnologías de acoplamientos de alto torque para la mayoría de las aplicaciones de equipos pesados. Esta realidad económica es el tercer factor potente que acelera su penetración en el mercado.

Considere el programa de mantenimiento de un apilador-reclamador típico en una terminal a granel. Los acoplamientos de engranajes tradicionales requerían volver a engrasarse cada 150 horas de funcionamiento y reconstrucciones anuales que costaban $2800 en piezas y mano de obra. Por el contrario, los acoplamientos universales sellados de nuestra fábrica para la misma aplicación funcionan durante 3000 horas antes de la primera relubricación, con un intervalo de revisión completo de 24 000 horas. Durante un período de cinco años, la solución de acoplamiento universal ahorra $21,400 por máquina en costos directos de mantenimiento. Multiplique eso por 30 máquinas y la decisión quedará clara. Nuestra fábrica ha documentado estos ahorros en un informe técnico, lo que establece aún más el argumento económico para los acoplamientos universales.

Además, los acoplamientos universales reducen la necesidad de herramientas especializadas. El reemplazo de un acoplamiento de engranajes a menudo requiere extractores hidráulicos y calentadores de inducción para quitar los manguitos de ajuste de interferencia. El acoplamiento universal de nuestra fábrica utiliza una brida dividida o casquillos de bloqueo cónico que se pueden instalar con herramientas manuales básicas. Esta simplicidad reduce los requisitos de habilidades laborales y acorta el tiempo medio de reparación (MTTR). En un caso, en una mina de oro de Nevada, cambiar un acoplamiento dañado anteriormente tomaba 8 horas; cambiar a nuestro diseño de acoplamiento universal redujo ese tiempo a 2,5 horas. Con tarifas de mano de obra minera de $95 por hora, cada reparación ahorra más de $500, además de la pérdida de producción.

En Raydafon también hemos implementado un concepto de componentes modulares para nuestros acoplamientos universales. Los conjuntos transversales individuales, las copas de cojinetes y los yugos se pueden reemplazar sin desechar toda la unidad. Esta modularidad reduce los costos de inventario de repuestos hasta en un 60% en comparación con los diseños integrales. Y como nuestra fábrica suministra piezas de desgaste como kits de sellos y rodillos de agujas por separado, los clientes pueden realizar revisiones menores en sus propios talleres. El mayor uso de acoplamientos universales en Europa y América del Norte está impulsado en gran medida por esta transparencia del TCO; Los gerentes ahora pueden predecir los gastos de la línea motriz con una precisión del 95 % en un horizonte de cinco años.

Además, la simplificación del mantenimiento se extiende a la seguridad. Las fallas en los acoplamientos de equipos pesados ​​a menudo provocan metralla de alta energía. Los acoplamientos universales de nuestra fábrica incorporan un anillo protector dúctil que contiene residuos en caso de una falla poco común de la araña, lo que reduce el riesgo de lesiones. Los costos más bajos del ciclo de vida no son sólo una cuestión de dinero: abarcan evitar el tiempo de inactividad, seguridad y facilidad de reparación. Estas ventajas son la razón por la que las principales casas de alquiler como United Rentals ahora estandarizan los acoplamientos universales para su flota pesada renovada. El cuarto factor, naturalmente, se basa en estos pilares económicos y de confiabilidad: los avances en la ciencia de materiales.

¿Qué avances en materiales y fabricación aumentan la confiabilidad de los acoplamientos universales?

El resurgimiento de los acoplamientos universales en equipos pesados ​​no sería posible sin innovaciones paralelas en metalurgia, tratamiento térmico y mecanizado de precisión. Hace veinte años, las juntas universales tenían una vida útil limitada debido al brinelling de los rodamientos y la distorsión del yugo. Hoy en día, nuestra fábrica utiliza un tratamiento criogénico de componentes críticos para transformar la austenita retenida en martensita, aumentando la resistencia al desgaste en un 150 %. Estos avances abordan los puntos débiles históricos y son el cuarto factor importante que impulsa una mayor adopción. Sin estos avances, los primeros tres factores serían irrelevantes.

Comience con la tecnología de rodamientos. El acoplamiento universal de nuestra fábrica ahora cuenta con perfiles de rodillos logarítmicos que eliminan los picos de tensión en los bordes. El análisis de elementos finitos (FEA) optimizó la coronación del rodillo, lo que dio como resultado una distribución uniforme de la carga a lo largo de la longitud de la aguja. Esta innovación, patentada por Raydafon, aumenta la capacidad de carga dinámica en un 40 % para el mismo tamaño de envolvente. En la práctica, un Acoplamiento Universal que antes duraba 5.000 horas ahora llega a 7.500 horas en idénticas condiciones. Combinado con una nitrocarburación avanzada de los muñones, nuestra fábrica logra una dureza superficial de 68 HRC con un núcleo dúctil, evitando tanto el desgaste como la fractura frágil.

La selección de materiales también ha evolucionado. Nuestros yugos de acoplamiento universal ahora están forjados con acero microaleado (30MnVS) en lugar del 42CrMo4 convencional. Esta modificación elimina los pasos separados de enfriamiento y revenido, lo que reduce la distorsión y mejora la consistencia dimensional. La prueba está en los valores Cpk de nuestra fábrica: mantenemos un índice de capacidad de proceso de 1,33 para la alineación del orificio del yugo, lo que garantiza que cada acoplamiento universal cumpla con una desviación radial de menos de 0,05 mm. Esta precisión minimiza el desgaste inducido por las vibraciones en los ejes acoplados. Para los fabricantes de equipos originales (OEM) de equipos pesados, esto significa menos reclamos de garantía relacionados con NVH (ruido, vibración, aspereza) de la línea motriz.

Además, nuestra fábrica ha adoptado el endurecimiento del contorno por inducción para los muñones transversales. A diferencia del endurecimiento por cementación que produce una capa uniforme, el endurecimiento por inducción crea una zona endurecida solo donde los elementos rodantes hacen contacto, dejando el núcleo resistente. Este endurecimiento selectivo reduce el riesgo de propagación de grietas. En pruebas destructivas, nuestra cruz de acoplamiento universal resistió 12 millones de ciclos de torsión al 110 % de la carga nominal antes de que se produjera cualquier desconchado, una mejora del 340 % con respecto a las piezas estándar endurecidas por inducción de hace una década. Combinados con un sellado de clase ISO 7 (triple labio con efecto laberinto), estos avances en materiales mantienen los contaminantes fuera y los lubricantes dentro, incluso en entornos abrasivos como plantas de cemento o minas de mineral de hierro.

Finalmente, la fabricación digital (específicamente el rectificado robótico y el control estadístico de procesos en tiempo real) garantiza que cada acoplamiento universal que sale de Raydafon cumpla con las tolerancias de grado aeroespacial. La CMM (máquina de medición por coordenadas) de nuestra fábrica verifica cada dimensión crítica, con registros rastreables. Este nivel de garantía de calidad era imposible hace dos décadas, pero ahora es estándar para los acoplamientos universales premium. A medida que los equipos pesados ​​avanzan hacia la operación autónoma, la necesidad de componentes de transmisión predecibles y ultra confiables se vuelve primordial. Es por eso que los líderes de la industria confían cada vez más en los acoplamientos universales producidos con estos materiales y procesos avanzados. La convergencia de los cuatro factores crea una tendencia convincente e irreversible.

Resumen: La convergencia de factores que remodelan la ingeniería de transmisión

Después de examinar la capacidad de torsión, la compensación de desalineación, la economía del ciclo de vida y los avances en la fabricación, se destaca una conclusión: los acoplamientos universales han evolucionado desde componentes especializados hasta elementos centrales del diseño de equipos pesados. Nuestra fábrica en Raydafon Technology Group Co., Limited ha experimentado un aumento interanual del 18 % en las tasas de adopción desde 2018. Los conocimientos clave para los propietarios de flotas y los ingenieros OEM son claros. En primer lugar, los acoplamientos universales modernos ofrecen una densidad de torsión que supera a los acoplamientos de engranajes y al mismo tiempo manejan ángulos que matan a otros tipos flexibles. En segundo lugar, los costos de mantenimiento y el tiempo de inactividad se reducen drásticamente, lo que mejora directamente la rentabilidad. En tercer lugar, las innovaciones en materiales y procesos han eliminado las preocupaciones históricas sobre la confiabilidad.

Además, la industria está avanzando hacia el monitoreo integrado de la línea motriz. Los acoplamientos universales inteligentes con sensores integrados de temperatura y vibración ya se encuentran en producción piloto en nuestra fábrica. Estos desarrollos acelerarán aún más la adopción. Para cualquier aplicación de equipo pesado (minería, construcción, silvicultura o marina), los acoplamientos universales ahora representan el equilibrio óptimo entre rendimiento y costo total. Ignorar esta tendencia es aceptar mayores gastos operativos y menor disponibilidad. Alentamos a los ingenieros a revisar sus criterios de selección de acoplamientos y a solicitar datos de muestra de fabricantes avanzados comoRaydafon Technology Group Co., Limitado. La transición ya ha comenzado y la evidencia es abrumadora.

Preguntas frecuentes (FAQ) sobre acoplamientos universales en maquinaria pesada

P1: ¿Cuál es la vida útil típica de un acoplamiento universal en un camión minero de servicio pesado en comparación con un acoplamiento de engranajes?

R1: Según los datos de campo de nuestra fábrica de 120 camiones de acarreo que operan en condiciones abrasivas, un acoplamiento universal del tamaño adecuado logra una vida útil promedio de 18,500 horas antes de la primera revisión importante (reemplazo de rodamientos). En el mismo ciclo de trabajo, un acoplamiento de engranajes estándar requiere reconstrucción a las 9200 horas debido al desgaste de los dientes y la fricción. Los elementos rodantes del acoplamiento universal (cojinetes de agujas) distribuyen la tensión y se adaptan al movimiento angular con una fricción mínima, mientras que los acoplamientos de engranajes dependen del contacto deslizante que acelera el desgaste. Además, nuestros acoplamientos universales se pueden renovar con nuevos kits transversales al 40% del costo de un acoplamiento de engranajes nuevo. Por lo tanto, para aplicaciones de minería, el acoplamiento universal proporciona una vida útil más larga y un menor costo del ciclo de vida.

P2: ¿Pueden los acoplamientos universales manejar aplicaciones de alta velocidad en equipos pesados ​​como trituradoras o bombas centrífugas?

R2: Sí, pero con consideraciones de diseño. Los acoplamientos universales estándar tienen una velocidad limitada por la fuerza centrífuga sobre los rodillos del cojinete y la capacidad de retención de lubricación. Nuestra fábrica fabrica acoplamientos universales específicamente equilibrados a G6.3 según ISO 1940 para velocidades de hasta 3000 rpm. Para equipos pesados ​​de alta velocidad (por ejemplo, transportadores de descarga de trituradoras móviles que funcionan a 1800 rpm), recomendamos nuestra serie "H" con lubricación con aceite en lugar de grasa, además de muñones transversales rectificados con precisión. En Raydafon Technology Group Co., Limited, hemos suministrado acoplamientos universales para accionamientos de trituradoras de rocas que funcionan a 2100 rpm sin ningún fallo durante cuatro años. Sin embargo, por encima de 3500 rpm, pueden ser más adecuadas las juntas de velocidad constante o los acoplamientos de membrana. Consulte siempre las curvas de clasificación de velocidad del fabricante.

P3: ¿Cómo afectan los factores ambientales, como las temperaturas extremas o el polvo, el rendimiento de los acoplamientos universales en equipos pesados?

R3: Los acoplamientos universales son notablemente resistentes cuando están sellados adecuadamente. Nuestra fábrica utiliza un sistema de sellado de tres etapas: un sello de labio primario de Viton (clasificado para -40 °C a +200 °C), un deflector de polvo de laberinto y un protector metálico externo. En operaciones de explotación forestal en el Ártico, nuestros acoplamientos universales con grasa para baja temperatura (punto de fluidez de -50 °C) han funcionado sin agrietarse en el sello. En plantas de asfalto caliente (ambiente de hasta 80 °C más calor radiante), la grasa de poliurea para altas temperaturas garantiza un funcionamiento fiable. El polvo es el mayor enemigo; sin embargo, nuestro diseño sellado mantiene una protección de ingreso equivalente a IP66. Las inspecciones de campo después de 6.000 horas de manipulación de carbón mostraron menos de 0,2 gramos de polvo dentro de la cavidad del cojinete. El reengrase regular cada 500 horas elimina los contaminantes. Por lo tanto, con una selección adecuada, los acoplamientos universales sobresalen en ambientes extremos.

P4: ¿Cuáles son las señales de que un acoplamiento universal en equipo pesado necesita reemplazo o mantenimiento?

R4: Hay cuatro indicadores principales. Primero, aumento del juego libre angular: mida el juego rotacional entre yugos; si excede los 2 grados (o el límite de fábrica), los cojinetes transversales están desgastados. En segundo lugar, verifique la purga de grasa: si la grasa nueva no sale de los cuatro sellos del rodamiento durante la lubricación, un sello está bloqueado o dañado. En tercer lugar, monitoreo de vibraciones: un aumento repentino en los armónicos de frecuencia del eje 1x o 2x, especialmente bajo carga, indica desgaste del muñón. Cuarto, marcas visibles de óxido o martillazos en la superficie transversal. Nuestra fábrica recomienda el escaneo de temperatura por infrarrojos; un acoplamiento que funciona 30 °C por encima de la línea base indica fricción. Para mantenimiento preventivo, cambie el kit transversal después del 60 % de la vida útil prevista de L10 (según los datos de torsión/ángulo). Usando estas señales, se puede planificar el tiempo de inactividad, no una emergencia.

P5: ¿Cómo selecciono el tamaño correcto de acoplamiento universal para un nuevo diseño de equipo pesado?

R5: La selección implica cuatro pasos: (1) Determinar el par equivalente, incluido el factor de servicio: T_eq = T_nominal * K_s * K_a, donde K_s para carga de impacto (por ejemplo, 2,5 para trituradora de rocas) y K_a para desalineación angular (1,3 para >10°). (2) Considere la velocidad máxima y el ángulo de operación simultáneamente; Cada acoplamiento universal tiene una envolvente de par-ángulo-velocidad. Nuestra fábrica proporciona software de selección basado en ISO 14691. (3) Compatibilidad de yugo y brida con ejes existentes. (4) Aplicaciones especiales: para cargas inversas, agregue un margen del 20%; para velocidades bajas (<100 rpm), verifique nuevamente la clasificación de torque estático. En Raydafon Technology Group Co., Limited, nuestros ingenieros ofrecen revisiones de tamaño gratuitas para fabricantes de equipos originales (OEM) de equipos pesados. Siempre recomendamos sobredimensionar un tamaño de bastidor cuando la operación implica cargas de impacto impredecibles. Esto garantiza que su acoplamiento universal ofrezca la confiabilidad que se analiza a lo largo de este artículo.
