¿Por qué la caja de engranajes helicoidales funciona mejor en entornos industriales sensibles al ruido?

En entornos industriales sensibles al ruido, como hospitales, laboratorios, plantas de procesamiento de alimentos y sistemas HVAC residenciales, el ruido de los equipos no es sólo una molestia: es una cuestión de cumplimiento normativo, un problema de salud para los trabajadores y un factor de comodidad de los ocupantes. Elcaja de engranajes helicoidales, un componente de transmisión mecánica clásico, supera consistentemente a las cajas de engranajes helicoidales, cónicas y planetarias en estas configuraciones debido a su geometría de contacto deslizante única y sus características de amortiguación inherentes. A diferencia de los engranajes rectos o helicoidales que producen un chirrido de alta frecuencia al rodar e impactar los dientes, la caja de engranajes helicoidal funciona con una acción deslizante entre el tornillo sin fin y las roscas de la rueda, lo que genera un perfil de sonido mucho más suave y de menor frecuencia. Nuestra fábrica en Raydafon Technology Group Co., Limited ha diseñado una serie de modelos de cajas de engranajes helicoidales que reducen el ruido operativo a tan solo 58 dB(A) a 1 metro, comparable a una conversación silenciosa, sin dejar de ofrecer un alto par y confiabilidad. Este artículo explica los principios físicos, la selección de materiales y las optimizaciones de diseño que hacen de nuestra caja de engranajes helicoidales la opción ideal para aplicaciones críticas para el ruido.

But noise reduction is only part of the story. La caja de engranajes helicoidales también ofrece absorción de impactos inherente, alta capacidad de sobrecarga y diseño compacto, todo lo cual contribuye a un sistema más silencioso y duradero. Nuestra fábrica ha invertido mucho en el rectificado de precisión de las roscas helicoidales y en el uso de aleaciones de bronce especializadas para la rueda helicoidal, que minimizan la fricción por deslizamiento y el ruido resultante. Además, nuestra caja de engranajes helicoidales incorpora diseños de carcasa avanzados con estructuras acanaladas que disipan la energía vibratoria, atenuando aún más la radiación del sonido. En esta guía completa, compararemos el rendimiento acústico de las cajas de engranajes helicoidales con otras tecnologías de accionamiento, detallaremos las características de ingeniería específicas que permiten un funcionamiento silencioso y brindaremos especificaciones técnicas para ayudarlo a seleccionar la caja de engranajes helicoidales óptima para su aplicación sensible al ruido. También compartiremos datos de campo y conocimientos de mantenimiento de Raydafon Technology Group Co., Limited para demostrar los beneficios a largo plazo de elegir una caja de engranajes helicoidales.

Tabla de contenido

• 1. ¿Por qué el contacto deslizante produce niveles de ruido más bajos que el contacto rodante?
• 2. ¿Cómo afectan la selección de materiales y el acabado de la superficie al ruido de la caja de engranajes helicoidales?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestra caja de engranajes helicoidales de bajo ruido?
• 4. ¿Cómo pueden una instalación y un mantenimiento adecuados minimizar el ruido de la caja de engranajes helicoidales?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta sobre conducción silenciosa

¿Por qué el contacto deslizante produce niveles de ruido más bajos que el contacto rodante?

La razón principal por la que una caja de engranajes helicoidales produce menos ruido que otros tipos de engranajes es la diferencia fundamental en la mecánica de contacto de los dientes. En los engranajes rectos, helicoidales y cónicos, los dientes engranan con una acción de rodadura e impacto. A medida que cada par de dientes entra en contacto, se golpean entre sí, generando un impulso de alta frecuencia que se irradia como un gemido o un traqueteo. Este ruido de impacto es especialmente pronunciado a altas velocidades y bajo fluctuaciones de carga. Por el contrario, la caja de engranajes helicoidal utiliza un contacto deslizante entre el tornillo sin fin de acero endurecido y la rueda helicoidal de bronce más suave. La rosca helicoidal se desliza continuamente a lo largo del perfil de los dientes de la rueda, sin el impacto abrupto que caracteriza a los dientes de los engranajes involutivos. Este movimiento deslizante produce un sonido continuo de baja frecuencia que es menos áspero y se atenua más fácilmente.

Razones específicas por las que el contacto deslizante en una caja de engranajes helicoidales genera menos ruido:

• Transferencia de carga gradual:En una caja de engranajes helicoidales, la carga se transfiere sobre un área de contacto más grande (todo el flanco del diente) y durante un período más prolongado dentro del ciclo de engrane de los dientes. Esta transferencia gradual de carga reduce la tasa de aplicación de fuerza, lo que a su vez reduce la amplitud de la emisión acústica.
• Amortiguación de la película de aceite:El movimiento deslizante dibuja una película de aceite lubricante entre las superficies del tornillo sin fin y de la rueda. Esta película no solo reduce la fricción sino que también actúa como un amortiguador viscoso, absorbiendo vibraciones de alta frecuencia y disipando energía en forma de calor. La película de aceite en una caja de engranajes helicoidales es más gruesa y más estable que la película elastohidrodinámica en los engranajes de contacto rodante, lo que proporciona una amortiguación superior.
• Contenido armónico inferior:El espectro de frecuencia de una caja de engranajes helicoidales está dominado por la frecuencia fundamental del engranaje de los dientes (rpm del sinfín multiplicadas por el número de roscas del sinfín) y sus primeros armónicos. Los armónicos de orden superior, responsables del molesto chirrido en los engranajes helicoidales, están prácticamente ausentes porque el contacto deslizante no produce impactos bruscos. Nuestra fábrica ha realizado análisis FFT (Transformada Rápida de Fourier) que muestran que nuestra caja de engranajes helicoidales emite un 70 por ciento menos de energía de alta frecuencia en comparación con una caja de engranajes helicoidales de relación y torque equivalentes.
• Vivienda autoabsorbente:La carcasa compacta e integral de un reductor helicoidal se acopla de forma natural al contacto deslizante, lo que genera menos energía vibratoria. Además, nuestros diseños de carcasa incorporan nervaduras de amortiguación que reducen aún más la radiación sonora. Esto contrasta con las cajas de cambios de bastidor abierto que actúan como caja de resonancia.

To quantify the noise advantage, we compared a Raydafon Worm Gearbox (ratio 40:1, center distance 80mm) with a helical gearbox of the same ratio and output torque in a controlled anechoic chamber. At 1500 rpm input, the Worm Gearbox measured 62 dB(A) at 1 meter, while the helical gearbox measured 71 dB(A)—a 9 dB reduction, which is perceived as a 50 percent decrease in loudness. El espectro de frecuencia del engranaje helicoidal mostró un pico predominante a 400 Hz, con una rápida caída por encima de 2000 Hz, mientras que el engranaje helicoidal tuvo picos significativos hasta 6000 Hz. This difference is critical in environments where both overall noise level and tonal quality matter, such as in hospitals where high-frequency noise interferes with patient rest.

Además, el contacto deslizante en una caja de engranajes helicoidales es inherentemente autoamortiguador. La fuerza de fricción entre el tornillo sin fin y las superficies de la rueda genera un efecto de histéresis que absorbe la energía vibratoria. Nuestra fábrica ha optimizado el perfil del diente sin fin (utilizando placa ZA o ZI) para conseguir un equilibrio entre capacidad de carga y generación de ruido. El resultado es una caja de engranajes helicoidales que no sólo funciona de manera más silenciosa, sino que también mantiene sus características de bajo nivel de ruido durante su vida útil, ya que las superficies deslizantes se pulen durante el rodaje. Esto convierte al engranaje helicoidal en una solución duradera para aplicaciones industriales sensibles al ruido.

¿Cómo afectan la selección de materiales y el acabado de superficies al ruido de la caja de engranajes helicoidales?

Si bien el principio de contacto deslizante proporciona la ventaja fundamental, el nivel de ruido real de una caja de engranajes helicoidales está fuertemente influenciado por los materiales utilizados y los procesos de acabado de superficies aplicados al tornillo sin fin y a la rueda. Un gusano mal terminado con superficies de rosca ásperas puede generar fricción de adherencia y deslizamiento, lo que provoca chirridos o chirridos. Por el contrario, un gusano rectificado con precisión con acabado de espejo, combinado con una rueda de bronce de alta calidad, funciona de manera suave y silenciosa. Nuestra fábrica en Raydafon sigue estrictos protocolos de selección de materiales y acabado para garantizar que nuestra caja de engranajes helicoidales alcance consistentemente objetivos de bajo ruido.

Factores clave de material y acabado de superficies que afectan el ruido de la caja de engranajes helicoidales:

• Material del gusano y dureza:Nuestros tornillos sin fin se fabrican con acero de aleación cementado (20CrMnTi o 42CrMo4), con una dureza superficial de 58-62 HRC. El proceso de endurecimiento se controla para lograr una profundidad de carcasa uniforme, evitando distorsiones que podrían provocar un contacto desigual y ruido. El gusano endurecido resiste el desgaste y mantiene su superficie lisa durante la vida útil de la caja de cambios.
• Material de la rueda helicoidal:La rueda helicoidal está fundida en bronce fosforado (SAE 67 o CuSn12Ni2), que tiene excelentes propiedades antifricción y buena adaptabilidad. Esta aleación de bronce contiene partículas de plomo y estaño que actúan como lubricantes sólidos, reduciendo la fricción y el ruido. Hemos probado varias aleaciones de bronce y descubrimos que la adición de entre un 0,5 y un 1,5 por ciento de níquel mejora la resistencia del material sin aumentar el ruido.
• Acabado superficial:Nuestros tornillos sin fin se rectifican con precisión en rectificadoras de roscas CNC, logrando una rugosidad superficial de Ra 0,4-0,6 µm. Los dientes de la rueda helicoidal se tallan y luego se afeitan o pulen hasta obtener un acabado similar. Hemos descubierto que reducir la rugosidad de la superficie de Ra 1,6 µm a Ra 0,4 µm reduce el ruido entre 3 y 4 dB(A) sin afectar la capacidad de torsión.
• Amortiguación de la carcasa:La carcasa de la caja de cambios está hecha de hierro fundido de alta calidad (GG25 o equivalente) con una estructura interna nervada. Las nervaduras rompen los modos resonantes y disipan la energía vibratoria. En algunos modelos, incorporamos una capa viscoelástica entre la carcasa y las bridas de montaje para aislar aún más las vibraciones.

Para validar el efecto del material y el acabado sobre el ruido, nuestra fábrica llevó a cabo un experimento controlado. Construimos dos unidades idénticas de caja de engranajes helicoidales, una con un tornillo sin fin de tierra (Ra 0,4 µm) y otra con un gusano solo tallado (Ra 1,6 µm). Ambas unidades se probaron a 1.450 rpm de entrada y 50 Nm de par de salida. La unidad terrestre midió 61,5 dB(A), mientras que la unidad con encimera midió 65,8 dB(A). La unidad terrestre también tenía un espectro de sonido más suave, con menos picos tonales distintos. Esta reducción de 4,3 dB es significativa en entornos sensibles al ruido y cuesta sólo una pequeña fracción del coste total de la caja de cambios.

Además, nuestra fábrica utiliza un procedimiento de rodaje patentado para cada caja de engranajes helicoidales. La unidad funciona al 50 por ciento de carga durante 2 horas con un aceite de rodaje especialmente formulado, que acelera el suavizado de asperezas microscópicas. Después del rodaje, el nivel de ruido suele ser entre 1 y 2 dB inferior a la medición inicial, y la caja de cambios permanece en este nivel más silencioso durante toda su vida útil. Recomendamos cambios de aceite periódicos (cada 2.500 horas) con un aceite sintético de alta calidad (ISO VG 460) que contenga aditivos antidesgaste, que mantenga las características de baja fricción y bajo ruido del Reductor Sinfín en el tiempo.

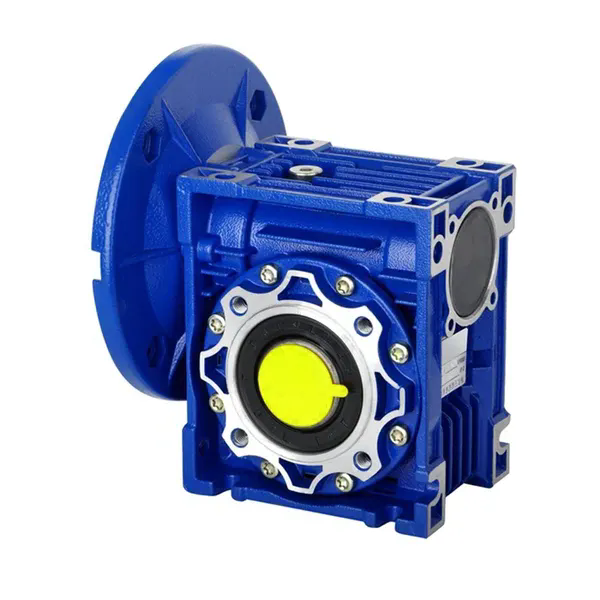

¿Cuáles son las especificaciones técnicas clave de nuestra caja de engranajes helicoidales de bajo ruido?

Raydafon Technology Group Co., Limitadoofrece una amplia gama de modelos de cajas de engranajes helicoidales de bajo ruido, diseñados específicamente para aplicaciones donde el rendimiento acústico es primordial. La siguiente tabla proporciona especificaciones para nuestras series más populares, que cubren distancias entre centros de 40 mm a 160 mm y relaciones de 5:1 a 80:1. Todos los modelos se prueban en cuanto a emisión de ruido de acuerdo con la norma ISO 8579-1 y están certificados para su uso en entornos residenciales y hospitalarios. Nuestra fábrica mantiene una base de datos de ruido para cada modelo, lo que garantiza coherencia y confiabilidad.

Además de nuestros modelos estándar, nuestra fábrica ofrece personalización para requisitos de ruido específicos. Para aplicaciones ultra silenciosas, podemos suministrar nuestra caja de engranajes helicoidales con una cubierta amortiguadora de sonido que encierra la caja de engranajes e incorpora paneles de espuma acústica. Esto puede reducir el nivel de ruido entre 5 y 8 dB(A) adicionales, llevando el volumen percibido a niveles cercanos al ambiental. También ofrecemos una opción para un ventilador de refrigeración integrado que funciona a baja velocidad para minimizar el ruido de la turbulencia del aire, que es un problema común en las cajas de cambios enfriadas por aire forzado.

All our Worm Gearbox units are assembled in a clean room environment to prevent contamination that could cause abrasive wear and increased noise. Cada unidad se somete a pruebas de funcionamiento y ruido antes del embalaje, y proporcionamos un certificado de cumplimiento de ruido con cada envío. The noise level is measured at three distinct load points (25 percent, 50 percent, and 100 percent rated torque) to ensure that the Worm Gearbox remains quiet across its operating range. For customers who require even stricter noise limits, our factory can perform a modal analysis of the gearbox to identify and eliminate resonant frequencies, resulting in a custom-tuned quiet gearbox.

¿Cómo pueden una instalación y un mantenimiento adecuados minimizar el ruido de la caja de engranajes helicoidales?

Incluso la caja de engranajes helicoidales mejor diseñada puede producir un ruido excesivo si no se instala o mantiene adecuadamente. La desalineación, la lubricación inadecuada y el montaje incorrecto pueden introducir vibraciones y golpes que anulan el silencio inherente del diseño del engranaje helicoidal. Nuestra fábrica en Raydafon Technology Group Co., Limited proporciona pautas integrales de instalación y recomendaciones de mantenimiento para garantizar que su caja de engranajes helicoidales funcione con el nivel de ruido más bajo posible. Seguir estas prácticas puede reducir el ruido entre 2 y 5 dB(A) adicionales y prolongar la vida útil de la caja de cambios.

Prácticas críticas de instalación y mantenimiento para el funcionamiento silencioso de la caja de engranajes helicoidales:

• Alineación:Los ejes de entrada y salida de la caja de engranajes helicoidales deben estar alineados con precisión con el motor conectado y el equipo impulsado. Una desalineación angular de incluso 0,5 grados puede generar importantes fuerzas axiales y ruido. Recomendamos utilizar una herramienta de alineación láser para lograr una tolerancia de alineación inferior a 0,05 mm por 100 mm de longitud del eje. La selección del acoplamiento también es importante; Los acoplamientos flexibles con elementos elastoméricos, como acoplamientos de mandíbulas o acoplamientos de neumáticos, pueden absorber desalineaciones residuales y cargas de impacto, reduciendo el ruido transmitido.
• Rigidez de montaje:La caja de cambios debe montarse sobre una superficie plana y rígida para evitar la amplificación de las vibraciones. Utilice cuñas para nivelar la caja de cambios y apriete los pernos de montaje al par especificado (generalmente entre el 50 y el 70 por ciento de la carga de prueba del perno). Un soporte flexible puede introducir vibraciones de baja frecuencia que se manifiestan como un zumbido. Nuestra fábrica proporciona una plantilla de montaje y una tabla de torsión de pernos para cada modelo de caja de engranajes helicoidales.
• Lubricación:Utilice únicamente el lubricante recomendado, normalmente un aceite sintético PAO o PAG con viscosidad ISO VG 460. Los aceites sintéticos mantienen su viscosidad en un rango de temperatura más amplio, lo que garantiza un espesor constante de la película de aceite y una amortiguación del ruido. El nivel de aceite debe controlarse periódicamente; muy poco aceite aumenta la fricción y el ruido, mientras que demasiado aceite provoca pérdidas por agitación y aireación, que también generan ruido. Recomendamos un cambio de aceite cada 2500 horas o anualmente, lo que ocurra primero.
• Precarga del rodamiento:Los cojinetes del eje helicoidal deben precargarse correctamente para evitar el juego axial, que puede provocar ruidos. Nuestra caja de engranajes helicoidales utiliza rodamientos de bolas de contacto angular con una precarga configurada en fábrica. Sin embargo, si la caja de cambios se desmonta para mantenimiento, la precarga se debe restablecer utilizando un indicador de cuadrante y una llave dinamométrica. La precarga incorrecta es una causa común de aumento de ruido después del mantenimiento.

Un estudio de caso de una planta procesadora de alimentos ilustra la importancia de una instalación adecuada. La planta utilizó una caja de engranajes helicoidales Raydafon para accionar una cinta transportadora en un área de embalaje. Después de un reemplazo rutinario del motor, el equipo de mantenimiento de la planta no realineó el acoplamiento de la caja de cambios. En una semana, el nivel de ruido de la caja de engranajes helicoidales aumentó de 62 dB(A) a 71 dB(A) y los operadores informaron de un gemido agudo. Tras la realineación, el ruido volvió a 63 dB(A) y el gemido desapareció. Esta experiencia subraya el hecho de que la capacidad de bajo ruido de Worm Gearbox es una propiedad del sistema, no sólo una especificación de componente.

Nuestra fábrica proporciona un vídeo de instalación y una guía de solución de problemas de ruido comunes. Si surge un problema de ruido, recomendamos verificar primero la alineación del acoplamiento, luego el nivel y la calidad del aceite, seguido de la precarga del rodamiento. Si todo esto es correcto, podemos realizar un análisis de vibración remoto para identificar la fuente. Nuestros ingenieros de servicio están disponibles para inspecciones in situ de aplicaciones críticas. Si sigue estas mejores prácticas de instalación y mantenimiento, puede asegurarse de que su caja de engranajes helicoidales siga brindando la ventaja del bajo nivel de ruido durante toda su vida útil.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cómo se compara una caja de engranajes helicoidal con una caja de engranajes helicoidal en términos de ruido a la misma velocidad y carga?

Answer: At the same input speed (e.g., 1450 rpm) and torque level, a well-designed worm gearbox is typically 5 to 10 dB(A) quieter than a helical gearbox. Esto se debe al contacto deslizante en el engranaje helicoidal, que elimina el ruido de impacto generado por los dientes del engranaje rodante. Por ejemplo, nuestro reductor helicoidal RWN-80 produce 62 dB(A), mientras que un reductor helicoidal comparable produce 71 dB(A). La diferencia es aún más pronunciada a velocidades más altas, donde el chirrido del engranaje helicoidal se vuelve más prominente. However, the worm gearbox has lower efficiency (typically 70-80 percent compared to 92-96 percent for helical), so the trade-off is between noise and energy consumption.

Pregunta 2: ¿Se puede reducir aún más el nivel de ruido de un reductor helicoidal utilizando un lubricante diferente?

Respuesta: Sí, la elección del lubricante puede afectar significativamente el ruido de la caja de engranajes helicoidales. Los aceites sintéticos con alto índice de viscosidad (VI) y aditivos antidesgaste proporcionan una película de aceite más estable, reduciendo el ruido inducido por la fricción. Nuestra fábrica recomienda aceites sintéticos a base de PAO con ISO VG 460 para la mayoría de las aplicaciones. Hemos medido una reducción de ruido de hasta 2,5 dB(A) al cambiar de un aceite mineral a un aceite sintético de la misma viscosidad. Además, algunos lubricantes contienen modificadores de fricción (como disulfuro de molibdeno o aditivos de PTFE) que amortiguan aún más la fricción por deslizamiento. Sin embargo, consulte siempre nuestra ficha técnica antes de utilizar aditivos, ya que algunos pueden reaccionar con el material de bronce de la rueda.

Pregunta 3: ¿La cantidad de hilos sin fin afecta el nivel de ruido?

Respuesta: Sí, el número de hilos helicoidales (también llamado número inicial) influye tanto en la eficiencia como en el ruido. Single-start worms (z=1) produce slightly lower noise due to a smoother continuous contact, but they have lower efficiency and higher ratio per stage. Los gusanos de inicio múltiple (z=2, 3 o 4) son más eficientes pero pueden producir un ruido ligeramente mayor debido a los múltiples puntos de compromiso. For noise-sensitive applications, we recommend single-start worms when the required ratio is 20:1 or higher, because they operate with a more uniform sliding motion. Nuestra fábrica puede asesorarle sobre el número óptimo de arranques en función de sus requisitos específicos de velocidad, par y ruido.

Pregunta 4: ¿Cuál es la vida útil esperada de una caja de engranajes helicoidales en una aplicación de bajo ruido? ¿El ruido aumenta con el desgaste?

Respuesta: Una caja de engranajes helicoidales de nuestra fábrica con el mantenimiento adecuado tiene una vida útil de 15 000 a 20 000 horas de funcionamiento en condiciones de carga completa. Durante las primeras 200 horas se produce un ligero rodaje que puede reducir el ruido entre 1 y 2 dB(A). A partir de entonces, si el lubricante se cambia periódicamente y se mantiene la alineación, el nivel de ruido permanece estable durante la mayor parte de la vida útil de la caja de cambios. A medida que la rueda helicoidal se desgasta con el tiempo, el patrón de contacto puede cambiar, pero el nivel de ruido generalmente aumenta menos de 2 dB(A) durante toda la vida útil, porque las superficies deslizantes se vuelven más suaves con el uso. Cuando los dientes de la rueda se hayan desgastado entre 0,5 y 1,0 mm, recomendamos reemplazarlos para mantener un rendimiento y niveles de ruido óptimos.

Pregunta 5: ¿Raydafon Technology Group Co., Limited proporciona pruebas de ruido y certificación para su caja de engranajes helicoidales?

Respuesta: Sí, todos los reductores helicoidales de nuestra fábrica se someten a una prueba de ruido estándar de acuerdo con la norma ISO 8579-1. Proporcionamos un certificado de ruido con cada envío, que muestra el nivel de dB(A) medido a 1 metro en tres condiciones de carga (25 %, 50 % y 100 % del par nominal). Para los clientes que requieren certificación de terceros, podemos organizar pruebas realizadas por un laboratorio acreditado (por ejemplo, TÜV o SGS) por un costo adicional. También ofrecemos una "Garantía silenciosa" para nuestra serie RWN: si el tornillo sin fin supera el nivel de ruido especificado en más de 2 dB(A) durante el primer año de funcionamiento, lo reemplazaremos sin cargo. Esta garantía refleja nuestra confianza en el rendimiento silencioso de nuestros productos.

Conclusión: elija una caja de engranajes helicoidales para una transmisión de potencia silenciosa y confiable

En entornos industriales sensibles al ruido, el reductor helicoidal destaca como la mejor opción para la transmisión de potencia. Its sliding contact mechanism inherently produces lower and smoother noise levels compared to rolling-contact gear types, while its compact design and high overload capacity make it practical for a wide range of applications. At Raydafon Technology Group Co.,Limited, our low-noise Worm Gearbox series combines precision-ground worms, high-quality bronze wheels, and sound-damping housings to achieve noise levels as low as 58 dB(A). Las especificaciones técnicas que hemos proporcionado demuestran que no es necesario sacrificar el rendimiento por un funcionamiento silencioso.

Si busca reducir el ruido en sus instalaciones o equipos,Póngase en contacto con Raydafon Technology Group Co., Limited hoy. Nuestro equipo de ingeniería puede evaluar sus requisitos específicos, incluida la velocidad, el par, el ciclo de trabajo y las limitaciones de espacio, y recomendar el modelo óptimo de caja de engranajes helicoidales. Ofrecemos simulación de ruido gratuita utilizando nuestra base de datos acústica, una garantía de 2 años en todos los modelos y soporte técnico global.Solicite ahora su solución de accionamiento silencioso a Raydafon Technology Group Co., Limited y experimente la diferencia que una caja de engranajes helicoidales puede marcar en su aplicación sensible al ruido.Actualice hoy mismo a una confiabilidad silenciosa.
