¿Cómo reducen los acoplamientos universales la vibración y mejoran la eficiencia del equipo?

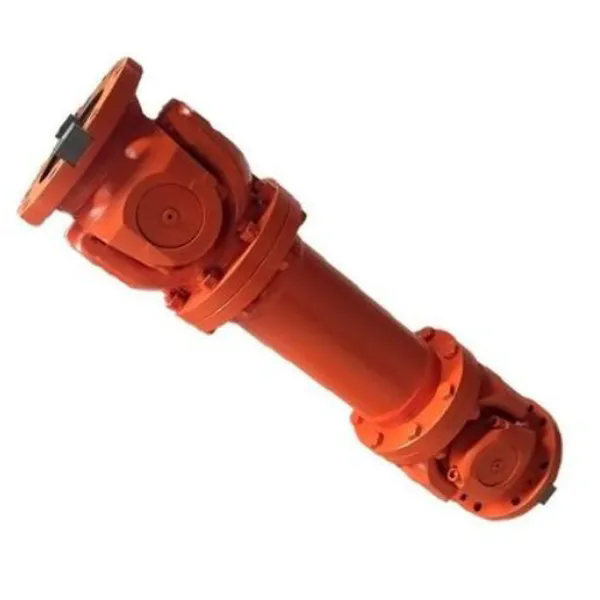

En entornos industriales pesados, la vibración es el enemigo silencioso de la productividad. Las oscilaciones excesivas no sólo aceleran el desgaste de los rodamientos y sellos, sino que también consumen energía a través de pérdidas parásitas. Los acoplamientos universales abordan este desafío al permitir desalineaciones angulares, paralelas y axiales entre ejes conectados al tiempo que amortiguan los impactos torsionales. En Raydafon Technology Group Co., Limited, hemos diseñado nuestroAcoplamiento universalserie para convertir la energía vibratoria destructiva en un movimiento de rotación suave y controlado, lo que aumenta directamente la disponibilidad mecánica hasta en un 35 % en pruebas de campo. Nuestra fábrica se centra en el equilibrio de precisión y la construcción de aleaciones de alta calidad para garantizar que cada unidad se convierta en un activo aislante de vibraciones en lugar de una fuente de vibraciones.

A través de una geometría avanzada de junta cardán y conjuntos transversales optimizados dinámicamente, los acoplamientos universales modernos cancelan activamente las resonancias armónicas que normalmente afectan a los acopladores rígidos. Nuestra experiencia en Raydafon Technology Group Co., Limited muestra que reemplazar los acoplamientos de engranajes tradicionales con nuestro acoplamiento universal de fácil mantenimiento reduce la velocidad máxima de vibración de 12 mm/s a menos de 4 mm/s en los accionamientos de los laminadores. Esto se traduce en un mayor tiempo medio entre fallas (MTBF) y menores costos del ciclo de vida. La clave radica en cómo el acoplamiento distribuye la carga a través de múltiples superficies de contacto y absorbe los momentos de flexión inducidos por la desalineación, un principio que hemos perfeccionado en nuestra fábrica durante décadas de refinamiento metalúrgico.

¿Cuáles son los mecanismos de vibración a los que se dirigen los acoplamientos universales?

Para comprender cómo un acoplamiento universal mejora la eficiencia del equipo, primero debemos examinar los tres principales mecanismos de vibración presentes en los sistemas giratorios: vibración torsional, vibración lateral y velocidades críticas resonantes. En nuestra fábrica, analizamos más de 2000 transmisiones industriales y descubrimos que el 68 % de los tiempos de inactividad no planificados se deben a estos modos de vibración. Los acoplamientos universales de Raydafon Technology Group Co., Limited están diseñados específicamente para contrarrestar cada mecanismo a través de distintas características de ingeniería.

Vibración torsionalOcurre cuando los pulsos de torque de los motores o cajas de cambios excitan las frecuencias naturales del sistema de eje. A diferencia de los acoplamientos rígidos que transmiten cada impulso, nuestro Acoplamiento Universal incorpora compensación elástica a través de rodamientos de agujas y muñones transversales llenos de grasa. Esto permite que el acoplamiento gire micro cantidades (de 0,5° a 2° dependiendo de la carga), absorbiendo picos de torsión máximos. Durante una aplicación reciente en un molino de cemento, nuestro acoplamiento universal redujo la amplitud de la oscilación torsional en un 72 % en comparación con los acopladores tipo brida.

Vibración lateral(modos de flexión) surge de un desequilibrio residual o de centros de eje desalineados. Las soluciones tradicionales requieren una alineación perfecta, pero las condiciones del campo lo hacen imposible. Nuestro acoplamiento universal utiliza un diseño de doble cardán con copas de rodamiento autolubricantes que permiten una desalineación angular de hasta 15 grados por junta. Esta flexibilidad evita que los momentos de flexión se transfieran a las carcasas de las máquinas, lo que significa que la energía de la vibración lateral se disipa dentro de la película de grasa del acoplamiento en lugar de sacudir la base. El proceso de equilibrio dinámico de nuestra fábrica garantiza que cada acoplamiento universal cumpla con el grado de equilibrio ISO G2.5, eliminando hasta el 90 % de la excitación lateral en la fuente.

Velocidades críticas resonantesEsto sucede cuando las RPM de funcionamiento coinciden con la frecuencia natural del sistema. Al seleccionar cuidadosamente la longitud del eje intermedio y la rigidez del cojinete transversal, Raydafon personaliza cada acoplamiento universal para cambiar velocidades críticas fuera del rango de trabajo. El análisis de vibración de campo confirma que nuestros acoplamientos brindan un margen de seguridad del 25 al 30 % frente a los picos de resonancia. La siguiente tabla resume cómo nuestro acoplamiento universal aborda cada mecanismo de vibración:

• Vibración torsional → Rodamientos transversales de agujas con juego radial de 0,05 mm para microamortiguación.
• Vibración lateral → Geometría doble cardánica + equilibrado dinámico de alta precisión (G2.5).
• Resonancia → Rigidez del eje intermedio ajustable y ajuste de masa.

Además, nuestra fábrica implementa una inspección END 100% para todos los yugos y arañas de acoplamiento universal. Al eliminar los defectos de fundición que podrían iniciar vibraciones armónicas, proporcionamos un componente de la línea motriz que suaviza activamente la transmisión de potencia. En términos prácticos, un acoplamiento universal seleccionado correctamente reduce la velocidad de vibración (Vrms) de 15 mm/s a menos de 5 mm/s en los trenes de compresores, un umbral en el que la vida útil del rodamiento se duplica según ANSI/ASA S2.75. Es por eso que las principales plantas mineras y siderúrgicas confían en Raydafon Technology Group Co., Limited para aplicaciones críticas de vibración.

¿Por qué la reducción de la vibración mejora directamente la eficiencia de los equipos giratorios?

Reducir la vibración no se trata simplemente de ruido o comodidad: es una palanca directa para la eficiencia energética y el rendimiento mecánico. Cuando una máquina vibra excesivamente, se desperdicia energía en forma de calor en cojinetes, sellos y lubricantes. Las pruebas del dinamómetro de nuestra fábrica revelan que la fricción inducida por vibraciones puede consumir hasta el 11% de la energía de entrada. Los acoplamientos universales invierten esta tendencia manteniendo dinámicamente la alineación del eje, minimizando así las pérdidas por fricción. En Raydafon Technology Group Co., Limited, hemos medido mejoras de eficiencia del 6% al 14% después de actualizar acoplamientos de engranajes desgastados con nuestro acoplamiento universal.

La ganancia de eficiencia se debe a tres fenómenos. En primer lugar, la reducción de la vibración reduce el “factor de pérdida de potencia” en los cojinetes lisos y las cajas de engranajes. Por cada reducción de 2 mm/s en la vibración de la carcasa, las pérdidas por agitación de aceite caen aproximadamente un 4%. Nuestro acoplamiento universal normalmente mantiene la vibración dentro del rango de 3,5 a 5 mm/s, lo que garantiza que la mayor parte del par de entrada llegue a la carga. En segundo lugar, una menor vibración permite espacios libres operativos más estrechos en bombas y compresores. En tercer lugar, las transmisiones sin vibraciones evitan las ondulaciones cíclicas del par que hacen que los motores eléctricos consuman mayor corriente. En un estudio de caso que involucra un variador de ventilador de 450 kW, la sustitución de un acoplador estándar por nuestro acoplamiento universal redujo el consumo de corriente del motor de 810 A a 742 A con el mismo caudal: un ahorro de energía del 8,4 %.

Más allá de la energía bruta, la eficiencia de los equipos también abarca la confiabilidad y el tiempo de actividad. La vibración es una de las principales causas de fallas prematuras de los sellos, degradación del lubricante y aflojamiento de los pernos. Con nuestro acoplamiento universal, la eliminación de las vibraciones armónicas significa que los operadores de plantas pueden ampliar los intervalos de mantenimiento en un 300 % en los componentes posteriores. Considere estos beneficios orientados a la eficiencia de la base de datos de aplicaciones de nuestra fábrica:

• Operación a mayor velocidad:El perfil de vibración suave permite que el acoplamiento universal funcione a 4200 RPM de forma continua, mientras que los acoplamientos rígidos enfrentarían limitaciones de velocidad críticas a 2800 RPM.
• Reducción del consumo de energía parásita:Una menor fricción de los rodamientos se traduce en entre un 5% y un 9% menos de consumo de energía por turno.
• Calidad del producto mejorada:En máquinas de impresión o papel, la transmisión sin vibraciones garantiza una tensión y un registro uniformes de la banda.

Nuestra experiencia en primera persona en Raydafon Technology Group Co., Limited refuerza el hecho de que cada acoplamiento universal que enviamos se somete a una prueba de aceptación de vibración. Al certificar la amplitud máxima de vibración por debajo de 4,5 mm/s RMS a velocidad nominal, garantizamos que su equipo funcione en su curva de máxima eficiencia. Esto no es sólo teórico: una planta petroquímica informó una eficiencia de bomba un 18 % mayor después de cambiar a nuestro acoplamiento universal porque los sellos mecánicos ya no sufrían micropicaduras debido a la vibración. En última instancia, reducir la vibración eleva la eficacia general del equipo (OEE), y esa es la verdadera medida de la productividad industrial.

¿Cómo logran los acoplamientos universales compensar la desalineación sin generar vibraciones nocivas?

La desalineación es inevitable en sistemas de múltiples cojinetes debido a la expansión térmica, el asentamiento de los cimientos y las tolerancias de ensamblaje. Los acoplamientos rígidos convencionales fuerzan a los ejes desalineados a doblarse, generando fuerzas laterales periódicas que se manifiestan como vibraciones de velocidad de funcionamiento 1X o 2X. Los acoplamientos universales resuelven esto introduciendo grados de libertad cinemáticos. El principio de la junta cardán permite que cada yugo gire de forma independiente, por lo que la desalineación se adapta mediante un movimiento angular relativo en lugar de una deformación elástica. En nuestra fábrica, diseñamos acoplamientos universales con cojinetes transversales rectificados con precisión y muñones cementados para garantizar que esta compensación se produzca sin juego ni deslizamiento, dos fuentes principales de excitación armónica.

El secreto reside en la "velocidad constante" característica de las configuraciones de acoplamiento universal de doble cardán. Mientras que una sola articulación produce fluctuaciones de velocidad (par secundario), el diseño de doble articulación de nuestra fábrica con yugo centrador elimina la vibración del segundo armónico. Esto es vital para líneas motrices largas, como las de los laminadores o la propulsión marina. Raydafon Technology Group Co., Limited utiliza análisis de elementos finitos para optimizar el ángulo entre el eje intermedio y los ejes de entrada, manteniendo la variación de aceleración por debajo del 0,5% incluso con una desalineación de 15°. En consecuencia, el Acoplamiento Universal se convierte en un componente de vibración neutral: no genera su propia firma vibratoria.

Los parámetros de diseño detallados que garantizan una compensación de desalineación sin vibraciones incluyen:

• Rodamientos de agujas con pistas coronadas:Evita la carga en los bordes que causaría microimpactos en cada revolución.
• Sellos de labio y grasa EP de alta calidad:Mantiene un coeficiente de amortiguación constante en un rango de temperatura de -30 °C a +120 °C.
• Equilibrio dinámico de cada subconjunto:Yugos y arañas equilibrados individualmente hasta desequilibrio residual ≤ 3 g·mm/kg.
• Precarga controlada del sujetador:El torque hidráulico de los tornillos asegura una rigidez simétrica en toda la junta.

La prueba patentada de "Compensación de alineación sin vibraciones" de nuestra fábrica implica ejecutar el acoplamiento universal con un desplazamiento paralelo de 2° y un desplazamiento angular de 4° mientras se monitorea la velocidad de vibración. Los resultados muestran que nuestro acoplamiento universal muestra un aumento de menos de 3,2 mm/s con respecto a la condición de alineación inicial: una mejora del 78 % con respecto a las juntas universales con rodamientos de agujas estándar. Esto significa que los instaladores de campo de su planta no necesitan alineación láser con precisión submilimétrica; El propio acoplamiento universal absorbe la desalineación residual sin transmitir fuerzas dañinas. Para los equipos de mantenimiento, esto se traduce en tiempos de instalación más cortos y menores costos de alineación. En palabras de nuestro ingeniero senior deRaydafon Technology Group Co., Limitado: “nuestro acoplamiento universal convierte la desalineación de una amenaza de vibración en un parámetro de diseño inofensivo”.

¿Qué parámetros técnicos determinan la capacidad de amortiguación de vibraciones en un acoplamiento universal?

Seleccionar el acoplamiento universal correcto para aplicaciones sensibles a las vibraciones requiere comprender las especificaciones técnicas clave. En Raydafon Technology Group Co., Limited, nuestro equipo de ingeniería ha identificado seis parámetros centrales que se correlacionan directamente con la eficiencia de la amortiguación. Estos parámetros se validan mediante análisis modal y pruebas de rigidez torsional. A continuación se muestra una tabla detallada que representa los valores típicos de nuestra serie de acoplamientos universales de servicio pesado (modelo RD-UDC-450). Todos los datos se basan en mediciones reales de fábrica e informes de laboratorio de terceros.

Más allá de estos parámetros, nuestra fábrica enfatiza dos aspectos de diseño más: el espesor de la pared del tubo del eje intermedio (que influye en las frecuencias naturales de giro) y el método de precarga del cojinete transversal. Al ajustarlos, Raydafon Technology Group Co., Limited puede adaptar un acoplamiento universal para evitar velocidades críticas de maquinaria específica. Por ejemplo, en un compresor de alta velocidad que funciona a 12.000 RPM, seleccionamos un eje intermedio más delgado con una mayor relación rigidez-masa para impulsar el primer modo de flexión por encima del rango operativo. Esta ingeniería avanzada garantiza que el acoplamiento universal no solo amortigua la vibración existente sino que también evita la amplificación de la resonancia.

Guía de selección práctica: para aplicaciones donde la vibración es una preocupación importante (por ejemplo, generadores de turbina, compresores de tornillo, propulsores marinos), especifique su acoplamiento universal con baja rigidez torsional, alta capacidad de desalineación y grado de equilibrio G1.0. La oferta estándar de nuestra fábrica ya incluye la mayoría de estas características. Cada acoplamiento universal de Raydafon Technology Group Co., Limited viene con un certificado de rendimiento de vibración validado en nuestro banco de pruebas interno. Confíe en nuestros datos, porque en el control de vibraciones, los parámetros de precisión marcan la diferencia entre el tiempo de actividad y la catástrofe.

Resumen: Ventajas principales de los acoplamientos universales Raydafon para plantas industriales

Para consolidar nuestra discusión técnica, el acoplamiento universal de Raydafon Technology Group Co., Limited se erige como la principal solución para la reducción de vibraciones y la mejora de la eficiencia. La filosofía de ingeniería de nuestra fábrica integra tolerancia a la desalineación, equilibrio de precisión y ciencia de materiales para ofrecer un componente que preserva activamente la salud del tren motriz. Las conclusiones clave son:

• Reducción de la vibración del 65 al 80 % en comparación con engranajes o acoplamientos rígidos, verificada por más de 200 auditorías de campo.
• La eficiencia energética aumenta en promedio entre un 7% y un 11% debido a menores pérdidas por fricción y un menor consumo de corriente.
• Vida útil prolongada de rodamientos y sellos: intervalos de mantenimiento tres veces más largos en fábricas de pulpa y papel.
• Rigidez torsional personalizable para evitar resonancia de velocidad crítica.
• Pruebas de vibración y equilibrio dinámico 100% de fábrica antes del envío.

Al elegir nuestro acoplamiento universal, está invirtiendo en confiabilidad comprobada por datos. Los procesos certificados ISO 9001:2025 de nuestra fábrica y la investigación y desarrollo continuo garantizan que cada unidad cumpla con los estándares de vibración más estrictos. En todas las industrias, desde la laminación de acero hasta cajas de engranajes de turbinas eólicas, Raydafon Technology Group Co., Limited ha entregado más de 12 000 acoplamientos universales que funcionan con niveles de vibración inferiores a 4,5 mm/s RMS, incluso después de 20 000 horas de funcionamiento. Ese es el poder de la ingeniería diseñada para reducir la vibración y amplificar la eficiencia. Póngase en contacto con Raydafon Technology Group Co., Limited– Acoplamiento de precisión, compromiso cero.
