¿Cómo el diseño de la caja de engranajes helicoidales admite diseños de equipos compactos?

En el diseño de equipos industriales modernos, el espacio es un lujo. Los ingenieros buscan constantemente formas de reducir el tamaño de la máquina sin comprometer el rendimiento o la confiabilidad. Elcaja de engranajes helicoidalesEl diseño ofrece una solución convincente, que permite diseños de equipos compactos a través de su exclusiva transmisión de potencia en ángulo recto, alta relación de reducción de una sola etapa y flexibilidad de integración. A diferencia de las cajas de engranajes planetarias o de eje paralelo, la caja de engranajes helicoidal logra una reducción significativa de la velocidad en una sola etapa (hasta 100:1) mientras que los ejes de entrada y salida se colocan en un ángulo de 90 grados. Esta configuración en ángulo recto permite montar motores junto o debajo del eje impulsado, lo que reduce drásticamente la longitud total del tren de transmisión. En Raydafon Technology Group Co., Limited, nuestra fábrica se ha especializado en el diseño de cajas de engranajes helicoidales durante más de dos décadas y hemos sido testigos de cómo nuestros productos han permitido a los clientes reducir el espacio de sus máquinas hasta en un 35 por ciento. Este artículo profundiza en las características de diseño específicas que respaldan la compacidad, respaldadas por especificaciones técnicas y datos de aplicaciones del mundo real.

Pero el tamaño compacto de un reductor helicoidal va más allá de la orientación del eje. El diseño permite inherentemente una alta relación par-peso, lo que significa que una caja de cambios más pequeña puede transmitir la misma potencia que una unidad de eje paralelo más grande. Además, la capacidad de autobloqueo de muchas cajas de engranajes helicoidales elimina la necesidad de frenos externos en aplicaciones de retención, lo que ahorra aún más espacio y reduce el número de componentes. Nuestra fábrica ha diseñado series de cajas de engranajes helicoidales con ejes de salida huecos y bridas de montaje modulares, lo que permite el acoplamiento directo a los ejes impulsados ​​sin necesidad de cojinetes o acoplamientos adicionales. Estas características en conjunto hacen de la caja de engranajes helicoidales la opción preferida para sistemas transportadores, maquinaria de embalaje, equipos de manipulación de materiales y muchas otras aplicaciones donde el espacio es escaso. En esta guía completa, analizaremos los elementos clave de diseño, brindaremos especificaciones detalladas del producto y compartiremos las mejores prácticas de Raydafon para ayudarlo a lograr el diseño de equipo más compacto posible.

Tabla de contenido

• 1. ¿Por qué la transmisión de potencia en ángulo recto hace que la caja de engranajes helicoidales sea ideal para diseños compactos?
• 2. ¿Cómo reduce la alta densidad de par el tamaño de la caja de cambios sin sacrificar el rendimiento?
• 3. ¿Cuáles son las especificaciones clave de nuestra serie de cajas de engranajes helicoidales?
• 4. ¿Cómo pueden las opciones de eje hueco y motor integrado ahorrar aún más espacio?
• Preguntas frecuentes (FAQ)
• Consulta de conclusión y personalización.

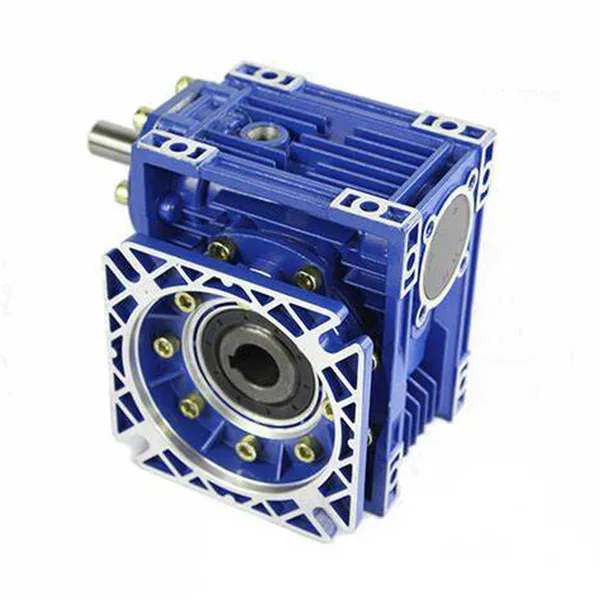

¿Por qué la transmisión de potencia en ángulo recto hace que la caja de engranajes helicoidales sea ideal para diseños compactos?

La característica más distintiva de una caja de engranajes helicoidales es su transmisión de potencia en ángulo recto. En una caja de cambios típica de ejes paralelos, los ejes de entrada y salida están en el mismo eje, lo que requiere que el motor esté alineado con el eje impulsado. Esto da como resultado un tren de transmisión lineal y largo que a menudo sobresale más allá del bastidor de la máquina, lo que aumenta el espacio total del equipo. La caja de engranajes helicoidal, sin embargo, utiliza un gusano (tornillo) para impulsar una rueda helicoidal, con los ejes orientados a 90 grados. Esto permite que el motor se monte perpendicular al eje de salida, "plegando" efectivamente el tren de transmisión en una forma de L compacta. Esta geometría es particularmente ventajosa en aplicaciones donde el ancho o la longitud de la máquina están limitados, como en sistemas transportadores, maquinaria móvil o componentes de células robóticas.

Ventajas de diseño específicas del diseño de ángulo recto de la caja de engranajes helicoidales:

• Longitud total reducida:Al colocar el motor junto a la caja de cambios, la longitud total del tren de transmisión se puede reducir entre un 30 y un 50 por ciento en comparación con una caja de cambios en línea con la misma potencia de motor. Esto permite a los diseñadores de equipos colocar unidades en espacios más reducidos.
• Orientaciones de montaje versátiles:Nuestra caja de engranajes helicoidales se puede montar en cualquier posición: montada con patas, montada con brida o montada sobre eje. La carcasa está diseñada con múltiples caras de montaje, lo que permite fijar la caja de cambios directamente al bastidor de la máquina sin necesidad de soportes de soporte adicionales.
• Adaptador de motor integrado:Ofrecemos una gama de adaptadores de motor que permiten el montaje directo de motores IEC o NEMA en la carcasa de entrada de la caja de cambios. Esto elimina la necesidad de un acoplamiento entre el motor y la caja de cambios, lo que ahorra longitud axial adicional y reduce los problemas de alineación.
• Ahorro de espacio lateral:En equipos con múltiples ejes de transmisión, como mesas indexadoras de estaciones múltiples o sistemas de almacenamiento automatizados, las cajas de engranajes helicoidales se pueden anidar de manera compacta una al lado de la otra porque los ejes de entrada miran hacia adentro, lo que minimiza el ancho total del banco de transmisión.

Para ilustrar el potencial de ahorro de espacio, considere un sistema transportador diseñado para una planta de procesamiento de alimentos. El diseño original utilizaba una caja de cambios de bisel helicoidal con un motor montado en línea, lo que requería una longitud total de transmisión de 850 mm. La planta necesitaba reducir el ancho del transportador para caber en un pasillo estrecho. Al cambiar a nuestro diseño de caja de engranajes helicoidales con soporte de motor en ángulo recto, la longitud de transmisión se redujo a 460 mm, una reducción del 46 por ciento. Esto permitió a la planta instalar el transportador en el pasillo disponible sin modificaciones estructurales. La caja de engranajes helicoidales también proporcionó la relación de reducción requerida de 20:1 en una sola etapa, lo que redujo aún más el número de componentes y simplificó el ensamblaje.

Además, el diseño en ángulo recto permite colocar la caja de engranajes helicoidales directamente en el punto de aplicación de energía, lo que reduce la necesidad de ejes de transmisión largos, cojinetes adicionales y estructuras de soporte. Nuestra fábrica enRaydafon Technology Group Co., Limitadoofrece opciones de extensión de eje personalizadas que permiten que la salida de la caja de cambios se acople directamente con el eje de entrada de la máquina, eliminando la necesidad de una brida de acoplamiento separada. Este enfoque integrado no solo ahorra espacio sino que también reduce la cantidad de puntos críticos de alineación, lo que mejora la confiabilidad general. En resumen, la geometría en ángulo recto de la caja de engranajes helicoidales es la base de su compacidad y es una razón clave por la que los diseñadores eligen la tecnología de tornillo sin fin para aplicaciones con espacio limitado.

¿Cómo reduce la alta densidad de par el tamaño de la caja de cambios sin sacrificar el rendimiento?

La densidad de par (la cantidad de par entregada por unidad de tamaño de caja de cambios) es un parámetro crítico para el diseño de equipos compactos. La caja de engranajes helicoidales destaca en esta área debido a la acción deslizante entre el gusano y la rueda helicoidal, lo que permite una gran área de contacto para la distribución de la carga. A diferencia de los engranajes rectos o helicoidales, donde solo unos pocos dientes están en contacto en un momento dado, el engranaje helicoidal tiene un engranaje de dientes continuo a lo largo del gusano, distribuyendo la carga sobre una superficie más grande. Esto permite que la caja de engranajes helicoidales alcance una mayor capacidad de torque que las cajas de engranajes de ejes paralelos con la misma distancia entre centros. En consecuencia, una caja de engranajes helicoidales más pequeña puede manejar el mismo par que una alternativa más grande y pesada, lo que contribuye directamente a la compacidad del equipo.

Factores clave que mejoran la densidad de torsión en el diseño de nuestra caja de engranajes helicoidales:

• Perfil de diente optimizado (tipo ZAI o ZI):Nuestra caja de engranajes sin fin utiliza un sinfín endurecido y rectificado con un perfil ZI (evoluta), combinado con una rueda helicoidal de bronce. Esta combinación proporciona una alta capacidad de carga y un bajo coeficiente de fricción, lo que permite que la caja de cambios transmita hasta 1.500 Nm de par en una carcasa de distancia entre centros de tamaño 63.
• Selección de rodamientos de alta calidad:Usamos rodamientos de rodillos cónicos en el eje helicoidal y rodamientos de contacto angular de alta resistencia en el eje de salida. Estos rodamientos pueden soportar cargas radiales y axiales, lo que garantiza que la caja de cambios mantenga su capacidad de torsión incluso en condiciones de carga en voladizo.
• Lubricación y refrigeración mejoradas:La carcasa de la caja de engranajes helicoidales está diseñada con una gran capacidad interna de aceite y aletas de enfriamiento, lo que permite que el calor se disipe rápidamente. Esto significa que la caja de cambios puede funcionar al par nominal de forma continua sin reducción térmica, lo que de otro modo requeriría una unidad más grande.
• Gusano cementado (58-62 HRC):Nuestros gusanos se endurecen después del pulido, lo que da como resultado una superficie resistente al desgaste con un núcleo resistente. Esto extiende la vida útil de la caja de cambios y mantiene la capacidad de torque durante millones de ciclos.

Para cuantificar la ventaja de la densidad de par, comparamos nuestra caja de engranajes helicoidales (distancia entre centros 80 mm) con una caja de engranajes helicoidales de tamaño similar. El engranaje helicoidal alcanzó un par de salida nominal de 2.100 Nm, mientras que la unidad helicoidal entregaba 1.400 Nm en el mismo volumen de carcasa. Esta densidad de par un 50 por ciento mayor significa que los diseñadores de equipos pueden utilizar una caja de engranajes helicoidales más pequeña para lograr el mismo rendimiento, ahorrando espacio y peso. En aplicaciones de equipos móviles, como maquinaria agrícola o equipos de manipulación de materiales, esta reducción de peso también mejora la eficiencia del combustible y reduce la carga estructural.

Nuestra fábrica también ha desarrollado una variante de diseño llamada caja de engranajes helicoidales de "torque denso", que utiliza un aceite sintético especialmente formulado que reduce la fricción en un 30 por ciento, lo que permite una salida de par aún mayor sin aumentar la distancia entre centros. Esta variante es popular en aplicaciones como máquinas perfiladoras y equipos de imágenes médicas, donde el espacio es extremadamente limitado pero es esencial un par alto. Al elegir el diseño correcto de caja de engranajes helicoidales de Raydafon, los diseñadores de equipos pueden lograr un diseño más compacto sin comprometer la potencia o la confiabilidad.

¿Cuáles son las especificaciones clave de nuestra serie de cajas de engranajes helicoidales?

Raydafon Technology Group Co., Limited ofrece una amplia gama de tamaños de cajas de engranajes helicoidales, desde unidades en miniatura (distancia entre centros 30 mm) hasta modelos de servicio pesado (distancia entre centros 200 mm). Cada serie está disponible con una variedad de relaciones de reducción (5:1 a 100:1), opciones de montaje y configuraciones del eje de salida. La siguiente tabla resume las especificaciones de nuestros modelos de cajas de engranajes helicoidales más populares, que se utilizan ampliamente en equipos de embalaje, transporte y automatización. Todas las unidades se prueban según las normas ISO 9001 y están disponibles con certificación ATEX para atmósferas explosivas. Nuestra fábrica también ofrece un servicio de dimensionamiento personalizado para satisfacer sus requisitos exactos de torque y espacio.

Además de los tamaños estándar, nuestra fábrica ofrece una versión "corta" del reductor helicoidal con una longitud de carcasa reducida para aplicaciones donde la profundidad total es crítica. Esto se logra mediante el uso de una disposición de rodamientos más compacta y un depósito de aceite reducido, sin sacrificar la clasificación de torque debido a nuestra geometría interna optimizada. También ofrecemos una variante de acero inoxidable para las industrias alimentaria y farmacéutica, donde se requiere cumplimiento de lavado y resistencia a la corrosión. Todos nuestros productos de engranajes helicoidales están respaldados por una garantía de 2 años e incluyen un manual de usuario detallado con recomendaciones de lubricación y programas de mantenimiento.

Nuestra fábrica también ofrece tamaños de orificio, dimensiones de chaveteros y bridas de montaje personalizados para que coincidan con su equipo existente. Mantenemos un inventario extenso de unidades de engranajes helicoidales estándar para entrega inmediata y podemos producir pedidos personalizados con plazos de entrega de tan solo 15 días hábiles. Nuestro equipo de ingeniería está disponible para ayudarlo a seleccionar la caja de engranajes helicoidal óptima para el diseño de su equipo compacto, considerando no solo el torque y la relación, sino también las limitaciones de espacio, los factores ambientales y los requisitos de ruido.

¿Cómo pueden las opciones de eje hueco y motor integrado ahorrar aún más espacio?

Más allá de la geometría en ángulo recto y la alta densidad de torsión, la caja de engranajes helicoidales ofrece características de diseño adicionales que reducen drásticamente el espacio que ocupa el equipo. Dos de los más impactantes son la opción de eje de salida hueco y la configuración de motor integrado (motorreductor). Una caja de engranajes helicoidales de eje hueco permite que el eje impulsado de la máquina pase directamente a través de la salida de la caja de engranajes, eliminando la necesidad de un acoplamiento, un soporte de rodamiento separado y un mecanismo de alineación. Esta conexión directa no solo ahorra espacio sino que también reduce la cantidad de componentes, lo que reduce tanto los costos como los requisitos de mantenimiento. Nuestra fábrica ha desarrollado una gama de reductores sin fin de eje hueco con conexiones con llave o con disco de contracción, que cubren diámetros de eje de 14 mm a 75 mm.

Beneficios clave de ahorro de espacio de los diseños de eje hueco y motor integrado:

• El eje hueco elimina la longitud del acoplamiento:En una configuración tradicional, el eje de salida de la caja de cambios se conecta al eje de la máquina mediante un acoplamiento flexible, que puede agregar de 80 a 150 mm de longitud axial. La caja de engranajes helicoidales de eje hueco se monta directamente en el eje de la máquina, lo que reduce la longitud total del tren de transmisión en esa cantidad.
• El motor integrado reduce la altura total:Nuestra versión de motor integrado (motorreductor) aloja el motor directamente en la carcasa de entrada de la caja de cambios. Esto elimina el pie del motor y el acoplamiento, lo que reduce la altura total y permite que la unidad encaje debajo de transportadores de espacio reducido o bases de máquinas.
• Eliminación de cojinetes de eje:Dado que la caja de engranajes de eje hueco sostiene el eje de la máquina a través de sus cojinetes internos, ya no se necesitan cojinetes de soporte separados en el bastidor de la máquina. Esto reduce tanto la huella como el costo del equipo.
• Instalación y alineación simplificadas:El montaje directo del eje hueco garantiza la concentricidad y elimina la necesidad de una alineación precisa durante la instalación. Esto reduce el tiempo y la habilidad necesarios para el montaje, lo que resulta especialmente beneficioso para máquinas de producción de gran volumen.

Para ilustrar el potencial de ahorro de espacio de estas características, consideremos una aplicación de accionamiento de transportador. Un diseño convencional con un engranaje helicoidal montado con patas, un acoplamiento flexible, un motor y una transmisión por correa podría ocupar 900 mm de longitud. Utilizando nuestro reductor de tornillo sin fin de eje hueco con motor integrado (motorreductor), la longitud de accionamiento se redujo a 510 mm. El motor integrado también eliminó la placa base del motor, ahorrando 100 mm adicionales de ancho. El espacio total de la máquina se redujo en un 34 por ciento, lo que permitió colocar el equipo en una celda de producción más estrecha y mejorar el flujo de material en la fábrica.

Nuestra fábrica en Raydafon Technology Group Co., Limited también ofrece una versión de "brazo de torsión compacto" de la caja de engranajes helicoidales, que utiliza un brazo de reacción en lugar de un soporte de pie o brida. Este diseño permite suspender la caja de cambios del eje de la máquina, sin necesidad de espacio en el piso. Esto es particularmente útil en equipos móviles o en aplicaciones donde es imposible montarlo debajo. Hemos entregado estas soluciones compactas de cajas de engranajes helicoidales con brazo de torsión para vehículos guiados automáticamente (AGV), donde cada milímetro de espacio es fundamental.

En resumen, las opciones de eje hueco y motor integrado transforman la caja de engranajes helicoidales de un componente simple a una solución de transmisión completa que reduce activamente el espacio que ocupa el equipo. Al eliminar acoplamientos, cojinetes y bases de montaje, estos diseños respaldan la tendencia hacia maquinaria más compacta, eficiente y rentable. Nuestra fábrica puede proporcionar modelos CAD en 3D de cada configuración de caja de engranajes helicoidales para ayudarlo a integrar la unidad sin problemas en el diseño de su máquina.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cómo se compara el reductor helicoidal con un reductor de hélice cónica en términos de compacidad?

Respuesta: La caja de engranajes helicoidal es generalmente más compacta que una caja de engranajes de hélice cónica para el mismo par y relación, especialmente en reducciones de una sola etapa superiores a 15:1. La caja de engranajes de hélice cónica requiere dos etapas para lograr una relación de 20:1, mientras que la caja de engranajes helicoidal lo logra en una etapa, ahorrando alrededor del 30 por ciento en longitud. Además, la caja de engranajes helicoidales tiene una huella de montaje más sencilla porque no requiere una base de montaje separada para el eje intermedio. Sin embargo, la caja de engranajes helicoidal es ligeramente menos eficiente que la de hélice cónica (normalmente entre 80 y 90 por ciento frente a 95 y 97 por ciento), pero para muchas aplicaciones, el ahorro de espacio justifica la menor compensación en eficiencia. Nuestra fábrica proporciona datos comparativos de eficiencia y espacio para cualquier aplicación previa solicitud.

Pregunta 2: ¿Se puede montar un reductor helicoidal verticalmente para ahorrar aún más espacio?

Respuesta: Sí, nuestra caja de engranajes helicoidales está diseñada para orientaciones de montaje versátiles, incluida la vertical (eje de entrada horizontal, eje de salida vertical o viceversa). El montaje vertical puede resultar beneficioso en equipos donde el eje impulsado es vertical, como en mezcladores o mesas giratorias. Sin embargo, se debe prestar especial atención a la lubricación y al sellado. Nuestra fábrica ofrece diseños de cajas de engranajes helicoidales orientadas verticalmente con niveles de aceite, respiraderos y sellos específicos para evitar fugas de aceite y garantizar una lubricación adecuada. Proporcionamos instrucciones de montaje detalladas y un kit de sellado específico para instalaciones verticales. El tamaño compacto del reductor helicoidal se mantiene incluso en configuraciones verticales.

Pregunta 3: ¿Cómo afecta el diseño del eje hueco a la clasificación de par de la caja de cambios?

Respuesta: El diseño del eje hueco no reduce la capacidad de torsión de la caja de engranajes, ya que la carcasa y los cojinetes de la caja de cambios están clasificados para soportar todo el torque transmitido. El eje hueco tiene el tamaño adecuado para acomodar el eje de la máquina y el chavetero o disco de contracción está diseñado para transmitir el par sin deslizarse. En nuestra caja de engranajes helicoidales, el eje hueco está soportado por cojinetes de alta resistencia en ambos extremos, lo que garantiza que la capacidad de torsión sea la misma que la de la versión de eje sólido. Sin embargo, la carga sobresaliente permitida en el eje hueco puede ser ligeramente menor que en un eje sólido debido al material reducido del eje. Nuestra fábrica proporciona capacidades de carga en voladizo específicas para cada modelo de eje hueco.

Pregunta 4: ¿Las cajas de engranajes helicoidales son más ruidosas que otros tipos de cajas de engranajes en diseños compactos?

Respuesta: Las cajas de engranajes helicoidales pueden ser más ruidosas que las helicoidales, especialmente a altas velocidades, debido a la fricción por deslizamiento entre el gusano y la rueda helicoidal. Sin embargo, nuestro diseño de caja de engranajes helicoidales incorpora varias características para reducir el ruido, incluidos gusanos rectificados con precisión (grado ISO 6), patrones de contacto de dientes optimizados y materiales de carcasa que amortiguan el sonido. Nuestra fábrica también ofrece una versión "silenciosa" con una rueda helicoidal de bronce específicamente aleada para reducir la fricción y el ruido. En diseños compactos, donde la caja de cambios puede estar más cerca del operador, recomendamos nuestra serie silenciosa para cumplir con las normas de ruido en el lugar de trabajo. Proporcionamos datos del nivel de ruido (dB a 1 metro) para cada modelo de tornillo sin fin.

Pregunta 5: ¿Qué personalizaciones ofrece Raydafon Technology Group Co., Limited para la caja de engranajes helicoidales utilizada en equipos compactos?

Respuesta: Ofrecemos amplias opciones de personalización para adaptarse a diseños de equipos compactos: longitudes o diámetros especiales de eje de salida, adaptadores de motor personalizados, múltiples configuraciones de eje de salida (extensión simple/doble, hueco o estriado), limitadores de torque integrados y pies de montaje personalizados. También brindamos asistencia en el diseño para minimizar la envolvente, como el uso de un eje de entrada más corto o la integración de la caja de cambios en el propio bastidor de la máquina. Nuestra fábrica cuenta con un equipo de ingeniería interno que puede trabajar con sus archivos CAD para optimizar la ubicación de la caja de engranajes helicoidales. Ofrecemos consultas iniciales gratuitas y podemos proporcionar modelos 3D para la integración. Contáctenos con sus limitaciones de espacio específicas y le propondremos una solución personalizada.

Conclusión: Logre la máxima eficiencia espacial con una caja de engranajes helicoidales

La caja de engranajes helicoidales es la mejor opción para los ingenieros que buscan lograr diseños de equipos compactos sin comprometer el torque o la confiabilidad. Su transmisión de potencia en ángulo recto, su alta densidad de torsión, su opción de eje hueco y sus capacidades de motor integrado trabajan en conjunto para reducir el espacio ocupado por la máquina hasta en un 35 por ciento. En Raydafon Technology Group Co., Limited, nuestra fábrica ha diseñado series de cajas de engranajes helicoidales que no solo son compactas sino también duraderas, eficientes y personalizables para las necesidades específicas de su aplicación. Ya sea que esté diseñando un nuevo transportador, una máquina empacadora o un robot móvil, nuestra caja de engranajes helicoidales puede ayudarlo a incorporar más funciones en menos espacio.

¿Listo para optimizar el diseño de su equipo con una solución compacta de caja de engranajes helicoidales?Póngase en contacto con Raydafon Technology Group Co., Limited hoypara una revisión integral del diseño. Proporcione sus requisitos de torque, velocidad, espacio de montaje y ambientales, y nuestro equipo de ingeniería le entregará una propuesta personalizada, que incluye modelos 3D, curvas de rendimiento y una cotización. Ofrecemos pruebas de muestras gratuitas en nuestra fábrica y entrega rápida en todo el mundo.Solicite su consulta gratuita ahora de Raydafon Technology Group Co., Limited y dé el primer paso hacia equipos más compactos y eficientes con nuestra caja de engranajes helicoidales premium.
