¿Qué afecta la capacidad de carga del engranaje cónico?

Los engranajes cónicos desempeñan un papel fundamental en la transmisión de movimiento y torsión entre ejes que se cruzan, especialmente en sistemas industriales de servicio pesado, como transmisiones de automóviles, equipos de minería, propulsión marina, robótica y maquinaria automatizada. Cuando los ingenieros evalúan el rendimiento, siempre surge una pregunta fundamental: ¿Qué afecta la capacidad de carga del engranaje cónico? La respuesta está en una combinación de ciencia de materiales, geometría de engranajes, tratamiento térmico, acabado de superficies, lubricación y estándares de fabricación de precisión. La capacidad de carga nunca está determinada por un único parámetro. Es el resultado de un equilibrio de ingeniería integral.

En Raydafon Technology Group Co., Limited, diseñamos y fabricamos sistemas de engranajes de precisión para aplicaciones exigentes donde la estabilidad del par, la resistencia a la fatiga y la larga vida útil no son negociables. Nuestro equipo de ingeniería comprende que la capacidad de carga determina directamente la confiabilidad, la seguridad operativa y el costo total del ciclo de vida. A través de procesos de producción controlados en nuestra fábrica, sistemas de inspección avanzados y diseño optimizado de la geometría de los dientes, garantizamos que cada Precision Gear cumpla con los estándares internacionales de resistencia y durabilidad. Este artículo proporciona una explicación técnica profunda de los factores que influyenengranaje cónicocapacidad de carga y cómo la fabricación profesional garantiza un rendimiento constante.

Tabla de contenido

• ¿Qué papel juegan la selección de materiales y el tratamiento térmico en la capacidad de carga?
• ¿Cómo influye la geometría del engranaje en la distribución de carga del engranaje cónico?
• ¿Por qué la precisión de la fabricación determina el rendimiento de la carga en el mundo real?
• Resumen
• Preguntas frecuentes

¿Qué papel juegan la selección de materiales y el tratamiento térmico en la capacidad de carga?

La selección del material es la base de la capacidad de carga del engranaje cónico. La resistencia mecánica, el perfil de dureza, la resistencia a la fatiga y la tenacidad al impacto de un engranaje están determinadas principalmente por su material base y el tratamiento térmico posterior. Sin una ingeniería de materiales adecuada, ni siquiera la geometría de engranaje más precisa puede soportar un par elevado o tensiones cíclicas.

1. Materiales comunes para engranajes cónicos de alta carga

En nuestra fábrica, normalmente fabricamosEngranaje de precisiónProductos que utilizan los siguientes aceros aleados:

• 20CrMnTi para engranajes carburados que requieren una alta dureza superficial
• 42CrMo para transmisión de par medio a alto
• 18CrNiMo7-6 para aplicaciones industriales y mineras pesadas
• Variantes de aleaciones inoxidables para ambientes corrosivos.

Cada material proporciona un equilibrio diferente entre tenacidad del núcleo y dureza de la superficie. Por ejemplo:

2. Procesos de tratamiento térmico que mejoran la capacidad de carga

El tratamiento térmico influye directamente en la resistencia a la fatiga por flexión y la resistencia de contacto superficial. Los principales procesos utilizados en nuestra fábrica incluyen:

• Carburación para aumentar el contenido de carbono en la superficie.
• Temple para mejorar la dureza.
• Templado para reducir la fragilidad
• Nitruración para resistencia al desgaste
• Endurecimiento por inducción para fortalecimiento localizado.

Los engranajes carburados desarrollan una capa exterior dura resistente a las picaduras y al mismo tiempo mantienen un núcleo resistente capaz de absorber cargas de impacto. Este diseño de estructura dual mejora significativamente la capacidad de carga. Raydafon Technology Group Co., Limited controla cuidadosamente la profundidad de cementación, normalmente entre 0,8 mm y 1,5 mm, según el tamaño del módulo.

3. Estándares de resistencia a la fatiga y clasificación de carga

La capacidad de carga del engranaje cónico se calcula según las normas ISO y AGMA. Se consideran dos modos de falla principales:

• Fallo por fatiga por flexión en la raíz del diente.
• Fallo por fatiga de contacto en el flanco del diente

La selección inadecuada del material reduce ambos valores de resistencia. Nuestras soluciones Precision Gear se someten a inspecciones metalográficas y pruebas de dureza para verificar la consistencia estructural antes del envío. En última instancia, el material y el tratamiento térmico definen el par máximo teórico que puede soportar un engranaje. Sin una metalurgia correcta, las mejoras en la geometría y la lubricación no pueden compensar los cimientos estructurales débiles.

¿Cómo influye la geometría del engranaje en la distribución de carga del engranaje cónico?

Si bien el material proporciona resistencia, la geometría determina cómo se utiliza esa fuerza. La mala distribución de la carga entre las superficies de los dientes reduce drásticamente la capacidad de carga en el mundo real. Incluso el acero de alta resistencia falla prematuramente si la concentración de tensiones es excesiva.

1. Parámetros geométricos clave

Los siguientes parámetros influyen en la capacidad de carga del engranaje cónico:

• Módulo
• numero de dientes
• Ángulo de presión
• Ángulo espiral
• Ancho de cara
• Modificación del perfil dental

Un módulo más grande aumenta el espesor de los dientes, mejorando la resistencia a la flexión. Un ancho de cara más amplio distribuye la carga a través de un área de contacto mayor. Sin embargo, estos ajustes deben alinearse con las limitaciones del diseño del sistema.

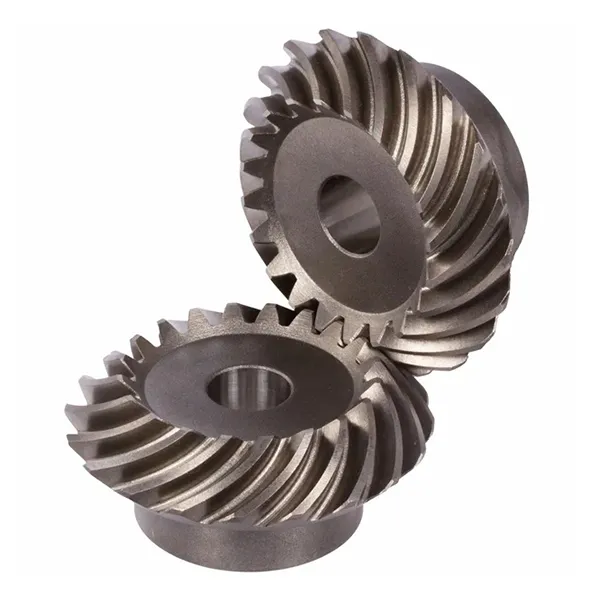

2. Engranajes cónicos en espiral versus engranajes cónicos rectos

Los engranajes cónicos en espiral generalmente ofrecen una mayor capacidad de carga en comparación con los engranajes cónicos rectos debido al engranaje gradual de los dientes. Esto reduce la carga de impacto y el ruido.Raydafon Technology Group Co., Limitadose especializa en la fabricación de engranajes de precisión en espiral para sistemas de alto torque.

3. Optimización del patrón de contacto de carga

Los patrones de contacto dental correctos evitan la sobrecarga localizada. Nuestra fábrica utiliza software de análisis de contacto de engranajes para simular:

• Error de transmisión
• Distribución de carga bajo par
• Impacto de la expansión térmica
• Efectos de la deflexión del eje

Las modificaciones de la microgeometría, como la coronación y la corrección del cable, ayudan a equilibrar la tensión de contacto. Esto mejora directamente la capacidad de carga operativa al evitar picaduras prematuras.

4. Parámetros técnicos de nuestro engranaje cónico de precisión

Al optimizar la geometría, garantizamos que cada engranaje de precisión funcione dentro de límites de tensión seguros, incluso bajo torsión máxima.

¿Por qué la precisión de la fabricación determina el rendimiento de la carga en el mundo real?

La capacidad de carga teórica de un engranaje cónico sólo se puede lograr si se controla estrictamente la precisión de fabricación. Las desviaciones en el perfil de los dientes, el error de paso, el descentramiento o el acabado de la superficie reducen significativamente la capacidad de carga real.

1. Precisión de mecanizado

La alta capacidad de carga requiere un estricto control de tolerancia. Nuestra fábrica utiliza:

• Máquinas de corte de engranajes cónicos en espiral CNC
• Centros de mecanizado de cinco ejes
• Rectificadoras de engranajes
• Sistemas de inspección CMM

Raydafon mantiene un estricto control de tolerancia dimensional para garantizar una geometría de diente consistente en todos los lotes.

2. Acabado y pulido de superficies

Los engranajes rectificados exhiben una menor fricción y una mejor distribución del contacto. El rectificado de precisión mejora:

• Estabilidad de la relación de contacto
• Reducción de ruido
• Formación de película lubricante.
• vida de fatiga

Es por eso que nuestras soluciones Precision Gear para aplicaciones de alta velocidad están completamente rectificadas en lugar de solo fresadas.

3. Inspección y pruebas de calidad

La validación del rendimiento de carga incluye:

• Prueba de patrón de contacto dental
• Medición de dureza
• Inspección de partículas magnéticas
• Equilibrio dinámico

Raydafon Technology Group Co., Limited aplica una inspección de varias etapas antes del envío. Esto garantiza que los cálculos de capacidad de carga se traduzcan en una durabilidad operativa real. La precisión de la fabricación cierra la brecha entre el diseño y el rendimiento en el campo. Ni siquiera los materiales de primera calidad pueden compensar la mala calidad del mecanizado.

Resumen

¿Qué afecta la capacidad de carga del engranaje cónico? La respuesta radica en una combinación de resistencia del material, geometría optimizada, tratamiento térmico controlado, acabado superficial y estricta precisión de fabricación. Cada factor contribuye a la resistencia a la fatiga por flexión y a la durabilidad del contacto con la superficie. En Raydafon Technology Group Co., Limited, integramos experiencia metalúrgica, tecnología de mecanizado avanzada y rigurosos estándares de inspección para producir sistemas de engranajes de precisión de alto rendimiento diseñados para las demandas industriales.

Si está evaluando proveedores de engranajes para aplicaciones de alto torque, nuestro equipo de ingeniería está listo para respaldar su proyecto con consultas técnicas y producción personalizada.Póngase en contacto con Raydafon Technology Group Co., Limitedhoy para discutir sus requisitos y recibir una cotización detallada.

Preguntas frecuentes

P1: ¿Qué afecta más la capacidad de carga del engranaje cónico en aplicaciones industriales?
La resistencia del material y la calidad del tratamiento térmico suelen tener la mayor influencia porque determinan la fatiga por flexión y la resistencia de contacto de la superficie. Sin embargo, la geometría y la precisión del mecanizado deben coincidir con las propiedades del material para lograr un rendimiento a plena carga.

P2: ¿Cómo mejora el tratamiento térmico la capacidad de carga del engranaje cónico?
El tratamiento térmico aumenta la dureza de la superficie manteniendo un núcleo resistente. Esta estructura dual previene la fractura de la raíz del diente y las picaduras de la superficie bajo ciclos de torsión repetidos.

P3: ¿El grado de precisión del engranaje afecta la capacidad de carga?
Sí. Una mayor precisión reduce la concentración de tensiones y la distribución desigual de la carga. Esto permite que el engranaje funcione de forma segura más cerca de su límite de carga teórico sin desgaste prematuro.

P4: ¿Por qué se prefiere el engranaje cónico en espiral para sistemas de carga alta?
Los engranajes cónicos en espiral se acoplan gradualmente y distribuyen la fuerza de manera más uniforme por la superficie del diente. Esto reduce la tensión de impacto y aumenta la capacidad de carga efectiva en comparación con los engranajes cónicos rectos.

P5: ¿Pueden las condiciones de lubricación afectar la capacidad de carga del engranaje cónico?
La lubricación adecuada previene el contacto metal con metal y reduce la fatiga superficial. La lubricación inadecuada aumenta la fricción y el calor, lo que reduce la capacidad de carga efectiva y acorta la vida útil.
