Factory Direct PTO Shaft for Tractors and Agricultural Implements

Eje de toma de fuerza Raydafon: qué hacemos y cómo lo construimos

Nuestra fábrica y experiencia

  • Nos centramos en I+D y fabricación de ejes de toma de fuerza y ​​tenemos una amplia experiencia en sistemas de transmisión agrícola.
  • Nuestra propia fábrica se encuentra en el grupo industrial de equipos agrícolas de China.
  • Controlamos todo el proceso: adquisición de materiales, forjado, mecanizado, montaje y pruebas.
  • Suministramos una gama completa de ejes de toma de fuerza para segadoras, cultivadoras rotativas, esparcidores de fertilizantes, trituradoras y más.
  • Nuestros productos van a Europa, América, Medio Oriente, América del Sur y otros mercados agrícolas desarrollados.

Enfoque del diseño: seguridad, versatilidad, durabilidad

  • Cada eje de transmisión utiliza tubos de acero al carbono de alta resistencia y horquillas de acero forjado.
  • Alta resistencia y alto torque: estable bajo cargas pesadas y operación de alta frecuencia.
  • Ofrecemos múltiples interfaces estándar internacionales: tipo CE italiano, tipo WAL alemán, estándar ASAE americano, etc.
  • Esto hace que nuestros ejes sean compatibles con diferentes marcas de maquinaria agrícola.

Características de seguridad que incorporamos

  • La cubierta de seguridad y el embrague limitador de torsión vienen de serie: evitan daños por sobrecarga y lesiones personales por atascamiento.
  • Algunos modelos de alta gama admiten conexión y desconexión rápida: fácil reemplazo y reparación en exteriores.
  • La posición del orificio de lubricación está bien diseñada con una estructura de sellado: extiende los ciclos de lubricación y reduce el mantenimiento diario.
  • Cada juego se somete a pruebas de equilibrio dinámico y de resistencia al impacto antes de salir de fábrica: sin vibraciones anormales a altas velocidades.

Personalización y suministro

  • Prestamos servicios a fabricantes de equipos originales (OEM) de maquinaria agrícola y a canales minoristas; conocemos las diferencias entre industrias.
  • Admitimos la personalización de muestras y la producción por lotes no estándar.
  • Ciclos de entrega flexibles; Nuestro equipo técnico ayuda con la selección y combinación de interfaces.
  • Los modelos estándar siempre están en stock y se pueden enviar el mismo día.

Dónde se utilizan nuestros ejes de toma de fuerza

  • Maquinaria agrícola mediana y grande
  • Equipo de jardín
  • Maquinaria para alimentación del ganado

Si tienes una aplicación específica,contáctanospara dibujos, manuales de especificaciones o soporte para pruebas de muestras. Adaptaremos una solución de transmisión para usted.

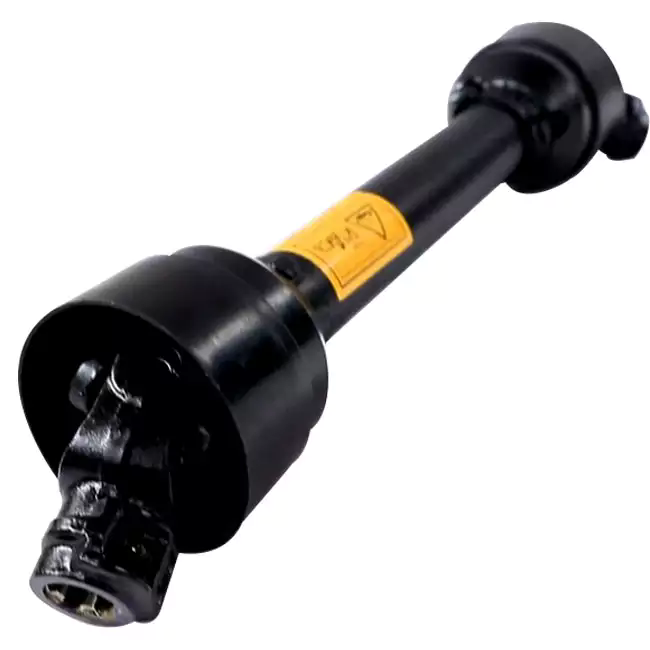

Raydafon PTO Shaft

Cómo quitar el eje de la TDF de la caja de cambios

Quitar un eje de transmisión de la TDF no es complicado, pero hacerlo mal puede dañar los componentes de la interfaz o crear riesgos de seguridad. Así es como recomendamos hacerlo.

Antes de comenzar

  • Primero apague la fuente de alimentación.
  • Asegúrese de que el equipo esté completamente apagado antes de comenzar.

Verifique el tipo de conexión

  • La mayoría de los ejes de toma de fuerza de Raydafon utilizan una estructura de bloqueo de seguridad.
  • Busque un anillo de retención o pestillo de tipo empuje cerca del extremo de la caja de cambios.
  • Algunos modelos usan tornillos; necesitará una llave hexagonal o Torx.

Pasos de eliminación

  • Agarre la cubierta protectora cerca de la caja de cambios y tire de ella con cuidado para exponer la conexión.
  • Para el tipo de anillo de retención de botón: presione el anillo con una mano y extraiga suavemente el eje con la otra.
  • Para el tipo de tornillo: desenrosque el tornillo de fijación y luego tire suavemente.

Qué tener en cuenta

  • No tire violentamente ni agite demasiado; esto puede dañar la ranura del engranaje o el sello de aceite del cojinete.
  • Si la interfaz está oxidada y atascada, rocíe un removedor de óxido lubricante, espere unos minutos y luego intente lentamente.
  • Si aún le resulta difícil, use un martillo de goma para golpear suavemente el borde del caparazón dos veces para ayudar a que se afloje.

Después de la eliminación

  • Verifique la interfaz estriada en busca de rebabas, desgaste o deformación.
  • Si encuentra un problema, no lo instale con fuerza; reemplace el accesorio primero.
  • Los ejes de toma de fuerza y ​​cajas de cambios Raydafon tienen interfaces estándar: alinean la dirección y retroceden sin fuerza bruta.

Si te topas con una estructura incierta o un atasco,póngase en contacto con el soporte técnico de Raydafon. Podemos proporcionar dibujos estructurales o guías en video basadas en su modelo, para que no retrase los cronogramas de cultivo.

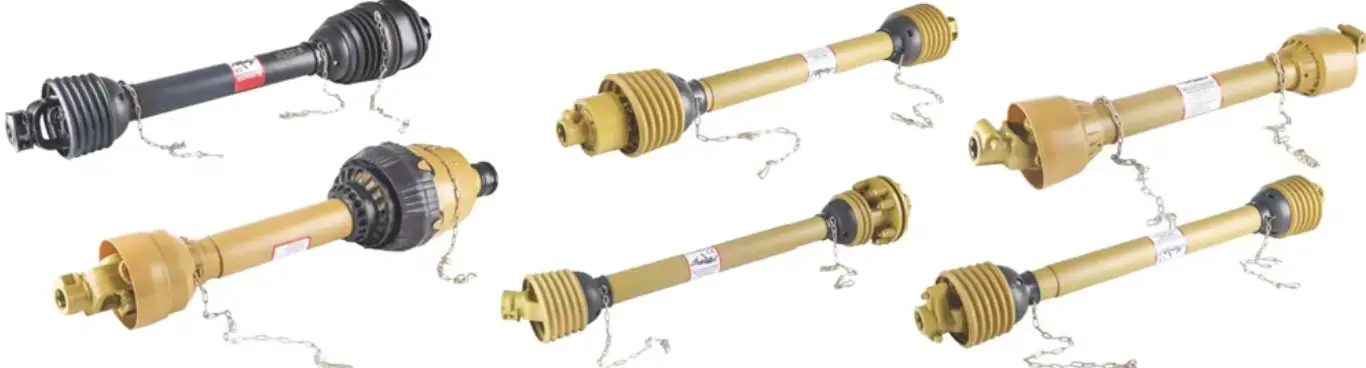

PTO shaft removal

Cómo medir el eje de la TDF

Antes de reemplazar o personalizar un eje de transmisión de la TDF, es fundamental realizar una medición precisa. El tamaño incorrecto afecta la instalación y puede causar un mal funcionamiento o daños al equipo. Recomendamos retirar el eje del equipo antes de medir.

1. Longitud Total

  • Mida de un extremo a otro en el estado retraído.
  • Eso significa desde el borde exterior de un tenedor hasta el borde exterior del otro tenedor.
  • No mida sólo la longitud de la funda, eso es inexacto.

2. Tamaño de la estría (conector del extremo de salida)

  • Especificaciones de estrías comunes: 1-3/8" 6 dientes, 1-3/8" 21 dientes, 1-3/4" 20 dientes, etc.
  • Utilice un calibre para medir el diámetro exterior de la ranura.
  • Cuente el número de dientes estriados.
  • Los conectores Raydafon admiten múltiples estándares internacionales para facilitar el acoplamiento con diferentes marcas.

3. Tipo y estructura del diámetro de la tubería

  • La parte central suele ser un tubo hexagonal, un tubo en estrella o un tubo cuadrado.
  • Esto determina la capacidad de torsión y el rango telescópico.
  • Utilice un calibre a vernier para medir la distancia entre los lados opuestos (lados paralelos para tubos hexagonales, espacio entre dientes para tubos en estrella).
  • Registre la carrera telescópica total.

4. Estructura de protección de seguridad

  • Confirme si la funda está completa.
  • Verifique si hay anillos antideslizantes en ambos extremos del eje.
  • Esto ayuda a determinar si el eje de transmisión se puede seguir utilizando.

Si no estás seguro de cómo medir, o te preocupa el error de medición, toma una foto y envía tus datos al equipo técnico de Raydafon. Proporcionamos confirmación del dibujo de dimensiones, recomendaciones rápidas de coincidencia o procesamiento personalizado. tu eliges lo correctoEje de toma de fuerzay úselo inmediatamente después de la instalación sin modificaciones.Contáctenospara obtener un formulario de confirmación de dimensiones gratuito o un video de instrucciones.

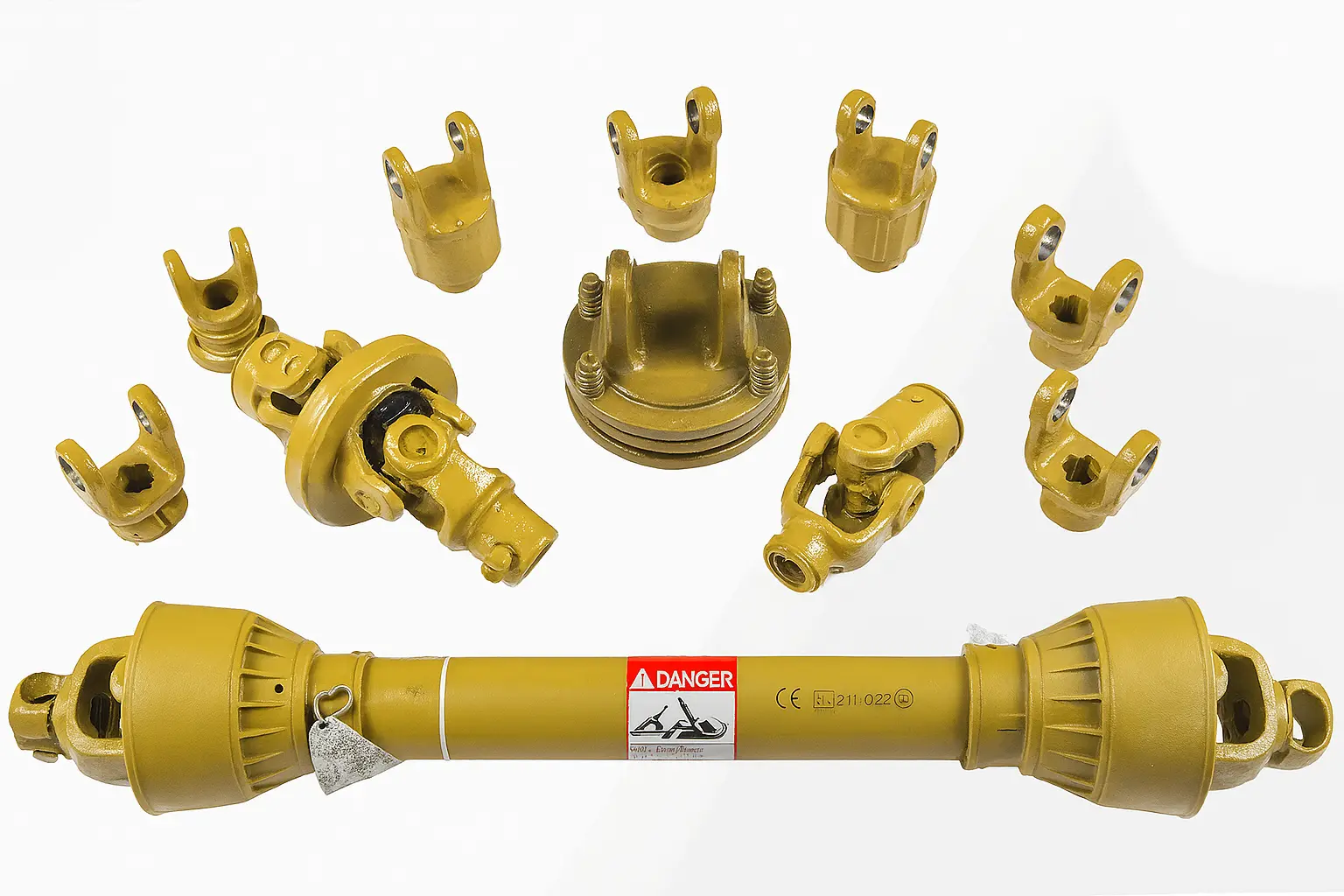

PTO shaft measurement

Acerca de Raydafon

Raydafon es un fabricante centrado en tecnología hidráulica y de transmisión. Llevamos mucho tiempo prestando servicios en equipos agrícolas, automatización industrial y nuevos campos energéticos.

  • Ubicado en el cinturón industrial central de piezas de transmisión en China.
  • Sistema completo de cadena de suministro y capacidades de procesamiento independientes.
  • Sistema integrado de fábrica: I+D, fundición, acabado, montaje y pruebas.
  • Nos atenemos a la calidad como base, la entrega como criterio y el servicio como soporte.
  • Proporcionamos soluciones de transmisión de energía estables y confiables para clientes globales.

Nuestra línea de productos

  • Reductores helicoidales de alta eficiencia
  • Reductores planetarios compactos y de alta relación
  • Cilindros hidráulicos para maquinaria agrícola y equipos de ingeniería.
  • Piezas estándar y personalización no estándar: respondemos rápidamente y brindamos soluciones flexibles.

Aplicaciones y mercados

  • Maquinaria de siembra y fertilización.
  • Equipo de mezcla
  • Sistemas de seguimiento fotovoltaicos
  • Plataformas elevadoras
  • Exportado al Sudeste Asiático, América del Sur, Europa del Este, Medio Oriente y más.

Cada lote pasa varias rondas de inspección de fábrica: prueba de torsión, prueba de sellado, inspección de tolerancia de ensamblaje. Cada producto está diseñado para "funcionar de manera estable y entregarse a tiempo".

Si está buscando una fábrica y proveedor chino confiable de piezas hidráulicas y cajas de cambios, Raydafon es un socio que no puede dejar pasar. Damos la bienvenida a clientes globales para discutir la cooperación con dibujos y muestras. Ayudamos a los clientes a construir sistemas mecánicos eficientes y duraderos con precios competitivos, tecnología profesional y entrega estable continua.

Raydafon factory

View as

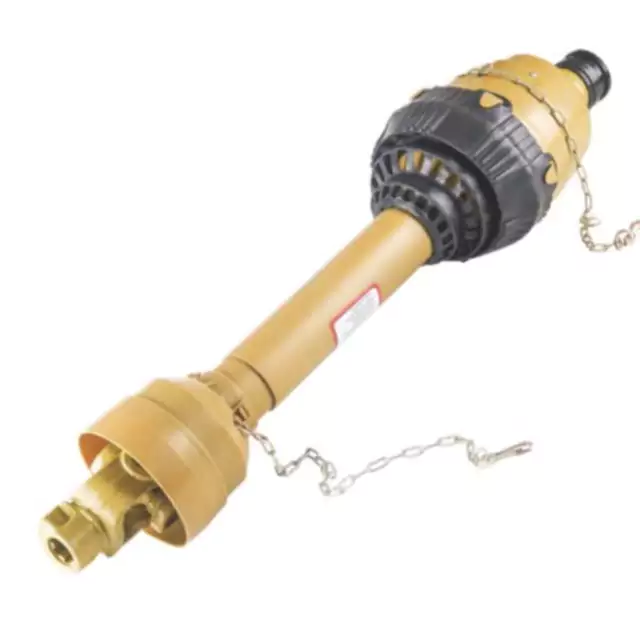

Eje de toma de fuerza para rotoempacadoras Krone

Eje de toma de fuerza para rotoempacadoras Krone

Eje de toma de fuerza de rotoempacadora Krone que cubre KR100/125/155/130/160, 1500/1800, 1500V/1250 MC y 1250/1550. Las opciones de tamaño 4 estándar y tamaño 4 CV utilizan un eje 1210 con estrías de 1.375-6. El tamaño 6 CV está disponible para las versiones 1500/1800 y 1250/1500 seleccionadas; el 1500V/1250 MC usa 2380 o 2480 CV con 1.375-6. Las opciones de embrague incluyen FT34 a 1.000 N·m, FT32 a 1.000 N·m, FT42 a 1.450 N·m, corte K64/2 a 1.050 o 1.500 N·m y FF1 a 1.000 N·m. Los números de pieza base CV son 71R4121UCW07000 para CAT3/540 y 71R6121UCW07000 para CAT4/540, ambos 1.375-6. La cantidad mínima de pedido, la personalización y el tiempo de entrega se cotizan por pedido después de confirmar el modelo de empacadora y la configuración del eje existente.

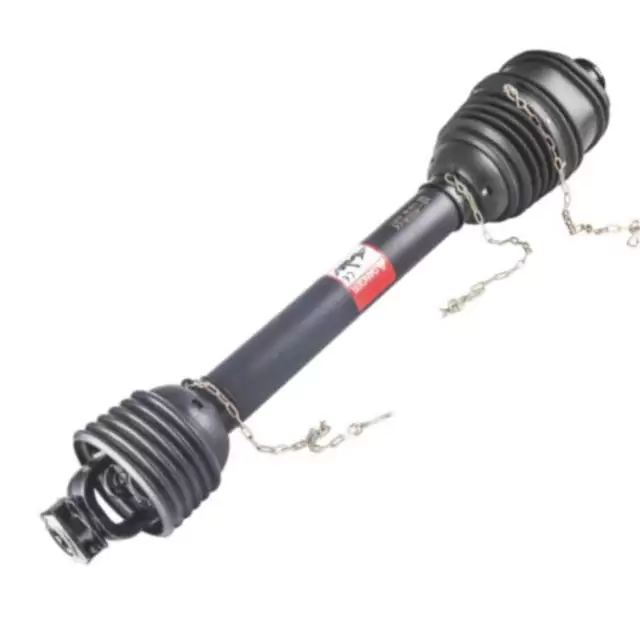

Eje de toma de fuerza para empacadoras redondas Case IH

Eje de toma de fuerza para empacadoras redondas Case IH

Eje de toma de fuerza para empacadoras redondas Case IH: cubre RB444, RB454, RB455A, RB464, RB554 y RB564, además de las variantes RB454 Silage y RB454 Rotor Cutter. Líneas motrices de velocidad constante CAT4 y CAT5 con embrague de fricción; estría de entrada 1.375-6 o 1.375-21 según el tractor; Requisito de potencia de 40 a 100 hp (30 a 75 kW). Referencias de par de embrague desde 1.000 N·m (CAT3/S4) hasta 1.800 N·m (CAT4/S6). Envíe el modelo de su empacadora y la ranura de la toma de fuerza del tractor: confirmamos la categoría de la línea motriz, el par del embrague y la longitud del eje, y le devolvemos una cotización de fábrica dentro de las 24 horas.

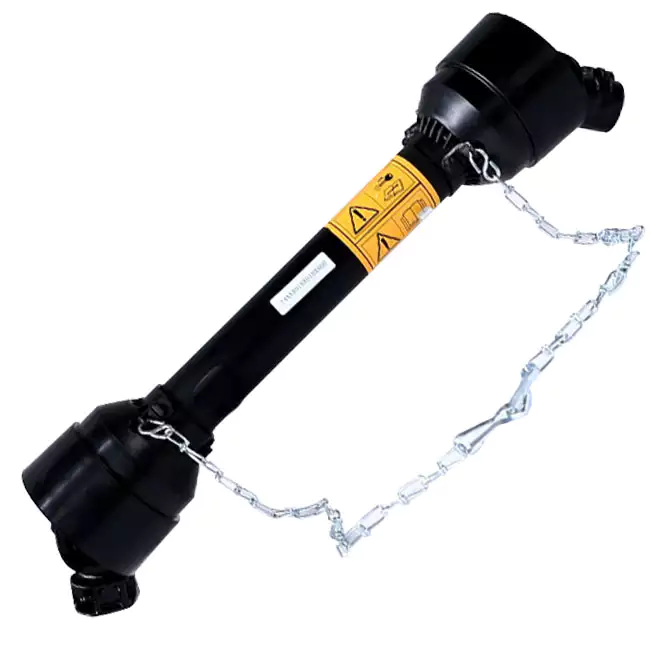

PTO Sheft para nuevos modelos Holland Square Balers 900

PTO Sheft para nuevos modelos Holland Square Balers 900

Este eje de PTO para nuevos modelos Holland Square Balers 900 cuidadosamente construidos por Raydafon está diseñado para nuevas balsas cuadradas de la serie Holanda 900. Adopta la estructura de tubo de limón sólido y está equipado con una interfaz de spline estándar de 1-3/8 "Z6 en ambos extremos para garantizar una transmisión de potencia suave y eficiente y un ajuste perfecto para su equipo. Como fabricante profesional y proveedor de confianza de China, suministramos directamente desde la fábrica para proporcionarle productos de precios excelentes y competitivos para garantizar operaciones de equilibrio suave.
PTO Sheft para New Holland Bigbaler Square Balers 330 340

PTO Sheft para New Holland Bigbaler Square Balers 330 340

¡Como fabricante y proveedor conocido en China, Raydafon ha construido cuidadosamente este eje de PTO para New Holland Bigbaler Square Balers 330 340 en su propia fábrica! Utiliza un eje de acero de aleación de 40Cr de alta resistencia, con una junta universal cruzada de doble sellado, una carga de torque de 3500 nm, y es compatible con una interfaz de velocidad de 540/1000 rpm. El producto coincide con precisión con la interfaz de alimentación de la nueva empacadora Holland 330/340, y la instalación es conveniente y estable. Como una fábrica de origen, Raydafon le proporciona soluciones de transmisión confiables a un precio asequible, ¡lo que hace que las operaciones de equilibrio sean más eficientes!

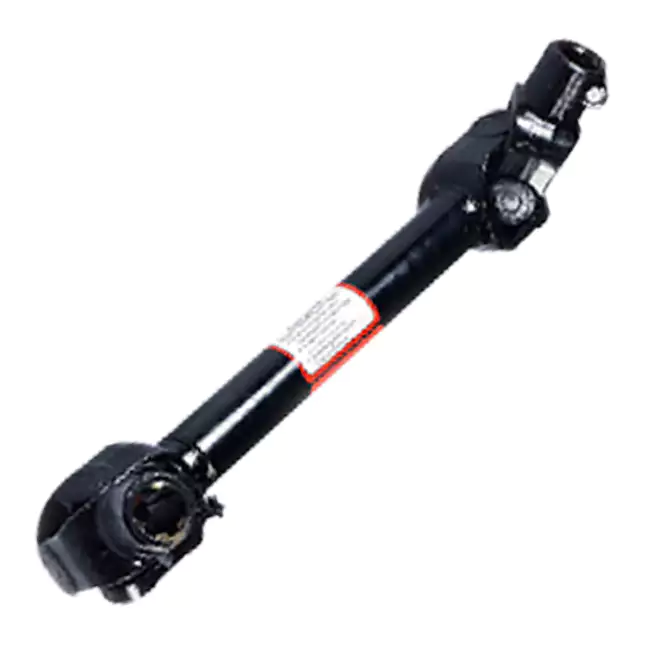

Eje de toma de fuerza para discos New Holland

Eje de toma de fuerza para discos New Holland

Como fabricante profesional profundamente involucrado en el campo de la transmisión agrícola en China, Raydafon personalizó el eje de toma de fuerza para las segadoras de disco New Holland. Utiliza un eje de aleación de acero de alta resistencia con rodamientos de rodillos cónicos de doble hilera, que puede soportar un par de 3200 Nm y adaptarse a la interfaz de potencia de toda la gama de segadoras de discos de New Holland. La superficie de este producto se trata con tres capas de pulverización nanocerámica y la resistencia a la corrosión es un 60% mayor que la de los procesos tradicionales. Debido a que es suministrado directamente por la fábrica, el precio de Raydafon es un 25% más bajo que el de las marcas europeas y también puede proporcionar servicios de personalización no estándar, lo que lo convierte en una opción rentable para que los ranchos mejoren el equipo de corte.

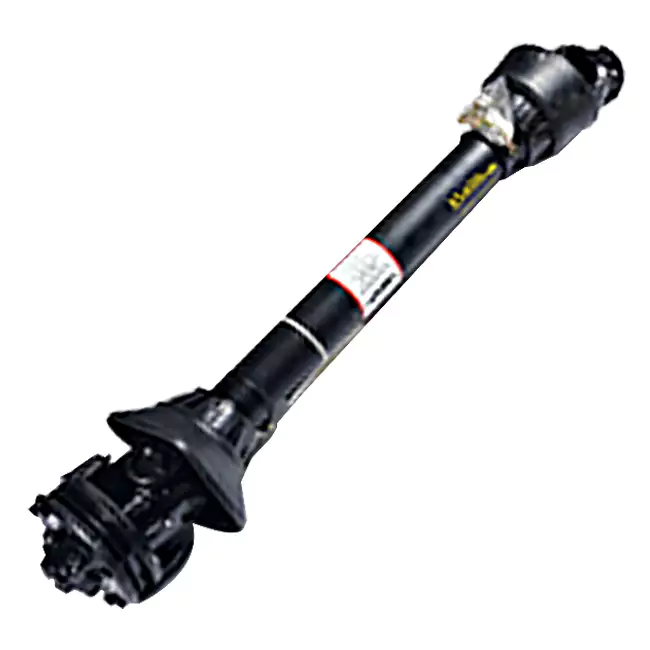

Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340

Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340

Eje de toma de fuerza de embrague deslizante de repuesto al por mayor para cortacésped de discos 1340/Hesston 1340 y 1345. El conjunto CV doble 55N reemplaza una junta homocinética de 80 grados en el lado del tractor y una junta homocinética de 50 grados en el lado de la máquina. La conexión del tractor suele ser 1.375-21; la conexión del implemento es una abrazadera redonda de 1,50"; la construcción utiliza extremos de 6 estrías de 1-3/8". El embrague de fricción de doble disco está ajustado a un par de deslizamiento de 2.800 N·m y se vuelve a acoplar después de una sobrecarga. Los números de pieza 14656849, 82-14656849 y 83-14656849 se enumeran para el ensamblaje completo, la mitad del implemento y la mitad del tractor. La compatibilidad incluye Hesston 1340/1345, CaseIH 8312 selecto, Massey Ferguson PTD 12 y New Idea 5512. El MOQ, la personalización y el tiempo de entrega se cotizan por pedido después de confirmar el número de pieza y el tamaño de la conexión.
Como fabricante y proveedor confiable Eje de toma de fuerza en China, nuestros productos han aprobado la certificación CE. Si desea comprar productos de calidad, contáctenos.
