Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / DIVISIÓN HIDRÁULICA

Fabricante de cilindros hidráulicos para montacargas para suministro de OEM, reemplazo de posventa y reparación de campo

Raydafon produce cilindros hidráulicos para montacargas eléctricos, montacargas de combustión interna, apiladores y equipos de almacén. Cada unidad se construye con diámetro, carrera, diámetro de varilla y estilo de extremo de conexión confirmados, luego se prueba la presión antes de salir de la línea de ensamblaje, para que pueda ir directamente al camión sin necesidad de ajustes.

Suministramos fábricas de máquinas completas, integradores de sistemas hidráulicos, distribuidores regionales de repuestos y unidades de servicio responsables de equipos terminales. Los cilindros se exportan a Europa, el Sudeste Asiático y América del Sur, cubriendo tanto la demanda de equipos originales como de reemplazo del mercado de accesorios.

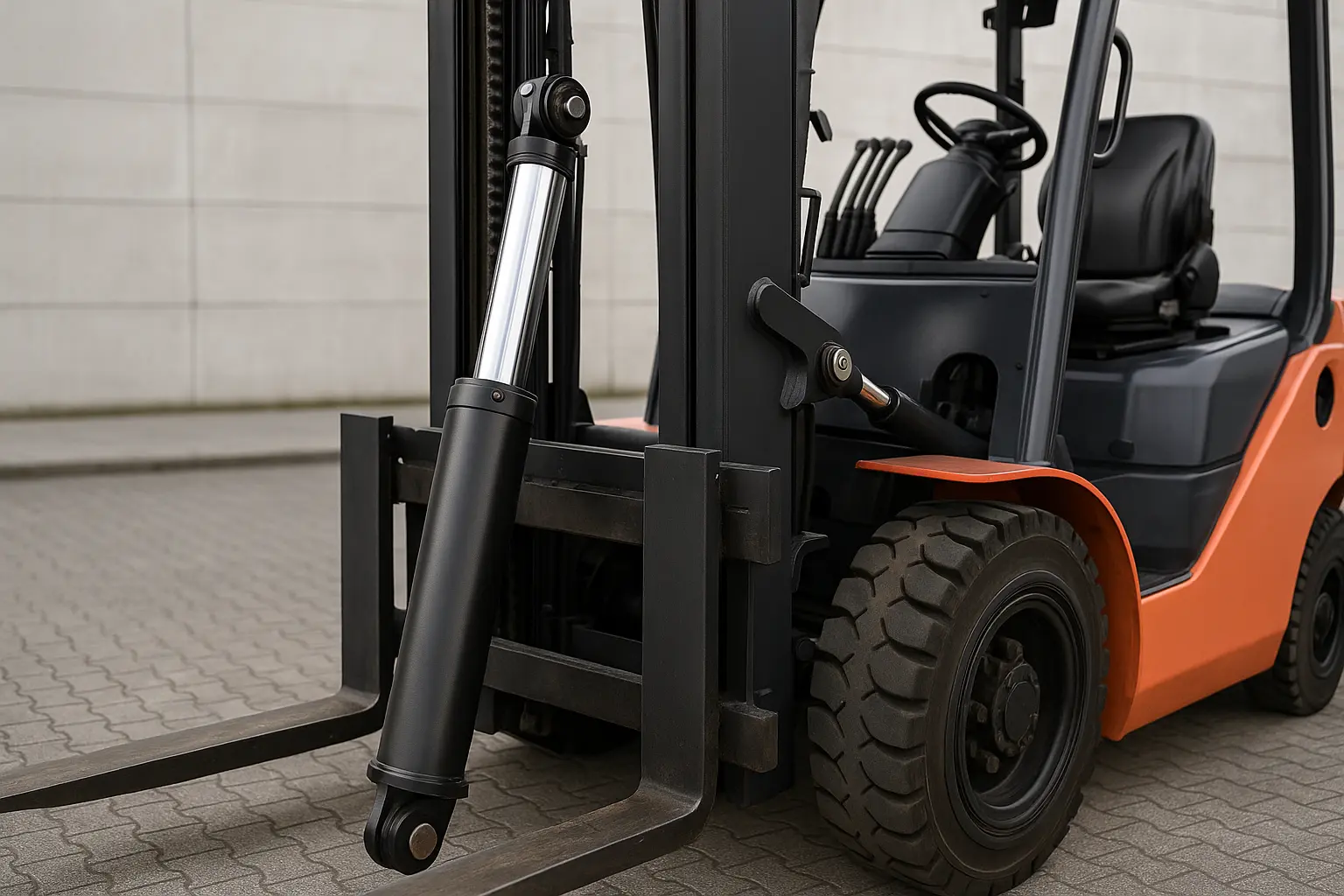

Forklift hydraulic cylinder manufactured by Raydafon
Los cilindros hidráulicos para montacargas se producen con dimensiones clave mecanizadas por CNC, se sellan en un proceso controlado y luego se prueban de presión antes del envío.
1,5-18 toneladasCobertura de tonelaje de montacargas
7-14 MPaRango de presión de trabajo
Levantar / InclinarTipos de funciones estándar
CNCControl de dimensiones clave
OEM/ODMPersonalización basada en dibujos
01

Suministro de cilindros hidráulicos para montacargas para mecanismos de inclinación, elevación y desplazamiento lateral

Las diferentes funciones del montacargas imponen diferentes exigencias al cilindro. El cilindro de inclinación, el cilindro de elevación y el cilindro de desplazamiento lateral no son intercambiables; cada uno necesita su propio diámetro, carrera, relación de varilla y geometría de montaje para adaptarse al mástil y al carro que opera.

  • Cilindros de inclinación para horquillas y control del ángulo del mástil
  • Cilindros de elevación para subir y bajar el mástil
  • Cilindros del mecanismo de desplazamiento lateral
  • Paquetes hidráulicos para carretillas elevadoras eléctricas.
  • Cilindros de carretilla elevadora de combustión interna
  • Apiladores y equipos de manipulación de almacenes.
  • Diámetro y carrera personalizados en el dibujo.
  • Reemplazo para números de pieza existentes

¿Qué determina el cilindro correcto?

  • TonelajeLas carretillas elevadoras de 1,5 t a 18 t necesitan tamaños de orificio y espesores de pared sustancialmente diferentes.
  • FunciónLas tareas de inclinación, elevación y desplazamiento lateral producen diferentes direcciones de carga y ciclos de trabajo.
  • MontajeLas conexiones de pasador, brida o horquilla delanteras y traseras deben coincidir con el mástil y el marco.
  • AmbienteEl polvo, la humedad y el funcionamiento frecuente exigen un acabado de varilla y un grado de sellado adecuados.

Los componentes clave están hechos de acero de aleación de alta resistencia, con la superficie de la varilla galvanizada o tratada con cromo duro para resistir la corrosión y el desgaste. El resultado es un movimiento suave, una respuesta rápida y un sellado estable bajo un funcionamiento diario frecuente, no sólo durante la primera semana después de la instalación.

02

Cómo reconstruir el cilindro hidráulico de un montacargas

Reconstruir el cilindro hidráulico de un montacargas no es simplemente una cuestión de desenroscar la tapa del extremo y reemplazar el anillo de goma. El proceso tiene cinco etapas y cada una es importante: omita un paso y la unidad volverá a tener fugas a los pocos días de volver a estar en servicio.

  1. Despresurizar y retirar el cilindro. Libere la presión del sistema, desconecte las líneas hidráulicas y retire el cilindro del camión. Afloje los pernos de la cubierta del extremo con una llave y extraiga el conjunto del vástago del pistón lentamente, teniendo cuidado de no rayar el orificio del cilindro. Si hay mucho aceite en el interior, escurrir y limpiar antes de continuar.
  2. Inspeccione cada componente eliminado Compruebe el pistón, el vástago y los anillos de sellado uno por uno para detectar deformaciones, desgaste, pérdida de bordes u oxidación. Una sola marca de desgaste puede ser la fuente de la fuga, así que no omita la inspección minuciosa.
  3. Reemplace todos los sellos viejos o dañados Confirme las especificaciones antes del montaje. Algunos cilindros utilizan sellos combinados y su instalación en la orientación incorrecta provocará una falla inmediata, independientemente de qué tan bien se haya realizado el resto de la reconstrucción.
  4. Vuelva a montar en el orden original. Instale el vástago del pistón con cuidado y mantenga el eje central alineado en todo momento. Si la varilla no está correctamente centrada, incluso un cilindro correctamente reconstruido tendrá fugas a los pocos días de funcionamiento.
  5. Prueba de presión antes de volver a montar Monte el cilindro ensamblado en un equipo de prueba de presión y verifique si hay fugas internas o atascos. Sólo después de pasar la prueba se debe volver a instalar en el montacargas.

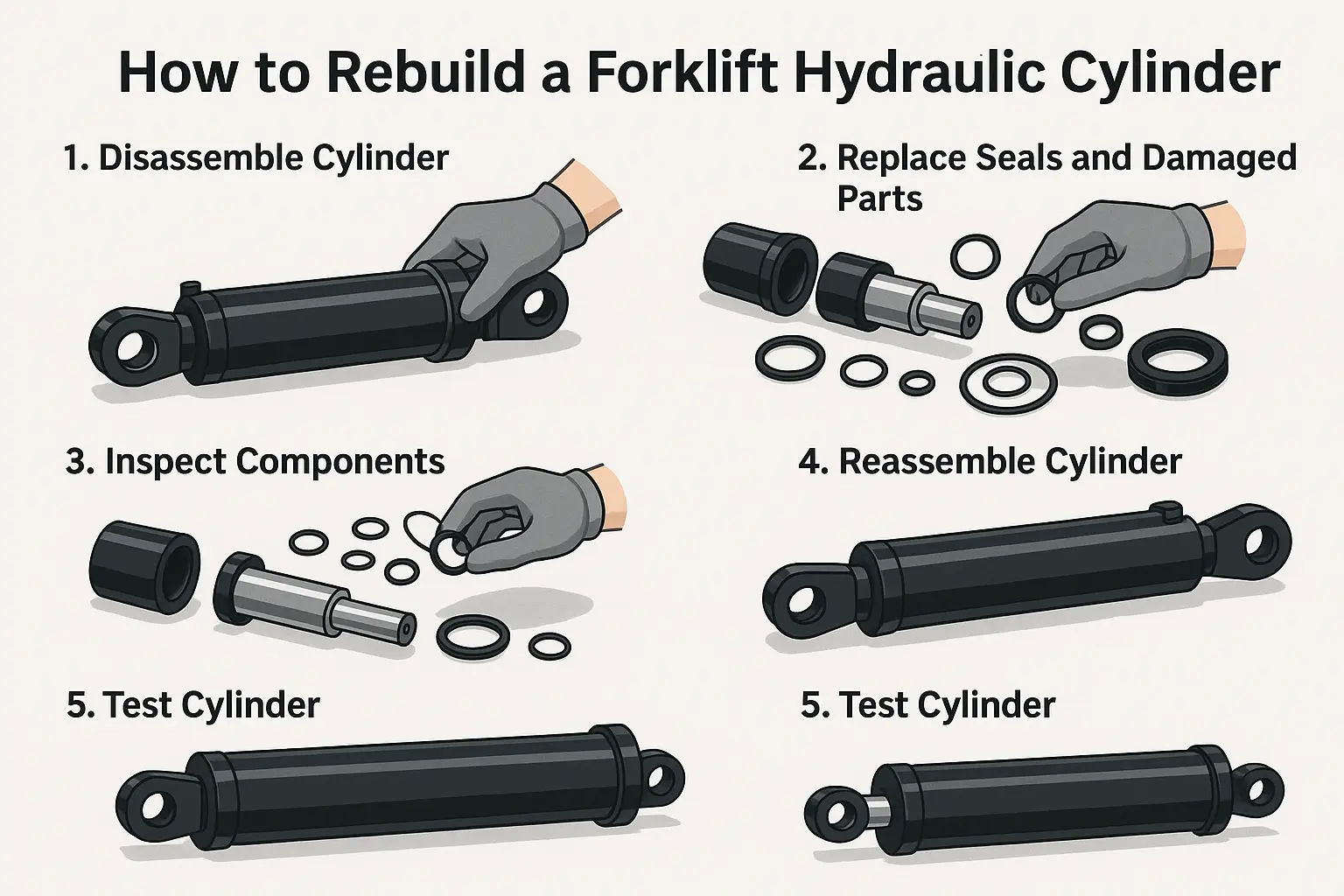

Forklift hydraulic cylinder rebuild process
La inspección, el reemplazo del sello y el reensamblaje correcto representan la mayor parte del éxito de la reconstrucción; la prueba de presión lo confirma.

Cuando reconstruir no vale la pena

Si el vástago del pistón está doblado o el diámetro interior del cilindro está seriamente rayado, la reconstrucción no será posible. El reemplazo es la ruta más económica. Raydafon suministra piezas y cilindros hidráulicos para montacargas de gama completa, además de kits de reparación bajo pedido, adecuados para reparadores de montacargas e ingenieros de equipos que necesitan volver a poner un camión en servicio el mismo día.

03

Cómo quitar un cilindro hidráulico de una carretilla elevadora

La secuencia de remoción y los detalles de manejo determinan si el trabajo demora veinte minutos o daña los componentes circundantes. Las cuatro etapas siguientes son el procedimiento estándar que siguen nuestros socios de servicio.

Liberar presión Apague la carretilla elevadora y deje que el sistema hidráulico se despresurice de forma natural. Espere varios minutos para asegurarse de que se haya descargado toda la presión antes de tocar cualquier conexión.
Desconecte las líneas de aceite Envuelva la junta con un paño para recoger el aceite residual, retire la manguera de alta presión del cilindro y márquela para que pueda volver a conectarse en la posición correcta.
Retire los pasadores o pernos de fijación. El cilindro normalmente está conectado al mástil o marco mediante pasadores delanteros y traseros. Ubique las posiciones de los pasadores, retire primero los anillos de retención y luego saque los pasadores o retire los pernos.
Levante el cilindro El cuerpo del cilindro es pesado. Utilice dos personas o una eslinga, evite golpear la estructura circundante y mantenga la boca del cilindro hacia arriba para que no se derrame el aceite residual.

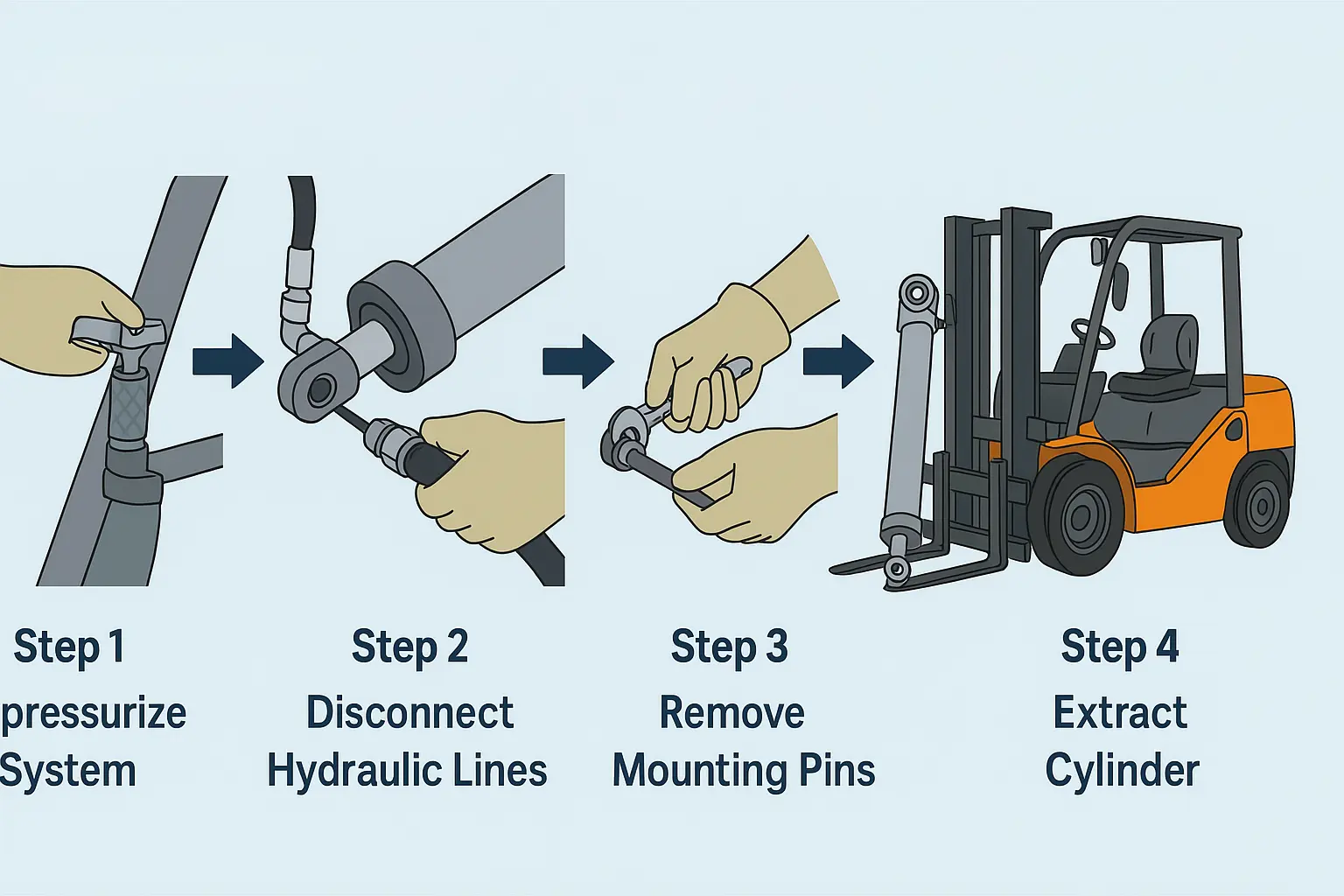

Removing a hydraulic cylinder from a forklift
Una vez retirado, selle el puerto de aceite inmediatamente para evitar la entrada de polvo y evitar la oxidación durante el almacenamiento o el transporte.

Una vez que el cilindro esté fuera del camión, selle el puerto de aceite de inmediato. Raydafon suministra productos de cilindros hidráulicos y kits de sellos adaptados a una amplia gama de modelos de montacargas, para que los usuarios puedan restablecer el funcionamiento del equipo rápidamente en lugar de esperar piezas personalizadas.

04

A quién suministramos

Canal 01

Fabricantes de carretillas elevadoras

Desarrollo OEM y ODM según dibujos de máquinas y requisitos técnicos, incluidos montacargas especiales y configuraciones de alta gama.

Canal 02

Integradores de sistemas hidráulicos

Suministro de cilindros adaptado al diseño del paquete hidráulico, con confirmación de dibujo, revisión de muestras y programación de entrega.

Canal 03

Unidades de servicio y mantenimiento.

Cilindros de repuesto y kits de reparación para mantenimiento de equipos terminales, con respuesta rápida para requerimientos de corto plazo.

05

Acerca de Raydafon

Raydafon hydraulic cylinder factory
Raydafon fabrica cilindros hidráulicos para carretillas elevadoras, grúas móviles, camiones de basura, vehículos de trabajo aéreo y otros vehículos especiales.

Raydafon es un fabricante centrado en soluciones de sistemas hidráulicos y de transmisión. No confiamos en el lenguaje promocional: fabricamos productos de manera constante y dejamos que una calidad confiable lleve el negocio. A lo largo de los años nos hemos concentrado en el desarrollo y producción de cilindros hidráulicos, con una amplia gama de modelos y una adaptación flexible para maquinaria de construcción y aplicaciones de vehículos especiales.

Más allá de los cilindros hidráulicos para montacargas, nuestra gama de productos cubre cilindros hidráulicos para grúas móviles, cilindros hidráulicos para camiones de basura y cilindros hidráulicos para vehículos de trabajo aéreo, todos ellos utilizando materiales de alta resistencia y procesamiento de precisión para operar de manera estable en condiciones de trabajo de alta presión y alta frecuencia.

Además de los cilindros hidráulicos, Raydafon suministra una línea completa de productos de transmisión de potencia que incluyeejes de toma de fuerza, cajas de cambios agrícolas, engranajes de precisiónycajas de cambios planetarias. Los fabricantes, reparadores y distribuidores de repuestos de máquinas completas pueden obtener múltiples componentes de un solo proveedor, eliminando el trabajo de coordinación duplicado.

06

Preguntas frecuentes sobre cilindros hidráulicos para montacargas

¿Qué información necesito proporcionar para una cotización?

Envíe el tonelaje del montacargas, la función del cilindro (levantamiento, inclinación o desplazamiento lateral), el diámetro interior, el diámetro de la varilla, la carrera, el estilo del extremo de la conexión, las dimensiones de montaje y la presión de trabajo. Un dibujo, una fotografía de muestra o un número de pieza existente acelera considerablemente la confirmación.

¿Pueden suministrarnos un reemplazo para un cilindro de montacargas existente?

Sí. Envíe el número de pieza original o un plano acotado y confirmaremos la coincidencia. Esta es la ruta más común para la demanda de reemplazo del mercado de accesorios.

¿Suministran kits de reparación y cilindros completos?

Sí. Se pueden suministrar kits de reparación según los requisitos del cliente, lo que resulta útil para reparadores de montacargas e ingenieros de equipos que necesitan restaurar un camión en el sitio.

¿A qué presión funcionan estos cilindros?

Los cilindros hidráulicos de los montacargas normalmente funcionan en el rango de 7 a 14 MPa, dependiendo del tonelaje y la función del montacargas. Cada cilindro se somete a una prueba de presión antes del envío para confirmar el rendimiento según la clasificación especificada.

¿Qué tratamiento superficial se utiliza en el vástago del pistón?

Los componentes clave están hechos de acero de aleación de alta resistencia con la superficie de la varilla galvanizada o tratada con cromo duro para resistir la corrosión y el desgaste, adecuados para operaciones frecuentes y entornos de trabajo hostiles.

¿Admiten estilos personalizados de diámetro, carrera y conexión?

Sí. Suministramos soluciones personalizadas con diferentes diámetros de cilindro, carreras y estilos de extremos de conexión adaptados al modelo específico de montacargas y la intensidad operativa, incluidos proyectos OEM y ODM.

Solicite una cotización de cilindro hidráulico para montacargas

Envíe el modelo del montacargas, función del cilindro, diámetro, carrera y detalles de montaje. Raydafon confirmará las especificaciones y le devolverá una cotización con el plazo de entrega, ya sea usted un fabricante de montacargas, un integrador de sistemas hidráulicos o una unidad de mantenimiento.

View as

Cilindro de inclinación de montacargas

Cilindro de inclinación de montacargas

El cilindro de inclinación de montacargas Raydafon es un cilindro hidráulico diseñado a medida para el control de inclinación del mástil de horquilla en montacargas de 1,5 a 18 toneladas. Fabricado en acero de alta resistencia con pistón, cuerpo del cilindro, vástago y juego de sellos combinados. Presión de trabajo 7-14 MPa, sin fluctuaciones de presión bajo carga. Diámetros de orificio estándar de 60 a 100 mm, diámetros de varilla de 25 a 40 mm, carrera de 32 a 193 mm. La fijación por tornillo y la conexión del anillo de retención permiten el reemplazo del sello de aceite en minutos sin quitar el mástil. Adecuado para operaciones de almacén, fábrica y puerto. Diámetro, carrera y distancia de instalación personalizados disponibles para marcas de montacargas OEM. MOQ 50 unidades, plazo de entrega a granel de 25 a 35 días. Envíe el modelo del montacargas, los requisitos de diámetro/carrera y la cantidad para obtener una cotización.
Cilindro de elevación de montacargas

Cilindro de elevación de montacargas

El cilindro de elevación del montacargas Raydafon es el componente de elevación vertical instalado en el mástil que sube y baja el portahorquillas. Fabricado en acero de alta resistencia con un pistón combinado y una estructura de anillo de sellado optimizada. Los modelos estándar cubren un diámetro de Φ56-60 mm, una varilla de Φ45 mm, una carrera de 1500-1505 mm y una presión de trabajo de 17,5-18,1 MPa. Los modelos avanzados incluyen un dispositivo amortiguador que evita impactos fuertes en toda la carrera, protegiendo tanto la carga como la estructura del mástil. Compatible con carretillas elevadoras eléctricas y diésel. Cinco modelos estándar desde N30M300 hasta A2A35M300, diámetro y carrera personalizados disponibles para OEM. MOQ 50 unidades, plazo de entrega a granel de 25 a 35 días. Envíe el modelo de montacargas, los requisitos de carrera y la cantidad para obtener una cotización.
Como fabricante y proveedor confiable Cilindro hidráulico de carretilla elevadora en China, nuestros productos han aprobado la certificación CE. Si desea comprar productos de calidad, contáctenos.
