¿Cómo funciona una caja de cambios agrícola en los sistemas de toma de fuerza de un tractor?

En todo implemento agrícola impulsado por tractor, elcaja de cambios agrícolaes el puente mecánico crítico que transfiere potencia desde el eje de la toma de fuerza (PTO) del tractor a las partes de trabajo del implemento. Pero, ¿cómo funciona exactamente una caja de cambios agrícola dentro de este sistema? En esencia, la caja de cambios agrícola es un convertidor de velocidad y par. Toma la entrada de alta velocidad y bajo par de la toma de fuerza del tractor (normalmente 540 o 1000 rpm) y la transforma en una salida de menor velocidad y mayor par adecuada para tareas como labrar, segar o empacar. Esta transformación se logra mediante un conjunto de engranajes engranados con diferente número de dientes, dispuestos en uno o más trenes de engranajes. Nuestra fábrica en Raydafon Technology Group Co., Limited ha estado diseñando y fabricando cajas de engranajes agrícolas durante más de 20 años, y hemos refinado la ingeniería de estos trenes de engranajes para lograr niveles de eficiencia superiores al 96 por ciento, incluso bajo cargas de impacto pesadas.

El principio de funcionamiento de una caja de cambios agrícola en un sistema PTO se basa en la ley fundamental del engranaje: el producto de la velocidad y el par permanece constante (menos las pérdidas por fricción). Cuando un engranaje más pequeño impulsa un engranaje más grande, la velocidad de salida disminuye proporcionalmente mientras que el par de salida aumenta en la misma proporción. Por ejemplo, una reducción de marchas de 3:1 convierte una entrada de 1.000 rpm en una salida de 333 rpm, con tres veces el par. Esto es esencial para implementos como cultivadores rotativos, que requieren un alto par para cortar y mezclar la tierra. Además, la caja de cambios agrícola a menudo incorpora un embrague o un pasador de seguridad para proteger la línea motriz de sobrecargas, y algunos modelos incluyen una marcha atrás o múltiples rangos de velocidad para mayor versatilidad. En esta guía completa, profundizaremos en los componentes mecánicos, los sistemas de lubricación y los principios operativos de la caja de cambios agrícola. También compartiremos especificaciones técnicas detalladas, datos de rendimiento del mundo real y mejores prácticas de mantenimiento de la amplia experiencia de nuestra fábrica en el sector agrícola.

Tabla de contenido

• 1. ¿Por qué es esencial la reducción de marchas en los sistemas de toma de fuerza de los tractores?
• 2. ¿Cómo funcionan juntos los componentes internos de una caja de cambios agrícola?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestra caja de cambios agrícola?
• 4. ¿Cómo pueden una lubricación y un mantenimiento adecuados maximizar el rendimiento de la caja de cambios?
• Preguntas frecuentes (FAQ)
• Conclusión y soluciones de caja de cambios personalizadas

¿Por qué es esencial la reducción de marchas en los sistemas de toma de fuerza de los tractores?

Los ejes de la toma de fuerza del tractor generalmente giran a 540 rpm o 1000 rpm, según el modelo de tractor y el estándar en uso. Sin embargo, la mayoría de los implementos agrícolas están diseñados para funcionar a velocidades mucho más bajas (a menudo entre 200 y 600 rpm) con un par significativamente mayor que el que el tractor puede proporcionar directamente. Este desajuste entre la potencia del tractor y las necesidades del implemento es la razón fundamental por la que una caja de cambios agrícola es indispensable. Sin reducción de engranajes, una cultivadora rotativa haría girar sus púas demasiado rápido, provocando que se rompieran contra las piedras y dejando el suelo mal pulverizado; una empacadora no tendría suficiente torque para comprimir el heno en fardos apretados. La caja de cambios agrícola resuelve esto utilizando un conjunto de engranajes para reducir la velocidad de entrada y multiplicar el par, asegurando que el implemento opere dentro de su banda de potencia óptima.

Razones clave por las que la reducción de marchas es esencial en los sistemas de toma de fuerza de los tractores:

• Multiplicación de par:Las tareas agrícolas como arar, rastrillar y labranza profunda requieren un alto torque para superar la resistencia del suelo. La caja de cambios agrícola puede multiplicar el par del tractor por factores de 2 a 6, según la relación de reducción. Por ejemplo, una caja de cambios reductora 4:1 puede producir cuatro veces el par en el eje de entrada del implemento, lo que le permite cortar arcilla dura o suelo compactado.
• Coincidencia de velocidad:Los implementos tienen velocidades de operación óptimas para lograr eficiencia y desgaste. Una cortadora de césped, por ejemplo, requiere una velocidad en la punta de la cuchilla de aproximadamente 70-80 m/s para un corte limpio. La caja de cambios agrícola garantiza que la velocidad de la TDF se reduzca o, en algunos casos, se aumente para igualar la velocidad de diseño del implemento. Esto evita un exceso de velocidad, que puede dañar el implemento, o una velocidad insuficiente, que reduce la productividad.
• Optimización de la carga del motor:Al permitir que el tractor funcione a la velocidad del motor con mayor eficiencia de combustible (normalmente entre el 85 y el 90 por ciento de las rpm máximas) mientras el implemento funciona a su velocidad ideal, la caja de cambios agrícola contribuye a la economía general de combustible. Las modernas cajas de cambios agrícolas de nuestra fábrica están diseñadas con relaciones específicas que se alinean con el mapeo del motor del tractor, lo que resulta en un ahorro de combustible de hasta un 15 por ciento.
• Adaptabilidad para diferentes velocidades de PTO:Muchas cajas de cambios agrícolas están diseñadas para aceptar entradas de 540 y 1000 rpm, ya sea a través de un simple selector de marchas o utilizando diferentes ejes de entrada. Esta versatilidad permite utilizar un solo implemento con diferentes tractores, lo que aumenta la utilización de activos para los agricultores.

Para ilustrar la importancia práctica de la reducción de engranajes, consideremos un tractor de 120 HP utilizado para arar con un arado reversible de cinco surcos. El arado requiere 230 rpm y 1.800 Nm de par para atravesar el suelo. La toma de fuerza del tractor proporciona 1.000 rpm pero sólo 380 Nm de par. Una caja de cambios agrícola 4.3:1 reduce la velocidad a 233 rpm y multiplica el par a 1.630 Nm, satisfaciendo las necesidades del arado. Sin la caja de cambios, sería imposible utilizar el arado de forma eficaz. Nuestra fábrica ha diseñado cajas de cambios agrícolas que pueden soportar cargas de par tan altas manteniendo al mismo tiempo dimensiones compactas y peso reducido, lo que garantiza que el implemento general permanezca bien equilibrado y sea fácil de maniobrar.

Además, la reducción de marchas en una caja de cambios agrícola también ayuda a reducir el desajuste de inercia entre el tractor y el implemento. Durante cambios repentinos de carga (por ejemplo, al golpear una roca), el engranaje de la caja de cambios absorbe y suaviza el impacto, evitando que se transmita a la transmisión del tractor. Esta función protectora a menudo se subestima, pero es fundamental para la longevidad tanto del tractor como del implemento. En Raydafon, diseñamos nuestras cajas de cambios agrícolas con un factor de seguridad de 1,5 veces el par de entrada máximo, lo que garantiza que puedan soportar sobrecargas ocasionales sin fallar.

¿Cómo funcionan juntos los componentes internos de una caja de cambios agrícola?

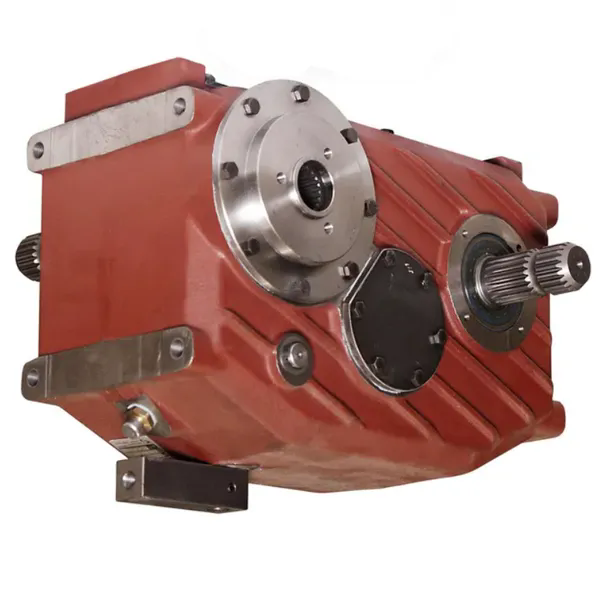

Una caja de cambios agrícola es un conjunto de precisión de engranajes, ejes, cojinetes y carcasas que funcionan en armonía para transmitir potencia. La configuración más común para aplicaciones de PTO de tractor es la caja de cambios cónica (para cambiar la dirección del flujo de potencia en 90 grados) o la caja de cambios de eje paralelo (para mantener los ejes de entrada y salida paralelos). Dentro de la carcasa, los engranajes están dispuestos en un tren de engranajes, con el engranaje de entrada (piñón) engranando con un engranaje de salida más grande (engranaje toro) o una serie de engranajes intermedios para lograr la relación de reducción deseada. Nuestra fábrica enRaydafon Technology Group Co., LimitadoUtiliza engranajes helicoidales en nuestras cajas de engranajes agrícolas porque ofrecen un funcionamiento más suave, mayor capacidad de carga y menor ruido en comparación con los engranajes de corte recto. Los dientes están rectificados con precisión para lograr un acabado superficial de 0,8 micras, lo que garantiza un funcionamiento silencioso y una larga vida útil.

Componentes internos clave de una caja de cambios agrícola y cómo funcionan juntos:

• Eje de entrada y piñón:El eje de entrada está conectado a la toma de fuerza del tractor mediante un acoplamiento estriado. El piñón, que está integrado o montado en el eje de entrada, es el engranaje más pequeño del tren. Se engrana con la primera marcha intermedia o directamente con la marcha de salida. El número de dientes del piñón (normalmente 12-20) determina la relación de reducción inicial.
• Grupos de ejes intermedios y engranajes:En las cajas de cambios de etapas múltiples, uno o más ejes intermedios llevan engranajes de diferentes tamaños. Los engranajes intermedios se utilizan para lograr relaciones de reducción más altas dentro de un espacio compacto. Por ejemplo, una reducción de dos etapas podría utilizar un piñón de 20 dientes que impulsa un engranaje de 60 dientes en el eje intermedio y un engranaje de 15 dientes en el mismo eje que impulsa un engranaje de salida de 75 dientes, lo que da como resultado una reducción total de (60/20) x (75/15) = 15:1.
• Eje de salida y engranaje toro:El eje de salida entrega potencia al elemento de trabajo del implemento. El engranaje toro, montado en el eje de salida, es el engranaje más grande del tren. Gira a la velocidad final reducida y proporciona el par máximo. El eje de salida generalmente está estriado para aceptar una junta universal o conectarse directamente a la entrada del implemento.
• Rodamientos y sellos:Los rodamientos de alta calidad (rodamientos de rodillos cónicos o rodamientos rígidos de bolas) soportan los ejes y mantienen la alineación de los engranajes bajo carga. Nuestras cajas de engranajes agrícolas utilizan rodamientos con una capacidad de carga dinámica que supera la carga máxima del engranaje en 1,5 veces, lo que garantiza durabilidad. Los ejes de entrada y salida están sellados con sellos de aceite de doble labio para evitar fugas de lubricante y contaminación.

La carcasa de la caja de cambios agrícola suele estar hecha de hierro fundido o hierro dúctil, lo que proporciona una estructura rígida que amortigua las vibraciones y disipa el calor. Nuestra fábrica utiliza hierro fundido nodular (GGG 50) por sus propiedades superiores de resistencia a la tracción y alargamiento. La carcasa está diseñada con nervaduras internas para aumentar la rigidez y con canales de aceite para dirigir el lubricante a los cojinetes y los dientes de los engranajes. Algunas cajas de engranajes agrícolas también incorporan una bomba o un deflector de aceite para garantizar la lubricación forzada a velocidades de funcionamiento más altas. Esto es particularmente importante para las cajas de engranajes utilizadas en cortadoras rotativas de alta velocidad, donde los engranajes pueden alcanzar temperaturas de 80°C o más.

Además del tren de engranajes básico, muchas cajas de cambios agrícolas incluyen características opcionales como:

• Embrague de sobrecarga:Un embrague de fricción o pasador de seguridad que se desliza o se rompe cuando el par excede un límite preestablecido, protegiendo el tractor y el implemento contra daños.
• Selector de varias velocidades:Un mecanismo de cambio que permite al operador cambiar las relaciones de transmisión sin detener la PTO, proporcionando diferentes velocidades para diferentes tareas.
• Freno integrado:Un freno mecánico que detiene el eje de salida cuando la PTO está desacoplada, evitando que el implemento gire libremente.

Estos componentes se mecanizan y ensamblan con precisión en nuestra fábrica para garantizar que la caja de cambios agrícola ofrezca un rendimiento constante durante toda su vida útil. Utilizamos el diseño de engranajes asistido por computadora (KISSsoft) para optimizar la geometría del engranaje para lograr resistencia y eficiencia, y validamos cada diseño mediante análisis de elementos finitos (FEA) y pruebas físicas.

¿Cuáles son las especificaciones técnicas clave de nuestra caja de cambios agrícola?

Raydafon Technology Group Co., Limited fabrica una amplia gama de cajas de cambios agrícolas para aplicaciones de toma de fuerza de tractores, que cubren potencias de 30 kW a 250 kW y relaciones de reducción de 1,5:1 a 15:1. Nuestras líneas de productos incluyen cajas de engranajes cónicas, de una etapa y de dos etapas, todas diseñadas para ser compatibles con los ejes de toma de fuerza estándar SAE e ISO. La siguiente tabla resume las especificaciones clave de nuestros modelos de cajas de cambios agrícolas más populares, que se utilizan en cultivadoras rotativas, gradas de discos, segadoras, empacadoras y cosechadoras de forraje. Todos los valores se basan en pruebas según las normas DIN 3990 e ISO 6336, y nuestra fábrica puede personalizar cualquier modelo para cumplir con los requisitos específicos del implemento.

Además de estos modelos estándar, nuestra fábrica ofrece un servicio de diseño personalizado para cajas de cambios agrícolas. Podemos modificar el material del engranaje (acero cementado o endurecido por inducción), el tipo de rodamiento y la geometría de la carcasa para adaptarnos a condiciones operativas específicas. También ofrecemos una gama de accesorios opcionales, incluidos sensores de velocidad, sondas de temperatura y limitadores de par. Todas nuestras cajas de engranajes agrícolas están pintadas con un recubrimiento epoxi duradero de dos componentes que resiste la corrosión y la degradación por rayos UV.

Nuestro proceso de garantía de calidad incluye una inspección del 100 por ciento de la geometría de los dientes de los engranajes, pruebas de dureza de la superficie y una prueba de 2 horas en un dinamómetro para verificar la eficiencia y el aumento de temperatura. Cada caja de cambios agrícola va acompañada de un informe de prueba detallado, que incluye un análisis del patrón de contacto de los engranajes y el espectro de vibración. También proporcionamos un modelo CAD 3D de la caja de cambios para una fácil integración en el diseño de su implemento. Con nuestras capacidades integrales de diseño y fabricación, podemos entregar una caja de cambios agrícola personalizada dentro de 6 a 8 semanas desde la confirmación del pedido.

¿Cómo pueden una lubricación y un mantenimiento adecuados maximizar el rendimiento de la caja de cambios?

Una caja de cambios agrícola es un sistema mecánico de alta precisión que depende de una lubricación adecuada y un mantenimiento regular para lograr su vida útil. La lubricación cumple múltiples funciones críticas: reduce la fricción entre los dientes de los engranajes y los cojinetes, disipa el calor generado por la pérdida de potencia, previene la corrosión y ayuda a eliminar las partículas de desgaste. En nuestras cajas de engranajes agrícolas, recomendamos utilizar aceite para engranajes de alta calidad con aditivos EP (presión extrema), generalmente SAE 80W-90 o SAE 85W-140, según la temperatura ambiente y la carga de funcionamiento. El aceite debe cambiarse periódicamente para mantener sus propiedades protectoras. Nuestra fábrica ha desarrollado un programa de mantenimiento integral que, si se sigue, puede extender la vida útil de una caja de cambios agrícola de 8.000 a 10.000 horas de funcionamiento.

Prácticas esenciales de lubricación y mantenimiento para una caja de cambios agrícola:

• Controles del nivel de aceite:Compruebe el nivel de aceite antes de cada uso, utilizando la varilla medidora o la mirilla. El nivel de aceite debe estar en la marca indicada en la varilla medidora cuando la caja de cambios esté nivelada y fría. Los niveles bajos de aceite pueden provocar sobrecalentamiento y desgaste prematuro.
• Intervalos de cambio de aceite:Para una caja de cambios agrícola nueva, recomendamos cambiar el aceite después de las primeras 50 horas de funcionamiento para eliminar las partículas de desgaste por rodaje. A partir de entonces, cambie el aceite cada 400 a 500 horas o anualmente, lo que ocurra primero. Para cajas de cambios que funcionan en condiciones extremadamente polvorientas o húmedas, cambie el aceite cada 300 horas.
• Calidad del lubricante:Utilice únicamente aceites para engranajes de alta calidad que cumplan con las especificaciones API GL-5 o GL-6. Evite mezclar diferentes marcas o viscosidades, ya que esto puede afectar el rendimiento del lubricante. Si el aceite se vuelve lechoso (contaminación por agua) u oscuro y parecido a un lodo (oxidación), cámbielo inmediatamente.
• Inspección de sellos:Inspeccione los sellos de los ejes de entrada y salida con regularidad para detectar signos de fugas. Un sello con fugas puede permitir que entren contaminantes en la caja de cambios y que se escape el lubricante, lo que provocará fallas. Reemplace los sellos a la primera señal de desgaste o daño.
• Monitoreo de vibraciones:Escuche periódicamente si hay ruidos inusuales o sienta vibraciones excesivas durante el funcionamiento. Un aumento repentino del ruido o la vibración puede indicar un problema en los rodamientos o engranajes que debe abordarse de inmediato.

Un estudio de caso de una granja lechera a gran escala en Nueva Zelanda ilustra el impacto del mantenimiento adecuado. La granja utilizó nuestra caja de cambios agrícola RD-350 en segadoras de 12 discos. Durante las dos primeras temporadas, siguieron nuestro programa de mantenimiento recomendado, sin fallas en la caja de cambios. En la tercera temporada cambiaron de operador y el nuevo equipo descuidó los controles periódicos del aceite. En tres meses, dos cajas de cambios fallaron debido a la falta de petróleo. La granja restableció el programa de mantenimiento y brindó capacitación a todos los operadores, y en los cinco años siguientes, solo tuvieron un problema menor con la caja de cambios. La granja estimó que el costo de la capacitación y los cambios de aceite era menos del 10 por ciento del costo de reemplazar las cajas de cambios.

Además del mantenimiento básico, ofrecemos un servicio opcional de análisis de aceite, donde se pueden enviar muestras a nuestra fábrica para análisis de partículas de desgaste y contaminantes. Esto puede proporcionar una alerta temprana de problemas inminentes, permitiendo un mantenimiento planificado en lugar de averías inesperadas. Nuestra fábrica también proporciona un kit de repuestos con cada caja de cambios agrícola, que incluye sellos, juntas y un pasador de seguridad, para que las reparaciones menores se puedan realizar rápidamente en el campo. Al invertir una pequeña cantidad de tiempo y esfuerzo en mantenimiento, puede asegurarse de que su caja de cambios agrícola siga ofreciendo una transmisión de potencia fiable y eficiente durante muchos años.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Puedo utilizar una caja de cambios agrícola diseñada para una TDF de 540 rpm con un tractor con TDF de 1000 rpm?

Respuesta: Depende del diseño de la caja de cambios. Nuestras cajas de cambios agrícolas suelen estar clasificadas para velocidades de entrada de 540 y 1000 rpm, siempre que el par de entrada no exceda la clasificación máxima de la caja de cambios. Si utiliza una caja de cambios clasificada solo para 540 rpm con una entrada de 1000 rpm, los engranajes pueden girar demasiado rápido, provocando un desgaste y calentamiento excesivos. Recomendamos seleccionar una caja de cambios agrícola que coincida con la velocidad de la TDF de su tractor o utilizar una caja de cambios con una opción de entrada de doble velocidad. Nuestra fábrica puede proporcionar una caja de cambios que acepta cualquier velocidad mediante el uso de un piñón de entrada seleccionable o un eje de entrada escalonado. Siempre verifique las especificaciones de la caja de cambios antes de usar.

Pregunta 2: ¿Cómo determino la relación de reducción correcta para mi implemento?

Respuesta: La relación de reducción correcta está determinada por la velocidad de entrada requerida del implemento y la velocidad de la TDF del tractor. La fórmula es: Relación = Velocidad de la TDF ÷ Velocidad de entrada del implemento. Por ejemplo, si la toma de fuerza de su tractor es de 540 rpm y su cultivador rotativo necesita 200 rpm, la relación requerida es 540/200 = 2,7:1. Sin embargo, también es necesario considerar el requisito de torsión. Es posible que una relación que proporcione la velocidad correcta no proporcione suficiente torque. Nuestro equipo técnico en Raydafon Technology Group Co., Limited puede realizar un análisis completo de coincidencia de potencia, teniendo en cuenta los requisitos de potencia del implemento y la curva de torsión del tractor, para recomendar la relación óptima.

Pregunta 3: ¿Qué tipo de lubricante debo utilizar en mi caja de cambios agrícola?

Respuesta: Recomendamos utilizar un aceite para engranajes de presión extrema (EP) de alta calidad con una viscosidad de SAE 80W-90 para la mayoría de los climas templados y SAE 85W-140 para climas tropicales. El aceite debe cumplir con especificaciones API GL-5 o superiores. Para las opciones de aceite sintético, ofrecemos un aceite para engranajes sintético de larga duración que proporciona un mejor rendimiento a altas temperaturas e intervalos de cambio de aceite más prolongados. Evite el uso de aceite de motor para automóviles, ya que carece de los aditivos EP necesarios para el contacto deslizante de alta presión en los dientes de los engranajes. Nuestra fábrica proporciona una hoja de especificaciones de lubricante detallada con cada caja de cambios agrícola.

Pregunta 4: ¿Cómo puedo evitar que la caja de cambios agrícola se sobrecaliente?

Respuesta: El sobrecalentamiento generalmente ocurre debido a niveles bajos de aceite, sobrecarga o operación del implemento a velocidades superiores al límite de diseño de la caja de cambios. Para evitar el sobrecalentamiento, asegúrese de que el nivel de aceite sea correcto y que el aceite esté limpio. Compruebe que el implemento no esté sobrecargado (por ejemplo, labrando demasiado profundo o cortando el césped demasiado rápido). Para aplicaciones de alta potencia, ofrecemos cajas de engranajes agrícolas con lubricación forzada y enfriador de aceite externo. Además, asegúrese de que el respiradero de la caja de cambios esté limpio y permita que la presión se iguale, ya que un respiradero bloqueado puede causar acumulación de presión y fugas de aceite. Si la temperatura de la caja de cambios excede constantemente los 90 °C, comuníquese con nuestra fábrica para una evaluación.

Pregunta 5: ¿Cuál es el nivel de ruido típico de una caja de cambios agrícola Raydafon y cómo se puede reducir?

Respuesta: Nuestras cajas de cambios agrícolas están diseñadas para un funcionamiento silencioso, con niveles de ruido típicos que oscilan entre 80 y 85 dB(A) a 1 metro a plena carga, según el modelo y la relación. El ruido se debe principalmente al engrane de los engranajes y al funcionamiento de los cojinetes. Para reducir el ruido, utilizamos engranajes helicoidales en lugar de engranajes de corte recto, dientes rectificados con precisión y rodamientos de alta calidad. Durante la instalación, asegúrese de que la caja de cambios esté montada de forma segura para evitar resonancias. Los cambios regulares de aceite y una lubricación adecuada también ayudan a mantener bajos niveles de ruido. Si el ruido aumenta repentinamente, puede indicar un problema con los rodamientos o engranajes que debe inspeccionarse de inmediato.

Conclusión: dominar la transmisión de potencia con la caja de cambios agrícola adecuada

La caja de cambios agrícola es un componente fundamental en los sistemas de toma de fuerza del tractor, ya que traduce la potencia del tractor en velocidad y par requerido por el implemento. Mediante la reducción de engranajes, permite el funcionamiento eficiente de una amplia gama de implementos, desde cultivadores y segadoras hasta empacadoras y cosechadoras. Los componentes internos (engranajes, ejes, cojinetes y carcasa) funcionan en perfecta armonía para ofrecer una transmisión de potencia confiable, mientras que la lubricación y el mantenimiento adecuados garantizan una larga vida útil. En Raydafon Technology Group Co., Limited, nuestra fábrica ha diseñado cajas de engranajes agrícolas que combinan alta eficiencia, durabilidad y versatilidad, satisfaciendo las demandas de la agricultura moderna.

Si está buscando especificar, actualizar o reemplazar una caja de cambios agrícola para su implemento impulsado por TDF,Póngase en contacto con Raydafon Technology Group Co., Limited hoy. Nuestro experimentado equipo de ingeniería trabajará con usted para identificar el modelo de caja de cambios, la relación de reducción y la configuración óptimos para su aplicación específica. Brindamos soporte técnico completo, incluida la integración de CAD, informes de prueba y capacitación en el sitio.Solicite su consulta gratuita sobre cajas de cambios y una cotización ahora de Raydafon Technology Group Co., Limited. Permítanos ayudarlo a impulsar sus operaciones agrícolas con precisión y confiabilidad.
