Caja de cambios de gusano

Raydafon, La fábrica de reductores de gusanos de alta calidad de China coincide con precisión con las necesidades de varios equipos y es su primera opción para encontrar un fabricante y proveedor confiable. Proporcionamos una calidad estable y soporte de precios razonable, y somos ampliamente utilizados en envases de alimentos, transmisión de maquinaria, maquinaria de carpintería, equipos agrícolas y otros escenarios.

Raydafon se centra en la optimización estructural y la mejora del rendimiento de los reductores de equipos de gusanos. Los productos usan aleación de aluminio de alta resistencia o carcasa de hierro fundido, que es fuerte y resistente a la corrosión y adecuada para condiciones de trabajo complejas con alta humedad, alto polvo o vibración frecuente. El engranaje de gusano interno está hecho de aleación de cobre de alto rendimiento, combinada con un gusano de acero de aleación de alta calidad, y después de la rectificación de precisión y el tratamiento térmico, la malla es suave, el ruido es bajo, la eficiencia de la transmisión es alta y la operación de baja temperatura se mantiene en condiciones de trabajo continuas, extendiendo la vida útil de la máquina completa.

Para mejorar la confiabilidad del producto, cada caja de cambios de Raydafon se somete a prueba de ejecución sin carga, prueba de sellado de sellado de aceite y prueba de contacto de la superficie del diente antes de salir de la fábrica para garantizar que no se fugas de aceite, sin ruido y sin error de ensamblaje. La parte de lubricación utiliza grasa sintética de alto rendimiento o aceite de engranaje para adaptarse al entorno de trabajo de -20 ℃ a +80 ℃. Algunos modelos se pueden equipar con una válvula de respiración para extender la vida útil del sello y reducir la frecuencia de mantenimiento.

Nuestra caja de cambios de gusanos no solo sirve a varios fabricantes de maquinaria y equipos domésticos, sino que también se exporta ampliamente a Europa, América, el sudeste asiático, el Medio Oriente y otros lugares, proporcionando soluciones de transmisión estables para clientes globales. Raydafon siempre se adhiere al principio de "transmisión más confiable y servicio más eficiente" y mejora continuamente los estándares de productos y la velocidad de respuesta al servicio.

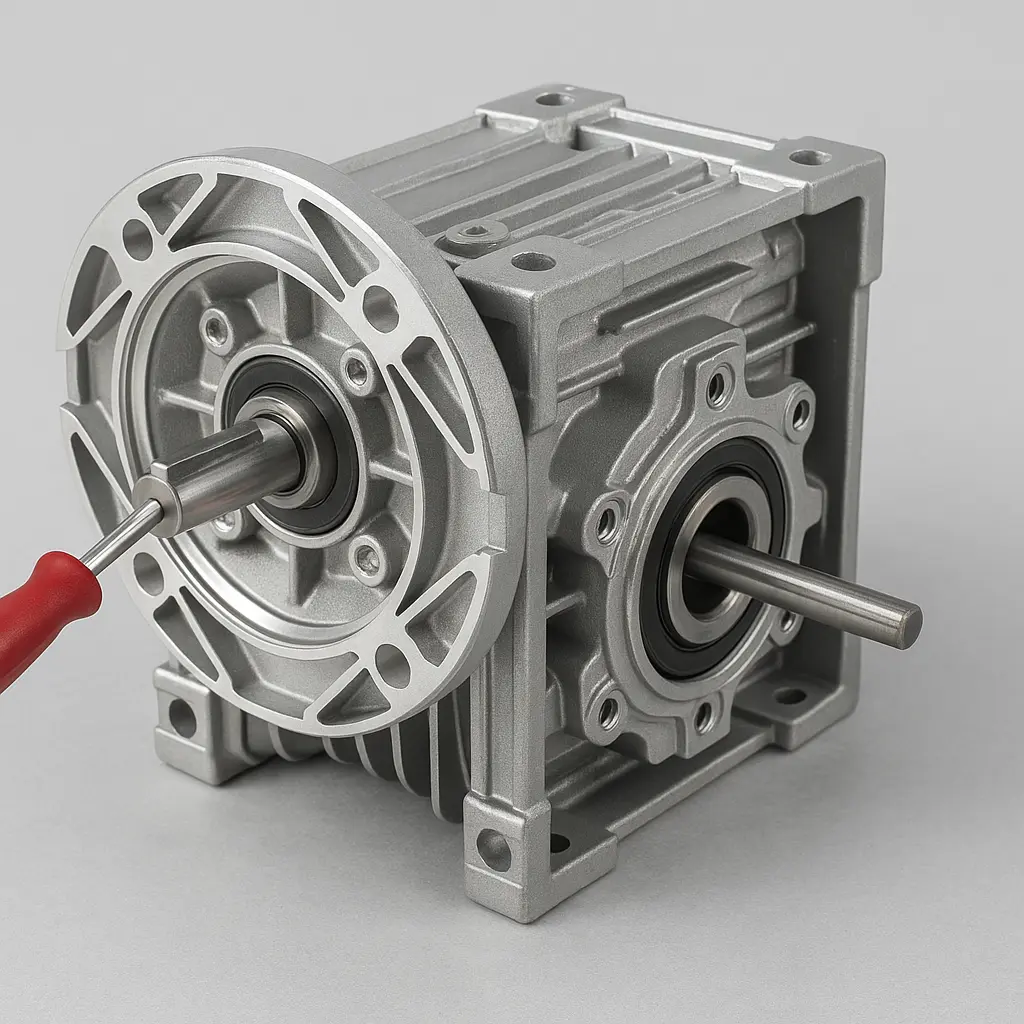

Cómo ajustar la reacción violenta en la caja de cambios de gusano

En el sistema de transmisión del reductor de engranajes de gusano, el tamaño de la reacción está directamente relacionado con la estabilidad operativa, la eficiencia de la transmisión y la vida útil del equipo. La llamada reacción violenta se refiere al pequeño espacio que debe reservarse entre las dos superficies de los dientes para evitar la interferencia y garantizar la malla lisa cuando el gusano y la rueda del gusano estén malhechado. La caja de cambios de gusano producida por Raydafon se ajusta con precisión antes de abandonar la fábrica, pero los cambios en la reacción son inevitables durante el uso o reinstalación a largo plazo, por lo que es muy necesario dominar el método de ajuste correcto.

Antes de ajustar la reacción, primero asegúrese de que el reductor esté en un estado de apagado y que la carga se haya descargado por completo para evitar cualquier riesgo de rotación. Limpie la superficie del reductor antes del desmontaje para asegurarse de que el proceso de ajuste vaya suavemente. Para el nmEquipo de gusano de la serie RVReducadores comúnmente utilizados por Raydafon, su diseño estructural tiene en cuenta la conveniencia del ajuste en el sitio. La mayoría de los modelos tienen un asiento de eje de entrada excéntrico o un mecanismo de precarga de brida, que puede lograr un ajuste fino de la reacción violenta a través de una operación simple.

En el proceso de operación específico, generalmente es necesario aflojar los pernos de fijación del eje del gusano en el extremo de entrada, y cambiar la profundidad de malla del gusano y la rueda del gusano ajustando la posición de la manga excéntrica o el asiento del rodamiento. La distancia axial entre los dos también se puede ajustar cambiando el grosor de la junta en el lado del eje de entrada o el lado de la rueda del gusano. Este tipo de estructura generalmente puede estabilizar la eliminación lateral entre 0.08 y 0.15 mm a través de control de precisión, asegurando tanto la buena eficiencia de malla como para no ser demasiado apretado para causar atasco o mayor desgaste.

Una vez completado el ajuste, se debe realizar una ejecución completa de la prueba de carga sin carga para confirmar que no hay ruido anormal, vibración o aumento de temperatura, y luego se debe realizar una prueba de carga completa. Es particularmente importante tener en cuenta que el espacio libre no se puede ajustar demasiado, de lo contrario causará una gran resistencia a la carrera, calentamiento severo de la superficie del diente e incluso daños tempranos. Si el desgaste lateral del engranaje es severo, o el rodamiento está suelto, la caja está deformada, etc. Durante el proceso de ajuste, debe detenerse y las piezas deben reemplazarse o se debe contactar el soporte técnico del fabricante.

Todas las cajas de cambios de gusano de Raydafon pasan la detección de contacto de la superficie del diente y las pruebas de operación sin carga antes de salir de la fábrica para asegurarse de que el espacio libre del par de cambios esté en las mejores condiciones. También proporcionamos a los usuarios instrucciones detalladas de guías de uso y mantenimiento. Si los usuarios encuentran dificultades de ajuste en el sitio, podemos proporcionar asistencia técnica remota, incluida la orientación de video o los servicios de análisis de dibujo estructural. Gracias a la estructura razonable y los altos estándares de ensamblaje, los productos de Raydafon han mostrado una buena estabilidad de la transmisión en muchos equipos de automatización, maquinaria de transmisión y maquinaria de embalaje, y pueden mantener una respuesta precisa incluso en condiciones de inicio complejas o de alta frecuencia. Ajustar correctamente el espacio libre lateral es un requisito previo importante para garantizar la operación estable a largo plazo del equipo. Si tiene más preguntas técnicas sobre la estructura del producto o la instalación en el sitio, no dude en comunicarse con el equipo técnico de Raydafon, y proporcionaremos soporte oportuno y profesional.

Cómo calcular la relación de la caja de cambios de gusanos

Al seleccionar o diseñar uncaja de cambios de gusano, El cálculo de la relación de transmisión (es decir, la relación de reducción) es uno de los parámetros clave. Como fabricante profesional de reductores de equipos de gusanos, Raydafon recomienda que domine con precisión este parámetro antes de seleccionar un modelo para garantizar que la velocidad de salida y el torque satisfagan las necesidades reales.

El método de cálculo de relación de transmisión para un reductor de engranaje de gusano es muy directo, y su fórmula básica es:

Relación de transmisión = número de dientes de la rueda del gusano ÷ número de cabezas de gusano

Entre ellos, el número de dientes de la rueda del gusano generalmente se marca en la placa de identificación del producto o el dibujo técnico, y los valores comunes son 30, 40, 50, 60, etc.; El número de cabezas de gusano suele ser 1 o 2, lo que indica cuántos dientes gira la rueda de gusano por turno del gusano.

Por ejemplo, si la rueda del gusano tiene 40 dientes y el gusano es de una sola cabeza (1 cabeza), la relación de transmisión es:

40 ÷ 1 = 40, es decir, la velocidad de salida es 1/40 de la velocidad de entrada.

Si el gusano es de doble extremo (2 cabezas), entonces con el mismo número de dientes de engranaje de gusano, la relación de transmisión es:

40 ÷ 2 = 20, el efecto de desaceleración se reduce a la mitad, pero la velocidad de salida aumenta.

En la serie de productos reales de Raydafon, proporcionamos una variedad de relaciones de velocidad estándar de i = 7.5 a i = 100 para cumplir con los requisitos de conversión de velocidad y torque en diferentes condiciones de trabajo. Algunos modelos también admiten combinaciones de múltiples etapas para lograr una salida de relación de transmisión más grande, como 40: 1 en la primera etapa y 5: 1 en la segunda etapa, y la relación de transmisión total puede alcanzar 200: 1.

Vale la pena señalar que en el uso real, además de la relación de transmisión, factores como el par de salida, la pérdida de eficiencia y el ciclo de trabajo también deben considerarse de manera integral. Si la relación de reducción es demasiado grande, la eficiencia disminuirá y el volumen aumentará; Si es demasiado pequeño, el par de salida será insuficiente y la carga no se puede conducir.

Raydafon puede recomendar rápidamente la combinación apropiada del modelo y la relación de velocidad en función de la potencia de entrada, la velocidad de funcionamiento, las características de carga y otros parámetros proporcionados por el cliente. Nuestro equipo técnico puede proporcionar servicios completos de cálculo de selección para garantizar que el equipo logre el rendimiento esperado en la operación real. Si tiene alguna pregunta sobre el cálculo de la relación de velocidad o la coincidencia del producto, no dude en comunicarse con Raydafon para obtener soporte técnico y sugerencias personalizadas.
