Engranaje de anillo

RaydafonLa serie de engranajes de anillo de anillo incluye anillos de engranajes internos, anillos de engranajes segmentados, anillos de engranajes de servicio pesado de gran módulo y otros tipos, que se utilizan ampliamente en cojinetes de giro, sistemas de guiñada de energía eólica, tocadiscos de maquinaria de ingeniería, dispositivos de transmisión de servicio pesado y otros campos. ¡Raydafon, como fabricante y fábrica profesional en China, es su primera opción!

Utilizamos acero de aleación de alta resistencia como material básico, combinado con pasatiempos de engranajes CNC, molienda de engranajes y otros procesos de procesamiento para garantizar que el acabado de la superficie del diente y la precisión de la mezcla cumplan con los estándares de la industria. Para el equipo de anillo de gran tamaño, estamos equipados con una línea de tratamiento térmico dedicada, que puede lograr el tratamiento de carburación o enfriamiento de inducción de círculo completo para mejorar la resistencia a la fatiga y la resistencia al desgaste. Todos los productos se producen completamente en nuestras propias fábricas, y los parámetros clave, como el error de tono y el enrollamiento radial, se detectan mediante instrumentos de medición de perfil de tres coordenados y otros equipos para garantizar un ensamblaje suave y sin ruido anormal durante la operación.

En la actualidad, Raydafon'sEngranaje de anilloLos productos se han utilizado ampliamente en grúas de torre, máquinas de escudo, estaciones de trabajo automatizadas y otros equipos, y exportados a Alemania, Brasil, India y otros países. Con calidad estable y entrega oportuna, hemos ganado cooperación a largo plazo con muchos fabricantes de equipos en el hogar y en el extranjero. Ya sea que necesite un pequeño lote de muestras para la instalación de prueba o la compra a granel, Raydafon puede proporcionar un soporte sólido para su proyecto con servicios profesionales y excelentes productos. Siéntase libre de contactarnos para muestras o citas, y nuestro equipo técnico proporcionará sugerencias rápidas de respuesta y selección basadas en sus requisitos de dibujo.

Cómo medir el tamaño del engranaje de anillo

Muchos clientes a menudo no saben dónde comenzar a medir al reemplazar o personalizar el engranaje del anillo (anillo de engranajes). De hecho, este trabajo no es complicado. Siempre que domine algunos parámetros de tamaño clave, puede determinar si coincide con las necesidades del equipo.

Primero mira el diámetro exterior.

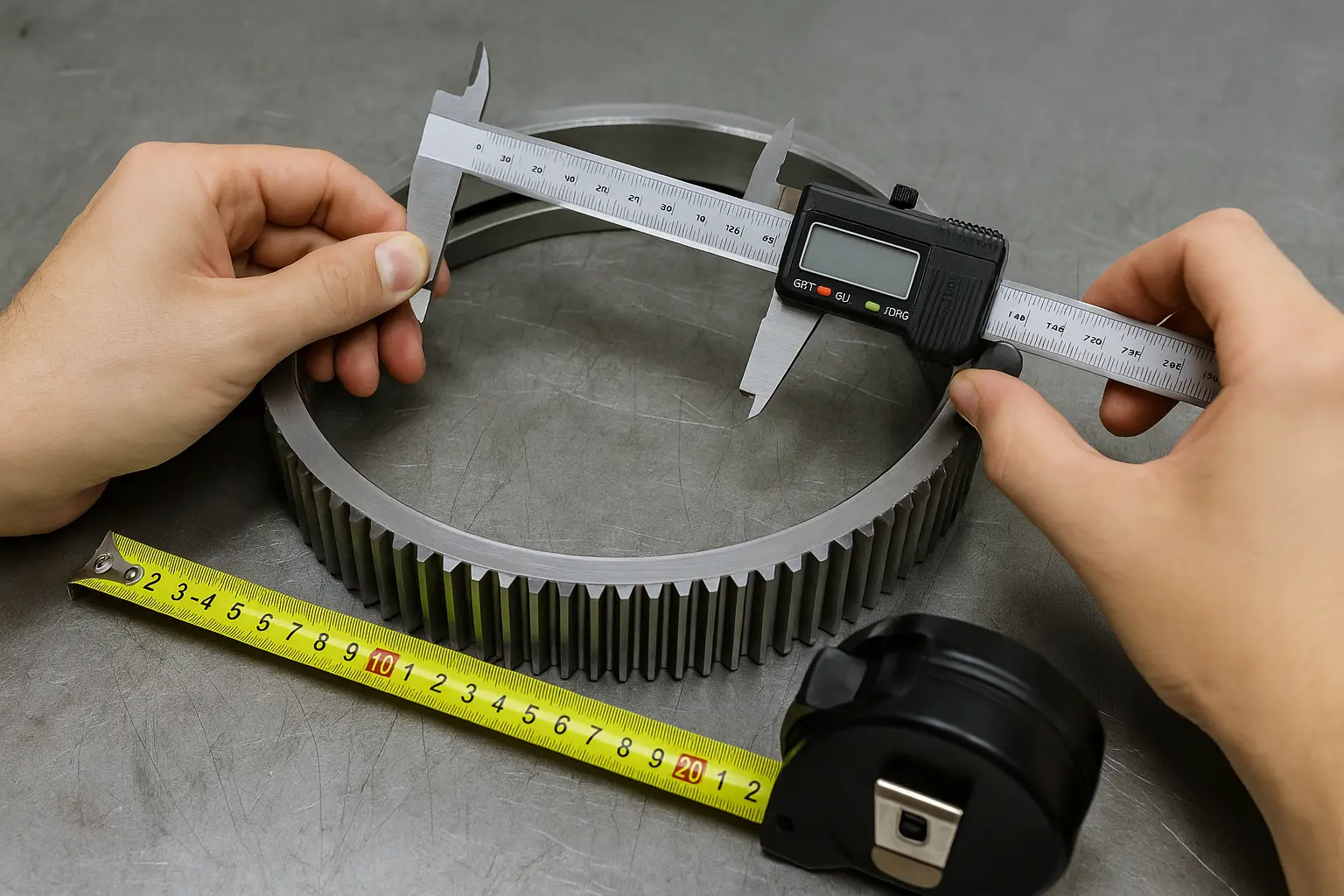

Use una pinza para medir la distancia desde el borde más externo del anillo de engranajes hasta el borde más externo, que es el llamado "diámetro exterior". Este valor determina el espacio ocupado por el anillo de engranajes en la estructura general. No puede ser demasiado grande o demasiado pequeño, y debe adaptarse a la posición de su equipo original.

El segundo es el diámetro interno.

Este es el diámetro del orificio circular en el medio del anillo de engranajes. Algunos clientes lo llaman el "agujero del eje". Este tamaño debe ser completamente consistente con el eje o la brida en la posición de instalación en su equipo, de lo contrario no encajará o estará suelto.

El siguiente es el número de dientes.

Simplemente cuente los dientes uno por uno, no es complicado. Este valor afectará la relación proporcional de la transmisión de engranajes. Si no corresponde al equipo solar y el equipo planetario coincidente, el equipo no funcionará normalmente.

El módulo también es crítico.

El módulo es del tamaño de cada diente, que está relacionado con la distancia entre los dientes. Esto se puede calcular usando la fórmula: módulo = diámetro exterior ÷ (número de dientes + 2). Si no está seguro, puede decirnos la cantidad de dientes y diámetro exterior, y lo ayudaremos a calcular.

También hay ancho del diente y ángulo de los dientes.

Algunos equipos son sensibles al ruido y la carga, por lo que debe considerar el ancho del diente (grosor de los dientes) y el ángulo de presión (la inclinación de los dientes, generalmente 20 grados). Estos afectan la suavidad de la malla y también están relacionados con la vida.

Si elengranaje de anilloTiene agujeros de tornillo, recuerde medir el espacio del orificio y las especificaciones de rosca.

Algunos engranajes de anillo tienen agujeros de tornillo para fijar. Mida el tamaño, el número y el círculo de disposición (PCD) de los agujeros y envíenoslos, para que podamos confirmar rápidamente si es universal o si el molde debe modificarse.

Por qué elegir el equipo de anillo de Raydafon

Elegir el equipo de anillo de Raydafon esencialmente elige una solución de transmisión confiable de alta precisión que puede soportar pruebas de carga a largo plazo. Raydafon se especializa en la fabricación de varios engranajes de precisión. Con un sistema de producción maduro y un control extremo de los detalles, nuestros productos de engranaje de anillo no solo son de calidad estable, sino que también tienen una buena versatilidad y compatibilidad. Se usan ampliamente en estructuras de transmisión de núcleo, como los aumentos de la velocidad de la energía eólica, los reductores planetarios y los sistemas de accionamiento de maquinaria de ingeniería.

Nuestro equipo de anillo está hecho de acero de aleación de carburado, acero fundido de alta resistencia o materiales de acero inoxidable personalizados, y es de precisión forjada y tratada con calor según el escenario de uso. La dureza de la superficie del diente puede alcanzar hasta HRC60. En términos de tecnología, utilizamos múltiples enlaces de procesamiento de precisión, como CNC, el recorte de perfil de dientes y el lapso de diámetro interno del engranaje de anillo, y usamos el centro de medición de engranajes para inspeccionar completamente las dimensiones clave, como el error de dirección de dientes y el resumen radial para garantizar que cada producto pueda lograr una altura coincidencia e interferencia con el portador planetario y el eje del engranaje.

Raydafon es consciente de que diferentes industrias tienen diferentes requisitos para los productos de equipo anillo, por lo que proporcionamos una variedad de especificaciones y servicios de personalización no estándar. Desde engranajes de anillo de servicio pesado de gran módulo hasta pequeños engranajes de anillo de alta precisión del módulo, podemos producir a la demanda y entregar muestras tan pronto como se confirme 10 días hábiles después de confirmar el dibujo. Al mismo tiempo, nuestro engranaje de anillo también admite estructuras de engranajes internos y externas, que pueden cumplir con los requisitos estructurales de diversas condiciones de trabajo, como mecanismos de guiñada de energía eólica, cajas de transmisión automáticas y dispositivos mecánicos.

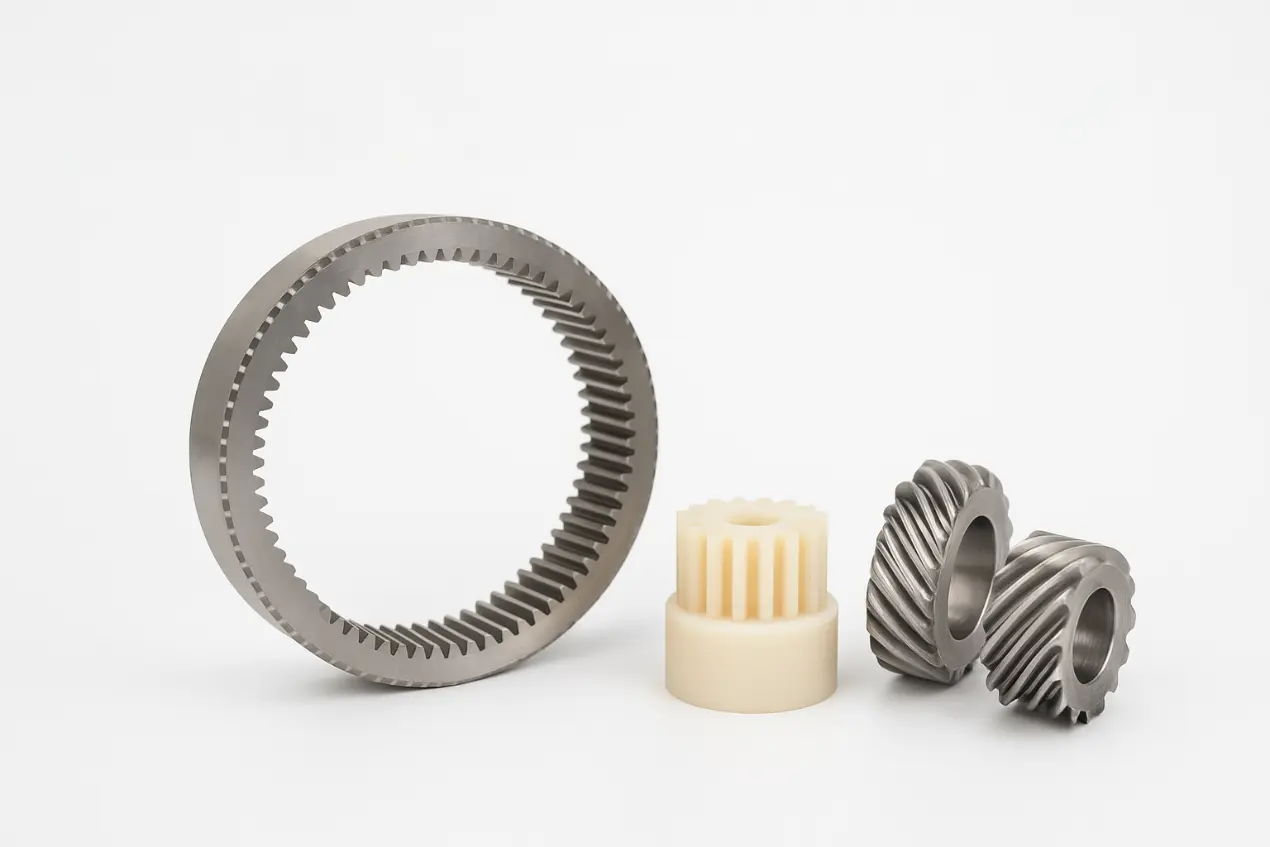

Raydafon no solo produce equipo de anillo, sino que también tiene una línea completa de productos de engranaje de precisión, que incluye equipo de plástico, engranaje de bisel, equipo de tornillo, etc. Ya sea que sea un cliente que busque equipos de oficina tranquilos y livianos, o un cliente industrial que requiere resistencia pesada y resistente al desgaste, podemos proporcionar una solución única. Elegir Raydafon significa elegir un fabricante técnico que realmente comprenda los engranajes, controle los costos y no comprometa la calidad. Si tiene preguntas técnicas sobre la aplicación de engranajes de anillo, o está buscando engranajes de anillo de alta precisión que sean adecuados para un determinado dispositivo, no dude en comunicarse con nuestro equipo técnico. Raydafon proporcionará un "circuito cerrado de energía" estable y confiable para su sistema de transmisión.
