Cómo funciona una caja de cambios planetaria

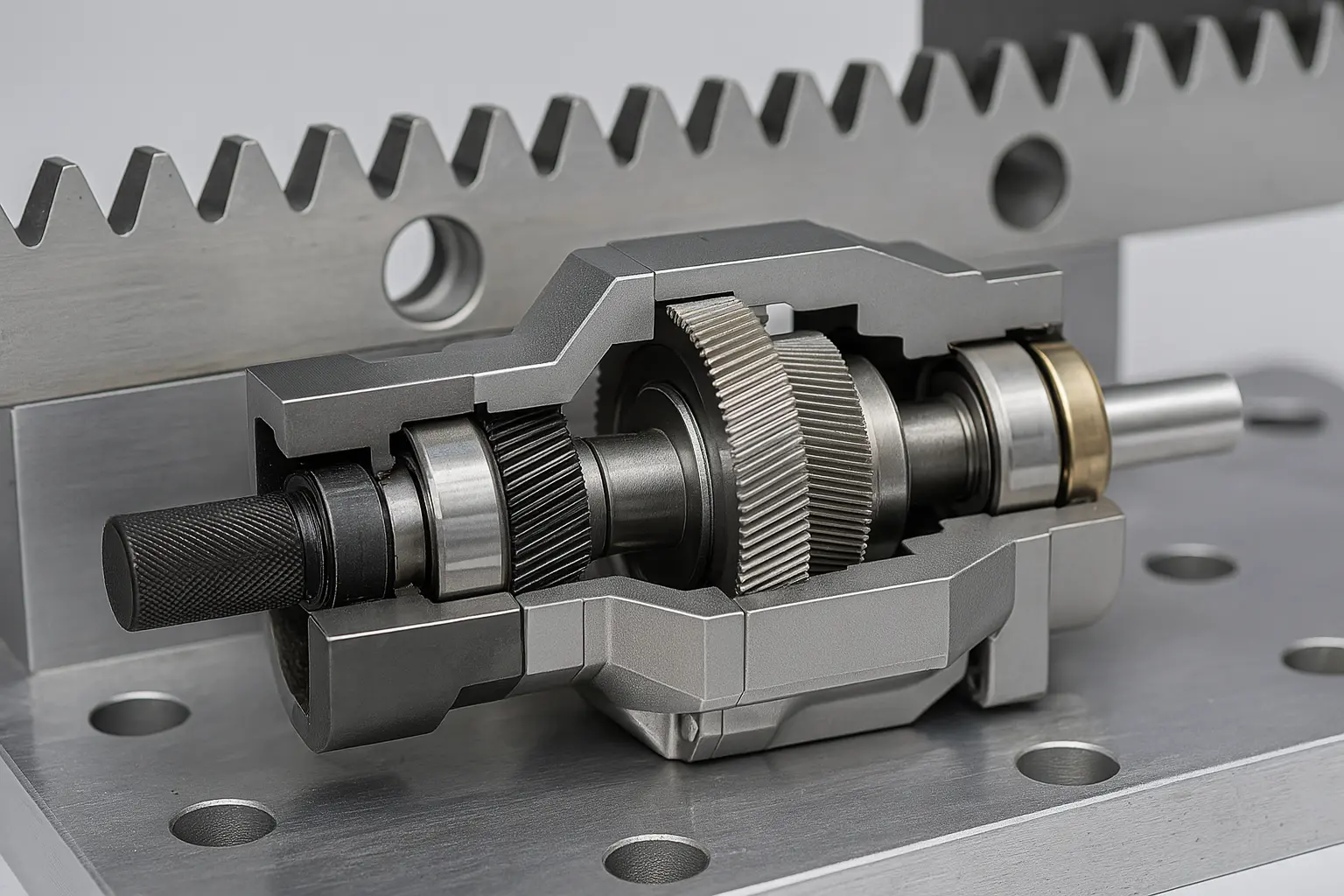

La estructura básica de un reductor planetario consta de tres partes clave: el engranaje solar central (piñón en el extremo de entrada), el engranaje planetario que gira a su alrededor y el anillo de engranaje interno envuelto alrededor del exterior. La potencia se transmite desde el motor, primero conduce el engranaje solar para girar, y luego el engranaje solar impulsa múltiples engranajes planetarios para girar. Estos engranajes planetarios giran mientras giran a lo largo del engranaje solar, y finalmente transmiten la potencia al eje de salida a través del portador planetario fijado en ellos.

Este método de "malla múltiple" permite que la fuerza se comparta entre múltiples engranajes, que no solo tiene una salida suave y bajo ruido, sino que también tiene una capacidad de carga más fuerte que las estructuras de engranajes ordinarios. Los reductores planetarios de Raydafon pueden generar un torque más alto en las mismas condiciones de volumen, con una estructura compacta, adecuada para equipos con espacio de instalación limitado pero requisitos de rendimiento de transmisión alto, como servomotos, brazos robóticos automatizados, módulos de accionamiento de rastreadores, máquinas de embalaje, etc.

La relación de transmisión de un reductor planetario depende de la relación de transmisión y del número de etapas. En general, una sola etapa puede alcanzar 310: 1, una etapa de dos etapas se puede ampliar a 20100: 1, e incluso se puede hacer una combinación de tres etapas para condiciones de trabajo que requieren una relación de reducción más grande. Raydafon proporciona una estructura de relación de velocidad estándar y admite una combinación de cascada personalizada, estableciendo la velocidad de salida y el rango de torque de acuerdo con las necesidades del cliente.

Debido a que el engranaje planetario interno cambia constantemente la posición de la fuerza durante la rotación, el engranaje se usa uniformemente y toda la máquina tiene una vida útil más larga. Además, utilizamos engranajes de acero de aleación endurecidos, cojinetes de precisión y estándares de ensamblaje de reacción baja, lo que hace que el reductor no solo sea estable en la salida, sino también una alta precisión de posicionamiento, adecuado para el inicio y la parada repetidos, hacia adelante y las condiciones de carga de inercia baja.

Las ventajas básicas de los reductores planetarios son de alta eficiencia, alta densidad de par, pequeño tamaño y buen control de concentricidad. Raydafon tiene soluciones maduras en el diseño del conjunto de cambios, sistema de lubricación, coincidencia de brida de salida, etc., que pueden cubrir las necesidades reales de diferentes sistemas industriales. Si está evaluando la optimización del sistema de transmisión, podemos hacer coincidir rápidamente la combinación de modelo y estructura apropiada de acuerdo con los parámetros del motor y los requisitos de carga que proporcione. Bienvenido para consultar la selección.

Cómo calcular la relación de engranajes de la caja de cambios planetaria

Al usar o seleccionar un reductor planetario, el cálculo de la relación de transmisión (relación de reducción) es un paso básico y crítico. La relación de transmisión determina la velocidad y el par del eje de salida, y tiene un impacto directo en la eficiencia operativa del equipo y la coincidencia de carga. Al diseñar un sistema de reducción planetaria, Raydafon coincidirá con la estructura de relación de velocidad adecuada de acuerdo con las necesidades reales para garantizar un uso estable y eficiente.

La fórmula para calcular la relación de transmisión de un reductor planetario en realidad no es complicada. La estructura más común es que el engranaje solar está activo, el anillo interno es fijo y el portador del planeta se emite. Bajo esta estructura, la fórmula para calcular la relación de transmisión es:

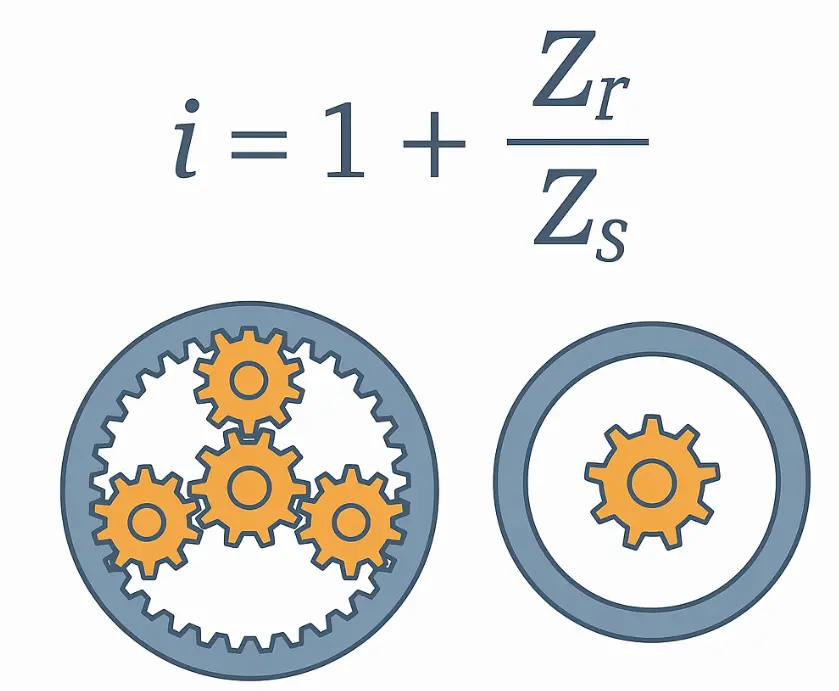

Relación de transmisión I = 1 + (ZR / ZS)

Dónde:

Zr es el número de dientes en el anillo interno

ZS es la cantidad de dientes en el engranaje solar

Para un ejemplo simple: si el número de dientes en el engranaje solar es 20 y el número de dientes en el anillo interno es de 60, entonces la relación de transmisión es:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Es decir, el motor gira 4 veces, el eje de salida gira 1 tiempo y la relación de reducción es 4: 1.

En los reductores planetarios diseñados por Raydafon, la relación de transmisión comúnmente utilizada cubre un rango de 3: 1 a 100: 1, que se logra a través de una combinación de estructuras de una sola etapa, dos etapas o tres etapas.

Estructura de una sola etapa Por lo general, la relación de velocidad es 3 ~ 10

La relación de velocidad de estructura de dos etapas es 15 ~ 100

Estructura de tres etapas adecuada para ocasiones de baja velocidad de carga pesada que requieren una relación de reducción más grande

Además de calcular la relación de velocidad, también es importante tener en cuenta que los grupos planetarios de diferentes niveles superpondrán la fricción interna, lo que tendrá un ligero impacto en la eficiencia. Por lo tanto, bajo la premisa de que la relación de velocidad permite, intente elegir una combinación de bajo nivel más eficiente.

Raydafon puede recomendar una relación de transmisión razonable y un nivel estructural basado en la velocidad del motor, los requisitos de velocidad de salida, el par de carga y otros datos proporcionados por el cliente, y proporcionar dibujos de parámetros y sugerencias de selección para ayudarlo a evitar errores en la etapa inicial de selección y garantizar un funcionamiento confiable del equipo. Si no está seguro sobre el cálculo de la relación de transmisión, también puede contactarnos directamente y ayudaremos a calcular y coincidir con el modelo apropiado.
