¿Por qué se utilizan engranajes helicoidales de precisión para aplicaciones de alta reducción?

Dentro de la carcasa compacta de un brazo robótico industrial, un servomotor gira a 6.000 revoluciones por minuto. Sin embargo, el eje de salida se mueve con precisión lenta y deliberada, ejerciendo cientos de Newton-metros de torque para colocar una carga útil pesada. El componente que hace posible esta dramática transformación es unEngranaje de precisión: el engranaje helicoidal. Ingrese a cualquier instalación de fabricación y encontrará engranajes helicoidales funcionando en transportadores, elevadores, máquinas herramienta y equipos de embalaje. Son los héroes anónimos de la transmisión de potencia mecánica, ya que convierten una entrada de alta velocidad y bajo par en una salida de baja velocidad y alto par con una simplicidad que otros tipos de engranajes no pueden igualar. Pero, ¿por qué los engranajes helicoidales son la opción predeterminada para aplicaciones de alta reducción? La respuesta está en una combinación única de geometría, ciencia de materiales y física que otros sistemas Precision Gear simplemente no pueden replicar.

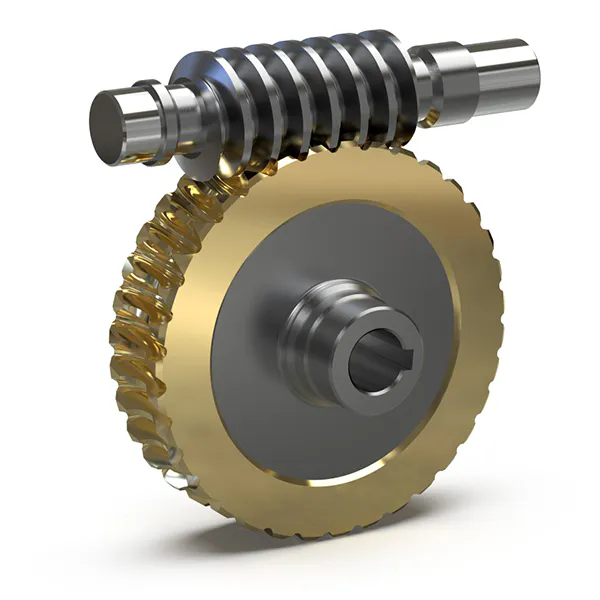

Un par de engranajes helicoidales consta de un tornillo sin fin (el elemento impulsor) y una rueda dentada (el elemento impulsado). Esta configuración ofrece una solución elegante a un problema de ingeniería fundamental: cómo lograr grandes reducciones de velocidad en una sola etapa. Un tornillo sin fin de arranque único con una rueda de 60 dientes ofrece una relación de reducción de 60:1 en un paquete compacto. Lograr la misma reducción con engranajes rectos requeriría una disposición de varias etapas, lo que aumentaría la complejidad, el costo y el espacio. Más allá de la capacidad de reducción, los engranajes helicoidales ofrecen dos beneficios adicionales que son fundamentales en muchas aplicaciones: proporcionan un funcionamiento suave y silencioso y pueden diseñarse para autobloquearse, evitando el movimiento inverso cuando se corta la energía. Este artículo explora los fundamentos técnicos del predominio del engranaje helicoidal en aplicaciones de alta reducción, desde sus principios geométricos hasta la elección de materiales que definen su rendimiento.

Tabla de contenido

• 1. ¿Qué hace que la geometría de un engranaje helicoidal sea ideal para alta reducción?
• 2. ¿Cómo afecta la acción deslizante de los engranajes helicoidales a la eficiencia y al desgaste?
• 3. ¿Por qué es fundamental la función de autobloqueo en aplicaciones de alta reducción?
• 4. ¿Qué especificaciones técnicas definen un engranaje helicoidal de precisión de alta calidad?
• 5. Conclusión
• 6. Preguntas frecuentes (FAQ)

1. ¿Qué hace que la geometría de un engranaje helicoidal sea ideal para alta reducción?

Para comprender por qué los engranajes helicoidales destacan en aplicaciones de alta reducción, primero debemos comprender su geometría. Imagine un perno estándar. Al girarlo avanza linealmente a lo largo de su eje roscado. Ahora imagina que envuelve ese perno en un círculo, de modo que sus hilos se conviertan en una hélice continua. Eso es un gusano. La rueda que engrana con él es un engranaje con dientes especialmente cortados que coinciden con el perfil de la rosca del gusano. Cuando el gusano gira, sus roscas se enganchan con los dientes de la rueda, obligando a la rueda a girar. Este es el principio fundamental del funcionamiento del engranaje helicoidal.

La clave para una alta reducción radica en la relación entre la rotación del gusano y la rotación de la rueda. Para un gusano de arranque único (un gusano con un solo hilo continuo), cada rotación completa del gusano avanza exactamente un hilo. Este hilo empuja contra un diente de la rueda, lo que hace que la rueda se mueva un diente. Si la rueda tiene 60 dientes, entonces el gusano debe girar 60 veces para completar una rotación completa de la rueda. La relación de reducción es simplemente el número de dientes de la rueda. Esta es una reducción de 60:1 lograda en un solo par de engranajes. Por el contrario, lograr una reducción de 60:1 con engranajes rectos requeriría al menos tres etapas, cada una con sus propios ejes, cojinetes y carcasa, lo que aumentaría significativamente la complejidad y el costo de la transmisión.

La geometría se vuelve aún más poderosa cuando se consideran gusanos con múltiples inicios. Un gusano de dos entradas tiene dos roscas, avanzando dos dientes por rotación, lo que resulta en una relación de reducción de los dientes de la rueda dividida por dos. Un gusano de tres inicios divide la proporción por tres. Esta flexibilidad permite a los diseñadores equilibrar la relación de reducción con la eficiencia. Las relaciones de reducción más altas generalmente significan una menor eficiencia, ya que se requiere más deslizamiento. Los gusanos de arranque múltiple ofrecen mayor eficiencia pero menores índices de reducción. Esta relación geométrica simple (la relación es igual al número de dientes dividido por los arranques) es lo que hace que los engranajes helicoidales sean una solución tan elegante para aplicaciones de alta reducción. Con una sola etapa, puede lograr relaciones desde 5:1 hasta más de 100:1, un rango que es difícil de igualar con otros tipos de Precision Gear.

Más allá del cálculo de la relación, la geometría del engranaje helicoidal también afecta a su capacidad de carga. El hilo del gusano es una hélice continua, lo que significa que hay varios dientes en contacto en un momento dado. Esto distribuye la carga sobre un área más grande, lo que reduce la tensión de contacto y permite que el engranaje maneje pares de torsión más altos que un engranaje recto comparable. En nuestra fábrica, fabricamos engranajes helicoidales con perfiles de rosca rectificados con precisión para garantizar el máximo contacto y una mínima concentración de tensión. Esta ventaja geométrica es la razón por la que los engranajes helicoidales son los engranajes de precisión preferidos para aplicaciones que requieren un par elevado en un factor de forma compacto.

2. ¿Cómo afecta la acción deslizante de los engranajes helicoidales a la eficiencia y al desgaste?

A diferencia de los engranajes rectos o helicoidales, donde los dientes ruedan entre sí con un deslizamiento mínimo, el contacto entre un tornillo sin fin y su rueda es predominantemente deslizante. Imagínese un trozo de tiza arrastrándose por una pizarra. El hilo del gusano se desliza por la cara de cada diente a medida que gira, creando fricción que genera calor y consume energía. Esta acción deslizante es la razón principal por la que los engranajes helicoidales son menos eficientes que otros tipos de engranajes. Dependiendo de la relación de reducción y los parámetros de diseño, la eficiencia puede variar desde el 50 % (para diseños autoblocantes de relación alta) hasta más del 90 % (para diseños de arranque múltiple de relación baja).

Esto no es un defecto de diseño; es una consecuencia física de la geometría. La rosca del gusano es esencialmente un tornillo y los dientes de la rueda son la "tuerca". En cualquier par tornillo-tuerca, el deslizamiento es el movimiento fundamental. El beneficio es que este deslizamiento permite un acoplamiento continuo y suave, eliminando el impacto y el ruido que pueden ocurrir con los engranajes de contacto rodante. En aplicaciones donde el bajo ruido y la vibración son esenciales, como en equipos de fabricación de precisión o dispositivos médicos, esta compensación bien vale la pérdida de eficiencia.

Para controlar la fricción y el desgaste causado por el deslizamiento, los engranajes helicoidales dependen de una combinación cuidadosamente diseñada de materiales y lubricación. El gusano suele estar hecho de acero endurecido, como 42CrMo4 o 20MnCr5, que proporciona una superficie dura y resistente al desgaste. La rueda está hecha de un material más blando, normalmente bronce fosforado (CuSn12 o similar). El bronce actúa como un material de "sacrificio", amoldándose a la rosca del gusano y reduciendo el desgaste del componente más caro del gusano. El bronce también tiene excelentes propiedades de soporte, reduciendo el coeficiente de fricción. La diferencia de dureza (el tornillo sin fin suele ser de 58 a 62 HRC, mientras que la rueda de bronce es de 80 a 100 HB) es una elección de diseño deliberada. El bronce más blando se desgasta preferentemente, protegiendo el gusano y permitiendo una larga vida útil.

La lubricación es igualmente crítica. Los engranajes helicoidales requieren un aceite de alta viscosidad con aditivos de presión extrema (EP) para mantener una película lubricante suficiente bajo altas presiones y velocidades de deslizamiento. Sin una lubricación adecuada, el contacto deslizante provocará rápidamente desgaste adhesivo, raspaduras y fallas prematuras. Nuestra fábrica recomienda lubricantes específicos para cada uno de nuestros productos Precision Gear, según la carga, velocidad y condiciones de operación. También diseñamos nuestras carcasas de engranajes con capacidad de aceite adecuada y aletas de enfriamiento para disipar el calor generado por la fricción.

La siguiente tabla resume las propiedades clave del material y la lubricación para un engranaje helicoidal de precisión típico de alta calidad.

Comprender esta acción de deslizamiento es esencial para cualquiera que seleccione un engranaje de precisión para aplicaciones de alta reducción. El compromiso entre eficiencia y funcionamiento suave, combinado con la selección adecuada de material y lubricación, es lo que hace exitoso el diseño de un engranaje helicoidal. Nuestra fábrica ha perfeccionado estas compensaciones a lo largo de décadas de experiencia, optimizando nuestros productos Precision Gear para ofrecer un rendimiento confiable y duradero en las aplicaciones más exigentes.

3. ¿Por qué es fundamental la función de autobloqueo en aplicaciones de alta reducción?

Imagine un montacargas que transporta una carga pesada. De repente, se corta la luz. El motor se detiene y la carga comienza a descender por gravedad, acelerando a una velocidad peligrosa. En una caja de cambios típica, esto sucedería. En un sistema de engranaje helicoidal correctamente diseñado, no es así. La carga se detiene y queda suspendida, mantenida en su lugar por la fricción entre el tornillo sin fin y la rueda. Esta es la característica de autobloqueo, una propiedad exclusiva de los engranajes helicoidales que es fundamental en muchas aplicaciones de alta reducción.

La condición de autobloqueo surge de la misma geometría que confiere a los engranajes sin fin su alta capacidad de reducción. El gusano es un tornillo y la rueda es una tuerca. Cuando se deja de girar el tornillo, la tuerca no hace retroceder el tornillo a menos que se supere la fricción. En un engranaje helicoidal, el autobloqueo se produce cuando el ángulo de fricción (determinado por el coeficiente de fricción y el ángulo de presión) excede el ángulo de avance de la rosca del gusano. Cuando se cumple esta condición, la carga sobre la rueda no puede superar la fricción para hacer girar el gusano. El sistema se bloquea y mantiene la carga en su lugar.

La función de autobloqueo no es automática. Depende de la relación de reducción y del coeficiente de fricción. En general, un gusano de arranque único con una relación de reducción de 30:1 o superior será autoblocante en condiciones operativas típicas. Una mayor fricción (debido a una mayor carga o una peor lubricación) hace que el autobloqueo sea más efectivo. Por el contrario, una menor fricción puede reducir o eliminar el autobloqueo. Esta es la razón por la que la selección del lubricante es fundamental: un lubricante que sea demasiado eficaz para reducir la fricción puede anular inadvertidamente la capacidad de autobloqueo del engranaje.

El autobloqueo es una característica de seguridad crucial en muchas aplicaciones. Elimina la necesidad de frenos u otros dispositivos de sujeción, simplificando el diseño y reduciendo costes. También mejora la seguridad al evitar movimientos involuntarios durante la pérdida de energía. Por ejemplo, en un sistema transportador, el autobloqueo evita que la correa retroceda cuando el motor está apagado. En una máquina herramienta, mantiene la herramienta en posición durante un corte de energía. Esta característica es la razón por la que los engranajes helicoidales se utilizan ampliamente en polipastos, elevadores y cualquier aplicación donde se requiera retención de carga.

La compensación es la eficiencia. Los engranajes helicoidales autoblocantes son inherentemente menos eficientes que los diseños no autoblocantes porque se requiere fricción para lograr el efecto de bloqueo. La misma fricción que sostiene la carga también le quita energía al sistema durante el funcionamiento normal. En aplicaciones donde no se requiere retención de carga, se puede utilizar un gusano de arranque múltiple con un coeficiente de fricción más bajo para mejorar la eficiencia.

Nuestros ingenieros de fábrica pueden calcular la condición de autobloqueo para cualquier diseño específico, teniendo en cuenta la relación de reducción, el ángulo de presión y el coeficiente de fricción esperado. Este análisis garantiza que nuestros productos Precision Gear cumplan con los requisitos específicos de cada aplicación, equilibrando la necesidad de retención de carga con la necesidad de eficiencia.

4. ¿Qué especificaciones técnicas definen un engranaje helicoidal de precisión de alta calidad?

Seleccionar un engranaje de precisión para una aplicación de alta reducción requiere una evaluación exhaustiva de las especificaciones técnicas. Estos parámetros definen el rendimiento, la longevidad y la idoneidad del equipo para una aplicación determinada. La siguiente tabla proporciona una descripción general de las especificaciones clave de nuestros productos de engranajes helicoidales de precisión. Cada parámetro se controla cuidadosamente durante nuestro proceso de fabricación para garantizar un rendimiento constante y confiable.

Cada especificación de esta tabla cuenta una historia sobre el rendimiento del equipo. La distancia entre centros determina el tamaño del engranaje y la capacidad de torsión. Una distancia entre centros más grande permite engranajes más grandes, que pueden soportar cargas más altas. La relación de reducción es el parámetro principal que define la función del engranaje. El módulo y el perfil de los dientes determinan la resistencia y la suavidad del funcionamiento del engranaje. El grado de precisión del engranaje, normalmente DIN 4 a 6 para engranajes helicoidales de alta calidad, afecta directamente el ruido, la vibración y la suavidad de la transmisión. Los productos Precision Gear de nuestra fábrica se fabrican según DIN 5 o superior, lo que garantiza un rendimiento excepcional en aplicaciones exigentes.

Nuestra fábrica utiliza equipos avanzados de medición y rectificado CNC para lograr y verificar estas especificaciones. Nuestras máquinas rectificadoras pueden producir perfiles de dientes con una precisión de micras, lo que garantiza el patrón de engranaje y la distribución de carga correctos. Nuestro equipo de medición, incluidos probadores de engranajes y máquinas de medición de coordenadas, verifica que cada engranaje cumpla con las tolerancias especificadas. Esta atención al detalle es lo que distingue un Precision Gear de alta calidad de uno estándar, y es la razón por la que nuestros productos son confiables en industrias donde la confiabilidad y la precisión son primordiales.

5. Conclusión

El engranaje helicoidal de precisión es una clase magistral sobre compensaciones en ingeniería. Su geometría proporciona relaciones de reducción naturales de alta velocidad que son difíciles de lograr con otros tipos de engranajes. Su acción deslizante, si bien reduce la eficiencia, permite un funcionamiento suave y silencioso y permite una capacidad de autobloqueo que es fundamental para la seguridad en muchas aplicaciones. La combinación de tornillos sin fin de acero endurecido y ruedas de bronce, respaldadas por una lubricación adecuada, produce un sistema de transmisión duradero que brinda años de servicio confiable. Ya sea que esté diseñando un sistema transportador, una máquina herramienta o un implemento agrícola, el engranaje helicoidal ofrece una solución simple, efectiva y probada.

EnRaydafon, nuestra fábrica ha estado fabricando productos Precision Gear de alta calidad durante más de 20 años. Nuestros engranajes helicoidales están diseñados para cumplir con las especificaciones más exigentes, con grados de precisión de hasta DIN 5. Ofrecemos una gama completa de tamaños y relaciones, respaldada por un soporte técnico integral y un riguroso control de calidad. Si está buscando un socio confiable para sus necesidades de Precision Gear, lo invitamos a contactarnos para analizar su aplicación. Póngase en contacto con Raydafon Technology Group Co., Limited hoypara descubrir cómo nuestras soluciones de engranajes helicoidales de precisión pueden impulsar su próximo proyecto.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la diferencia entre un gusano de inicio único y uno de inicio múltiple, y cómo elijo entre ellos?

Respuesta: Un gusano de arranque único tiene una rosca continua, lo que da como resultado la relación de reducción más alta para un número de dientes de rueda determinado. La relación de reducción es igual al número de dientes de la rueda. Un gusano de inicio múltiple tiene dos o más hilos, lo que reduce la relación de reducción pero aumenta la eficiencia. Por ejemplo, una rueda de 60 dientes con un tornillo sin fin de arranque único da una relación de 60:1; con un gusano de dos salidas, la proporción es de 30:1. Elija un gusano de arranque único cuando se requiera una reducción máxima y la eficiencia sea menos crítica. Elija un gusano de arranque múltiple cuando necesite una reducción moderada con mayor eficiencia o cuando no sea necesario el autobloqueo.

Pregunta 2: ¿Por qué los engranajes helicoidales generan tanto calor y cómo se puede gestionar?

Respuesta: El calor en un engranaje helicoidal se genera por la fricción deslizante entre el gusano y los dientes de la rueda. Esta es una característica inherente a la geometría del engranaje helicoidal. Para gestionar el calor, los sistemas de engranajes helicoidales requieren una lubricación adecuada para reducir la fricción y disipar el calor. La carcasa debe diseñarse con una superficie suficiente para disipar el calor por convección. En aplicaciones de alta potencia, es posible que se requiera refrigeración forzada (refrigeración por ventilador o refrigeración líquida). Nuestra fábrica puede recomendar el método de enfriamiento apropiado para su aplicación específica.

Pregunta 3: ¿Cómo puedo determinar si mi engranaje helicoidal está experimentando un desgaste excesivo?

Respuesta: Los signos más comunes de desgaste excesivo en un engranaje helicoidal son un mayor juego, un mayor ruido y temperaturas de funcionamiento más altas. La inspección visual de los dientes del engranaje puede revelar signos de desgaste, como una apariencia pulida o desgastada, picaduras o raspaduras. Los análisis regulares del aceite pueden detectar la presencia de partículas de desgaste, proporcionando una indicación temprana del desgaste. El método más confiable es monitorear el desempeño del engranaje a lo largo del tiempo y realizar inspecciones periódicas. Nuestra fábrica recomienda un programa de inspección de rutina basado en las condiciones de operación del engranaje.

Pregunta 4: ¿La carga puede accionar un engranaje helicoidal en reversa?

Respuesta: Esto depende del diseño del equipo. Si el engranaje es autoblocante, la carga no puede hacer girar el tornillo sin fin en reversa. Sin embargo, si la fricción es insuficiente (debido a una carga baja, una lubricación alta o un diseño de arranque múltiple con una relación de reducción pequeña), la carga puede hacer retroceder el gusano. En muchas aplicaciones, esto no es deseable y la característica de autobloqueo se incorpora intencionadamente. En otras aplicaciones, es posible que se requiera capacidad de conducción hacia atrás por razones operativas o de seguridad. Nuestra fábrica puede diseñar un engranaje de precisión con las características de autobloqueo adecuadas para su aplicación específica.

Pregunta 5: ¿Cuál es el grado de precisión típico para un engranaje helicoidal de alta calidad?

Respuesta: Un engranaje de precisión de alta calidad generalmente se fabrica según los estándares de calidad DIN 5 o AGMA 12 o mejores. Estos grados garantizan un funcionamiento suave, poco ruido y un juego mínimo. Para aplicaciones menos exigentes, DIN 6-7 puede ser aceptable. Nuestra fábrica puede fabricar engranajes helicoidales de grado DIN 4 para aplicaciones de la más alta precisión, como posicionamiento de máquinas herramienta y robótica. La selección del grado de precisión depende de los requisitos de precisión y ruido de la aplicación.
