Cilindro hidráulico del brazo superior del vehículo de trabajo aéreo de la pluma
  • Cilindro hidráulico del brazo superior del vehículo de trabajo aéreo de la plumaCilindro hidráulico del brazo superior del vehículo de trabajo aéreo de la pluma
  • Cilindro hidráulico del brazo superior del vehículo de trabajo aéreo de la plumaCilindro hidráulico del brazo superior del vehículo de trabajo aéreo de la pluma

Cilindro hidráulico del brazo superior del vehículo de trabajo aéreo de la pluma

Raydafon es un fabricante y proveedor OEM con sede en China de cilindros hidráulicos de brazo superior para vehículos de trabajo aéreo con pluma. Este cilindro del brazo superior eleva y posiciona la plataforma del brazo en vehículos de trabajo aéreo utilizados para reparación de energía, construcción municipal e instalación de vallas publicitarias. El modelo estándar GTHZ210C-620500-000 utiliza un diámetro de Φ110 mm, una varilla de Φ75 mm, una carrera de 815 mm, una distancia de instalación de 1433 mm, una presión de trabajo de 23 MPa, un puerto de 2-Φ9 y un peso de 100 kg. Un diseño patentado de doble pistón alcanza hasta 2000 kN de empuje, con un error de posicionamiento controlado dentro de ±3 cm. El cuerpo del cilindro está hecho de acero de aleación especial, forjado y tratado térmicamente seis veces, con una dureza un 40% mayor que el acero ordinario. Se utiliza un sistema de sellado compuesto cuádruple para entornos de lluvia, polvo y niebla salina, con un funcionamiento continuo de 3 años verificado en condiciones costeras. El diseño modular reduce el volumen en un 25 % y el peso en un 18 % en comparación con productos comparables, y la interfaz de instalación rápida reduce el tiempo de instalación a la mitad. Se admiten diámetros, carreras, distancias de instalación, posiciones de puertos y etiquetas privadas personalizados. El precio objetivo suele ser competitivo frente a las alternativas importadas, según el modelo y la cantidad. Envíe el número de dibujo, la cantidad requerida y el puerto de destino para una cotización rápida.
Fabricante de cilindros para vehículos de trabajo aéreo OEM de China

Cilindro hidráulico del brazo superior del vehículo de trabajo aéreo con pluma para plataformas aéreas y camiones de reparación eléctrica

Raydafon es un fabricante y proveedor directo de fábrica con sede en China de cilindros hidráulicos de brazo superior para vehículos de trabajo aéreo con pluma. Este cilindro del brazo superior impulsa la plataforma del brazo en vehículos de trabajo aéreo utilizados para reparación de energía, construcción municipal, instalación de vallas publicitarias y mantenimiento a gran altitud. El modelo estándar GTHZ210C-620500-000 ofrece hasta 2000 kN de empuje con un diseño patentado de doble pistón, presión de trabajo de 23 MPa, diámetro de Φ110 mm, varilla de Φ75 mm y carrera de 815 mm. El cuerpo de aleación de acero especial está forjado y tratado térmicamente seis veces para lograr una dureza un 40% mayor que el acero ordinario, y un sistema de sellado compuesto cuádruple resiste la lluvia, el polvo, el viento y la niebla salina costera. El diseño modular reduce el volumen en un 25 % y el peso en un 18 % en comparación con productos comparables. Se admiten diámetros, carreras, distancias de instalación, posiciones de puertos y etiquetas privadas personalizados. Envíe su número de dibujo, cantidad requerida y puerto de destino para solicitar una cotización.

2000kNEmpuje máximo
23MPaPresión de trabajo
Φ110×Φ75Diámetro × varilla
815 milímetrosAtaque

Por qué los vehículos de trabajos aéreos eligen este cilindro hidráulico de brazo superior

Los vehículos de trabajo aéreo transportan a los trabajadores a posiciones elevadas para realizar reparaciones eléctricas, reemplazar el alumbrado público, instalar vallas publicitarias y mantener los edificios. El cilindro del brazo superior es el componente hidráulico central que eleva y sostiene la plataforma. Si pierde empuje, se desvía bajo carga o pierde aceite, todo el vehículo deja de ser confiable en trabajos a gran altura.

Raydafon fabrica el cilindro hidráulico del brazo superior de este vehículo de trabajo aéreo con pluma para estas condiciones. Un diseño patentado de doble pistón alcanza hasta 2000 kN de empuje y puede elevar de manera constante la plataforma de trabajo hasta 50 m, con un error de posicionamiento controlado dentro de ±3 cm. El cuerpo del cilindro utiliza acero de aleación especial, forjado y tratado térmicamente seis veces, alcanzando una dureza un 40% mayor que el acero ordinario. Una estructura de sellado compuesta cuádruple resiste lluvias intensas, polvo, vientos fuertes y niebla salina costera, y se ha verificado en uso costero continuo durante 3 años sin fugas.

Para los compradores que comparan proveedores, Raydafon ofrece precios directos de fábrica, producción OEM y calidad de lote estable. Si también obtiene cilindros del brazo inferior o componentes hidráulicos relacionados para vehículos de trabajo aéreo, revise la información completa.Cilindros hidráulicos para vehículos de trabajo aéreocategoría y elCilindro hidráulico del brazo inferior del vehículo de trabajo aéreo de la plumapágina.

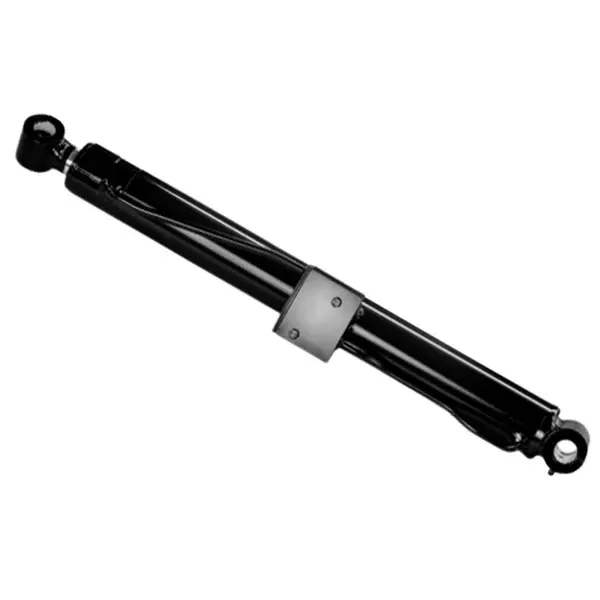

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Cilindro hidráulico de brazo superior para vehículos de trabajo aéreo con pluma y plataformas aéreas

Modelo Estándar y Dimensiones Técnicas

El cilindro del brazo superior estándar que se muestra a continuación cubre aplicaciones comunes de plataformas aéreas y vehículos de trabajo aéreo. Si su equipo utiliza un patrón de montaje diferente, envíe el número de dibujo del OEM o una muestra física para ingeniería inversa y producción personalizada.

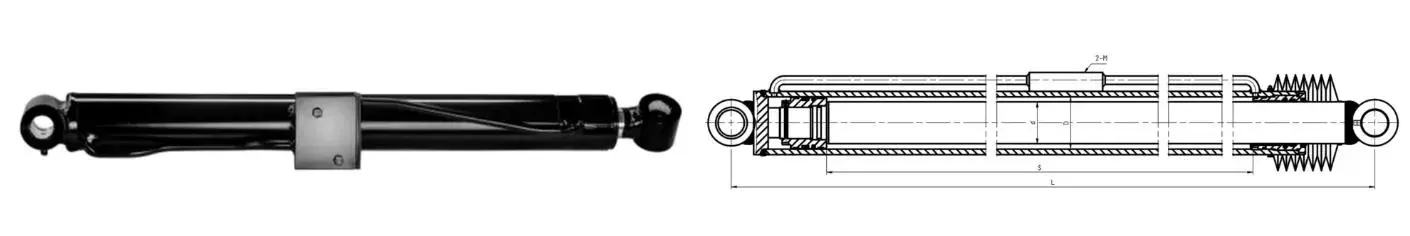

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Referencia dimensional para cilindro de brazo superior estándar modelo GTHZ210C-620500-000
Nombre del cilindro Número de dibujo Diámetro interior D Diámetro de varilla d Trazo S Distancia de instalación L Presión de trabajo Interfaz M Peso
Cilindro del brazo superior GTHZ210C-620500-000 Φ110mm Φ75mm 815 milímetros 1433 milímetros 23MPa 2-Φ9 100 kilos

¿Necesita un diámetro, carrera, distancia de instalación o posición de puerto diferente? Raydafon puede producir un cilindro hidráulico de brazo superior personalizado según su plano. Para cilindros de equipos móviles relacionados, consulte laCilindros hidráulicos para grúa móvilcategoría.

Características principales de rendimiento

01

Súper potencia para levantamientos a gran altura

El diseño patentado de doble pistón alcanza hasta 2000 kN de empuje. Eleva la plataforma a 50 m con un error de posicionamiento controlado dentro de ±3 cm, lo que permite un cableado y un mantenimiento precisos a gran altitud.

02

Endurecido para ambientes hostiles

Cuerpo de acero de aleación especial, forjado y tratado térmicamente seis veces, dureza un 40% mayor que el acero ordinario. El sellado compuesto cuádruple soporta lluvia intensa, polvo, viento fuerte y niebla salina costera.

03

Fiabilidad verificada en campo

Funcionamiento continuo durante 3 años en entornos costeros con niebla salina sin fugas. Durante la temporada de tifones, una empresa municipal utilizó este cilindro durante todas las operaciones y mantuvo un funcionamiento estable.

04

Ligero y flexible

El volumen se redujo un 25 % y el peso se redujo un 18 % en comparación con productos comparables. Se adapta a diferentes tipos de vehículos de trabajo aéreo y reduce la carga en la estructura del brazo.

05

Interfaz de instalación rápida

El diseño de la interfaz de instalación rápida reduce el tiempo de instalación a la mitad. Los técnicos comunes pueden completar el reemplazo en aproximadamente media hora siguiendo las instrucciones.

06

Personalización OEM

Diámetro, varilla, carrera, distancia de instalación, posición del puerto de aceite, empaque de etiqueta privada y producción de pedidos al por mayor personalizados para diferentes tipos de vehículos de trabajo aéreo.

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Sellado del cilindro del brazo superior y estructura modular.

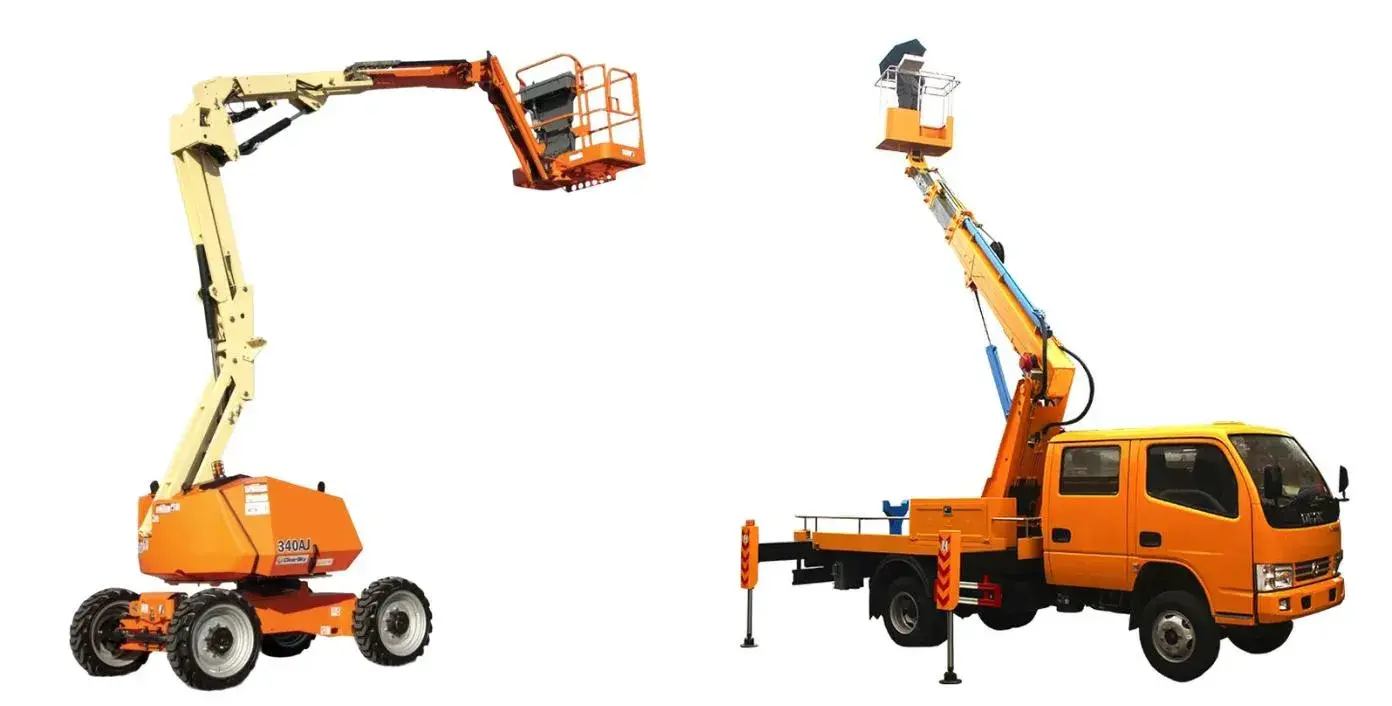

Aplicaciones en reparación de energía, construcción municipal y trabajos a gran altitud

Sistema de energía Mantenimiento de torres y subestaciones de alta tensión.

El cilindro genera un empuje de 1800 kN para elevar la plataforma de trabajo a 30 m, con un error de posicionamiento de ±2 cm. Incluso en condiciones de vendaval de nivel 5, el sistema de estabilización incorporado ajusta el empuje en tiempo real para mantener la plataforma estable para la conexión de líneas y el reemplazo de equipos.

Municipal Instalación de alumbrado público y vallas publicitarias.

El diseño modular se adapta a diferentes tipos de vehículos de trabajo y la posición del puerto de aceite se puede ajustar de manera flexible. En un proyecto de reconstrucción de una carretera, un solo vehículo de trabajo completó la sustitución de 20 farolas en un día, con un aumento de eficiencia del 40 % con respecto a los métodos anteriores.

Edificio Mantenimiento de fachadas y rascacielos.

El empuje estable y el posicionamiento preciso facilitan la limpieza de ventanas, la reparación de fachadas y la instalación de señales en altura. El sellado cuádruple resiste la lluvia, el polvo y el viento durante el trabajo al aire libre.

OEM y posventa Mercado OEM y reparación de vehículos de trabajo aéreo

Los fabricantes de plataformas aéreas, los talleres de reparación y los proveedores de posventa pueden solicitar modelos estándar o cilindros de brazo superior personalizados con embalaje de etiqueta privada. Si también maneja sistemas hidráulicos de montacargas, consulte laCilindro hidráulico de carretilla elevadorarango.

Evidencia de calidad, pruebas y soporte de exportación

Registros de materiales y tratamientos térmicos.

Cuerpo de acero de aleación especial, seis veces forjado y tratamiento térmico, dureza un 40% mayor que el acero ordinario. Se pueden proporcionar registros de materiales con envíos a granel.

Pruebas de presión y empuje.

Cada cilindro se revisa para detectar fugas, suavidad de carrera y conexión de puertos antes de empacar. El rendimiento del empuje se verifica con respecto a la presión nominal.

Inspección dimensional

El diámetro interior, la varilla, la carrera, la distancia de instalación y las dimensiones del puerto se registran en comparación con el dibujo solicitado o la muestra del cliente.

Embalaje de exportación

Los cilindros están llenos de aceite antioxidante y tapas protectoras. Los pedidos a granel se pueden paletizar y flejar para transporte marítimo, aéreo o entrega urgente.

Proceso de pedido OEM personalizado

Paso 01 Enviar detalles de la solicitud

Proporcione el tipo de equipo, número de dibujo, diámetro interior, varilla, carrera, distancia de instalación, tamaño del puerto, cantidad y puerto de destino.

Paso 02 Revisión del modelo

Raydafon comprueba si el modelo GTHZ210C-620500-000 o un cilindro de brazo superior personalizado se adapta a su equipo.

Paso 03 Aprobación de muestras y dibujos.

Para proyectos OEM, Raydafon aplica ingeniería inversa a la muestra y confirma las dimensiones antes de la producción a granel.

Paso 04 Producción y cotización.

Después de obtener la aprobación, Raydafon proporciona una cotización FOB Ningbo, un cronograma de producción y detalles de embalaje.

Preguntas frecuentes

¿Qué es un cilindro hidráulico del brazo superior de un vehículo de trabajos aéreos con pluma?

Un cilindro hidráulico del brazo superior de un vehículo de trabajos aéreos con pluma es un actuador hidráulico que impulsa el brazo superior de un vehículo de trabajos aéreos o una plataforma aérea. Levanta y posiciona la plataforma de trabajo para que los trabajadores puedan realizar de forma segura reparaciones eléctricas, construcción municipal, instalación de vallas publicitarias y otras tareas a gran altura. Es uno de los componentes hidráulicos principales del sistema de elevación del brazo.

¿Qué modelo estándar produce Raydafon?

Raydafon produce el modelo estándar GTHZ210C-620500-000 con diámetro de Φ110 mm, varilla de Φ75 mm, carrera de 815 mm, distancia de instalación de 1433 mm, presión de trabajo de 23 MPa, puerto de 2-Φ9 y peso de 100 kg. El diámetro interior, la varilla, la carrera, la distancia de instalación y la posición del puerto personalizados están disponibles según dibujos OEM o muestras físicas.

¿Cuánto empuje puede generar este cilindro del brazo superior?

El diseño patentado de doble pistón alcanza un empuje máximo de hasta 2000 kN y puede elevar la plataforma de trabajo de manera constante hasta 50 m. En el mantenimiento del sistema de energía, el cilindro genera un fuerte empuje de 1800 kN para elevar la plataforma a 30 m, con un error de posicionamiento controlado dentro de ±2 cm, y mantiene la estabilidad en condiciones de vendaval de nivel 5.

¿Qué materiales y sistema de sellado se utilizan?

El cuerpo del cilindro está hecho de acero de aleación especial, forjado y tratado térmicamente seis veces, con una dureza un 40% mayor que el acero ordinario. Una estructura de sellado compuesta cuádruple resiste fuertes lluvias, polvo, fuertes vientos y niebla salina costera. El cilindro se ha utilizado continuamente durante 3 años en entornos costeros con niebla salina sin fugas.

¿Puede Raydafon producir cilindros de brazo superior OEM personalizados?

Sí. Raydafon admite la producción OEM a partir de dibujos del cliente o muestras físicas. Diámetro, varilla, carrera, distancia de instalación, posición del puerto de aceite, empaque de etiqueta privada y producción de pedidos al por mayor personalizados están disponibles para diferentes tipos de vehículos de trabajo aéreo.

¿Qué información se necesita para una cotización?

Envíe el número de dibujo o los detalles de la muestra existente, el diámetro del orificio, el diámetro de la varilla, la carrera, la distancia de instalación, la presión de trabajo, el tamaño del puerto, la cantidad del pedido y el puerto de destino. Raydafon responderá con una cotización FOB Ningbo y un plazo de entrega.

¿Cómo solicito una muestra o un pedido al por mayor?

Utilice el formulario de consulta de esta página o póngase en contacto con Raydafon por teléfono, correo electrónico o WhatsApp. Incluya el modelo requerido, número de dibujo, cantidad y aplicación. El equipo de ventas confirmará la disponibilidad de las muestras, el cronograma de producción a granel y los detalles del embalaje.

¿Listo para obtener cilindros hidráulicos del brazo superior del vehículo de trabajo aéreo de la pluma?

Envíe su número de dibujo, requisito de diámetro/varilla/carrera, presión de trabajo, tamaño del puerto, cantidad del pedido y puerto de destino. Raydafon confirmará el modelo estándar o diseñará un cilindro hidráulico de brazo superior personalizado y luego proporcionará una cotización FOB Ningbo con el tiempo de entrega y los detalles del empaque.
