Rueda helicoidal de latón
  • Rueda helicoidal de latónRueda helicoidal de latón
  • Rueda helicoidal de latónRueda helicoidal de latón

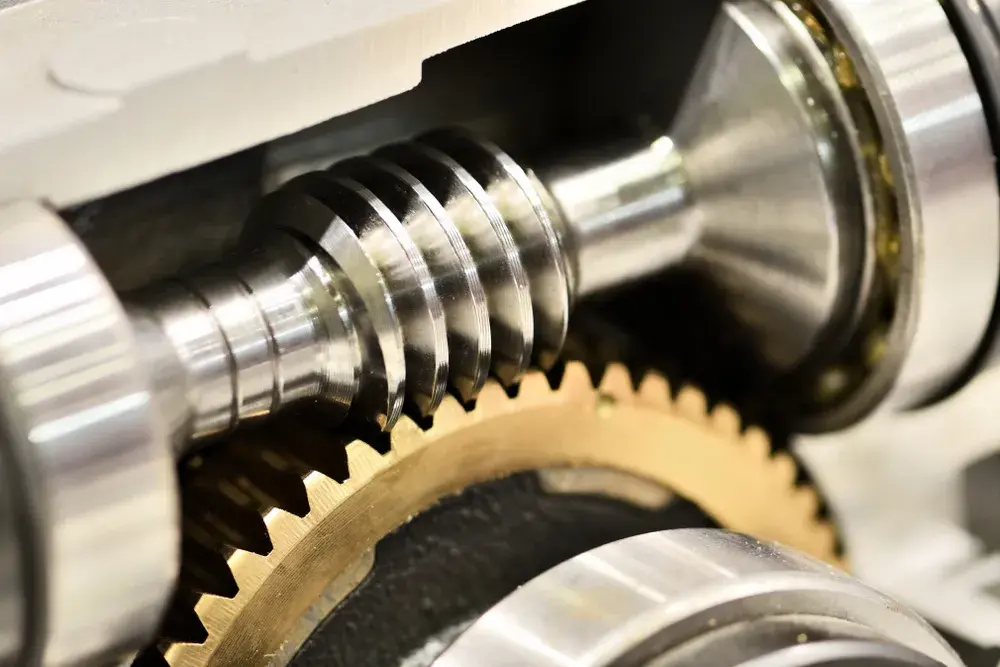

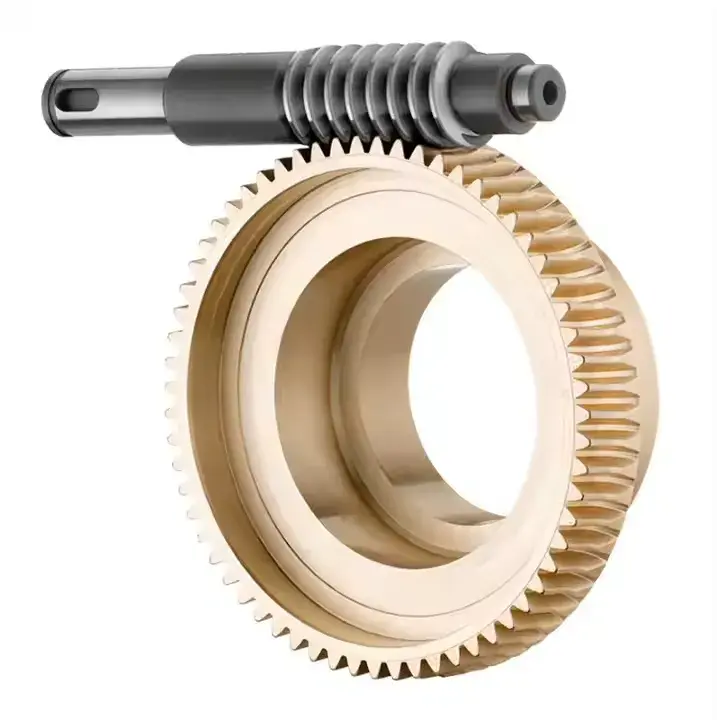

Rueda helicoidal de latón

Raydafon es un fabricante y proveedor OEM con sede en China de ruedas helicoidales de latón para transmisiones por engranajes helicoidales en maquinaria de ingeniería, equipos metalúrgicos, dispositivos médicos, construcción naval y almacenamiento automatizado. La producción estándar utiliza bronce al estaño ZCuSn10Pb1, dureza HB≥80, resistencia al desgaste aproximadamente un 30% mayor que el latón ordinario. El engranaje se procesa a través de cinco pasos de precisión: fundición, torneado desbaste, torneado fino, tallado y rectificado, alcanzando una rugosidad de la superficie del diente Ra≤1,6μm y un error de engrane inferior a 0,05 mm con el tornillo sin fin correspondiente. La eficiencia de la transmisión es aproximadamente un 15 % superior a la norma nacional y el rendimiento autolubricante reduce la dependencia del petróleo. La prueba de funcionamiento continuo de 5000 horas muestra una tasa de desgaste inferior a 0,01 mm cada 100 horas. Muestra estándar: módulo 0,5, 20 dientes, diámetro de dientes 11,2 mm, altura 12 mm, diámetro exterior 11 mm, diámetro interior 4 mm, peso 16 g. Se admiten módulos personalizados, número de dientes, diámetro exterior de 50 mm a 300 mm y calidad del material. La entrega es de unos 15 días para pedidos estándar. Envíe el plano, la calidad del material, la cantidad y el puerto de destino para obtener una cotización rápida.
Fabricante de ruedas helicoidales de latón OEM de China

Fabricante de ruedas helicoidales de latón para transmisiones por engranajes helicoidales en equipos de ingeniería, médicos y de construcción naval

Raydafon es un fabricante y proveedor directo de fábrica de ruedas helicoidales de latón con sede en China. Esta rueda helicoidal de latón utiliza bronce al estaño ZCuSn10Pb1 con una dureza HB≥80 y una resistencia al desgaste aproximadamente un 30% mayor que el latón común. Se procesa a través de cinco pasos de precisión: fundición, torneado desbaste, torneado fino, tallado y rectificado, alcanzando una rugosidad de la superficie del diente Ra≤1,6 μm y un error de engrane inferior a 0,05 mm con el gusano correspondiente. La eficiencia de la transmisión es aproximadamente un 15 % superior a la del estándar nacional y una prueba de funcionamiento continuo de 5.000 horas muestra una tasa de desgaste inferior a 0,01 mm cada 100 horas. Las aplicaciones incluyen giro de excavadora, elevación de montacargas, transmisión de rodillos de laminador, marcos giratorios de escáner CT, ajuste de sillón dental, abatimiento de grúa de plataforma y apiladores de almacén automatizados. Se admiten módulos personalizados, número de dientes y diámetro exterior de 50 mm a 300 mm. Envíe el plano, la calidad del material, la cantidad y el puerto de destino para solicitar una cotización.

HB≥80Dureza
Ra≤1.6μmSuperficie del diente
<0,05 mmError de mallado
+15%Eficiencia vs estándar nacional
15 diasEntrega estándar

Ventajas del material, la precisión y la autolubricación

Raydafon produce esta rueda helicoidal de latón utilizando bronce al estaño ZCuSn10Pb1. En comparación con el latón ordinario, esta aleación ofrece mayor dureza, mejor resistencia al desgaste y un rendimiento más estable bajo carga continua. El proceso de producción de cinco pasos controla tanto la geometría de los dientes como el acabado de la superficie, lo cual es importante para un engrane suave con el eje helicoidal.

Paso 1: fundición

El bronce al estaño ZCuSn10Pb1 se funde en piezas con una estructura de grano controlada para una dureza estable.

Paso 2: torneado desbaste y fino

El diámetro exterior, el orificio, el paso y las caras se ajustan a la tolerancia antes del corte del engranaje.

Paso 3: tallado

El perfil del diente helicoidal se corta para que coincida con el eje helicoidal, con el número de dientes y el módulo controlados según el dibujo.

Paso 4: molienda

La superficie del diente está rectificada a Ra≤1,6μm y el error de engrane con el gusano se mantiene por debajo de 0,05 mm.

Paso 5: inspección y embalaje

Se comprueban la dureza, la dimensión y el mallado. Antes del embalaje se aplica aceite antioxidante y envoltura protectora.

Para los compradores que obtienen piezas de transmisión y engranajes relacionados, revise el documento completo.Engranaje de precisióncategoría, laEngranaje helicoidal y eje helicoidalpágina, y elEngranaje helicoidal dúplexpágina.

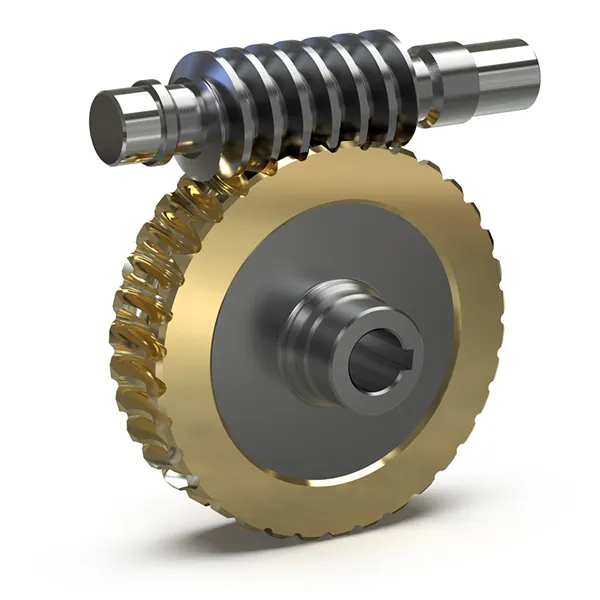

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

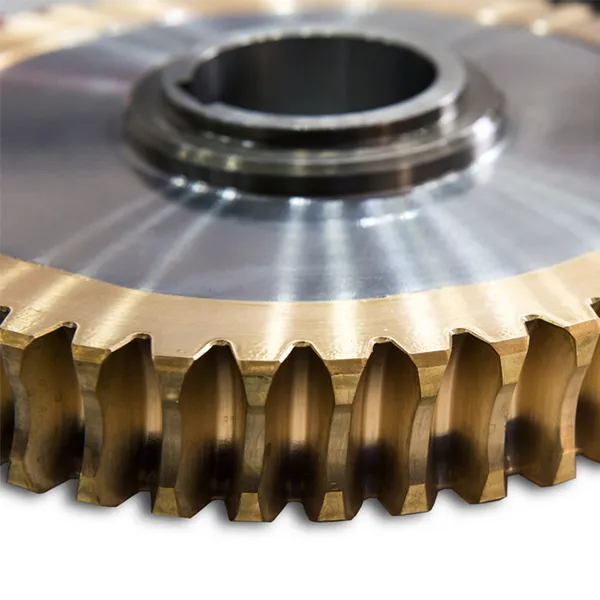

Rueda helicoidal de latón producida a partir de bronce estañado ZCuSn10Pb1

Especificaciones y dimensiones estándar

Las siguientes tablas enumeran las especificaciones de muestra estándar, el tamaño de la rueda helicoidal y el tamaño del eje del engranaje helicoidal correspondiente. Para proyectos OEM se admiten módulos personalizados, número de dientes, diámetro exterior de 50 mm a 300 mm, diámetro interior y calidad del material.

Especificaciones estándar

Artículo Valor
Material Latón (bronce al estaño ZCuSn10Pb1)
Color Amarillo
Módulo 0.5
Peso 16 gramos

Tamaño de la rueda helicoidal

Artículo Valor
Dientes 20
Diámetro de los dientes 11,2 milímetros
Altura 12mm/0,47 pulgadas
Diámetro exterior 11mm/0,43 pulgadas
Diámetro del agujero 4mm/0,16 pulgadas
Tamaño del paso 9 × 7 mm / 0,35 × 0,27 pulgadas (diámetro × alto)
Tamaño total 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 pulgadas (H × OD × ID)

Tamaño del eje del engranaje helicoidal

Artículo Valor
Altura 20mm/0,79 pulgadas
Diámetro exterior 9,8mm/0,39 pulgadas
Diámetro interior 3,17mm/0,12 pulgadas
Tamaño 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 pulgadas (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Referencia dimensional para rueda helicoidal de latón estándar

Aplicaciones en maquinaria de ingeniería, equipos médicos y construcción naval

Maquinaria de ingenieria

Los mecanismos de giro de la excavadora dependen de él para manejar el torque de cargas pesadas y mantener la plataforma giratoria arrancando y deteniéndose suavemente en condiciones de barro. Los sistemas de elevación con montacargas lo utilizan para levantar con precisión cargas de 3 toneladas sin sacudidas.

Equipo metalúrgico

La transmisión de rodillos del laminador mantiene un funcionamiento estable a 250 °C, lo que permite un espesor uniforme de la placa de acero. Los dispositivos basculantes de pico de acero utilizan sus propiedades autolubricantes para evitar la contaminación por aceite del acero fundido.

Equipo medico

Los marcos giratorios del escáner CT funcionan por debajo de 45 dB con esta rueda helicoidal de latón, que permite obtener imágenes claras. Los ajustes del sillón de tratamiento dental logran una elevación y descenso de precisión de 0,5 mm.

Construcción naval

Los mecanismos abatibles de las grúas de cubierta resisten la corrosión por niebla salina y aún no se deslizan después de 500 horas de prueba de niebla salina. Los sistemas de gobierno de barcos mantienen un control preciso de la dirección en caso de viento y olas.

Almacenamiento automatizado

Los sistemas de elevación de apiladores realizan 20 acciones por minuto con un error de posicionamiento no superior a 1 mm. Los dispositivos de dirección de la línea de clasificación manejan cambios de dirección de alta velocidad sin atascos de paquetes.

Textil y embalaje

Los equipos textiles y de embalaje se benefician de una transmisión de potencia estable, autolubricación y un consumo de energía reducido durante turnos largos y continuos.

Para componentes de transmisión relacionados, revise laEngranaje de tornillocategoría y elEngranaje cónicopágina.

Evidencia de calidad, pruebas y soporte de exportación

Registros de materiales y durezas.

El grado de bronce al estaño ZCuSn10Pb1, la dureza HB≥80 y los registros de tratamiento térmico o fundición se pueden proporcionar con envíos a granel.

Inspección dimensional y de perfil dental.

El módulo, el número de dientes, el diámetro de los dientes, el diámetro exterior, el orificio y las dimensiones del escalón se inspeccionan con respecto al dibujo o muestra solicitados.

Comprobación de ruido y mallado

Se comprueba que cada lote tenga un error de engrane inferior a 0,05 mm con el tornillo sin fin correspondiente, rotación suave y bajo ruido de funcionamiento.

Embalaje de exportación

Los engranajes están llenos de aceite antioxidante y envoltura protectora. Los pedidos a granel se pueden paletizar y flejar para transporte marítimo, aéreo o entrega urgente.

Proceso de pedido OEM personalizado

Paso 01 Enviar detalles de la solicitud

Proporcione el módulo, el número de dientes, el diámetro exterior, el diámetro interior, el tamaño del paso, la calidad del material, la cantidad y el puerto de destino.

Paso 02 Revisión de dibujos o muestras.

Raydafon revisa el dibujo OEM o la muestra física y confirma las especificaciones y la selección de materiales.

Paso 03 Muestra y aprobación

Para proyectos personalizados, Raydafon produce una muestra para la confirmación del comprador antes de la producción a granel.

Paso 04 Producción y cotización.

Después de la aprobación, Raydafon proporciona una cotización FOB Ningbo, un cronograma de producción y detalles de embalaje.

Preguntas frecuentes

¿Qué es una rueda helicoidal de latón?

Una rueda helicoidal de latón es la parte de la rueda de un engranaje helicoidal, que engrana con un eje helicoidal para transmitir movimiento y torsión en un ángulo del eje de 90°. Se utilizan aleaciones de latón y bronce porque ofrecen baja fricción, buena resistencia al desgaste y propiedades autolubricantes cuando se combinan con un tornillo sin fin de acero endurecido.

¿Qué material utiliza Raydafon?

La producción estándar de Raydafon utiliza bronce al estaño ZCuSn10Pb1 con una dureza HB≥80 y una resistencia al desgaste aproximadamente un 30% mayor que el latón ordinario. Se pueden utilizar otros grados de bronce o latón a pedido dependiendo de la carga, la velocidad y el entorno.

¿Qué precisión y eficiencia se puede lograr?

El engranaje se procesa a través de cinco pasos de precisión: fundición, torneado desbaste, torneado fino, tallado y rectificado, alcanzando una rugosidad de la superficie del diente Ra≤1,6μm y un error de engrane inferior a 0,05 mm con el tornillo sin fin correspondiente. La eficiencia de la transmisión es aproximadamente un 15 % superior a la del estándar nacional y una prueba de funcionamiento continuo de 5.000 horas muestra una tasa de desgaste inferior a 0,01 mm cada 100 horas.

¿Cuál es el tamaño de muestra estándar?

Muestra estándar: módulo 0,5, 20 dientes, diámetro de dientes 11,2 mm, altura 12 mm, diámetro exterior 11 mm, diámetro interior 4 mm, peso 16 g. Eje de engranaje helicoidal a juego: altura 20 mm, diámetro exterior 9,8 mm, diámetro interior 3,17 mm. Se admiten módulos personalizados, número de dientes, diámetro exterior de 50 a 300 mm y orificio.

¿Cuáles son las principales aplicaciones?

Las aplicaciones incluyen mecanismos de giro de excavadoras, sistemas de elevación de montacargas, transmisión de rodillos de laminador, dispositivos de inclinación de caño de acero, marcos giratorios de escáner CT, ajuste de sillón dental, abatimiento de grúa de cubierta, sistemas de dirección de barcos, apiladores de almacén automatizados y dispositivos de dirección de líneas de clasificación.

¿Qué información se necesita para una cotización?

Envíe detalles del dibujo o muestra, módulo, número de dientes, diámetro exterior, diámetro interior, calidad del material, cantidad y puerto de destino. Raydafon responderá con una cotización FOB Ningbo y un plazo de entrega.

¿Cuál es el tiempo de entrega?

Los pedidos estándar se envían aproximadamente 15 días después de la confirmación del pedido. Los pedidos personalizados o al por mayor dependen de la complejidad y la cantidad del dibujo. Raydafon proporciona un cronograma actualizado después de la aprobación del dibujo.
