¿Cuál es la diferencia entre cilindros de simple y doble efecto?

En el mundo de la hidráulica industrial, la elección entre un cilindro de simple efecto y uno de doble efecto es una de las primeras decisiones que debe tomar un ingeniero. Es una decisión que afecta el rendimiento del cilindro, su coste, sus requisitos de mantenimiento y su idoneidad para la aplicación. Un cilindro de elevación hidráulica es un dispositivo que convierte la presión hidráulica en fuerza y ​​movimiento lineal. La distinción entre diseños de simple y doble efecto radica en cómo se aplica el fluido hidráulico al pistón. En un cilindro de simple efecto, el fluido se aplica solo a un lado del pistón y la carrera de retorno es impulsada por una fuerza externa como la gravedad o un resorte. En un cilindro de doble acción, el fluido se aplica a ambos lados, lo que permite que el cilindro genere fuerza en ambas direcciones. Esta diferencia fundamental tiene profundas implicaciones sobre cómo se utiliza el cilindro y qué puede lograr.

Este artículo proporcionará una comparación técnica sistemática de los cilindros de elevación hidráulicos de simple y doble efecto. Examinaremos las diferencias de diseño, los principios operativos, las ventajas y limitaciones de cada tipo y las aplicaciones donde cada uno es más apropiado. También proporcionaremos especificaciones detalladas para nuestrosCilindro de elevación hidráulicaProductos de nuestra fábrica en Raydafon Technology Group Co., Limited, incluidos modelos de acción simple y doble. Ya sea que esté diseñando un nuevo sistema hidráulico, actualizando uno existente o simplemente buscando comprender la tecnología, esta guía le brindará la base técnica que necesita para tomar una decisión informada.

Tabla de contenido

• 1. ¿Qué es un cilindro hidráulico de simple efecto?
• 2. ¿Qué es un cilindro hidráulico de doble efecto?
• 3. ¿Cómo se comparan los diseños internos?
• 4. ¿Cuáles son las diferencias de rendimiento?
• 5. ¿Cómo se selecciona el tipo correcto para su aplicación?
• 6. ¿Cuáles son las especificaciones clave de nuestros cilindros de elevación hidráulica?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es un cilindro hidráulico de simple efecto?

Un cilindro hidráulico de simple efecto es un cilindro de elevación hidráulica que utiliza presión hidráulica para generar fuerza en una sola dirección. El fluido hidráulico se aplica a un lado del pistón, generalmente el lado inferior o el lado de la tapa, para extender la varilla. La carrera de retorno no está impulsada por presión hidráulica. Más bien, depende de una fuerza externa. Esta fuerza externa puede ser la gravedad, un resorte o el peso de la carga misma. En muchos cilindros de simple efecto, se incorpora un resorte de retorno en el cilindro para empujar el pistón a su posición retraída cuando se libera la presión hidráulica. En otros diseños, el peso de la carga proporciona la fuerza de retorno. Los cilindros de simple efecto tienen una construcción más simple que los cilindros de doble efecto porque requieren solo un puerto de fluido y un juego de sellos.

Los cilindros de simple efecto se utilizan ampliamente en aplicaciones donde la carrera de retorno no requiere fuerza hidráulica. Por ejemplo, en un camión volquete, el cilindro hidráulico que eleva la plataforma es un cilindro de simple efecto. La presión hidráulica eleva la cama y la gravedad la devuelve a la posición baja cuando se libera la presión. En un gato para automóvil, el cilindro hidráulico levanta el automóvil y una válvula de liberación permite que el automóvil descienda por gravedad. En una prensa hidráulica, el cilindro que aplica la fuerza de prensado suele ser de simple efecto, con la carrera de retorno impulsada por un resorte o un cilindro de retorno separado. La siguiente tabla resume las características clave de un cilindro de elevación hidráulico de simple efecto.

En Raydafon, nuestra fábrica fabrica cilindros de elevación hidráulicos de simple efecto para una variedad de aplicaciones. Ofrecemos modelos con longitudes de carrera de 100 mm a 2000 mm y capacidades de empuje de hasta 500 toneladas. Nuestro equipo de ingeniería puede ayudarlo con la selección del cilindro adecuado para su aplicación específica.

2. ¿Qué es un cilindro hidráulico de doble efecto?

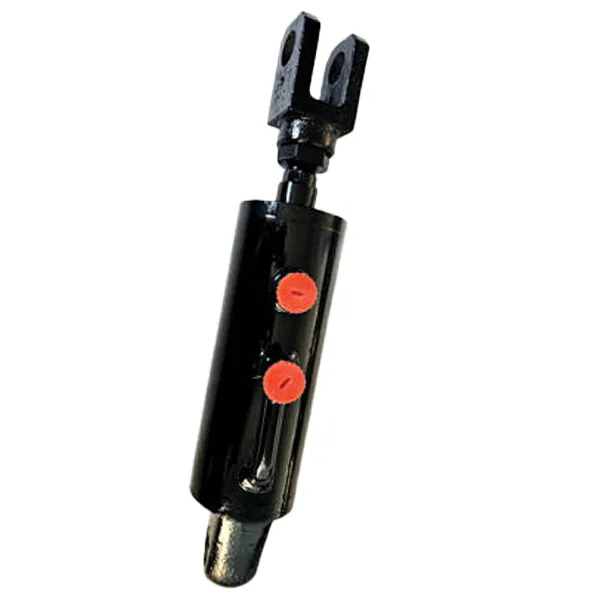

Un cilindro hidráulico de doble acción es un cilindro de elevación hidráulica que utiliza presión hidráulica para generar fuerza en ambas direcciones. El fluido hidráulico se aplica alternativamente a ambos lados del pistón. Cuando se aplica fluido al lado de la tapa, la varilla se extiende. Cuando se aplica fluido al lado de la varilla, la varilla se retrae. Esto permite que el cilindro realice trabajo en ambas direcciones. Los cilindros de doble efecto son más complejos que los de simple efecto porque requieren dos puertos de fluido y dos juegos de sellos. Sin embargo, ofrecen mayor control y versatilidad. Son la opción estándar para aplicaciones que requieren un control positivo tanto de extensión como de retracción, como en equipos de construcción, maquinaria de fabricación y sistemas aeroespaciales.

La capacidad de generar fuerza en ambas direcciones es una ventaja significativa. En una excavadora, los cilindros de la pluma, el brazo y el cucharón son todos de doble acción. Deben poder empujar y tirar con la misma fuerza para controlar el cucharón con precisión. En una prensa hidráulica, un cilindro de doble acción puede aplicar fuerza tanto en la carrera de prensado como en la de retorno, lo que permite tiempos de ciclo más rápidos. En un sistema de dirección, un cilindro de doble efecto puede hacer girar las ruedas en ambas direcciones. La siguiente tabla resume las características clave de un cilindro de elevación hidráulico de doble acción.

En nuestra fábrica fabricamos cilindros de elevación hidráulicos de doble acción para aplicaciones exigentes. Ofrecemos modelos con longitudes de carrera de 100 mm a 8000 mm y capacidades de empuje de hasta 2000 toneladas. Nuestro equipo de ingeniería puede ayudarlo con la selección del cilindro adecuado para su aplicación específica.

3. ¿Cómo se comparan los diseños internos?

El diseño interno de un cilindro de elevación hidráulica determina su rendimiento, su eficiencia y sus requisitos de mantenimiento. Las diferencias clave entre los cilindros de simple y doble efecto están en la cantidad de puertos de fluido, la cantidad de sellos y el diseño del pistón y el vástago. En un cilindro de simple efecto, hay un puerto de fluido, generalmente ubicado en el extremo de la tapa. El pistón tiene un sello único que separa el fluido presurizado del lado despresurizado. La varilla se extiende a través de la tapa del extremo de la varilla, que tiene una junta de varilla y una junta rascadora. En un cilindro de doble efecto, hay dos puertos de fluido, uno en cada extremo. El pistón tiene dos sellos, uno a cada lado, para separar las dos cámaras de fluido. La tapa del extremo del vástago tiene un sello de vástago y un sello de rascador, y el extremo de la tapa puede tener un dispositivo de amortiguación para desacelerar el pistón al final de la carrera.

La siguiente tabla proporciona una comparación detallada de las características de diseño interno de los cilindros de elevación hidráulicos de acción simple y doble.

EnRaydafon Technology Group Co., Limitado, nuestra fábrica fabrica cilindros de elevación hidráulicos de acción simple y doble con los más altos estándares de calidad y confiabilidad. Utilizamos materiales de alta calidad, mecanizado de precisión y pruebas rigurosas para garantizar que cada cilindro que producimos ofrezca un rendimiento confiable y una larga vida útil. Nuestro equipo de ingeniería puede ayudarlo con la selección del diseño adecuado para su aplicación específica.

4. ¿Cuáles son las diferencias de rendimiento?

Las diferencias de rendimiento entre los cilindros de elevación hidráulicos de simple y doble acción son significativas y tienen implicaciones importantes para el diseño del sistema. La diferencia más obvia es la capacidad de fuerza. Un cilindro de doble efecto puede generar fuerza en ambas direcciones, mientras que un cilindro de simple efecto puede generar fuerza en una sola dirección. Esto significa que un cilindro de doble efecto puede realizar trabajo tanto en la carrera de extensión como en la de retracción, mientras que un cilindro de simple efecto solo puede realizar trabajo en una carrera. Otra diferencia importante es la velocidad de funcionamiento. En un cilindro de doble efecto, la velocidad de retracción está determinada por el caudal del fluido hidráulico hacia el lado del vástago del pistón. Debido a que el área del lado de la varilla es más pequeña que el área del lado de la tapa, la velocidad de retracción es más rápida que la velocidad de extensión para el mismo caudal. En un cilindro de simple efecto, la velocidad de retracción está determinada por la fuerza externa y el caudal del fluido que sale del cilindro.

La siguiente tabla compara los parámetros clave de rendimiento de los cilindros de elevación hidráulicos de simple y doble efecto.

En nuestra fábrica, diseñamos nuestros cilindros de elevación hidráulica para optimizar el rendimiento de la aplicación específica. Para los cilindros de simple efecto, nos enfocamos en garantizar una operación de retorno confiable y minimizar el riesgo de atascos o atascos. Para los cilindros de doble acción, nos centramos en lograr un control preciso de ambas carreras y minimizar la caída de presión. Nuestro equipo de ingeniería puede ayudarlo con la selección del tipo correcto para su aplicación y proporcionar cálculos de rendimiento detallados.

5. ¿Cómo se selecciona el tipo correcto para su aplicación?

Seleccionar el tipo correcto de cilindro de elevación hidráulica para una aplicación requiere un análisis cuidadoso de los requisitos funcionales, el entorno operativo y las limitaciones de costos. La primera pregunta es si la aplicación requiere fuerza en una dirección o en ambas. Si la carrera de retorno no requiere fuerza hidráulica (por ejemplo, si la carga puede regresar por gravedad), un cilindro de simple efecto es la opción más sencilla y económica. Si la carrera de retorno requiere fuerza hidráulica (por ejemplo, si se debe retirar la carga o si se debe controlar la carrera de retorno), se requiere un cilindro de doble acción. La segunda pregunta es si la aplicación requiere un control preciso de ambos trazos. Si es necesario controlar la carrera de retorno para posicionamiento o velocidad, es necesario un cilindro de doble efecto. La tercera pregunta es si la aplicación tiene limitaciones de espacio y peso. Los cilindros de simple efecto son generalmente más compactos y livianos que los cilindros de doble efecto con la misma capacidad de empuje. La cuarta pregunta es si la aplicación tiene restricciones de costos. Los cilindros de simple efecto son menos costosos de comprar y mantener.

La siguiente tabla proporciona una matriz de decisiones para seleccionar entre cilindros de elevación hidráulicos de acción simple y doble acción según los requisitos de aplicación comunes.

En Raydafon Technology Group Co., Limited, tenemos una amplia experiencia ayudando a los clientes a seleccionar el cilindro de elevación hidráulico adecuado para su aplicación. Nuestro equipo de ingeniería puede brindarle consultas técnicas detalladas y cálculos de rendimiento para garantizar que elija el cilindro óptimo para sus necesidades.

6. ¿Cuáles son las especificaciones clave de nuestros cilindros de elevación hidráulica?

La siguiente tabla proporciona las especificaciones técnicas clave para nuestra serie de cilindros de elevación hidráulicos de acción simple y doble. Estos cilindros están diseñados para una amplia gama de aplicaciones industriales y están disponibles en una variedad de tamaños y configuraciones para cumplir con diferentes requisitos. Nuestra fábrica también puede producir cilindros personalizados para cumplir con los requisitos específicos del proyecto.

En nuestra fábrica, utilizamos materiales de alta calidad, mecanizado de precisión y pruebas rigurosas para garantizar que cada cilindro de elevación hidráulica que producimos ofrezca un rendimiento confiable y una larga vida útil. Nuestro equipo de ingeniería está disponible para ayudar con el proceso de selección y brindar soporte técnico detallado.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la principal diferencia entre un cilindro hidráulico de simple efecto y uno de doble efecto?

Respuesta: La principal diferencia es que un cilindro de simple efecto usa presión hidráulica para generar fuerza en una sola dirección, mientras que un cilindro de doble acción usa presión hidráulica para generar fuerza en ambas direcciones. En un cilindro de simple efecto, la carrera de retorno es impulsada por una fuerza externa como la gravedad o un resorte. En un cilindro de doble efecto, la carrera de retorno es impulsada por la presión hidráulica aplicada al lado opuesto del pistón.

Pregunta 2: ¿Qué tipo de cilindro es más eficiente?

Respuesta: Un cilindro de doble acción generalmente es más eficiente porque utiliza presión hidráulica tanto para la carrera de extensión como para la de retracción, lo que permite un control preciso y tiempos de ciclo más rápidos. Un cilindro de simple efecto es menos eficiente porque la carrera de retorno depende de fuerzas externas, que pueden no ser controlables o pueden desperdiciar energía.

Pregunta 3: ¿Se puede utilizar un cilindro de simple efecto en aplicaciones que requieren una carrera de retorno controlada?

Respuesta: No, un cilindro de simple efecto no puede proporcionar una carrera de retorno controlada porque la fuerza de retorno la proporciona una fuerza externa como la gravedad o un resorte. Si la aplicación requiere un control preciso de la carrera de retorno, se requiere un cilindro de doble efecto.

Pregunta 4: ¿Cuáles son las aplicaciones típicas de los cilindros de simple efecto?

Respuesta: Los cilindros de simple efecto generalmente se usan en aplicaciones donde la carrera de retorno no requiere fuerza hidráulica. Los ejemplos incluyen camiones volquete, gatos hidráulicos y algunos tipos de prensas. También se utilizan en aplicaciones donde el espacio y el peso son limitados, ya que generalmente son más compactos que los cilindros de doble efecto.

Pregunta 5: ¿Cuáles son las aplicaciones típicas de los cilindros de doble efecto?

Respuesta: Los cilindros de doble acción se utilizan en aplicaciones que requieren fuerza y ​​control en ambas direcciones. Los ejemplos incluyen excavadoras, grúas, sistemas de dirección y prensas hidráulicas. Son la opción estándar para equipos de construcción, maquinaria de fabricación y sistemas de automatización.

8. Conclusión

La elección entre un cilindro de elevación hidráulico de simple efecto y uno de doble efecto es una decisión fundamental que afecta el rendimiento, el costo y la confiabilidad del sistema hidráulico. Los cilindros de simple efecto son más simples, más compactos y menos costosos, pero sólo pueden generar fuerza en una dirección. Los cilindros de doble efecto son más complejos y caros, pero ofrecen control total tanto de las carreras de extensión como de retracción. La elección correcta depende de los requisitos específicos de la aplicación, incluidos los requisitos de fuerza, la necesidad de control, el espacio disponible y el presupuesto. En Raydafon Technology Group Co., Limited, nuestra fábrica fabrica cilindros de elevación hidráulicos de acción simple y doble con los más altos estándares de calidad y confiabilidad. Utilizamos materiales de alta calidad, mecanizado de precisión y pruebas rigurosas para garantizar que cada cilindro que producimos ofrezca un rendimiento confiable y una larga vida útil.

Ya sea que esté diseñando un nuevo sistema hidráulico o actualizando uno existente, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos. Podemos proporcionar especificaciones detalladas del producto, cálculos de rendimiento y soporte de aplicaciones. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para la hidráulica industrial en todo el mundo.

Póngase en contacto con Raydafon Technology Group Co., Limited hoypara analizar sus requisitos de cilindro de elevación hidráulica y descubrir qué tipo es el adecuado para su aplicación.
