¿Por qué un cilindro de elevación hidráulico es la columna vertebral de los equipos de elevación?

En una obra de construcción, una enorme grúa hidráulica eleva una viga de acero de 20 toneladas hasta lo alto de un edificio de gran altura. En un almacén, una carretilla elevadora eleva un palé de mercancías hasta el tercer nivel de estanterías. En un astillero, un sistema de elevación sincronizada eleva una embarcación entera para su mantenimiento. Estas operaciones aparentemente diferentes comparten un elemento común: todas dependen del cilindro de elevación hidráulico para convertir la energía del fluido en movimiento lineal. ElCilindro de elevación hidráulicano es simplemente un componente; es el músculo mecánico que transforma la presión hidráulica en la fuerza controlada necesaria para levantar, bajar y posicionar cargas. Sin él, los equipos de elevación modernos tal como los conocemos no existirían.

Entonces, ¿por qué se considera que el cilindro de elevación hidráulica es la columna vertebral de los equipos de elevación? La respuesta está en su combinación única de densidad de fuerza, control de precisión y confiabilidad. Un cilindro hidráulico puede generar una fuerza enorme a partir de un paquete relativamente pequeño, muy superior a lo que un actuador eléctrico o un sistema neumático puede lograr con el mismo tamaño. Se puede controlar con precisión milimétrica, lo que permite una aceleración y desaceleración suaves. Y puede diseñarse para soportar los entornos más exigentes, desde el frío ártico hasta el calor del desierto, desde atmósferas marinas corrosivas hasta zonas industriales explosivas. Este artículo examinará los principios de ingeniería, las especificaciones técnicas y los requisitos de aplicación que hacen que el cilindro de elevación hidráulica sea indispensable en los equipos de elevación. EnRaydafon Technology Group Co., Limitado, nuestra fábrica lleva más de dos décadas fabricando cilindros de elevación hidráulica y hemos perfeccionado nuestros diseños para ofrecer el rendimiento y la confiabilidad que exigen nuestros clientes.

Tabla de contenido

• 1. ¿Qué es un cilindro de elevación hidráulico y cómo genera fuerza?
• 2. ¿Por qué la densidad de fuerza es el factor decisivo en el diseño de equipos de elevación?
• 3. ¿Cómo define el control de precisión una elevación segura y eficiente?
• 4. ¿Cuáles son las especificaciones técnicas clave de nuestro cilindro de elevación hidráulica?
• 5. ¿Cómo determina la ingeniería de aplicaciones la selección de cilindros?
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. ¿Qué es un cilindro de elevación hidráulico y cómo genera fuerza?

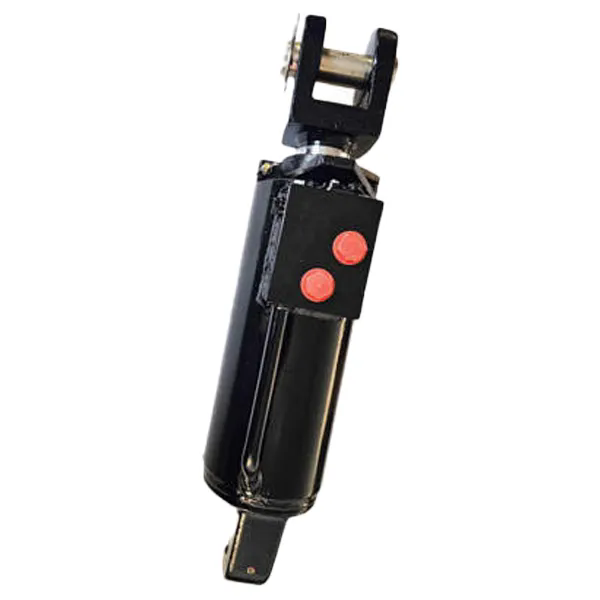

Un cilindro de elevación hidráulica es un actuador mecánico que convierte la presión hidráulica en fuerza y ​​movimiento lineal. Consta de un cilindro cilíndrico, un pistón, un vástago y elementos de sellado. El fluido hidráulico se bombea al cilindro bajo presión, empujando contra el pistón y haciendo que la varilla se extienda. Cuando se libera el fluido, la varilla se retrae, ya sea bajo el peso de la carga o mediante un resorte de retorno. La fuerza generada por el cilindro está determinada por la presión hidráulica y el área efectiva del pistón. La relación se expresa mediante la fórmula F = P × A, donde F es la fuerza, P es la presión y A es el área del pistón. Esta simple relación es la base de todos los sistemas de elevación hidráulicos.

Para comprender las implicaciones prácticas de esta fórmula, considere un cilindro de elevación hidráulica con un diámetro de pistón de 100 mm. La superficie efectiva es de aproximadamente 7.854 mm². A una presión de funcionamiento de 200 bar (20 N/mm²), el cilindro genera una fuerza de 157.080 N, o aproximadamente 16 toneladas. Esta fuerza es generada por un cilindro que pesa sólo una fracción de la carga que puede levantar. Esta extraordinaria densidad de fuerza es la razón principal por la que se prefieren los sistemas hidráulicos para aplicaciones de elevación. Ninguna otra tecnología de actuador lineal (eléctrica, neumática o mecánica) puede igualar la relación fuerza-tamaño de un cilindro de elevación hidráulica.

La construcción de un cilindro de elevación hidráulica está diseñada para soportar las inmensas presiones internas necesarias para generar estas fuerzas. El cañón suele estar hecho de tubo de acero sin costura, pulido hasta obtener un diámetro interno y un acabado superficial precisos. El vástago del pistón está fabricado de acero de alta resistencia, a menudo cromado para resistir la corrosión y el desgaste. Las juntas están fabricadas en poliuretano o caucho nitrilo, seleccionados por su compatibilidad con el fluido hidráulico y su resistencia a las altas temperaturas. Las tapas de los extremos están roscadas o soldadas al cilindro y cuentan con puertos para el fluido hidráulico. En Raydafon, nuestra fábrica fabrica cilindros de elevación hidráulica con diámetros de cilindro de 40 mm a 500 mm, capaces de generar fuerzas desde 5 toneladas hasta más de 500 toneladas. La siguiente tabla resume los componentes clave y sus funciones.

La elección de los materiales y la precisión del proceso de fabricación determinan el rendimiento y la durabilidad del cilindro de elevación hidráulica. Un cilindro con un cilindro mal pulido tendrá fugas internas, lo que reducirá la eficiencia y generará calor. Un cilindro con una varilla cromada inadecuadamente se corroerá, dañará las juntas y provocará fugas externas. En nuestra fábrica, cumplimos con tolerancias estrictas y utilizamos solo materiales de alta calidad para garantizar que nuestros cilindros de elevación hidráulica brinden un rendimiento confiable durante toda su vida útil.

2. ¿Por qué la densidad de fuerza es el factor decisivo en el diseño de equipos de elevación?

La densidad de fuerza es la cantidad de fuerza que un dispositivo puede generar por unidad de su propio peso o volumen. Es el factor más importante en el diseño de equipos de elevación. Una grúa que es demasiado pesada no puede levantar la carga prevista porque primero debe levantarse ella misma. Una carretilla elevadora demasiado voluminosa no puede maniobrar en pasillos estrechos del almacén. No se puede integrar en el equipo un sistema de elevación hidráulica demasiado grande. El cilindro de elevación hidráulica ofrece la mayor densidad de fuerza de cualquier tecnología de actuador lineal, lo que lo convierte en la única opción práctica para aplicaciones de elevación pesada.

Para apreciar la ventaja de la densidad de fuerza hidráulica, compare un cilindro de elevación hidráulica con un actuador lineal eléctrico. Un actuador eléctrico típico con una carrera de 100 mm y una fuerza nominal de 10 kN (1 tonelada) pesa aproximadamente entre 15 y 20 kg. Un cilindro de elevación hidráulica con la misma carrera y fuerza nominal pesa aproximadamente entre 5 y 8 kg. El cilindro hidráulico es dos o tres veces más ligero con la misma fuerza. Cuando la fuerza requerida aumenta a 100 kN (10 toneladas), el actuador eléctrico se vuelve imprácticamente grande y pesado, mientras que el cilindro hidráulico permanece compacto. Esta es la razón por la que los actuadores eléctricos se limitan a aplicaciones de trabajo liviano, mientras que los cilindros hidráulicos dominan el levantamiento pesado.

La densidad de fuerza de un cilindro de elevación hidráulica se puede aumentar aún más aumentando la presión de funcionamiento. Los sistemas hidráulicos modernos funcionan a presiones de hasta 350 bar y algunos sistemas especializados funcionan a 700 bar. A 700 bar, un cilindro con un pistón de 100 mm genera una fuerza de 550 kN (55 toneladas), pero el cilindro en sí pesa menos de 50 kg. Esta extraordinaria densidad de fuerza permite el diseño de equipos de elevación compactos y potentes que pueden transportarse y operarse en entornos con espacio limitado. La siguiente tabla compara la densidad de fuerza de diferentes tecnologías de actuadores.

En Raydafon Technology Group Co., Limited, diseñamos nuestros cilindros de elevación hidráulica para maximizar la densidad de fuerza sin comprometer la seguridad ni la durabilidad. Utilizamos aceros de alta resistencia y tecnologías de sellado avanzadas para garantizar que nuestros cilindros puedan funcionar a presiones de hasta 700 bar. Nuestra fábrica también ofrece diseños personalizados para aplicaciones que requieren un equilibrio óptimo de fuerza, tamaño y peso. La densidad de fuerza del cilindro de elevación hidráulica es la razón por la que es la columna vertebral del equipo de elevación.

3. ¿Cómo define el control de precisión una elevación segura y eficiente?

Generar fuerza es sólo la mitad de la historia. Un cilindro de elevación hidráulica también debe controlar esa fuerza con precisión. En los equipos de elevación, el movimiento incontrolado puede ser catastrófico. Una grúa que baja su carga demasiado rápido puede hacer que la carga oscile, potencialmente golpeando a los trabajadores o las estructuras. Un montacargas que levanta sus horquillas demasiado bruscamente puede desestabilizar la carga, provocando su caída. Una plataforma elevadora que no se detiene a la altura correcta puede causar lesiones al personal. Por lo tanto, el control de precisión del cilindro de elevación hidráulica es tan importante como su capacidad de generar fuerza.

El control de precisión en un cilindro de elevación hidráulica se logra mediante una combinación de diseño del circuito hidráulico, tecnología de válvulas y diseño del cilindro. El circuito hidráulico controla el flujo de fluido hacia y desde el cilindro. Las válvulas proporcionales y las servoválvulas permiten un control suave e infinitamente variable de la velocidad del cilindro. El diseño del cilindro, incluida la amortiguación al final de la carrera, evita cargas de choque cuando el cilindro alcanza su límite. El acabado de la superficie de la varilla y el diseño del sello minimizan el deslizamiento, asegurando un movimiento suave incluso a velocidades muy bajas. La siguiente tabla describe los elementos clave del control de precisión en un cilindro de elevación hidráulica.

El control de precisión de un cilindro de elevación hidráulica es particularmente crítico en aplicaciones como plataformas de trabajo aéreas, donde la plataforma debe colocarse exactamente a la altura deseada y mantenerse allí sin que se desvíe. También es fundamental en los sistemas de elevación sincronizados, donde varios cilindros deben moverse al unísono para levantar una carga grande y desequilibrada. En Raydafon, nuestra fábrica diseña cilindros de elevación hidráulica con componentes mecanizados con precisión y sistemas de sellado avanzados para ofrecer el rendimiento de control que exigen estas aplicaciones. También trabajamos estrechamente con nuestros clientes para optimizar el circuito hidráulico y la selección de válvulas para sus equipos de elevación específicos.

4. ¿Cuáles son las especificaciones técnicas clave de nuestro cilindro de elevación hidráulica?

El rendimiento de un cilindro de elevación hidráulica está definido por un conjunto de especificaciones técnicas clave. Estas especificaciones permiten a los ingenieros seleccionar el cilindro adecuado para su aplicación y predecir su rendimiento. Las especificaciones más importantes son el diámetro del orificio, el diámetro de la varilla, la longitud de la carrera, la presión de funcionamiento y el tipo de montaje. Estos parámetros determinan la fuerza, la velocidad y la envolvente del cilindro. En Raydafon Technology Group Co., Limited, fabricamos cilindros de elevación hidráulica en una amplia gama de especificaciones y podemos personalizar cualquier parámetro para cumplir con los requisitos de aplicaciones específicas.

La siguiente tabla proporciona un resumen de las especificaciones estándar de nuestra línea de productos de cilindros de elevación hidráulica.

Además de estas especificaciones estándar, nuestra fábrica ofrece una gama de opciones y accesorios para nuestros cilindros de elevación hidráulica. Estos incluyen válvulas de retención de carga integradas, sensores de posición y cojinetes de extremo de varilla. También proporcionamos recubrimientos y materiales personalizados para entornos extremos, como aplicaciones marinas o costa afuera. Cada cilindro de elevación hidráulica que producimos se prueba para verificar su rendimiento e integridad. Realizamos pruebas de presión estática, pruebas de ciclo dinámico y pruebas de fugas para garantizar que el cilindro cumpla con los estándares requeridos. Nuestro compromiso con la calidad y la precisión es lo que hace que nuestros cilindros de elevación hidráulica sean la columna vertebral de los equipos de elevación en todo el mundo.

5. ¿Cómo determina la ingeniería de aplicaciones la selección de cilindros?

Seleccionar el cilindro de elevación hidráulico adecuado para una aplicación de elevación específica no es simplemente una cuestión de elegir el modelo más grande o potente. Requiere un análisis cuidadoso de los requisitos de la aplicación, incluida la carga, el perfil de movimiento, el entorno y el espacio disponible. El proceso de selección implica una serie de cálculos de ingeniería y decisiones de diseño. Los siguientes son los factores clave que deben considerarse.

Análisis de carga:El primer paso es determinar la carga máxima que debe levantar el cilindro. Esto incluye el peso de la carga útil, el peso de la estructura de elevación y cualquier fuerza dinámica causada por aceleración o impacto. Luego se aplica un factor de seguridad para tener en cuenta las incertidumbres y las condiciones de sobrecarga. La fuerza requerida determina el diámetro del orificio y la presión de funcionamiento.

Perfil de movimiento:El perfil de movimiento define cómo debe moverse la carga. ¿Necesita moverse rápido o lentamente? ¿Necesita detenerse en posiciones precisas? ¿Necesita mantener su posición bajo carga? Las respuestas a estas preguntas determinan el caudal requerido, el tipo de válvula y la necesidad de dispositivos de retención de carga.

Condiciones ambientales:El entorno en el que opera el cilindro afecta la elección de materiales y sellos. Un cilindro que opera en un ambiente corrosivo requiere acero inoxidable o recubrimientos especiales. Un cilindro que funciona a temperaturas extremas requiere sellos y fluidos especiales. Un cilindro que funciona en un ambiente polvoriento requiere limpiaparabrisas y botas protectoras.

Restricciones de espacio:El espacio disponible determina el tipo de montaje y las dimensiones totales del cilindro. En algunas aplicaciones, se requiere un cilindro compacto con carrera corta. En otros, se necesita un cilindro de carrera larga con un diámetro grande. El tipo de montaje debe ser compatible con la estructura a la que está fijado el cilindro.

La siguiente tabla resume los criterios de selección clave para un cilindro de elevación hidráulica.

En Raydafon, nuestro equipo de ingeniería trabaja estrechamente con los clientes para seleccionar el cilindro de elevación hidráulico óptimo para su aplicación. Brindamos soporte técnico detallado, incluidos cálculos de fuerza, análisis de movimiento y selección de materiales. Nuestra fábrica también ofrece diseños personalizados para aplicaciones que requieren una solución no estándar. Al combinar nuestra experiencia en ingeniería con nuestras capacidades de fabricación, garantizamos que cada cilindro de elevación hidráulica que entregamos satisfaga las necesidades específicas del equipo de elevación que alimentará.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la vida útil típica de un cilindro de elevación hidráulica?

Respuesta: La vida útil de un cilindro de elevación hidráulica depende de las condiciones de operación y mantenimiento. En condiciones normales, con un mantenimiento adecuado, un cilindro de elevación hidráulica de alta calidad puede durar entre 10 y 15 años o más. Los principales elementos de desgaste son los sellos, que pueden reemplazarse durante una revisión de rutina. En Raydafon Technology Group Co., Limited, diseñamos nuestros cilindros para un mínimo de 1 millón de ciclos y brindamos pautas de mantenimiento para ayudar a nuestros clientes a maximizar la vida útil de sus cilindros.

Pregunta 2: ¿Cómo sé si es necesario reemplazar o reparar mi cilindro de elevación hidráulica?

Respuesta: Las señales de que un cilindro de elevación hidráulica necesita atención incluyen fugas externas, pérdida de fuerza de elevación, ruido inusual durante el funcionamiento y desplazamiento bajo carga. En muchos casos, el cilindro se puede reparar reemplazando los sellos. Si el cilindro o la varilla están dañados, es posible que sea necesario reemplazar el cilindro. Nuestra fábrica ofrece un servicio de reparación y revisión de cilindros de elevación hidráulica y podemos asesorarle sobre si la reparación o el reemplazo es la opción más rentable.

Pregunta 3: ¿Cuál es la diferencia entre un cilindro de elevación hidráulico de simple efecto y uno de doble efecto?

Respuesta: Un cilindro de elevación hidráulico de simple efecto utiliza presión hidráulica para extender la varilla y depende de la gravedad o de un resorte de retorno para retraerla. Un cilindro de doble acción utiliza presión hidráulica para extender y retraer la varilla. Los cilindros de simple efecto son más simples y menos costosos y se utilizan en aplicaciones donde la carga puede retraer el cilindro. Los cilindros de doble acción se utilizan en aplicaciones donde se requiere una retracción controlada o donde la carga no proporciona suficiente fuerza para retraer el cilindro.

Pregunta 4: ¿Se puede utilizar un cilindro de elevación hidráulica en posición vertical?

Respuesta: Sí, un cilindro de elevación hidráulica se puede utilizar en cualquier orientación, incluida vertical, horizontal o inclinada. El diseño del cilindro, incluida la disposición de cojinetes y juntas, se adapta a la orientación. En una aplicación vertical, el peso de la varilla y la carga deben tenerse en cuenta en el diseño del circuito hidráulico y de los dispositivos de sujeción de carga. Nuestro equipo de ingeniería puede proporcionar recomendaciones específicas para aplicaciones verticales.

Pregunta 5: ¿Qué mantenimiento se requiere para un cilindro de elevación hidráulica?

Respuesta: Los requisitos de mantenimiento para un cilindro de elevación hidráulica incluyen una inspección periódica para detectar fugas, verificar el nivel y el estado del fluido hidráulico y reemplazar los sellos en el intervalo recomendado. La varilla debe mantenerse limpia y libre de residuos. El fluido hidráulico debe filtrarse y probarse periódicamente. Nuestra fábrica proporciona un manual de mantenimiento detallado con cada cilindro de elevación hidráulica y ofrecemos capacitación en mantenimiento para nuestros clientes.

7. Conclusión

El cilindro de elevación hidráulica es la columna vertebral de los equipos de elevación porque ofrece densidad de fuerza, control de precisión y confiabilidad que ninguna otra tecnología puede igualar. Desde la grúa de construcción más grande hasta el elevador de tijera más pequeño, el cilindro de elevación hidráulica es el componente que transforma la potencia hidráulica en movimiento controlado que levanta, posiciona y sostiene cargas. Su capacidad para generar una fuerza enorme a partir de un paquete compacto, controlar esa fuerza con precisión milimétrica y operar de manera confiable en los entornos más exigentes lo hace indispensable en la industria moderna.

En Raydafon Technology Group Co., Limited, nuestra fábrica fabrica cilindros de elevación hidráulica durante más de dos décadas. Contamos con la experiencia en ingeniería, la capacidad de fabricación y los sistemas de calidad para entregar cilindros que cumplan con los requisitos más exigentes. Ya sea que esté diseñando un nuevo sistema de elevación o manteniendo uno existente, lo invitamos a contactarnos para analizar sus necesidades específicas. Nuestro equipo está listo para ayudarlo a seleccionar el cilindro de elevación hidráulico óptimo para su aplicación.

Póngase en contacto con Raydafon Technology Group Co., Limited hoypara analizar sus requisitos de cilindros de elevación hidráulica y descubrir cómo nuestros cilindros pueden impulsar su equipo de elevación.
