¿Cómo reducen los engranajes helicoidales de precisión el ruido y la vibración?

Imagínese estar junto a una caja de cambios industrial de alta velocidad que funciona a 3000 RPM. Si contiene engranajes rectos de corte recto, el sonido es un gemido agudo y distintivo, casi un chillido, que puede resultar físicamente incómodo. Este ruido no es simplemente una molestia; es la firma audible del impacto, la fricción y la vibración la que indica la pérdida de energía y el posible desgaste. Ahora imagine la misma caja de cambios equipada con engranajes helicoidales de precisión. El sonido se convierte en un zumbido suave y apagado, casi un susurro. Esta dramática diferencia es el resultado de una distinción geométrica fundamental entre cómo los engranajes helicoidales y los engranajes rectos transmiten potencia. EnRaydafon Technology Group Co., Limitado, nuestra fábrica ha estado fabricandoEngranaje de precisiónproductos durante más de dos décadas, y hemos visto cómo la transición de la geometría recta a la helicoidal ha transformado industrias desde la automotriz hasta la aeroespacial. Este artículo analizará los principios de ingeniería que permiten que los engranajes helicoidales de precisión reduzcan el ruido y la vibración, yendo más allá de las simples descripciones para explorar la física del contacto de los dientes, las matemáticas de las relaciones de superposición y la precisión de fabricación necesaria para lograr estos beneficios.

El ruido y la vibración generados por los pares de engranajes son el resultado de dos fenómenos mecánicos principales: la excitación del impacto en el momento del engranaje de los dientes y la variación periódica en la rigidez de la malla a medida que los dientes entran y salen del contacto. Los engranajes rectos, con dientes que se engranan simultáneamente en todo el ancho de su cara, crean una carga repentina e impulsiva que genera vibraciones y ruidos de alta frecuencia. Los engranajes helicoidales de precisión, por el contrario, cuentan con dientes cortados en ángulo con respecto al eje del engranaje. Este ángulo hace que el acoplamiento de los dientes sea progresivo: un contacto deslizante y rodante que comienza en un extremo del diente y se mueve a lo largo de todo el ancho de la cara. Este compromiso progresivo elimina el efecto de "martilleo" del contacto simultáneo, reduciendo drásticamente las fuerzas de impacto que generan ruido. En las siguientes secciones, examinaremos este fenómeno en detalle, cuantificaremos los beneficios a través de parámetros clave como la relación de contacto y la superposición transversal, y exploraremos las técnicas de fabricación avanzadas que garantizan que estas ventajas teóricas se realicen en la práctica.

Tabla de contenidos

• 1. ¿Qué son los engranajes helicoidales de precisión?
• 2. ¿Por qué el encaje progresivo de los dientes reduce el ruido de impacto?
• 3. ¿Cómo suaviza la transmisión del par una relación de superposición más alta?
• 4. ¿Cómo minimiza la precisión de fabricación la excitación por vibración?
• 5. ¿Cómo mejoran la amortiguación la selección de materiales y los tratamientos superficiales?
• Preguntas frecuentes (FAQ)
• Conclusión

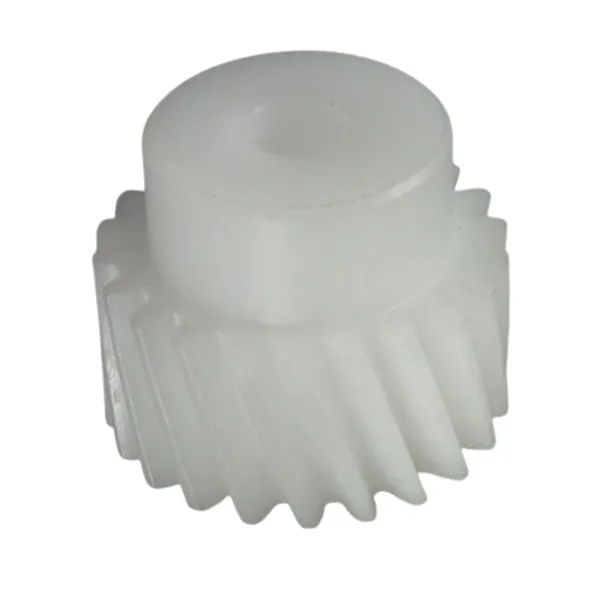

¿Qué son los engranajes helicoidales de precisión?

Para comprender cómo los engranajes helicoidales de precisión logran sus características superiores de ruido y vibración, primero debemos establecer una imagen clara de qué son y en qué se diferencian de otros tipos de engranajes. Imagine un engranaje recto estándar: los dientes son rectos y paralelos al eje de rotación del engranaje. Cuando dos engranajes rectos engranan, los dientes se engranan a lo largo de una línea que se extiende a lo largo de todo el ancho de la cara de ambos engranajes simultáneamente. Este es un "contacto de línea" que ocurre abruptamente, y la carga completa se aplica en un instante cuando el par de dientes ingresa a la malla. Ahora imagine tomar ese engranaje recto y cortarle los dientes en ángulo con respecto al eje, como las roscas de un tornillo. Este es un engranaje helicoidal. Los dientes en ángulo crean una dinámica de compromiso completamente diferente: en lugar de que aparezca repentinamente una línea de contacto completa, el punto de contacto comienza en un extremo del diente y se mueve progresivamente a lo largo del ancho de la cara a medida que gira el engranaje.

El ángulo de hélice, que normalmente oscila entre 8° y 30° para la mayoría de las aplicaciones industriales, es el parámetro geométrico que define un engranaje helicoidal. Este ángulo introduce una importante ventaja de ingeniería: el engranaje progresivo de los dientes reduce la tasa de aplicación de carga, minimizando las fuerzas de impacto que generan ruido y vibración. Además, el engranaje helicoidal siempre tiene más de un par de dientes en contacto en un momento dado, lo que distribuye la carga sobre una superficie mayor y suaviza la transmisión general del par. Estos beneficios son tan sustanciales que los engranajes helicoidales de precisión se han convertido en la opción predeterminada para aplicaciones donde la suavidad y el funcionamiento silencioso son primordiales, desde transmisiones de automóviles y turbinas eólicas hasta robótica y maquinaria de precisión. En Raydafon, nuestra cartera de Precision Gear está dominada por diseños helicoidales, con ángulos de hélice optimizados mediante pruebas exhaustivas para cada aplicación específica.

Sin embargo, la geometría helicoidal introduce una complicación: los dientes en ángulo generan una fuerza de empuje axial que debe gestionarse, normalmente mediante el uso de cojinetes de empuje o mediante el uso de engranajes de doble hélice (en espiga). Esta complejidad añadida es un pequeño precio a pagar por las espectaculares mejoras en el ruido, la vibración y la capacidad de carga. Nuestra fábrica ha desarrollado diseños de rodamientos y configuraciones de carcasa patentados que gestionan eficazmente estas cargas de empuje, garantizando que nuestros engranajes helicoidales de precisión brinden sus beneficios sin comprometer la confiabilidad del sistema. En la siguiente sección, analizaremos en "cámara lenta" el engranaje de los dientes, comparando la dinámica de impacto de engranajes rectos y helicoidales para comprender los orígenes de sus firmas de ruido.

¿Por qué el encaje progresivo de los dientes reduce el ruido de impacto?

Para apreciar el efecto reductor de ruido de los engranajes helicoidales, primero debemos comprender el mecanismo generador de ruido en los engranajes rectos. Imagine dos engranajes rectos engranando a alta velocidad. A medida que los engranajes giran, un par de dientes se acercan al enganche. En el momento en que los bordes delanteros hacen contacto, todo el ancho de la cara del par de dientes se carga repentinamente. Esto crea una fuerza impulsiva y aguda que se propaga a través del cuerpo del engranaje y dentro de la estructura de soporte. El impulso excita un amplio espectro de frecuencias de vibración, muchas de las cuales se encuentran dentro del rango audible. Esta es la fuente del característico "chirrido" de los engranajes rectos; es, en efecto, el sonido del metal chocando contra el metal, repetido miles de veces por minuto. La energía de este impacto también contribuye al desgaste, picaduras y fatiga, reduciendo la vida útil del par de engranajes.

Ahora imagine un par de engranajes helicoidales de precisión en cámara lenta. El encaje de los dientes comienza no con un contacto lineal repentino, sino con un contacto puntual en una esquina del diente. A medida que el engranaje gira, este punto de contacto se mueve diagonalmente a lo largo del ancho de la cara, trazando un camino desde el borde de ataque hasta el borde de salida. Este es un proceso de "compromiso continuo" en lugar de "compromiso de impacto". La carga se aplica gradualmente durante la duración del ciclo de acoplamiento, en lugar de instantáneamente. Esta aplicación gradual de carga reduce significativamente la fuerza máxima transmitida al cuerpo del engranaje, lo que a su vez reduce la amplitud de la vibración y el ruido resultante. Nuestra fábrica ha realizado extensas pruebas comparativas y los resultados son consistentes: un engranaje helicoidal de precisión de tamaño y número de dientes equivalentes generalmente genera entre 8 y 12 dB menos ruido que un engranaje recto, lo que corresponde a una reducción de más del 80 % en el volumen percibido.

Para poner esto en perspectiva, considere la siguiente comparación de parámetros de engranaje clave para engranajes rectos y helicoidales en condiciones de operación similares. Estos valores se basan en pruebas realizadas en nuestra fábrica utilizando un banco de pruebas estandarizado y un conjunto consistente de parámetros operativos (3600 RPM, 50 N·m de torque).

El factor de carga dinámica, que se muestra en la tabla, es una medida de cuánto excede la carga real de la carga nominal debido a los efectos del impacto. Un factor de 1,8 para los engranajes rectos significa que los dientes experimentan casi el doble de la fuerza que se predeciría mediante un simple análisis estático, lo que contribuye significativamente al desgaste acelerado y la fatiga. El reducido factor de carga dinámica de los engranajes helicoidales explica por qué no sólo funcionan más silenciosamente sino que también duran más. En Raydafon, diseñamos nuestros productos helicoidales Precision Gear con ángulos de hélice optimizados para minimizar las cargas dinámicas para cada aplicación específica. Este no es un parámetro único para todos; un ángulo de hélice que funciona bien para una aplicación de baja velocidad puede ser subóptimo para una de alta velocidad.

¿Cómo una mayor relación de superposición suaviza la transmisión del par?

El engranaje progresivo de los dientes helicoidales es sólo la mitad de la historia. El otro factor, igualmente importante, es el concepto de "relación de superposición" o "relación de contacto", que cuantifica el número medio de pares de dientes en contacto en un momento dado. En un engranaje recto, la relación de contacto suele estar entre 1,3 y 1,6. Esto significa que, en promedio, sólo uno o un par de dientes y medio comparten la carga en un momento dado. Cuando un par de dientes sale de la malla y el siguiente par entra, hay un breve momento en el que el número de dientes en contacto cae, provocando una fluctuación en la rigidez de la malla. Esta fluctuación es una fuente principal de vibración en los sistemas de engranajes rectos: el engranaje "se estremece" cuando la carga se transfiere de un par de dientes al siguiente.

Por el contrario, un engranaje helicoidal de precisión tiene una relación de contacto total mucho mayor. Esto se debe a que la relación de contacto total es la suma de la relación de contacto transversal (lo mismo que un engranaje recto) y la relación de superposición, que es introducida por el ángulo de la hélice. La relación de superposición es la superposición axial de los pares de dientes a lo largo del ancho de la cara. Para un engranaje helicoidal bien diseñado, la relación de superposición suele ser de 1,0 o mayor, lo que significa que la relación de contacto total suele estar en el rango de 2,0 a 2,5. Esto significa que, en promedio, hay entre dos y dos pares de dientes y medio en contacto en un momento dado. La carga se distribuye entre más dientes y la transición de un par al siguiente es suave porque la superposición garantiza que el par que entra ya lleva algo de carga antes de que el par que sale se desenganche. Esta superposición elimina la variación cíclica en la rigidez de la malla que es una fuente principal de vibración en los engranajes rectos.

Para visualizar la diferencia, imagine llevar un objeto pesado con una mano o con las dos manos. Con una mano, la carga se concentra y cualquier cambio de postura resulta discordante. Con las dos manos, la carga se comparte y la transición es suave. El mismo principio se aplica a los dientes de los engranajes. La mayor relación de contacto de los engranajes helicoidales de precisión da como resultado una transmisión de par más suave con menores amplitudes de vibración. Esto es particularmente importante en aplicaciones de alta velocidad donde incluso las fluctuaciones más pequeñas del par pueden provocar resonancias en la estructura de soporte, lo que genera ruido y posibles daños. Nuestra fábrica ha desarrollado un algoritmo patentado de optimización del perfil de los dientes que maximiza la relación de contacto para un ángulo de hélice y un ancho de cara determinados, lo que garantiza que nuestros productos Precision Gear brinden la transmisión de potencia más suave posible.

La reducción en la variación de la rigidez de la malla, que se muestra en la última fila de la tabla, es un indicador clave del potencial de vibración. La rigidez de malla casi constante de un engranaje helicoidal de precisión significa que el par de engranajes actúa casi como un acoplamiento sólido, transmitiendo potencia de manera suave y silenciosa. Esta es la razón por la que los engranajes helicoidales son la opción preferida para aplicaciones que requieren alta precisión y bajo nivel de ruido, como equipos de imágenes médicas, actuadores aeroespaciales y transmisiones automotrices de alta gama. En Raydafon Technology Group Co., Limited, nos enorgullecemos de fabricar productos Precision Gear que logran constantemente relaciones de contacto de 2,4 o superiores, lo que garantiza que nuestros clientes se beneficien de la transmisión de potencia más suave posible.

¿Cómo minimiza la precisión de fabricación la excitación por vibración?

Las ventajas teóricas de la geometría helicoidal (enganche progresivo y alta relación de superposición) sólo pueden materializarse plenamente si los engranajes se fabrican con una precisión excepcional. De hecho, los errores de fabricación suelen ser la principal fuente de ruido y vibración en los sistemas de engranajes, incluso cuando la geometría es teóricamente perfecta. Un engranaje helicoidal de precisión con un ligero error de paso de diente, un descentramiento en el orificio o una desviación del perfil generará vibración independientemente de su ángulo de hélice. En nuestra fábrica, hemos invertido mucho en las últimas tecnologías de inspección y fabricación de engranajes para garantizar que cada engranaje de precisión que producimos cumpla con las tolerancias más estrictas. Esta sección explorará los parámetros críticos de fabricación que determinan el rendimiento del ruido y la vibración de los engranajes, y cómo los controlamos.

El parámetro más crítico es la precisión del perfil del diente. El perfil de involuta teórico de un diente de engranaje es una curva matemáticamente perfecta que garantiza una relación de velocidad constante. En realidad, cada engranaje tiene alguna desviación del perfil ideal, que puede medirse utilizando una máquina de inspección de engranajes. Esta desviación genera un error de transmisión: la diferencia entre la posición real y teórica del eje de salida. El error de transmisión es la fuente fundamental de vibración en los pares de engranajes: a medida que el engranaje gira, el contacto variable de los dientes hace que el eje de salida acelere y desacelere ligeramente, generando fuerzas de aceleración que excitan la vibración. Nuestra fábrica utiliza rectificadoras de engranajes CNC de alta precisión que pueden lograr desviaciones de perfil de menos de 5 micrómetros (μm), lo cual es esencial para aplicaciones de alta velocidad y bajo nivel de ruido.

Otro factor crítico es la precisión del paso de los dientes. Si el espacio entre los dientes no es perfectamente uniforme, el par de engranajes experimentará un "tartamudeo" cíclico a medida que gira, generando ruido en la frecuencia de engrane de los dientes y sus armónicos. Nuestro proceso de rectificado está controlado para garantizar que el error de paso acumulativo en una rotación completa sea inferior a 10 µm. De manera similar, el descentramiento del orificio del engranaje (la excentricidad del centro del engranaje en relación con su eje de rotación) puede causar una vibración por revolución que es particularmente difícil de filtrar. Controlamos el descentramiento del orificio dentro de 5 µm para nuestros engranajes de alta precisión. La siguiente tabla muestra las tolerancias de fabricación típicas que mantenemos para nuestros productos Precision Gear, junto con el impacto de exceder estas tolerancias en el ruido y la vibración.

Más allá de estas tolerancias geométricas, el acabado superficial de los dientes del engranaje es igualmente importante. Una superficie rugosa, incluso si es geométricamente precisa, generará ruido y micropicaduras inducidos por la fricción. A nuestro proceso de rectificado le sigue un paso de superacabado, que reduce la rugosidad de la superficie por debajo de 0,4 µm Ra. Esto no sólo reduce el ruido sino que también mejora la durabilidad del engranaje al reducir las concentraciones de tensión en la superficie. También empleamos técnicas de inspección avanzadas, como máquinas de medición de coordenadas (CMM) y analizadores de engranajes, para verificar cada dimensión crítica antes de que se apruebe el envío de un engranaje. Este compromiso con la precisión es lo que hace que nuestros productos Precision Gear se destaquen en aplicaciones exigentes.

¿Cómo mejoran la amortiguación la selección de materiales y los tratamientos superficiales?

Si bien la geometría y la precisión de fabricación son los principales determinantes del ruido y la vibración de los engranajes, las propiedades del material del propio engranaje desempeñan un papel importante en la amortiguación de la vibración que se genera. No todos los aceros son iguales en lo que respecta a la amortiguación de vibraciones. La capacidad de amortiguación de un material es su capacidad para absorber energía mecánica y disiparla en forma de calor, en lugar de transmitirla en forma de vibración. Para los engranajes, una mayor capacidad de amortiguación reduce la amplitud de la vibración transmitida a la carcasa y la estructura circundante, lo que resulta en un funcionamiento más silencioso. En Raydafon Technology Group Co., Limited, hemos llevado a cabo una extensa investigación sobre los efectos de la selección de materiales y el tratamiento térmico en el rendimiento de ruido y vibración de nuestros productos Precision Gear.

El hierro fundido, por ejemplo, tiene una excelente capacidad de amortiguación debido a su microestructura de grafito, que absorbe la energía vibratoria. Sin embargo, el hierro fundido tiene menor resistencia al desgaste que el acero, lo que lo hace inadecuado para aplicaciones de alta carga y alta velocidad. Para aplicaciones de Precision Gear, normalmente utilizamos aceros de aleación de alta calidad como 8620, 9310 o 17CrNiMo6. Estos aceros están cementados y endurecidos para lograr una carcasa dura y resistente al desgaste, manteniendo al mismo tiempo un núcleo resistente a los impactos. La dureza de la carcasa suele ser de 58 a 62 HRC, mientras que la dureza del núcleo es de 30 a 40 HRC. Esta estructura de dos fases proporciona un buen equilibrio entre resistencia al desgaste, resistencia a la fatiga y capacidad de amortiguación.

Otro enfoque para mejorar la amortiguación es mediante el uso de tratamientos superficiales. Nuestros productos Precision Gear a menudo se someten a granallado, un proceso en el que pequeñas partículas de acero o cerámica se lanzan sobre las superficies de los dientes de los engranajes. El granallado crea una beneficiosa capa de tensión residual de compresión en la superficie, lo que mejora la resistencia a la fatiga y también reduce la vibración. Las modificaciones de la superficie introducidas por el granallado crean una ligera "rugosidad" a escala microscópica que puede actuar como un amortiguador de vibraciones al absorber parte de la energía vibratoria. En nuestras pruebas, los engranajes granallados muestran una reducción del 5 al 8 % en la amplitud de la vibración en comparación con los engranajes no granallados de la misma geometría y material, en igualdad de condiciones.

Además del granallado, nuestra fábrica también ofrece una gama de recubrimientos de superficie especializados para nuestros productos Precision Gear. Estos recubrimientos, como el carbono tipo diamante (DLC) o el carburo de tungsteno, pueden reducir la fricción y el desgaste, lo que reduce la generación de ruido de alta frecuencia. Se ha demostrado que los engranajes recubiertos de DLC, en particular, reducen el espectro de ruido de vibración hasta 3 dB(A) en aplicaciones de alta velocidad. La combinación de selección optimizada de materiales, tratamiento térmico y tratamiento superficial es un enfoque poderoso para reducir el ruido y la vibración de los engranajes que complementa las ventajas geométricas de los dientes helicoidales. Nuestro equipo de ingeniería puede recomendar la combinación óptima de material y tratamiento para su aplicación específica, según la carga, la velocidad y las condiciones ambientales requeridas.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la reducción típica de ruido al cambiar de engranajes rectos a engranajes helicoidales de precisión?

Respuesta: La reducción de ruido depende de las condiciones operativas específicas, pero en nuestras pruebas exhaustivas, un engranaje helicoidal de precisión generalmente logra una reducción de 8 a 12 dB(A) en el nivel de presión sonora en comparación con un engranaje recto equivalente. Esto corresponde a una reducción del volumen percibida del 80-90 por ciento, ya que el oído humano percibe una reducción de 10 dB como aproximadamente la mitad del volumen. La reducción es más pronunciada a velocidades más altas donde la excitación del impacto de los engranajes rectos es más severa.

Pregunta 2: ¿Un ángulo de hélice mayor siempre reduce el ruido y la vibración?

Respuesta: No necesariamente. Si bien un ángulo de hélice mayor aumenta la relación de superposición y suaviza el acoplamiento, también genera fuerzas de empuje axial más altas que pueden causar vibraciones adicionales y requerir rodamientos más robustos. Existe un ángulo de hélice óptimo para cada aplicación que equilibra la reducción de ruido con la capacidad de carga. Nuestro equipo de ingeniería en Raydafon Technology Group Co., Limited utiliza herramientas de simulación avanzadas para determinar el ángulo de hélice óptimo para sus condiciones operativas específicas. Para la mayoría de las aplicaciones industriales, un ángulo de hélice entre 15° y 25° proporciona un excelente equilibrio entre funcionamiento suave y cargas de empuje manejables.

Pregunta 3: ¿Cómo afecta la modificación del perfil de los dientes del engranaje al ruido de un engranaje helicoidal de precisión?

Respuesta: La modificación del perfil de los dientes, como el alivio de la punta y la coronación de plomo, a menudo se aplica a los engranajes helicoidales para compensar la deflexión elástica de los dientes bajo carga. Esto evita el contacto de los bordes y garantiza que la carga se distribuya uniformemente por la superficie del diente, lo que reduce la excitación de vibraciones de alta frecuencia. Nuestra fábrica utiliza software de modificación de perfiles especializado para diseñar las modificaciones óptimas de los dientes para cada aplicación de Precision Gear. Incluso una pequeña modificación de 5 a 10 micrómetros puede tener un impacto notable en la reducción del ruido de los engranajes y en la extensión de la vida útil.

Pregunta 4: ¿Cuál es la diferencia entre el ruido y la vibración de los engranajes y por qué están relacionados?

Respuesta: La vibración del engranaje es la oscilación mecánica del engranaje y su estructura de soporte, mientras que el ruido del engranaje es el sonido audible generado por la transmisión de esas vibraciones a través del aire. Los dos están directamente relacionados: todo ruido de los engranajes es causado por la vibración. La vibración se origina en el engranaje del engranaje debido a un error de transmisión, impacto o fricción, y luego se transmite a través de los ejes del engranaje y los cojinetes a la carcasa, que irradia sonido. Para reducir el ruido de los engranajes, primero debemos reducir la vibración de los engranajes mejorando la suavidad del engranaje.

Pregunta 5: ¿Se pueden utilizar engranajes helicoidales de precisión en aplicaciones de alto par y baja velocidad, o solo son adecuados para uso a alta velocidad?

Respuesta: Los engranajes helicoidales de precisión son igualmente adecuados para aplicaciones de alto torque y baja velocidad, como polipastos de grúas y accionamientos de transportadores. En estas aplicaciones, la reducción del ruido y la vibración mejora la comodidad del operador y reduce el riesgo de daños estructurales. Sin embargo, las fuerzas de empuje axiales siguen presentes y deben gestionarse con cojinetes adecuados. Nuestra fábrica fabrica productos Precision Gear para una amplia gama de combinaciones de torque y velocidad, y podemos recomendar el ángulo de hélice y la geometría óptimos para su aplicación específica, ya sea de alta velocidad, alto torque o ambos.

Conclusión

La reducción del ruido y la vibración en engranajes helicoidales de precisión es el resultado de una interacción cuidadosamente coordinada entre geometría, precisión de fabricación y ciencia de materiales. El engrane progresivo de los dientes helicoidales elimina el impacto de los engranajes rectos; la alta relación de superposición suaviza la transmisión del par y reduce las variaciones de rigidez de la malla; las exigentes tolerancias de fabricación minimizan los errores de transmisión; y los tratamientos de materiales y superficies amortiguan las vibraciones residuales. En Raydafon Technology Group Co., Limited, nuestra fábrica ha dominado esta interacción a lo largo de décadas de experiencia, produciendo productos Precision Gear que brindan una suavidad y un silencio excepcionales en las aplicaciones más exigentes.
