¿Cuál es la diferencia entre los cilindros hidráulicos de cosechadora de simple efecto y de doble efecto?

En el campo de la maquinaria agrícola, particularmente en los equipos de recolección, el cilindro hidráulico es un componente fundamental. Convierte la presión del fluido hidráulico en fuerza y ​​movimiento lineal, lo que permite el control de diversas funciones, desde levantar conjuntos de cabezal hasta ajustar las posiciones de los carretes. Entre los tipos más comunes de cilindros hidráulicos utilizados en cosechadoras se encuentran los cilindros de simple efecto y doble efecto. La elección entre estos dos tipos no es arbitraria; es una decisión de ingeniería crítica que afecta el rendimiento, la eficiencia y el costo de la máquina.

La diferencia fundamental entre un simple efecto y un doble efecto.Cilindro hidráulico de cosechadoraradica en la forma en que se aplica el fluido hidráulico para generar movimiento. Un cilindro de simple efecto utiliza presión hidráulica para extender el pistón en una dirección, y la carrera de retorno se logra mediante una fuerza externa, generalmente la gravedad o un resorte. Un cilindro de doble acción utiliza presión hidráulica para extender y retraer el pistón, proporcionando movimiento motorizado en ambas direcciones. Esta diferencia fundamental genera variaciones en el diseño, la aplicación y las características de rendimiento. Este artículo proporciona un análisis técnico sistemático de ambos tipos de cilindros, examinando sus principios operativos, construcción, áreas de aplicación y criterios de selección. El objetivo es dotar a ingenieros, técnicos y profesionales de adquisiciones de una comprensión clara de las ventajas y limitaciones de cada tipo.

Tabla de contenido

• 1. Principios operativos: cómo funcionan los cilindros de simple y doble efecto
• 2. Diferencias de construcción y componentes
• 3. Aplicaciones específicas en sistemas cosechadores
• 4. Características de desempeño y control
• 5. Criterios de selección: ¿Qué tipo de cilindro elegir?
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. Principios operativos: cómo funcionan los cilindros de simple y doble efecto

Un cilindro hidráulico es un actuador mecánico que convierte la energía hidráulica (presión del fluido) en energía mecánica (fuerza y ​​movimiento lineal). El principio básico es la aplicación de fluido hidráulico presurizado a un pistón dentro del cilindro. La presión actúa sobre la zona del pistón, generando una fuerza que mueve el pistón y el vástago adjunto. La dirección del movimiento está determinada por el lado del pistón al que se aplica el fluido. El cilindro hidráulico de cosechadora de acción simple y doble acción difiere fundamentalmente en la forma en que se aplica el fluido para controlar el movimiento.

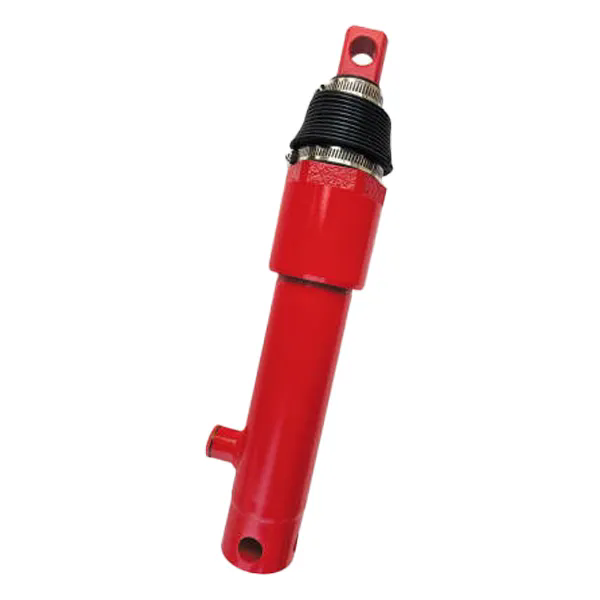

Cilindro de simple efecto:Un cilindro de simple efecto tiene un puerto para el fluido hidráulico. El fluido se aplica sólo a un lado del pistón (normalmente el lado inferior). La presión empuja el pistón y el vástago en una dirección, extendiendo el cilindro. La carrera de retorno (retracción del pistón) se logra mediante una fuerza externa. Las fuerzas externas más comunes son la gravedad (el peso de la carga que empuja el pistón hacia atrás) o un resorte mecánico. Los cilindros de simple efecto tienen un diseño simple y se utilizan en aplicaciones donde la carga misma proporciona la fuerza de retorno. En una cosechadora, se puede usar un cilindro hidráulico de cosechadora de simple efecto para tareas como levantar un componente pesado, donde el peso del componente proporciona la fuerza de retorno cuando se libera la presión hidráulica.

Cilindro de doble efecto:Un cilindro de doble efecto tiene dos puertos, uno a cada lado del pistón. Se puede suministrar fluido hidráulico a cualquiera de los puertos para generar movimiento en cualquier dirección. Para extender el cilindro, se suministra fluido al puerto inferior, empujando el pistón hacia arriba. Para retraer el cilindro, se suministra fluido al puerto superior, empujando el pistón hacia abajo. Esto proporciona movimiento motorizado en ambas direcciones. La fuerza generada en cada dirección no es necesariamente igual, ya que el área efectiva del pistón es diferente en los dos lados (el lado del vástago tiene un área efectiva más pequeña debido a la sección transversal del vástago). Los cilindros de doble efecto ofrecen un control más preciso y se utilizan cuando se requiere fuerza en ambas direcciones. En una cosechadora, el cilindro hidráulico de cosechadora de doble acción se utiliza para funciones tales como controlar la altura de un carrete, inclinar un cabezal o ajustar la posición de una barra de corte, donde se requiere movimiento motorizado en ambas direcciones.

La siguiente tabla proporciona una comparación lado a lado de los principios operativos.

EnRaydafon Technology Group Co., Limitado, fabricamos cilindros hidráulicos para cosechadoras de simple efecto y doble efecto para satisfacer las diversas necesidades del sector agrícola. Nuestro equipo de ingeniería puede brindar orientación experta sobre la selección del tipo de cilindro apropiado para una aplicación específica.

2. Diferencias de construcción y componentes

La construcción de un cilindro hidráulico de cosechadora de acción simple y doble refleja sus diferentes principios operativos. Los componentes centrales de ambos tipos de cilindros son similares: un cilindro, un pistón, una varilla, sellos y tapas de extremo. Sin embargo, existen diferencias significativas en los detalles de la construcción, que afectan su rendimiento y confiabilidad. Las principales diferencias están en el pistón y el sistema de sellado del pistón.

Pistón:En un cilindro de simple efecto, el pistón suele ser un componente simple en forma de disco que está unido al vástago. El pistón se utiliza para transmitir la fuerza del fluido hidráulico al vástago. En un cilindro de doble efecto, el pistón es un componente más complejo. Cuenta con sellos en ambos lados para evitar fugas de fluido entre las dos cámaras. El pistón debe poder soportar la presión de ambos lados, lo que requiere un diseño robusto. El pistón en un cilindro de doble efecto a menudo incluye un anillo guía (o anillo de desgaste) para mantener la alineación y evitar el contacto de metal con metal entre el pistón y el orificio del cilindro.

Sellos:El sistema de sellado es fundamental para el rendimiento de cualquier cilindro hidráulico. En un cilindro de simple efecto, el principal requisito de sellado es evitar fugas de fluido desde el lado presurizado del pistón. En un cilindro de doble efecto, se requieren sellos en ambos lados del pistón para evitar fugas entre las dos cámaras. Este es un requisito de sellado más exigente, ya que requiere un sello que pueda soportar la presión en ambas direcciones. El sello del pistón en un cilindro de doble efecto suele ser un sello de doble acción, como un sello en forma de U o un sello de poliuretano.

Sellos de varilla:Ambos tipos de cilindros tienen sellos de vástago para evitar fugas de fluido a lo largo del vástago. Sin embargo, la junta del vástago en un cilindro de doble efecto también debe poder soportar las presiones más altas que pueden ocurrir en el lado del vástago del pistón. Esto puede requerir un diseño de sello de varilla más robusto.

Amortiguación:Los cilindros de doble efecto suelen incluir funciones de amortiguación al final de la carrera para reducir las fuerzas de impacto y el ruido. Esto es particularmente importante en aplicaciones donde el cilindro mueve cargas pesadas a altas velocidades. La amortiguación es menos común en los cilindros de simple efecto, ya que la carrera de retorno suele estar controlada por una fuerza externa.

La siguiente tabla proporciona una comparación de las características de construcción del cilindro hidráulico de cosechadora de simple efecto y de doble efecto.

En Raydafon Technology Group Co., Limited, fabricamos cilindros hidráulicos para cosechadoras utilizando materiales de alta calidad y procesos de fabricación precisos. Nuestros cilindros están diseñados para cumplir con los exigentes requisitos de las aplicaciones agrícolas, brindando un rendimiento confiable y duradero.

3. Aplicaciones específicas en sistemas cosechadores

La elección entre un cilindro hidráulico de cosechadora de simple efecto y uno de doble acción está fuertemente influenciada por la aplicación específica dentro de la cosechadora. Cada tipo de cilindro se adapta a funciones particulares según el movimiento requerido, el perfil de fuerza y ​​los requisitos de control. Un cilindro hidráulico de cosechadora se utiliza en una amplia gama de funciones en la máquina, desde levantar componentes pesados ​​hasta controlar movimientos complejos.

Aplicaciones de cilindros de simple efecto:Los cilindros de simple efecto se utilizan normalmente en aplicaciones donde la carga puede proporcionar la fuerza de retorno. En una cosechadora, esto suele incluir operaciones de elevación en las que el peso del componente proporciona la fuerza de retorno. Por ejemplo, se podría utilizar un cilindro de simple efecto para levantar el cabezal (barra de corte) de una cosechadora. Cuando se aplica presión hidráulica, el cilindro se extiende, levantando el cabezal. Cuando se libera la presión, el peso del cabezal empuja el cilindro hacia abajo. De manera similar, se utilizan cilindros de simple efecto para ajustar la altura del carrete en algunas cosechadoras, donde el peso del carrete proporciona la fuerza de retorno.

Aplicaciones de cilindros de doble efecto:Los cilindros de doble efecto se utilizan en aplicaciones que requieren movimiento motorizado en ambas direcciones. En una cosechadora, esto incluye funciones tales como controlar el ángulo del cabezal, ajustar la posición de un carrete y operar el sinfín de descarga. Por ejemplo, se podría utilizar un cilindro hidráulico de cosechadora de doble efecto para inclinar el cabezal y seguir el contorno del suelo. El cilindro se puede extender o retraer para ajustar el ángulo del cabezal. De manera similar, a menudo se usa un cilindro de doble acción para controlar la posición de un sinfín de descarga, lo que permite extenderlo o retraerlo según sea necesario. La capacidad de proporcionar movimiento motorizado en ambas direcciones es esencial para un control preciso de estas funciones.

La siguiente tabla proporciona un resumen de las aplicaciones típicas de cada tipo de cilindro en una cosechadora.

En Raydafon, tenemos amplia experiencia en la fabricación de cilindros hidráulicos para cosechadoras para una amplia gama de aplicaciones. Nuestro equipo de ingeniería puede brindarle orientación experta sobre el tipo de cilindro apropiado para su aplicación específica.

4. Características de desempeño y control

Las características de rendimiento y control de un cilindro hidráulico para cosechadora de acción simple y doble acción son una consecuencia directa de su diseño y principios operativos. Comprender estas características es esencial para seleccionar el cilindro adecuado para una aplicación determinada e integrarlo en el sistema hidráulico general. Las principales características de rendimiento a considerar son la producción de fuerza, el control de velocidad y la controlabilidad.

Salida de fuerza:La fuerza de salida de un cilindro hidráulico está determinada por la presión hidráulica y el área efectiva del pistón. Para un cilindro de simple efecto, la fuerza se genera únicamente en la carrera de extensión. La fuerza es igual a la presión multiplicada por el área total del pistón. Para un cilindro de doble efecto, la fuerza se genera tanto en la carrera de extensión como en la de retracción. La fuerza en la carrera de extensión es la misma que para un cilindro de simple efecto (presión x área completa del pistón). La fuerza en la carrera de retracción es menor porque el área efectiva se reduce por el área del vástago (presión x (área del pistón - área del vástago)). Esta diferencia puede ser significativa, especialmente en cilindros con vástagos grandes.

Control de velocidad:La velocidad de un cilindro hidráulico está controlada por el caudal del fluido hidráulico. Para un cilindro de simple efecto, la velocidad se controla únicamente en la carrera de extensión. La velocidad de la carrera de retracción está controlada por la fuerza externa (gravedad o resorte). Para un cilindro de doble efecto, la velocidad se puede controlar tanto en la carrera de extensión como en la de retracción ajustando el caudal al puerto apropiado. Esto proporciona un control más preciso sobre el movimiento del cilindro.

Controlabilidad:Un cilindro hidráulico de cosechadora de doble efecto ofrece un control más preciso que un cilindro de simple efecto. La capacidad de aplicar presión hidráulica a ambos lados del pistón permite un posicionamiento más preciso de la carga. El cilindro de doble efecto también permite el uso de circuitos regenerativos, que pueden aumentar la velocidad del cilindro en determinadas aplicaciones. Los cilindros de simple efecto son menos controlables, ya que la carrera de retorno depende de una fuerza externa.

La siguiente tabla resume las características de rendimiento del cilindro hidráulico de cosechadora de simple y doble efecto.

En Raydafon, nuestros cilindros hidráulicos para cosechadoras están diseñados para ofrecer un alto rendimiento y una operación confiable. Utilizamos técnicas de fabricación avanzadas para garantizar una calidad constante y una larga vida útil.

5. Criterios de selección: ¿Qué tipo de cilindro elegir?

La selección del tipo de cilindro hidráulico de cosechadora apropiado (simple efecto o doble efecto) es una decisión de ingeniería crítica que afecta el rendimiento, la confiabilidad y el costo del sistema. El proceso de selección debe basarse en una evaluación sistemática de los requisitos de la solicitud. Se deben considerar los siguientes criterios:

Requisitos de fuerza:¿La aplicación requiere fuerza en ambas direcciones? Si sólo se requiere una fuerza de elevación o empuje, un cilindro de simple efecto puede ser suficiente. Si se requiere fuerza en ambas direcciones, es necesario un cilindro de doble efecto. Considere también la magnitud de la fuerza requerida en cada dirección. La fuerza en la carrera de retracción de un cilindro de doble efecto es menor que la carrera de extensión debido al área del vástago, lo que puede ser un factor.

Requisitos de control:¿Qué tan preciso debe ser el control del cilindro? Si el simple control de encendido/apagado es suficiente, un cilindro de simple efecto puede ser adecuado. Si se requiere un posicionamiento preciso, se necesita un cilindro de doble efecto. Considere también si la aplicación requiere que el cilindro mantenga una posición que se logra más fácilmente con un cilindro de doble efecto.

Requisitos de velocidad:¿La aplicación requiere velocidad controlada en ambas direcciones? Si sólo se requiere control de velocidad en la carrera de extensión, puede ser aceptable un cilindro de simple efecto. Si se requiere control de velocidad en ambas carreras, se necesita un cilindro de doble efecto.

Consideraciones de costos:Los cilindros de simple efecto son generalmente menos costosos que los de doble efecto debido a su diseño más simple. Sin embargo, los ahorros de costos de un cilindro de simple efecto deben sopesarse frente a las posibles limitaciones de rendimiento y control.

En Raydafon Technology Group Co., Limited, podemos ayudarlo con la selección del cilindro hidráulico de cosechadora apropiado para su aplicación específica. Nuestro equipo de ingeniería puede brindarle orientación experta según sus requisitos.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Se puede convertir un cilindro de simple efecto en un cilindro de doble efecto?

Respuesta: No, un cilindro de simple efecto no se puede convertir en un cilindro de doble efecto. El diseño del cilindro es fundamentalmente diferente. Un cilindro de simple efecto tiene solo un puerto y un solo juego de sellos, mientras que un cilindro de doble efecto tiene dos puertos y sellos en ambos lados del pistón. La conversión requeriría un rediseño completo del cilindro y el reemplazo del pistón y los sellos, lo cual no es rentable. Generalmente es más práctico comprar un cilindro de doble efecto para aplicaciones que requieren fuerza bidireccional.

Pregunta 2: ¿Qué sucede con el fluido en el lado no presurizado de un cilindro de simple efecto?

Respuesta: En un cilindro de simple efecto, el lado no presurizado del pistón normalmente se ventila a la atmósfera. Esto permite que el aire entre y salga del cilindro a medida que se mueve el pistón, evitando que se desarrolle vacío o sobrepresión. Esta ventilación se logra a través de un puerto de ventilación. Algunos cilindros de simple efecto también tienen un extremo de vástago abierto al medio ambiente.

Pregunta 3: ¿Qué tipo de cilindro se utiliza más comúnmente en las cosechadoras modernas?

Respuesta: Las cosechadoras modernas utilizan una combinación de cilindro hidráulico de cosechadora de acción simple y doble acción, según la aplicación específica. Para tareas de elevación sencillas, se suelen utilizar cilindros de simple efecto. Sin embargo, para funciones más complejas que requieren un control preciso y fuerza bidireccional, los cilindros de doble efecto son el estándar. La tendencia en las cosechadoras modernas es hacia más cilindros de doble efecto, ya que brindan mayor control y versatilidad.

Pregunta 4: ¿Cómo sé si mi aplicación necesita un cilindro de simple efecto o de doble efecto?

Respuesta: La elección depende de los requisitos de fuerza y ​​control de la aplicación. Si necesita una fuerza en una sola dirección y la carrera de retorno se puede lograr mediante gravedad o un resorte, un cilindro de simple efecto puede ser suficiente. Si necesita una fuerza en ambas direcciones o un control preciso de la posición del cilindro, se requiere un cilindro de doble efecto. Nuestro equipo técnico puede ayudarle a analizar su aplicación.

Pregunta 5: ¿Cómo afecta el tamaño de la varilla a la fuerza de un cilindro de doble efecto?

Respuesta: El tamaño de la varilla reduce el área efectiva del pistón en la carrera de retracción. La fuerza sobre la carrera de retracción es igual a la presión multiplicada por el área del pistón menos el área del vástago. Esto significa que la fuerza de retracción es siempre menor que la fuerza de extensión. La diferencia entre las fuerzas de extensión y retracción es más significativa en cilindros con diámetros de vástago mayores. Para aplicaciones que requieren una gran fuerza en ambas direcciones, puede preferirse un cilindro con una varilla pequeña.

7. Conclusión

El cilindro hidráulico para cosechadora de acción simple y doble acción son componentes esenciales en la maquinaria agrícola, pero tienen diferentes propósitos. El cilindro de simple efecto proporciona fuerza en una dirección, y la carrera de retorno se logra mediante una fuerza externa, lo que lo hace adecuado para tareas de elevación simples. El cilindro de doble acción proporciona fuerza en ambas direcciones, ofreciendo control preciso y versatilidad para funciones complejas. La selección del tipo de cilindro apropiado depende de los requisitos específicos de la aplicación, incluida la necesidad de fuerza bidireccional, precisión de control y control de velocidad.

En Raydafon Technology Group Co., Limited, estamos comprometidos a proporcionar cilindros hidráulicos para cosechadoras de alta calidad que cumplan con los exigentes requisitos de la industria agrícola. Nuestra amplia gama de cilindros incluye diseños de simple y doble acción, y nuestro experimentado equipo de ingeniería puede brindar orientación experta sobre la selección y aplicación de estos productos. Le invitamos a contactarnos para más información.

Póngase en contacto con Raydafon Technology Group Co., Limited hoypara analizar los requisitos del cilindro hidráulico de su cosechadora.
