¿Cómo afectan las condiciones de carga la confiabilidad a largo plazo de las unidades de caja de engranajes helicoidales?

Durante dos décadas en la industria de la transmisión de energía, una pregunta recurrente de los ingenieros y gerentes de planta ha sido: ¿cómo afectan las condiciones de carga a la confiabilidad a largo plazo de las unidades de engranajes helicoidales? La respuesta es fundamental para la longevidad del sistema y el costo total de propiedad. En Raydafon Technology Group Co., Limited, nuestro equipo de ingeniería ha dedicado importantes recursos a comprender esta relación precisa mediante pruebas rigurosas en nuestra fábrica y análisis de campo. El perfil de carga que encuentra una caja de cambios no es simplemente una especificación en una hoja de datos; es la narrativa definitoria de su vida operativa. Acaja de engranajes helicoidaleses apreciado por su multiplicación de par compacta de alta relación, capacidad de autobloqueo y funcionamiento suave.

Sin embargo, su exclusivo contacto deslizante entre el tornillo sin fin y la rueda lo hace particularmente sensible a cómo se aplica la carga a lo largo del tiempo. Comprender mal o subestimar las condiciones de carga (ya sea choque, sobrecarga o montaje inadecuado) es el principal culpable del desgaste prematuro, la pérdida de eficiencia y las fallas catastróficas. Esta inmersión profunda explora la mecánica detrás del desgaste inducido por la carga, describe la respuesta de ingeniería de nuestro producto y proporciona un marco para maximizar la vida útil de su caja de cambios, garantizando que la inversión en nuestros componentes brinde décadas de rendimiento confiable.

---

Tabla de contenido

• ¿Cuál es la relación entre la tensión de carga y los mecanismos de desgaste en una caja de engranajes helicoidales?
• ¿Cómo mitiga nuestro diseño de caja de engranajes helicoidales los efectos adversos de la carga?
• ¿Cuáles son los parámetros de carga clave que los ingenieros deben calcular para lograr confiabilidad?
• ¿Cómo pueden el mantenimiento y el montaje adecuados contrarrestar el desgaste relacionado con la carga?
• Resumen: Garantizar la confiabilidad a largo plazo mediante el conocimiento de la carga
• Preguntas frecuentes (FAQ)

---

¿Cuál es la relación entre la tensión de carga y los mecanismos de desgaste en una caja de engranajes helicoidales?

La confiabilidad a largo plazo de cualquier caja de engranajes helicoidales es una función directa de los ciclos de tensión impuestos a sus componentes internos. A diferencia de los engranajes rectos con contacto principalmente rodante, el tornillo sin fin y la rueda participan en una acción de deslizamiento significativa. Esta fricción por deslizamiento genera calor y es la génesis de la mayoría de los fenómenos de desgaste. Las condiciones de carga amplifican directamente estos efectos. Analicemos los principales mecanismos de desgaste exacerbados por la carga. Sin embargo, para comprender esto plenamente, primero debemos mapear todo el recorrido del estrés desde la aplicación hasta el fracaso.

El camino del estrés: de la carga aplicada a la falla del componente

Cuando se aplica una demanda de par externo al eje de salida, se inicia una compleja cadena de reacciones mecánicas dentro delcaja de engranajes helicoidales. Esta no es una simple acción de palanca. El camino es fundamental para diagnosticar fallas y diseñar para la resiliencia.

• Paso 1: Conversión de par y presión de contacto.El par aplicado sobre el tornillo sin fin se convierte en una fuerza normal al flanco dentado de la rueda helicoidal. Esta fuerza, dividida por el área de contacto instantáneo (una elipse estrecha a lo largo del diente), crea laPresión de contacto hertziana. Esta presión puede alcanzar niveles extraordinariamente altos, superando a menudo los 100.000 PSI en unidades compactas.
• Paso 2: Generación del campo de tensiones del subsuelo.Esta intensa presión superficial crea un campo de tensión triaxial debajo de la superficie. El esfuerzo cortante máximo no se produce en la superficie, sino ligeramente debajo de ella. Esta región del subsuelo es donde se inician las grietas por fatiga bajo cargas cíclicas.
• Paso 3: Generación de calor por fricción.Al mismo tiempo, el movimiento deslizante del tornillo sin fin contra la rueda convierte una parte de la potencia transmitida en calor por fricción. La tasa de generación de calor es proporcional a la carga, la velocidad de deslizamiento y el coeficiente de fricción.
• Paso 4: Tensión de la película lubricante.La película lubricante que separa las superficies metálicas está sometida a una presión extrema (EP). La viscosidad de la película aumenta momentáneamente bajo esta presión, pero su integridad es primordial. La sobrecarga puede provocar el colapso de la película.
• Paso 5: Transferencia de tensión a la estructura de soporte.Las fuerzas finalmente se transmiten a la carcasa de la caja de cambios a través de cojinetes y ejes. La deflexión de la carcasa bajo carga puede desalinear toda la malla, alterando catastróficamente la trayectoria de la tensión.

Tabla completa de mecanismos de desgaste y sus activadores de carga

Mecanismo de desgaste	Activador de carga primaria	Proceso físico y síntomas	Impacto en la confiabilidad a largo plazo
Desgaste abrasivo	Sobrecarga sostenida; Lubricante contaminado bajo carga	Las partículas duras o asperezas se introducen en el material blando de la rueda (bronce), microcortándose y eliminando el material. Produce una apariencia pulida y rayada, mayor juego y partículas de bronce en el aceite.	Pérdida gradual de la precisión del perfil dental. La relación de contacto reducida genera una mayor tensión en el perfil restante, acelerando las fases de desgaste posteriores. Una de las principales causas de la caída de la eficiencia con el tiempo.
Desgaste adhesivo (raspado)	Carga de Choque Agudo; Sobrecarga severa; Lubricación escasa bajo carga	La película de lubricante EP se rompe, provocando soldaduras localizadas en las asperezas del tornillo sin fin y de la rueda. Estas soldaduras se cortan inmediatamente, arrancando el material de la rueda más blanda. Visible como superficies rugosas y rotas y decoloración severa.	A menudo se trata de un modo de fallo rápido y catastrófico. Puede destruir el conjunto de engranajes a los pocos minutos u horas del evento de sobrecarga. Representa una ruptura completa del régimen de lubricación diseñado.
Fatiga superficial (picaduras)	Cargas de fatiga de ciclo alto; Picos de sobrecarga repetitivos	Las tensiones cortantes subsuperficiales debidas a la presión de contacto cíclica provocan la iniciación de microfisuras. Las grietas se propagan a la superficie, liberando pequeños hoyos. Aparece como pequeños cráteres, normalmente cerca de la línea de lanzamiento. Audible como ruido creciente con el funcionamiento.	El daño progresivo que empeora a medida que las picaduras crean concentradores de tensión para más picaduras. Con el tiempo, se producen macropicaduras y desconchados, donde se desprenden grandes escamas de material, lo que provoca vibraciones y posibles agarrotamientos.
Desgaste termomecánico	Carga alta sostenida que conduce a un sobrecalentamiento crónico	El calor de fricción excesivo ablanda el material de la rueda helicoidal, reduciendo su límite elástico. La carga provoca entonces un flujo plástico del bronce, distorsionando el perfil del diente. A menudo va acompañado de carbonización del aceite y falla del sello.	Degradación fundamental del material. La geometría del engranaje se altera permanentemente, lo que provoca desalineación, distribución desigual de la carga y una rápida cascada hacia otros modos de falla. La recuperación es imposible; se requiere reemplazo.
Preocupación y falso Brinelling (rodamientos)	Sobrecarga estática; Vibración bajo carga; Cargas de montaje inadecuadas	El micromovimiento oscilatorio entre las pistas de los rodamientos y los elementos rodantes bajo cargas estáticas pesadas o vibraciones crea residuos de desgaste. Aparece como patrones grabados o hendiduras en las pistas de rodadura, incluso sin rotación.	Fallo prematuro del rodamiento, que secundariamente permite la desalineación del eje. Esta desalineación induce una carga desigual y de alta tensión en la malla del engranaje, creando un escenario de falla de doble punto.

El papel del espectro de carga y el ciclo de trabajo

Las cargas del mundo real rara vez son constantes. Comprender el espectro de carga (la distribución de diferentes niveles de carga a lo largo del tiempo) es crucial para predecir la vida. Nuestro análisis de fábrica en Raydafon Technology Group Co., Limited utiliza la regla de Miner de daño por fatiga acumulativa para evaluar esto.

• Servicio continuo con carga nominal:La línea de base. El desgaste progresa de manera predecible según la lubricación y la alineación. La vida está determinada por la acumulación gradual de fatiga superficial.
• Servicio intermitente con arranques y paradas frecuentes:Los arranques de alta inercia aplican cargas máximas momentáneas varias veces el par de funcionamiento. Cada arranque es una carga de minichoque que acelera el desgaste y la fatiga del adhesivo. Nuestras pruebas muestran que esto puede reducir la vida útil entre un 40% y un 60% en comparación con el servicio continuo si no se tiene en cuenta en el tamaño.
• Carga variable (por ejemplo, transportador con peso de material cambiante):La carga fluctuante crea una amplitud de tensión variable. Esto es más perjudicial que una carga media constante del mismo valor medio debido al efecto de fatiga. La frecuencia y amplitud de las oscilaciones son puntos de datos clave que solicitamos a los clientes.
• Servicio de inversión:La carga aplicada en ambas direcciones de rotación elimina el período de "descanso" de la superficie de contacto en un lado del diente, duplicando efectivamente los ciclos de tensión. También desafía al sistema de lubricación a proteger ambos flancos por igual.

En nuestra fábrica de Raydafon Technology Group Co., Limited, simulamos estos espectros exactos. Sometemos nuestros prototipos de engranajes helicoidales a ciclos de fatiga programados que replican años de servicio en cuestión de semanas. Esto nos permite identificar el umbral de carga exacto donde los mecanismos de desgaste pasan de benignos a destructivos y diseñar nuestras unidades estándar con un margen operativo seguro muy por debajo de ese umbral.

Estos datos empíricos son la piedra angular de nuestra garantía de confiabilidad, transformando el concepto abstracto de "carga" en un parámetro de diseño cuantificable para cada reductor helicoidal que producimos. El objetivo es garantizar que nuestras unidades no sólo sobrevivan a la carga nominal, sino que sean intrínsecamente robustas frente a los historiales de carga impredecibles de las aplicaciones industriales, donde los eventos de sobrecarga no son una cuestión de "si" sino de "cuándo".

---

¿Cómo mitiga nuestro diseño de caja de engranajes helicoidales los efectos adversos de la carga?

En Raydafon Technology Group Co., Limited, nuestra filosofía de diseño es proactiva: diseñamos nuestras unidades de caja de engranajes helicoidales no solo para una capacidad de carga estática, sino también para las realidades dinámicas y a menudo duras de la vida útil de la aplicación. Cada elección de material, cálculo geométrico y proceso de ensamblaje está optimizado para resistir los mecanismos de desgaste relacionados con la carga descritos anteriormente. A continuación se presenta un desglose de nuestras estrategias clave de diseño y fabricación, ampliadas para mostrar la profundidad de nuestro enfoque.

Ingeniería de Materiales y Defensa Metalúrgica

Nuestra defensa contra la carga comienza en el nivel atómico. El emparejamiento de materiales es la primera y más crítica barrera.

• Especificación del gusano (eje de entrada):
  • Material del núcleo:Utilizamos aceros de cementación como 20MnCr5 o 16MnCr5. Estos proporcionan un núcleo resistente y dúctil para soportar cargas de flexión y torsión sin fracturas frágiles.
  • Tratamiento superficial:Los gusanos se cementan o carbonitruran a una profundidad de 0,5 a 1,2 mm (según el módulo) y luego se rectifican con precisión. Esto crea una superficie extremadamente dura (58-62 HRC) para resistir la abrasión y el desgaste adhesivo.
  • Refinamiento:Después del rectificado, empleamos procesos de superacabado o pulido para lograr una rugosidad superficial (Ra) superior a 0,4 μm. Una superficie más lisa reduce directamente el coeficiente de fricción, lo que reduce el calor de fricción generado bajo carga y mejora la formación de una película lubricante.
• Especificación de la rueda helicoidal:
• Composición de la aleación:Utilizamos bronce fosforado de colada continua de primera calidad (CuSn12). Controlamos estrictamente el contenido de estaño (11-13%) y los niveles de fósforo para optimizar la resistencia, la dureza y la moldeabilidad. Se pueden agregar oligoelementos como el níquel para mejorar la estructura del grano.
• Proceso de fabricación:Utilizamos fundición centrífuga o colada continua para producir piezas en bruto con una estructura de grano densa, no porosa y homogénea. Esto elimina las debilidades internas que podrían convertirse en puntos de inicio de grietas bajo carga cíclica.
• Mecanizado y control de calidad:Cada rueda se mecaniza en fresadoras CNC. Realizamos controles dimensionales al 100% y utilizamos pruebas de tintes penetrantes en lotes críticos para garantizar que no haya defectos de fundición en el área de la raíz del diente, la zona de mayor tensión de flexión.

Optimización geométrica para una distribución de carga superior

La geometría de precisión garantiza que la carga se reparta lo más uniformemente posible, evitando concentraciones de tensiones destructivas.

• Modificación del perfil del diente (alivio de punta y raíz):Modificamos deliberadamente el perfil de la involuta ideal. Aliviamos ligeramente material en la punta y raíz del diente de la rueda helicoidal. Esto evita el contacto de los bordes durante la entrada y salida de la malla en condiciones de desviación o desalineación, una realidad común bajo cargas elevadas. Esto asegura que la carga se transmita a través de la robusta porción media del diente.
• Optimización del ángulo de avance y del ángulo de presión:El ángulo de avance del gusano se calcula no sólo por la relación, sino también por la eficiencia y la capacidad de carga. Un ángulo de avance mayor mejora la eficiencia pero puede reducir la tendencia al autobloqueo. Los equilibramos según la aplicación. Nuestro ángulo de presión estándar suele ser de 20° o 25°. Un ángulo de presión mayor fortalece la raíz del diente (mejor resistencia a la flexión), pero aumenta ligeramente las cargas de soporte. Seleccionamos el ángulo óptimo para la clase de par de la unidad.
• Análisis y optimización de patrones de contacto:Durante nuestra fase de prototipo, realizamos pruebas detalladas de patrones de contacto utilizando azul de Prusia o una película de presión digital moderna. Ajustamos la configuración y la alineación de la fresa para lograr un patrón de contacto oblongo y centrado que cubra entre el 60 y el 80 % del flanco del diente en condiciones de carga. Un patrón perfecto y sin carga no tiene sentido; Optimizamos para el patrón bajo carga de diseño.

Aspecto de diseño	Nuestras especificaciones y procesos	Beneficio de ingeniería para el manejo de cargas	Cómo mitiga el desgaste específico
Material y tratamiento de lombrices	Acero cementado (p. ej., 20MnCr5), carburizado a 0,8 mm de profundidad, dureza 60 ± 2 HRC, superacabado a Ra ≤0,4 μm.	La extrema dureza de la superficie resiste la abrasión; el núcleo resistente previene la falla del eje bajo cargas de impacto; La superficie lisa reduce el calor de fricción.	Combate directamente el desgaste abrasivo y adhesivo. Reduce el coeficiente de fricción, una variable clave en la ecuación de generación de calor (Q ∝ μ * Carga * Velocidad).
Material de la rueda helicoidal	Bronce fosforado de fundición continua CuSn12, fundido centrífugo para densidad, dureza 90-110 HB.	Equilibrio óptimo entre resistencia y adaptabilidad. El bronce más blando puede incorporar abrasivos menores y adaptarse al perfil del gusano bajo carga, mejorando el contacto.	Proporciona lubricidad inherente. Su adaptabilidad ayuda a distribuir la carga de manera más uniforme incluso con una ligera desalineación, lo que reduce el riesgo de picaduras.
Diseño de Vivienda	Hierro fundido GG30, nervaduras optimizadas para análisis de elementos finitos (FEA), superficies de montaje mecanizadas y alineaciones de orificios en una sola configuración.	La máxima rigidez minimiza la deflexión bajo cargas elevadas en voladizo. Mantiene una alineación precisa del eje, lo cual es fundamental para una distribución uniforme de la carga en toda la cara del diente.	Previene la carga en los bordes causada por la flexión de la carcasa. La carga en los bordes crea una alta presión de contacto localizada, la causa directa de picaduras y desconchados prematuros.
Sistema de rodamientos	Eje de salida: Rodamientos de rodillos cónicos emparejados, precargados. Eje de entrada: Rodamientos rígidos de bolas + Rodamientos de empuje. Todos los rodamientos tienen holgura C3 para rangos de temperatura industriales.	Los rodillos cónicos soportan altas cargas radiales y axiales simultáneamente. La precarga elimina el juego interno, lo que reduce el juego del eje bajo diferentes direcciones de carga.	Evita la deflexión del eje y la flotación axial. La falla del rodamiento por sobrecarga es la causa principal de falla del engranaje secundario. Este sistema garantiza la integridad de la posición del eje.
Ingeniería de lubricación	Aceite sintético a base de poliglicol (PG) o polialfaolefina (PAO) con aditivos de alto EP/antidesgaste. Volumen de aceite preciso calculado para una capacidad térmica y una lubricación por salpicadura óptimas.	Los aceites sintéticos mantienen una viscosidad estable en un rango de temperatura más amplio, lo que garantiza la resistencia de la película durante los arranques en frío y el funcionamiento en caliente. Los aditivos con alto EP evitan el colapso de la película bajo cargas de impacto.	Mantiene la película de lubricación elastohidrodinámica (EHL) en todas las condiciones de carga diseñadas. Esta es la barrera más eficaz contra el desgaste del adhesivo (raspado).
Montaje y rodaje	Montaje a temperatura controlada, precarga de rodamientos verificada. Cada unidad se somete a un procedimiento de rodaje con y sin carga antes del envío para asentar el patrón de contacto.	Elimina errores de montaje que inducen tensiones internas. El rodaje desgasta suavemente los engranajes en condiciones controladas, estableciendo el patrón de contacto óptimo para soportar la carga desde el primer día.	Previene fallos de "mortalidad infantil". Un rodaje adecuado suaviza las asperezas, distribuye la carga inicial de manera uniforme y prepara la unidad para su carga nominal completa en el campo.

Gestión térmica: disipación del calor de la carga

Dado que la carga crea fricción y la fricción crea calor, controlar el calor es un síntoma de carga. Nuestros diseños van más allá de una simple carcasa con aletas.

• Vivienda con aletas estándar:El área de superficie se maximiza mediante un diseño de aletas aerodinámico basado en simulación térmica. Esto es suficiente para la mayoría de las aplicaciones dentro de la clasificación mecánica.
• Opciones de enfriamiento para cargas térmicas elevadas:
  • Ventilador externo (extensión del eje helicoidal):Una opción sencilla y eficaz para aumentar el flujo de aire sobre la carcasa, que normalmente mejora la disipación de calor entre un 30 y un 50 %.
  • Cubierta del ventilador (cubierta):Dirige el aire del ventilador con precisión sobre la parte más caliente de la carcasa (generalmente alrededor de las áreas de los cojinetes).
  • Chaqueta de refrigeración por agua:Para ciclos de trabajo extremos o temperaturas ambiente altas, una carcasa con camisa personalizada permite que el refrigerante en circulación elimine el calor directamente. Esto puede duplicar o triplicar la capacidad térmica efectiva de la unidad.
  • Sistema de circulación de aceite con enfriador externo:Para las unidades más grandes, ofrecemos sistemas en los que el aceite se bombea a través de un enfriador externo de aire-aceite o agua-aceite, manteniendo una temperatura de aceite óptima y constante independientemente de la carga.

Nuestro compromiso en nuestra fábrica es controlar cada variable. Desde el análisis espectrográfico de los lingotes de bronce entrantes hasta la verificación final de imágenes térmicas durante la prueba de rodaje con carga, nuestra caja de engranajes helicoidales está diseñada para ser un socio confiable en sus aplicaciones más exigentes. El nombre Raydafon Technology Group Co., Limited en la unidad significa un componente diseñado con una comprensión profunda y empírica de cómo las condiciones de carga afectan la confiabilidad a largo plazo. No sólo suministramos una caja de cambios; Suministramos un sistema diseñado para absorber, distribuir y disipar la energía mecánica de su aplicación de manera predecible y segura durante toda su vida útil.

---

¿Cuáles son los parámetros de carga clave que los ingenieros deben calcular para lograr confiabilidad?

Seleccionar el reductor helicoidal correcto es un ejercicio de predicción. Para garantizar la confiabilidad a largo plazo, los ingenieros deben ir más allá del simple cálculo de "caballos de fuerza y ​​relación" y analizar el perfil de carga completo. La mala aplicación, a menudo debido a una evaluación de carga incompleta, es una de las principales causas de fallas en el campo. Aquí, describimos los parámetros críticos que nuestro equipo técnico evalúa al dimensionar una caja de engranajes helicoidales para un cliente, brindando la metodología detallada detrás de cada uno.

El cálculo fundamental: par de salida requerido (T2)

Esto parece básico, pero los errores son comunes. debe ser el torqueen el eje de salida de la caja de cambios.

• Fórmula:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (eficiencia). O desde los primeros principios: T2 = Fuerza (N) * Radio (m) para un cabrestante; o T2 = (Tiro del transportador (N) * Radio del tambor (m)).
• Error común:Usar la potencia del motor y la velocidad de entrada sin tener en cuenta las pérdidas de eficiencia a través del sistema (otras cajas de cambios, correas, cadenas) antes de nuestra caja de engranajes helicoidales. Mida o calcule siempre el par en el punto de conexión a nuestro eje de entrada o salida.

El multiplicador no negociable: factor de servicio (SF): una inmersión profunda

El Factor de Servicio es el lenguaje universal para dar cuenta de la dureza del mundo real. Es un multiplicador que se aplica al calculado.par de salida requerido (T2)para determinar elpar nominal mínimo requerido de la caja de cambios.

La selección del factor de servicio se basa en una evaluación sistemática de tres categorías principales:

1. Características de la fuente de energía (motor primario):
   • Motor eléctrico (CA, trifásico):SF = 1,0 (base). Sin embargo, considere:
     • Arranques de alta inercia:Los motores que accionan cargas de alta inercia (ventiladores, tambores grandes) pueden consumir entre 5 y 6 veces FLC durante el arranque. Este par transitorio se transmite. Agregue 0,2-0,5 a SF o utilice un arrancador suave/VFD.
     • Número de arranques/hora:Más de 10 arranques por hora constituyen un trabajo de arranque pesado. Agregue 0,3 a SF.
   • Motor de combustión interna:Debido a las pulsaciones de torsión y la posibilidad de sufrir golpes debido a un acoplamiento repentino (embragues), lo típico es un SF mínimo de 1,5.
   • Motor hidráulico:Generalmente suave, pero con posibilidad de picos de presión. SF normalmente 1,25-1,5 dependiendo de la calidad de la válvula de control.
2. Características de la máquina impulsada (carga):Esta es la categoría más crítica.
   • Carga uniforme (SF 1.0):Par constante y predecible. Ejemplos: generador eléctrico, transportador de velocidad constante con peso distribuido uniformemente, mezclador con fluido de viscosidad uniforme.
   • Carga de impacto moderada (SF 1,25 - 1,5):Funcionamiento irregular con picos periódicos y previsibles. Ejemplos: Cintas transportadoras con alimentación intermitente, polipastos ligeros, maquinaria de lavandería, máquinas envasadoras.
   • Carga de impacto pesado (SF 1,75 - 2,5+):Demandas de alto torque severas e impredecibles. Ejemplos: trituradoras de rocas, molinos de martillos, punzonadoras, cabrestantes de servicio pesado con cucharas de agarre, equipos forestales. Para casos extremos como una trituradora de escoria, hemos aplicado SF de 3,0 basados ​​en datos históricos de fallas.
3. Duración de funcionamiento diario (ciclo de trabajo):
   • Intermitente (≤ 30 min/día):A veces, el SF se puede reducir ligeramente (p. ej., multiplicar por 0,8), pero nunca por debajo de 1,0 para la clase de carga. Se recomienda precaución.
   • 8-10 horas/día:Servicio industrial estándar. Utilice el SF completo de la fuente de energía y la evaluación de la máquina impulsada.
   • Servicio continuo 24 horas al día, 7 días a la semana:El horario más exigente para la vida fatigada.Incrementar el SF de la evaluación anterior en un mínimo de 0,2.Por ejemplo, una carga uniforme en servicio 24 horas al día, 7 días a la semana debe utilizar un SF de 1,2, no 1,0.

Fórmula para el par nominal mínimo de la caja de cambios:T2_clasificado_min = T2_calculado * SF_total.

La verificación crítica: capacidad térmica (clasificación de HP térmica)

Este suele ser el factor limitante, especialmente en cajas de cambios más pequeñas o aplicaciones de alta velocidad. Una caja de cambios puede ser lo suficientemente resistente mecánicamente pero aún así sobrecalentarse.

• Qué es:La potencia de entrada máxima que la caja de cambios puede transmitir continuamente sin que la temperatura interna del aceite supere un valor estable (normalmente 90-95 °C) en un ambiente estándar de 40 °C.
• Cómo comprobarlo:tu aplicaciónpotencia de entrada requerida (P1)debe ser ≤ la caja de cambiosClasificación térmica de HPa su velocidad de entrada operativa (n1).
• Si P1_required > Clasificación térmica:DEBE reducir la capacidad mecánica (use un tamaño más grande) o agregar refrigeración (ventilador, camisa de agua). Ignorando el sobrecalentamiento y el fallo rápido de esta garantía.
• Nuestros datos:Nuestro catálogo proporciona gráficos claros que muestran los HP térmicos frente a las RPM de entrada para cada tamaño de caja de engranajes helicoidales, con y sin refrigeración por ventilador.

Cálculos de fuerza externa: carga sobresaliente (OHL) y carga de empuje

Las fuerzas aplicadas a los ejes por componentes externos son independientes del par transmitido y se suman al mismo.

• Fórmula de carga en voladizo (OHL) (para cadena/piñón o polea):
  OHL (N) = (2000 * Par en el eje (Nm)) / (Diámetro de paso de la rueda dentada/polea (mm))
  Torque en el ejees T1 (entrada) o T2 (salida). Debes comprobar OHL en ambos ejes.
• Carga de empuje (carga axial) de engranajes helicoidales o transportadores inclinados:Esta fuerza actúa a lo largo del eje del eje y debe calcularse a partir de la geometría del elemento accionado.
• Verificación:El OHL calculado y la carga de empuje deben ser ≤ los valores permitidos enumerados en nuestras tablas para el modelo de caja de engranajes helicoidal seleccionado, a la distancia específica de la cara de la carcasa (X) donde se aplica la fuerza.

Específicos medioambientales y de aplicación

• Temperatura ambiente:Si es superior a 40°C, la capacidad térmica se reduce. Si es inferior a 0°C, la viscosidad inicial del lubricante es un problema. Infórmanos de la gama.
• Posición de montaje:¿Gusano por encima o por debajo? Esto afecta el nivel del cárter de aceite y la lubricación del cojinete superior. Nuestras calificaciones suelen ser para posición excesiva del gusano. Otros puestos pueden requerir consulta.
• Perfil de ciclo de trabajo:Proporcione un gráfico o una descripción si la carga varía de manera predecible. Esto permite un análisis más sofisticado que un simple SF estático.

Nuestro enfoque en Raydafon Technology es colaborativo. Proporcionamos a nuestros clientes hojas de trabajo de selección detalladas que analizan cada parámetro anterior. Más importante aún, ofrecemos soporte de ingeniería directo. Al compartir todos los detalles de su aplicación (especificaciones del motor, inercia de arranque, perfil del ciclo de carga, condiciones ambientales y planos de diseño), podemos seleccionar conjuntamente una caja de engranajes helicoidales que no solo sea adecuada, sino también óptimamente confiable para sus condiciones de carga específicas. Este meticuloso proceso de cálculo, basado en décadas de datos de nuestras pruebas de fábrica, es lo que separa una selección correcta de una catastrófica.

---

¿Cómo pueden el mantenimiento y el montaje adecuados contrarrestar el desgaste relacionado con la carga?

Incluso el reductor helicoidal más robusto deRaydafonpueden sucumbir a fallas prematuras si se instalan o mantienen incorrectamente. Un montaje adecuado y un régimen de mantenimiento disciplinado son sus palancas operativas para contrarrestar directamente el implacable impacto de la carga. Estas prácticas preservan la geometría de soporte de carga diseñada y la integridad de la lubricación, asegurando que la unidad funcione según lo diseñado durante toda su vida útil.

Fase 1: Preinstalación y montaje: establecimiento de las bases para la confiabilidad

Los errores cometidos durante la instalación crean defectos inherentes que amplifican la carga y que ningún mantenimiento posterior puede corregir por completo.

• Almacenamiento y manipulación:
  • Guarde la unidad en un ambiente limpio y seco. Si se almacena durante más de 6 meses, gire el eje de entrada varias revoluciones completas cada 3 meses para volver a recubrir los engranajes con aceite y evitar un falso brillo en los rodamientos.
  • Nunca levante la unidad únicamente por los ejes o las orejetas fundidas de la carcasa. Utilice un cabestrillo alrededor de la carcasa. Dejar caer o golpear la unidad puede provocar cambios de alineación interna o daños en los rodamientos.
• Fundación y Rigidez:
  • La base de montaje debe ser plana, rígida y mecanizada con una tolerancia suficiente (recomendamos mejor que 0,1 mm por 100 mm). Una base flexible se flexionará bajo carga, desalineando la caja de cambios con el equipo conectado.
  • Utilice cuñas, no arandelas, para corregir la planitud de la base. Asegúrese de que las patas de montaje estén completamente apoyadas.
  • Utilice el grado correcto de sujetador (por ejemplo, Grado 8.8 o superior). Apriete los pernos en forma cruzada con el torque especificado en nuestro manual para evitar la distorsión de la carcasa.
• Alineación de ejes: la tarea más crítica.
  • Nunca alinee a ojo o con una regla.Utilice siempre un indicador de carátula o una herramienta de alineación láser.
  • Alinee el equipo acoplado con la caja de cambios, y no al revés, para evitar deformar la carcasa de la caja de cambios.
  • Verifique la alineación tanto en el plano vertical como en el horizontal. La alineación final debe realizarse con el equipo a temperatura de funcionamiento normal, ya que el crecimiento térmico puede alterar la alineación.
  • La desalineación permitida para los acoplamientos flexibles suele ser muy pequeña (a menudo menos de 0,05 mm radial, 0,1 mm angular). Superarlo induce cargas de flexión cíclicas en los ejes, lo que aumenta drásticamente el desgaste de los rodamientos y sellos.
• Conexión de Componentes Externos (Poleas, Piñones):
• Utilice un extractor adecuado para instalar; nunca golpee directamente sobre el eje o los componentes de la caja de cambios.
• Asegúrese de que las llaves estén colocadas correctamente y no sobresalgan. Utilice tornillos de fijación en la orientación correcta para bloquear el componente.
• Verifique que la carga sobresaliente (OHL) de estos componentes esté dentro del límite publicado para la caja de engranajes helicoidal seleccionada a la distancia correcta 'X'.

Fase 2: Lubricación: la batalla continua contra el desgaste inducido por la carga

La lubricación es el agente activo que evita que la carga cause contacto metal con metal.

• Llenado inicial y rodaje:
  • Utilice únicamente el tipo de aceite y la viscosidad recomendados (p. ej., poliglicol sintético ISO VG 320). Un aceite inadecuado no puede formar la película EHD necesaria bajo una presión de contacto elevada.
  • Llene hasta el centro de la mirilla o tapón del nivel de aceite, ni más ni menos. El llenado excesivo provoca pérdidas por agitación y sobrecalentamiento; el llenado insuficiente mata de hambre a los engranajes y cojinetes.
  • El primer cambio de aceite es fundamental.Después de las 250 a 500 horas iniciales de funcionamiento, cambie el aceite. Esto elimina las partículas de desgaste generadas cuando los dientes del engranaje se adaptan microscópicamente entre sí bajo la carga inicial. Estos residuos son muy abrasivos si se dejan en el sistema.
• Cambios de aceite de rutina y monitoreo de condición:
  • Establecer un cronograma basado en horas de operación o anualmente, lo que ocurra primero. Para un servicio 24 horas al día, 7 días a la semana, los cambios cada 4000 a 6000 horas son comunes con el aceite sintético.
  • Análisis de aceite:La herramienta predictiva más poderosa. Envíe una muestra a un laboratorio en cada cambio de aceite. El informe mostrará:
    • Rieles:El aumento de hierro (acero helicoidal) o cobre/estaño (bronce para ruedas) indica desgaste activo. Un pico repentino indica un problema.
    • Viscosidad:¿El aceite se ha espesado (oxidación) o adelgazado (cizallamiento, dilución del combustible)?
    • Contaminantes:Silicio (suciedad), contenido de agua, índice de acidez. El agua (>500 ppm) es especialmente dañina ya que promueve la oxidación y degrada la resistencia de la película de aceite.
• Relubricación de sellos (si corresponde):Algunos diseños tienen sellos de purga de grasa. Utilice con moderación la grasa de complejo de litio para altas temperaturas especificada para evitar contaminar el cárter de aceite.

Fase 3: Monitoreo Operacional e Inspección Periódica

Sea el sistema de alerta temprana para problemas relacionados con la carga.

• Monitoreo de temperatura:
  • Utilice un termómetro infrarrojo o un sensor montado permanentemente para verificar periódicamente la temperatura de la carcasa cerca de las áreas de los cojinetes y el cárter de aceite.
  • Establezca una temperatura de referencia bajo carga normal. Un aumento sostenido de 10 a 15 °C por encima del valor inicial es una clara advertencia de aumento de la fricción (desalineación, falla del lubricante, sobrecarga).
• Análisis de vibraciones:
  • Los medidores portátiles simples pueden rastrear la velocidad general de vibración (mm/s). Tendencia esto con el tiempo.
  • El aumento de la vibración indica deterioro de los cojinetes, desgaste desigual o desequilibrio en el equipo conectado, todo lo cual aumenta las cargas dinámicas en la caja de cambios.
• Controles auditivos y visuales:
  • Escuche los cambios en el sonido. Un nuevo gemido puede indicar una desalineación. Un golpe puede indicar una falla en el rodamiento.
  • Busque fugas de aceite, que pueden ser un síntoma de sobrecalentamiento (endurecimiento del sello) o sobrepresurización.
• Reapriete de pernos:Después de las primeras 50 a 100 horas de funcionamiento, y posteriormente anualmente, vuelva a verificar el apriete de todos los pernos de base, carcasa y acoplamiento. La vibración de los ciclos de carga puede aflojarlos.

Tabla de cronograma de mantenimiento integral

Acción	Frecuencia / Sincronización	Propósito y conexión de carga	Notas clave del procedimiento
Cambio de aceite inicial	Después de las primeras 250-500 horas de funcionamiento.	Elimina los restos de desgaste inicial (partículas abrasivas) generados durante el proceso de asentamiento de carga de engranajes y cojinetes. Previene la aceleración del desgaste abrasivo.	Escurrir mientras esté caliente. Enjuague sólo con el mismo tipo de aceite si hay exceso de residuos. Rellene hasta el nivel correcto.
Cambio y análisis de aceite de rutina	Cada 4000-6000 horas de funcionamiento o 12 meses. Más frecuente en ambientes sucios/calientes.	Repone aditivos degradados, elimina contaminantes y metales desgastados acumulados. El análisis del aceite proporciona una tendencia de desgaste, un indicador directo de la gravedad de la carga interna y el estado de los componentes.	Tome una muestra de aceite del centro del sumidero durante la operación. Enviar al laboratorio. Documentar los resultados para establecer líneas de tendencia para elementos críticos como Fe, Cu, Sn.
Comprobación del par de apriete de los pernos	Después de 50 a 100 horas, luego anualmente.	Evita el aflojamiento debido a la vibración y los ciclos térmicos bajo carga. Los pernos flojos permiten el movimiento y la desalineación de la carcasa, lo que crea una carga desigual y de alta tensión.	Utilice una llave dinamométrica calibrada. Siga el patrón entrecruzado para los pernos de la base y la carcasa.
Verificación de alineación	Después de la instalación, después de cualquier mantenimiento del equipo conectado y anualmente.	Garantiza que los ejes conectados sean colineales. La desalineación es una fuente directa de cargas de flexión cíclicas, que causan fallas prematuras en los rodamientos y contacto desigual de los engranajes (carga de borde).	Realizar con equipo a temperatura de funcionamiento. Utilice herramientas láser o de indicador de cuadrante para mayor precisión.
Monitoreo de tendencias de temperatura y vibración	Lecturas semanales/mensuales; Monitoreo continuo de aplicaciones críticas.	Detección temprana de problemas (fallos de lubricación, desgaste de rodamientos, desalineación) que aumentan la fricción interna y las cargas dinámicas. Permite una intervención planificada antes de una falla catastrófica.	Marque los puntos de medición en la carcasa. Registre la temperatura ambiente y la condición de carga para una comparación precisa.
Inspección visual de fugas y daños	Recorrido diario/semanal.	Identifica fugas de aceite (posible pérdida de lubricante que provoca desgaste) o daños físicos por impactos externos que podrían comprometer la integridad de la carcasa bajo carga.	Revise las caras del sello, las juntas de la carcasa y el respiradero. Asegúrese de que el respiradero esté limpio y sin obstrucciones.

La experiencia de nuestra fábrica se extiende más allá del punto de venta. Nuestra documentación técnica incluye guías de instalación completas y listas de verificación de mantenimiento adaptadas a nuestros productos. Al asociarse con nosotros, usted obtiene no solo un reductor helicoidal de calidad, sino también el marco de conocimientos y el soporte para garantizar que cumpla su vida útil completa, gestionando activamente los desafíos de carga que enfrenta todos los días. La confiabilidad es una asociación y nuestro compromiso es ser su recurso técnico desde la instalación hasta décadas de servicio.

---

Resumen: Garantizar la confiabilidad a largo plazo mediante el conocimiento de la carga

Comprender cómo las condiciones de carga afectan la confiabilidad a largo plazo de las unidades de engranajes helicoidales es la piedra angular de una ingeniería de aplicaciones exitosa. Es una interacción multifacética entre el estrés mecánico, la gestión térmica, la ciencia de los materiales y las prácticas operativas. Como hemos explorado, las cargas adversas aceleran los mecanismos de desgaste como la abrasión, las picaduras y las raspaduras, lo que lleva a una pérdida de eficiencia y fallas prematuras.

En Raydafon Technology Group Co., Limited, combatimos esto a través de un diseño intencional: desde nuestros tornillos sin fin de acero endurecido y ruedas de bronce hasta nuestras carcasas rígidas y cojinetes de alta capacidad, cada aspecto de nuestra caja de engranajes helicoidales está diseñado para manejar y soportar perfiles de carga exigentes. Sin embargo, la asociación para la confiabilidad es compartida. El éxito depende del cálculo preciso de los factores de servicio, los límites térmicos y las cargas externas durante la selección, seguido de una instalación meticulosa y una cultura de mantenimiento proactivo.

Al considerar la carga no como un número único sino como un perfil dinámico de vida útil, y al elegir un socio de caja de cambios con la profundidad de ingeniería adecuada, se transforma un componente crítico en un activo confiable. Lo invitamos a aprovechar nuestras dos décadas de experiencia. Deje que nuestro equipo de ingeniería lo ayude a analizar sus condiciones de carga específicas para especificar la solución óptima de caja de engranajes helicoidales, garantizando rendimiento, longevidad y máximo retorno de su inversión.

Póngase en contacto con Raydafon Technology Group Co., Limitedhoy para una revisión detallada de la aplicación y una recomendación de producto. Descargue nuestro documento técnico completo sobre cálculo de carga o solicite una auditoría del sitio a nuestros ingenieros para evaluar sus sistemas de transmisión actuales.

---

Preguntas frecuentes (FAQ)

P1: ¿Cuál es el tipo de carga más perjudicial para una caja de engranajes helicoidales?
R1: Las cargas de choque suelen ser las más dañinas. Un pico de torsión repentino y de alta magnitud puede romper instantáneamente la película de aceite crítica entre el tornillo sin fin y la rueda, causando un desgaste adhesivo inmediato (raspaduras) y potencialmente agrietamiento de dientes o cojinetes. También induce ciclos de alto estrés que aceleran la fatiga. Si bien las sobrecargas sostenidas son perjudiciales, la naturaleza instantánea de las cargas de choque a menudo no deja tiempo para que la inercia del sistema absorba el impacto, lo que las hace particularmente graves.

P2: ¿Cómo afecta la sobrecarga continua a, digamos, el 110 % del par nominal?
R2: La sobrecarga continua, aunque sea marginal, reduce drásticamente la vida útil. La relación entre la carga y la vida útil del rodamiento/engranaje suele ser exponencial (siguiendo una relación de ley cúbica para los rodamientos). Una sobrecarga del 110% puede reducir la vida útil esperada del rodamiento L10 en aproximadamente un 30-40%. Más importante aún, eleva la temperatura de funcionamiento debido al aumento de la fricción. Esto puede provocar una fuga térmica, donde el aceite más caliente se adelgaza, lo que genera más fricción e incluso un aceite más caliente, lo que en última instancia provoca una rápida descomposición del lubricante y un desgaste catastrófico en un corto período.

P3: ¿Puede un factor de servicio mayor garantizar completamente la confiabilidad bajo cargas variables?
R3: Un factor de servicio mayor es un margen de seguridad crucial, pero no es una garantía absoluta. Tiene en cuenta incógnitas en el carácter y la frecuencia de la carga. Sin embargo, la confiabilidad también depende de una instalación correcta (alineación, montaje), una lubricación adecuada y factores ambientales (limpieza, temperatura ambiente). El uso de un factor de servicio alto selecciona una caja de cambios más robusta con mayor capacidad inherente, pero aun así debe instalarse y mantenerse correctamente para alcanzar toda su vida útil potencial.

P4: ¿Por qué es tan importante la capacidad térmica cuando se habla de carga?
R4: En una caja de engranajes helicoidal, una parte importante de la potencia de entrada se pierde en forma de calor debido a la fricción por deslizamiento. La carga determina directamente la magnitud de esta pérdida por fricción. La capacidad térmica es la velocidad a la que la carcasa de la caja de cambios puede disipar este calor al ambiente sin que la temperatura interna exceda el límite seguro para el lubricante (normalmente 90-100 °C). Si la carga aplicada genera calor más rápido de lo que puede disiparse, la unidad se sobrecalentará, descomponiendo el aceite y provocando una falla rápida, incluso si los componentes mecánicos son lo suficientemente fuertes para soportar el torque.

P5: ¿Cómo degradan específicamente las cargas sobresalientes una caja de engranajes helicoidales?
A5: Las cargas en voladizo aplican un momento flector al eje de salida. Esta fuerza es transportada por los cojinetes del eje de salida. Un OHL excesivo causa fatiga prematura en los rodamientos (brinelling, desconchado). También desvía ligeramente el eje, lo que desalinea el engranaje preciso entre el tornillo sin fin y la rueda. Esta desalineación concentra la carga en un extremo del diente, provocando picaduras y desgaste localizados, aumentando el juego y generando ruido y vibración. Esto socava efectivamente la distribución de carga cuidadosamente diseñada del conjunto de engranajes.

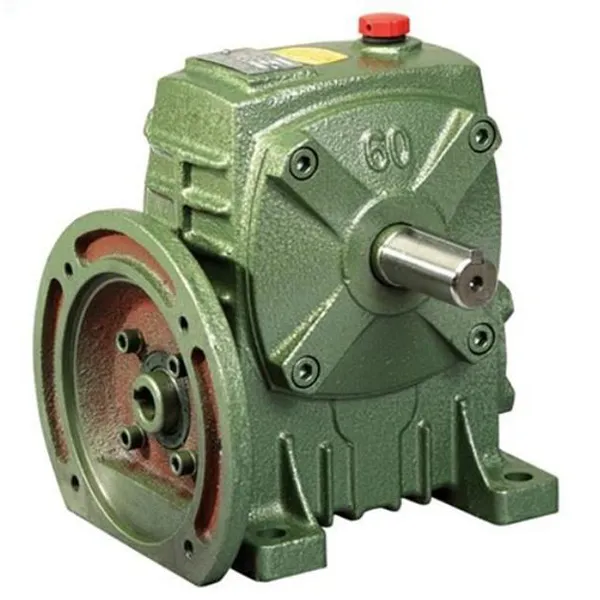

Caja de engranajes helicoidales con tecnología Raydafon: parámetros de diseño clave para la resiliencia de carga
