Cajas de engranajes helicoidales serie WPDA

Cajas de engranajes helicoidales serie WPDA: 13 tamaños de bastidor (40 a 250), relaciones de 5:1 a 100:1, par de salida de 15 a 2500 N·m, potencia de entrada de 0,12 a 15 kW, carcasa de hierro fundido IP65 con lubricación forzada. La rueda helicoidal se apaga y se muele a HRC 58–62; un sello de doble labio mantiene el polvo de harina, el sedimento del campo y el agua de lavado fuera de la cavidad del engranaje. Se encuentran disponibles montajes de pie, brida y eje hueco, y el eje de salida se puede mecanizar para que coincida con su motor existente. Envíe su potencia de entrada, relación requerida y brida del motor; le devolveremos un marco coincidente, un dibujo dimensional y una cotización directa de fábrica dentro de las 24 horas.
4050607080100120135147155175200250

Cajas de engranajes helicoidales serie WPDA: relaciones de 5:1 a 100:1, 15–2500 N·m, carcasa de hierro fundido IP65

Si está comprando un reductor de tornillo sin fin para una mezcladora, transportadora, línea de empaque o implemento agrícola, los tres números que Decida si se ajusta a la relación, el par de salida y la brida del motor. La serie WPDA cubre los tres en trece tamaños de bastidor de 40 a 250, con potencia de entrada de 0,12 kW a 15 kW y una carcasa de hierro fundido que mantiene IP65 bajo lavado y polvo. Las tablas siguientes le permiten adaptar un marco a su tarea sin necesidad de abrir un catálogo.

Instantánea de la especificación

  • Tamaños de marco40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Potencia de entrada0,12 kilovatios – 15 kilovatios
  • Relación de reducción5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Par de salida15 N·m – 2.500 N·m
  • AlojamientoHierro fundido de alta resistencia, resistente a impactos y deformaciones.
  • rueda helicoidalTemplado y rectificado, superficie dentada HRC 58–62
  • ProtecciónIP65: sello de doble labio más sello de aceite esqueleto a prueba de polvo
  • MontajePie, brida o eje hueco; Eje de salida mecanizado para su motor.
  • LubricaciónCircuito de lubricación forzada, sumidero por debajo de 60 °C en servicio 24 horas al día, 7 días a la semana

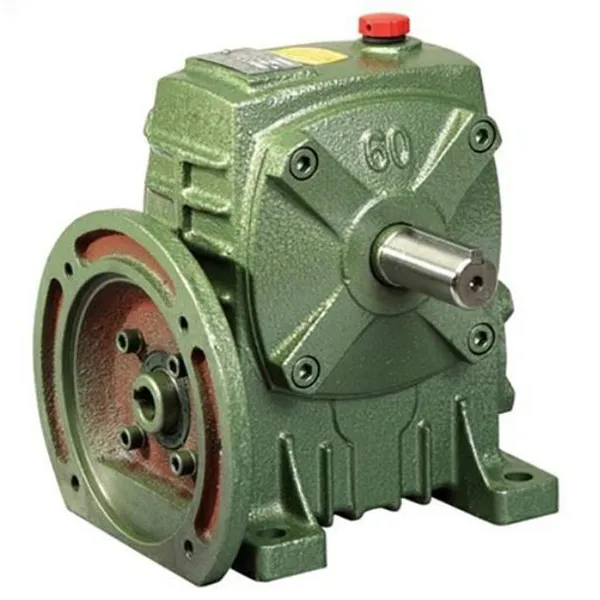

WPDA Series Worm Gearboxes — cast iron housing worm reducer

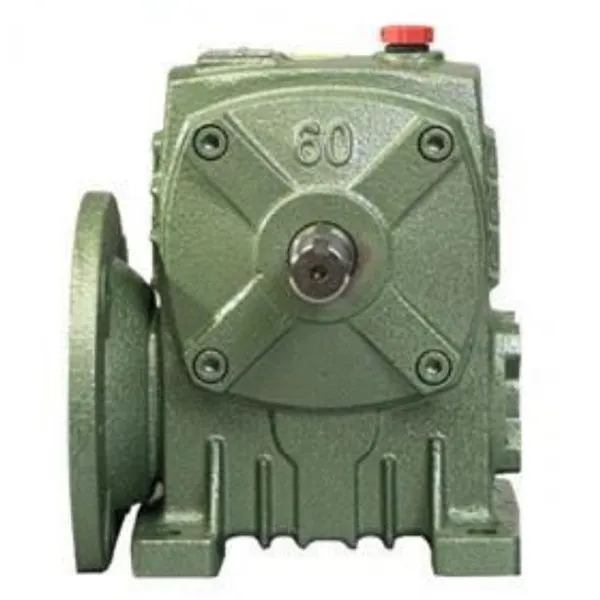

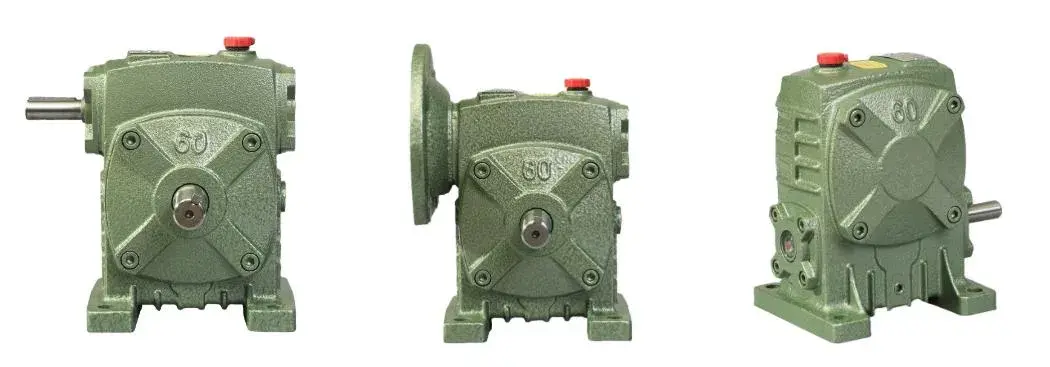

Caja de engranajes helicoidales WPDA: carcasa de hierro fundido, entrada montada con brida, eje de salida hueco o macizo.

Dónde encaja la WPDA

Procesamiento y mezcla de alimentos

El autobloqueo sostiene la paleta cuando el motor se detiene.

Una relación de 40:1 en el WPDA-70 permite que una paleta mezcladora de gran capacidad arranque bajo carga sin detenerse. cuando Cuando la línea se detiene, la geometría del gusano autoblocante evita que la paleta caiga por su propio peso. el El sello de doble labio mantiene el polvo de harina fuera del aceite, por lo que el intervalo de servicio aumenta a aproximadamente seis meses.

Aguas residuales y clasificación

Carcasa de hierro fundido y junta de doble labio contra la humedad.

En una planta de aguas residuales o de clasificación de basura, el aceite que se escapa a través de un sello de labio desgastado es lo que mata los rodamientos. El WPDA-100 utiliza una carcasa de hierro fundido inoxidable y una junta de doble labio; El ruido de funcionamiento medido disminuye alrededor 80 dB a 62 dB, lo que importa en los turnos de noche en zonas residenciales.

Maquinaria agrícola

La relación 60:1 triplica el par del tambor en una cosechadora

En un tambor de trilla combinado, un WPDA-80 60:1 aumenta el par del motor aproximadamente tres veces y mejora la trilla. eficiencia en aproximadamente un 25 %. El eje hueco se monta directamente sobre el eje de transmisión existente, por lo que el marco no necesita remecanizado. IP65 mantiene el lodo y la lluvia fuera de la cavidad del engranaje.

Logística y elevación

La disposición en ángulo recto ahorra un 30 % de espacio de instalación

En líneas de clasificación automatizadas y plataformas elevadoras, la disposición del tornillo sin fin en ángulo recto permite que el motor se asiente al lado el eje impulsado en lugar de detrás de él. Un WPDA-60 de 25:1 proporciona un posicionamiento suficientemente preciso para la clasificación de paquetes sin servo. Los ejes de salida se pueden mecanizar para que coincidan con los motores importados, evitando una transmisión completa. intercambiar. Ver elCaja de engranajes helicoidales serie WPrango para tareas de proporción más baja.

Tabla de selección: potencia, relación y peso

Referencia rápida sobre el tamaño del bastidor: potencia de entrada nominal y peso
Tamaño Potencia de entrada (kW) Rango de relación Peso (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

El par de salida oscila entre 15 N·m en el tamaño 40 y 2500 N·m en el tamaño 250. Si su trabajo necesita una relación fuera de los nueve pasos estándar, solicite el par más cercano y confirmaremos la velocidad de salida y el par reales.

Dimensiones de instalación: tamaños de bastidor 40 a 250

Dimensiones de montaje (mm) — A, AB, BB, H, HL, brida LA/LB/LC, orificio de entrada Q/U, eje de salida LS/S
Tamaño A AB CAMA Y DESAYUNO H HL M N E F G Z LA libra LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Todas las dimensiones en milímetros. En el móvil, deslice la mesa horizontalmente para llegar a las columnas de brida y eje. Envíe el marco de su motor y el tamaño del eje de salida requerido y confirmaremos la fila correspondiente antes de realizar el pedido.

Por qué los compradores especifican esta serie

01

Rueda helicoidal templada y rectificada, HRC 58–62

La rueda helicoidal se somete a enfriamiento y rectificado, con una dureza de la superficie del diente en la banda HRC 58–62. En una aplicación de transportador de minería, dos años de funcionamiento continuo produjeron menos de 0,1 mm de desgaste de los engranajes. aproximadamente tres veces la vida útil de un reductor estándar en la misma tarea. Elfabricación de engranajes de precisiónLa página muestra el pasos de molienda e inspección detrás de esa figura.

02

La lubricación forzada mantiene el sumidero por debajo de 60 °C en funcionamiento 24 horas al día, 7 días a la semana

Un circuito interno de lubricación forzada alimenta la malla y los cojinetes en lugar de depender únicamente del chapoteo. en En funcionamiento continuo las 24 horas, el cárter de aceite se mantiene por debajo de 60 °C, lo que ralentiza la oxidación del lubricante y mantiene la temperatura. Espesor de la película en el contacto del gusano. Esa es la diferencia entre un reductor que dura una temporada y uno que dura varios.

03

Junta de doble labio IP65 y carcasa resistente a la oxidación

Un sello de doble labio más un sello de aceite esqueleto a prueba de polvo mantienen IP65 contra barro, lluvia y polvo de proceso. en un sitio de clasificación de basura donde los reductores ordinarios derramaron aceite y se atascaron en tres meses, funcionó un WPDA-100 18 meses en el mismo ambiente corrosivo sin una gota de fuga. Si tu deber es más liviano y necesitas un sobre más pequeño, compare elCaja de engranajes helicoidales serie RV.

04

Eje de salida mecanizado para su motor, no al revés

Están disponibles montaje de pie, brida y eje hueco, y el eje de salida se puede mecanizar al tamaño del motor o eje impulsado que ya posee. Una planta de maquinaria agrícola necesitaba un eje que coincidiera con uno más antiguo. motores; el eje de repuesto se envió en tres días y se atornilló sin cambiar el motor. Para derechos agrícolas, véase elcaja de cambios agrícolarango también.

Comentarios de los clientes

“Los utilizamos en un taller de alimentos húmedos donde las cajas de cambios anteriores se oxidaban y necesitaban paradas frecuentes. Con la serie WPDA, la carcasa no se ha oxidado ni siquiera con la harina y la humedad durante todo el día, y el bronce la rueda helicoidal todavía está limpia. El ruido durante el funcionamiento es casi insignificante, por lo que ya no interfiere con el equipo de prueba de alimentos cercano. Cuando necesité ajustar el índice de reducción, su equipo me guió a través del diferencias de modelo y ejecutó el cálculo de carga por mí: la unidad recomendada funcionó sin problemas desde el primer momento. empezar.”

Emma WilsonPlanta procesadora de alimentos, Sydney, Australia

“Las cajas de cambios WPDA funcionaron muy bien en nuestro proyecto: confiables, eficientes y fáciles de instalar y mantener. Desde la primera consulta hasta la entrega, todo transcurrió sin problemas y la comunicación fue sencilla. Seguiremos trabajando juntos y recomendaremos el producto a otros socios”.

James CarterComprador de proyecto, cliente de Raydafon

Envíe la potencia y la relación de su motor: obtenga un marco compatible

Díganos la potencia de entrada, la velocidad o relación de salida requerida, el tipo de montaje y el tamaño del eje. Confirmaremos el Marco WPDA, devuelva el plano dimensional y cotice al precio de fábrica, generalmente dentro de las 24 horas. Gama completa en elcaja de engranajes helicoidalespágina.
