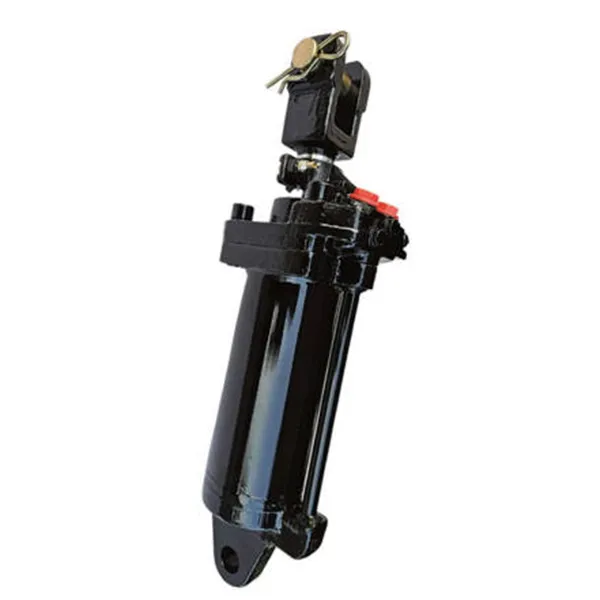

EP-TF1304.55.012 Cilindro de elevación hidráulica

Especificaciones de ingeniería central

Componentes del producto

Cambiar su cilindro antiguo por el cilindro EP-TF1304.55.012 Hidráulico de elevación es un movimiento inteligente, pero para aprovechar al máximo este cilindro de elevación hidráulica resistente, querrá combinarlo con las partes correctas. Hablemos de lo que funciona mejor.

Comience con válvulas de control hidráulicas: estos pequeños caballos de batalla deben mantenerse al día con las demandas de flujo del cilindro. Si la clasificación GPM/LPM de su válvula es demasiado baja, obstruirá el sistema, ralentizando el movimiento del cilindro de elevación hidráulica industrial. Nadie quiere una configuración lento, por lo que coincidir la válvula con las necesidades del cilindro no es negociable.

Luego está la bomba hidráulica. Si está actualizando a un cilindro de elevación hidráulica más robusta como este, es posible que su bomba actual no la corte. Debe verificar si puede presionar suficiente líquido para mantener el cilindro en movimiento a la velocidad que necesita. Una bomba de menor tamaño se detendrá incluso el cilindro de elevación hidráulica más resistente de servicio pesado, así que no se salte este cheque.

Y no pasemos por alto los conceptos básicos: fluido hidráulico y filtros de los estantes del estante superior. Piense en ellos como el alma de su cilindro de elevación hidráulica. El fluido limpio mantiene los sellos en forma, deteniendo fugas y desgaste que puede rendimiento del tanque. Esaborchar en fluido barato o filtros viejos es una forma rápida de acortar la vida de este cilindro de elevación hidráulica confiable, por lo que un poco de derroche aquí, vale la pena.

Cómo calcular la capacidad de elevación de un cilindro hidráulico

Descubrir cuánto puede levantar un cilindro hidráulico no es solo un ejercicio de matemáticas, es clave para elegir el correcto para su equipo. Ya sea que esté utilizando un cilindro de elevación hidráulica para elevadores de tijera, en movimiento de materiales hacia arriba o que pasee los automóviles, obtenga el tamaño correcto mantiene las cosas seguras, funcionan bien y cuesta más de lo necesario.

Comience con la fórmula básica, sin necesidad de complicarla demasiado. La fuerza de elevación se reduce a la presión de la presión del área efectiva del cilindro. En Metric, esa es la fuerza (en Newtons) = Presión (Pascals) × Área (metros cuadrados). Para imperial, es fuerza (libras) = presión (psi) × área (pulgadas cuadradas). Para obtener el área, solo use π veces (la mitad del diámetro del orificio) al cuadrado. Supongamos que tiene un cilindro de elevación hidráulica de servicio pesado con un orificio de 100 mm (es decir, aproximadamente 3.94 pulgadas) que se ejecuta a 200 bar (aproximadamente 2,900 psi). El área sería de 3.14 veces (0.05 metros al cuadrado), que es 0.00785 metros cuadrados. Multiplique eso por 200 × 10⁵ Pascales, y está viendo alrededor de 15,700 Newtons of Force, por lo que manejará cargas difíciles.

A continuación, no olvides la longitud del golpe. Qué alto necesitas levantar depende de eso. Ya sea que se trate de un cilindro compacto de elevación hidráulica para niveladores de muelle o uno de accidente cerebrovascular largo para elevadores telescópicos, asegúrese de que la carrera coincida con el movimiento vertical que necesita. Demasiado corto, y no puedes alcanzar; Demasiado largo, y estás desperdiciando espacio.

Luego están las cosas del mundo real que corta esa fuerza teórica: la fricción, el ángulo en el que está montado el cilindro, qué tan rápido se mueve. Es por eso que agrega un factor de seguridad, generalmente 1.2 a 1.5. Para los cilindros de elevación hidráulica vertical en puntos críticos como ascensores o plataformas aéreas, ese margen adicional no es opcional: es imprescindible mantener las cosas seguras.

Finalmente, verifique cómo se montó el cilindro. La forma en que se adjunta afecta qué tan bien transfiere la fuerza. Si está utilizando un cilindro de elevación hidráulica OEM en una configuración personalizada, asegúrese de que los puntos de montaje puedan manejar la carga completa sin doblar ni desglosar. Ya sea que necesite un cilindro de elevación hidráulica de acción única para tablas de elevación o una de doble acción para trabajos verticales, nuestro equipo en Raydafon puede ayudar a clavar el tamaño y la configuración correctos. Solo díganos la carga, el accidente cerebrovascular y la presión, y lo guiaremos hacia el cilindro de elevación hidráulica derecha para el trabajo.

Preguntas frecuentes

P1: ¿Cómo sé si mi cilindro actual es inferior al trabajo?

R: Los signos comunes incluyen una incapacidad para levantar la carga nominal de la máquina, un funcionamiento muy lento incluso cuando el motor tiene altas rpm, o la válvula de alivio de presión de su sistema se activa con frecuencia durante el uso normal.

P2: ¿Cuáles son los signos de una fuga de sello de pistón interno?

R: El signo más obvio es la "deriva del cilindro", donde una carga elevada se reduce lentamente sin ninguna entrada de control. También puede notar una pérdida de potencia y tiempos de ciclo más lentos de lo normal.

P3: ¿Puedo simplemente reemplazar mi cilindro con uno más grande para obtener más energía?

R: Si bien un cilindro de diámetro más grande proporciona más fuerza, debe asegurarse de que el resto de su sistema (bomba, válvulas, mangueras) pueda proporcionar un flujo adecuado. También debe verificar que las dimensiones físicas y los puntos de montaje del nuevo cilindro se ajusten a su máquina. Consulte a un especialista si no está seguro.

P4: Mi cilindro hidráulico está goteando desde el final donde sale la barra. ¿Qué quiere decir esto?

R: Esto indica una falla del sello de la barra, probablemente causada por una varilla anotada o dañada, contaminación o desgaste simple. El limpiaparabrisas de alta resistencia del EP-TF1304.55.012 y la varilla de cromo dura están diseñados para minimizar este problema común.
