Eje de toma de fuerza para rotoempacadoras Krone
  • Eje de toma de fuerza para rotoempacadoras KroneEje de toma de fuerza para rotoempacadoras Krone
  • Eje de toma de fuerza para rotoempacadoras KroneEje de toma de fuerza para rotoempacadoras Krone

Eje de toma de fuerza para rotoempacadoras Krone

Eje de toma de fuerza de rotoempacadora Krone que cubre KR100/125/155/130/160, 1500/1800, 1500V/1250 MC y 1250/1550. Las opciones de tamaño 4 estándar y tamaño 4 CV utilizan un eje 1210 con estrías de 1.375-6. El tamaño 6 CV está disponible para las versiones 1500/1800 y 1250/1500 seleccionadas; el 1500V/1250 MC usa 2380 o 2480 CV con 1.375-6. Las opciones de embrague incluyen FT34 a 1.000 N·m, FT32 a 1.000 N·m, FT42 a 1.450 N·m, corte K64/2 a 1.050 o 1.500 N·m y FF1 a 1.000 N·m. Los números de pieza base CV son 71R4121UCW07000 para CAT3/540 y 71R6121UCW07000 para CAT4/540, ambos 1.375-6. La cantidad mínima de pedido, la personalización y el tiempo de entrega se cotizan por pedido después de confirmar el modelo de empacadora y la configuración del eje existente.

Línea motriz para rotoempacadora Krone · Suministro al por mayor

Eje de toma de fuerza al por mayor para empacadoras redondas Krone: especificaciones, cantidad mínima de pedido, personalización y plazo de entrega para modelos KR100 a 1800 y versiones compatibles

No todas las rotoempacadoras de Krone utilizan el mismo eje de toma de fuerza. El grupo KR100 a KR160 utiliza una línea motriz de tamaño 4, el 1500 y 1800 pueden aceptar CV de tamaño 4 o 6, los MC de 1500 V y 1250 usan 2380 o 2480 CV y los 1250/1550 ejecutan un Tamaño 4 CAT3 CV, mientras que algunas versiones 1250/1500 utilizan el tamaño 6 CAT4. Las tres tablas en esta página enumeran la opción PTO, el tipo de embrague y el número de pieza base para cada grupo, de modo que el eje pueda coincidir antes de enviar una cotización. solicitado.

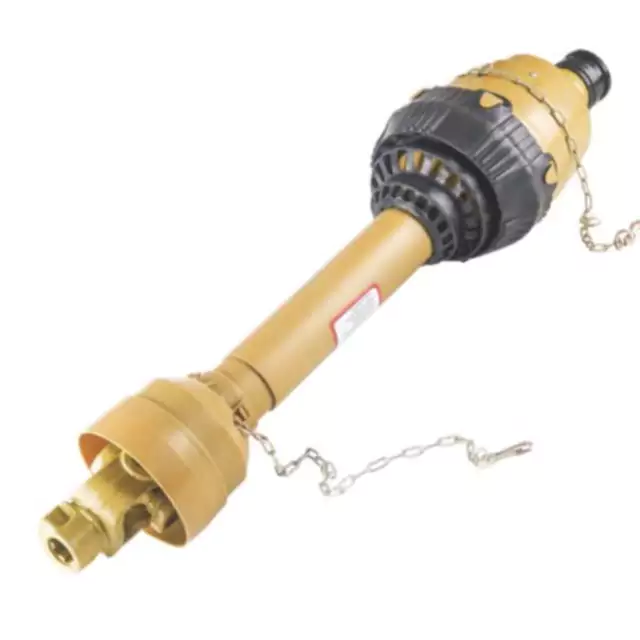

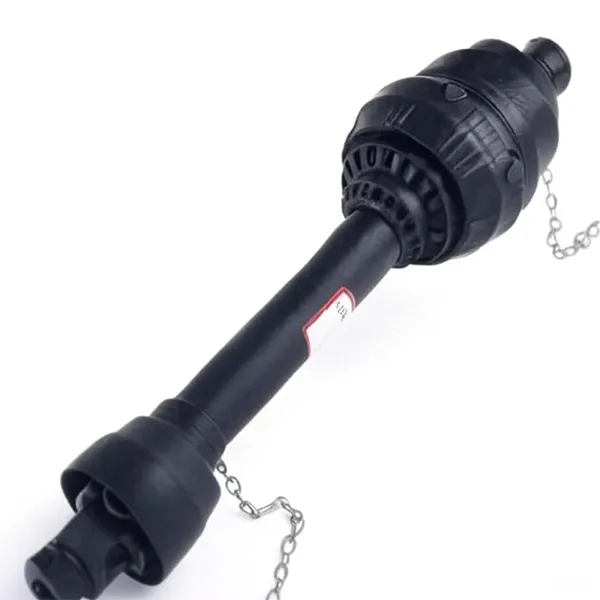

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

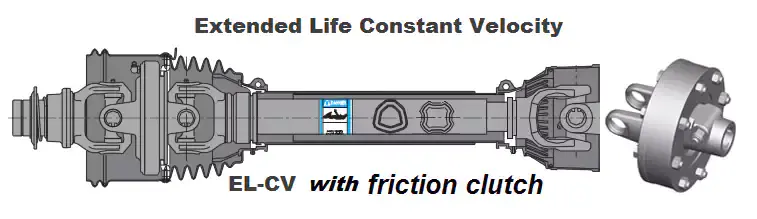

Eje de toma de fuerza para rotoempacadora Krone: junta homocinética, tubo telescópico y extremo de embrague.
13Referencias de modelos
Talla 4 / Talla 6Opciones de línea motriz CV
1.000–1.800 N·mRango de par del embrague
1.375-6spline común

Modelo de rejilla: opción de toma de fuerza y ​​embrague por empacadora

Grupo AKR100 / KR125 / KR155
toma de fuerza
Tamaño 4 Estándar o Tamaño 4 CV, eje 1210
Ranura
1.375-6
Embrague
FT34 a 1.000 N·m
Talla 4
Grupo AKR130 / KR160
toma de fuerza
Tamaño 4 Estándar o Tamaño 4 CV, eje 1210
Ranura
1.375-6
Embrague
FT34 a 1.000 N·m
Talla 4
Grupo B1500/1800
toma de fuerza
Talla 4 o Talla 6 CV
Ranura
1.375-6
Embrague
FT32 a 1.000 N·m o FT42 a 1.450 N·m
Talla 4 / Talla 6
Grupo C1500V / 1250MC
toma de fuerza
2380 o 2480 CV
Ranura
1.375-6
Embrague
Corte K64/2 a 1.050 o 1.500 N·m
Embrague recortado
Grupo D1250/1550
toma de fuerza
Tamaño 4 (CAT3) CV
Ranura
1.375-6
Embrague
FT32 o FF1 a 1.000 N·m
Tamaño 4 CAT3
Grupo E1250/1500 (construcciones de tamaño 6)
toma de fuerza
Tamaño 6 CV (CAT4) en algunas versiones
Ranura
1.375-6
Embrague
FT42 a 1.450 N·m
Tamaño 6 CAT4

Tabla de especificaciones: modelo, toma de fuerza y ​​protección

Agrupación original por modelo de empacadora, línea motriz de la TDF y clasificación del embrague
Modelo toma de fuerza Protección
KR100 / 125 / 155 / 130 / 160 Tamaño 4 Estándar *1210 *1.375-6; Tamaño 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500/1800 Tamaño 4 o Tamaño 6 CV con 1.375-6 FT32 a 1.000 N·m o FT42 a 1.450 N·m
1500V / 1250MC 2380 o 2480 CV con 1.375-6 K64/2 Corte a 1.050 o 1.500 N·m *1.375-6
1250/1550 Tamaño 4 (CAT3) CV con 1.375-6 FT32 o FF1 a 1.000 N·m
1250/1500 Algunos usan tamaño 6 CV (CAT4) FT42 a 1.450 N·m

El mismo modelo de empacadora puede aparecer en más de una construcción. Confirme el número de pieza del eje existente o el tipo de embrague en la máquina antes de solicitar un presupuesto. Las rotoempacadoras de Krone están equipadas con una fricción o con un recorte. embrague dependiendo de la construcción. Cuanto más anchoEje de toma de fuerza para rotoempacadoraslistas de páginas otras marcas de empacadoras como referencia cruzada.

Números de pieza base CV y ​​números de pieza del embrague FT

Números de pieza básicos de la PTO de velocidad constante
toma de fuerza CV Tractor Número de pieza base
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Embragues FT para entrada de 1.375-6 estrías
Tamaño universal Esfuerzo de torsión Número de pieza
CAT3/S4 1.000 N·m 6QE344901R
CAT3/S4 1.000 N·m 635E41203R
CAT4/S6 1.800 N·m 663H53403R

El número de pieza base CV es el conjunto sin el dispositivo de implemento. La mitad del implemento, el tubo y el escudo están Seleccionado por separado según el modelo de empacadora. Los números de pieza del embrague FT se enumeran por tamaño universal y clasificación de torsión. si el Se ha ajustado el embrague existente, confirme el par de deslizamiento objetivo con el manual de la empacadora antes de realizar el pedido. un categoría relacionada está en elEje de toma de fuerza para discospágina.

Cómo se adapta el eje de una rotoempacadora Krone

01

Lea el modelo de empacadora en la máquina.

De 100 a 160 coronas se encuentran en un grupo; 1500 y 1800 en otro; 1500V y 1250 MC en un tercero; 1250/1550 y 1250/1500 en un cuarto y quinto. La cuadrícula del modelo de arriba muestra la PTO y el embrague que coinciden con cada grupo.

02

Confirme el número de pieza del eje existente

La misma empacadora se puede construir con un embrague de fricción o un embrague de corte. El número de pieza existente es la forma más rápida de confirmar con qué configuración se entregó la máquina, antes de solicitar un reemplazo.

03

Confirme la ranura de la toma de fuerza del tractor

La mayoría de las rotoempacadoras Krone de esta gama tienen estrías de 1,375-6. Si el tractor utiliza un trozo de PTO diferente, confirme la mitad CV por separado. ElGama de ejes de toma de fuerzaLa página enumera las otras categorías de transmisión agrícola si se cambia el lado del tractor al mismo tiempo.

Dónde se utiliza este eje

Líneas motrices de rotoempacadoras Krone en toda la gama KR100 a 1800 y en los grupos 1500V, 1250 MC y 1250/1550.

El eje de toma de fuerza de la rotoempacadora de Krone toma la fuerza de la toma de fuerza del tractor y la transmite a la caja de cambios de la empacadora a través de un Junta homocinética y tubo telescópico. Cuando la empacadora levanta una hilera pesada o golpea un trozo de material, el embrague: Ya sea por fricción o corte dependiendo de la construcción, protege la caja de cambios del impacto.

El eje se adapta independientemente al modelo de empacadora y a la toma de fuerza del tractor. El lado de la empacadora fija la implemente la mitad, el tipo de embrague y la longitud del tubo; el lado del tractor fija la mitad CV y ​​la ranura de la TDF. ambos Los lados deben confirmarse antes de solicitar un eje de repuesto.

Para una aplicación de empacadora circular relacionada, elEje de toma de fuerza para rotoempacadoras Case IHLa página utiliza una estructura comparable modelo por modelo. Para cajas de engranajes de implementos que se encuentran aguas abajo del eje de la TDF, ver elcaja de cambios agrícolarango.

Envíe el modelo de empacadora y el número de pieza del eje existente

Enviar el modelo de empacadora Krone (KR100 a 1800, 1500V, 1250 MC, 1250/1550 o 1250/1500) y la pieza de eje existente número o tipo de embrague. Confirmaremos la opción de PTO, la clasificación del embrague y el número de pieza base CV para ese construir y emitir una cotización con MOQ y tiempo de entrega para esa configuración.
