Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340
  • Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340
  • Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340

Eje de toma de fuerza con embrague deslizante para cortacésped de discos 1340

Eje de toma de fuerza de embrague deslizante de repuesto al por mayor para cortacésped de discos 1340/Hesston 1340 y 1345. El conjunto CV doble 55N reemplaza una junta homocinética de 80 grados en el lado del tractor y una junta homocinética de 50 grados en el lado de la máquina. La conexión del tractor suele ser 1.375-21; la conexión del implemento es una abrazadera redonda de 1,50"; la construcción utiliza extremos de 6 estrías de 1-3/8". El embrague de fricción de doble disco está ajustado a un par de deslizamiento de 2.800 N·m y se vuelve a acoplar después de una sobrecarga. Los números de pieza 14656849, 82-14656849 y 83-14656849 se enumeran para el ensamblaje completo, la mitad del implemento y la mitad del tractor. La compatibilidad incluye Hesston 1340/1345, CaseIH 8312 selecto, Massey Ferguson PTD 12 y New Idea 5512. El MOQ, la personalización y el tiempo de entrega se cotizan por pedido después de confirmar el número de pieza y el tamaño de la conexión.

Reemplazo OEM al por mayor · Línea motriz de cortadora de discos

Venta al por mayor Eje de PTO con embrague deslizante para cortadora de discos 1340: especificaciones, MOQ, personalización y plazo de entrega para Hesston 1340/1345 y cortadoras de discos compatibles

Este es un eje de PTO de embrague deslizante de repuesto para cortacésped de disco 1340 y el grupo Hesston 1340/1345. La pagina esta construida alrededor de las tres comprobaciones que deciden si el eje encaja: el ángulo de la junta homocinética en cada lado, el tractor y implemente los tamaños de conexión y el par de deslizamiento que protege la caja de cambios del disco. Números de pieza para el completo. El conjunto, la mitad del implemento y la mitad del tractor se enumeran a continuación para que pueda combinar la unidad existente antes solicitando una cotización.

Cotización mayoristaPor pedido
Cantidad mínima de pedidoCotizado por pedido
PersonalizaciónBasado en dibujos
plazo de entregaCotizado por pedido

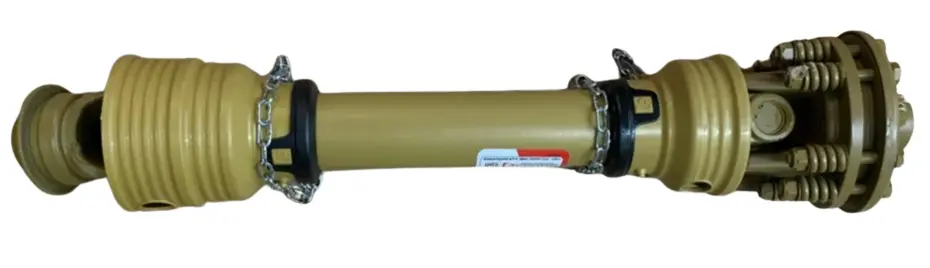

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Conjunto completo de doble CV 55N con embrague deslizante: CV de 80 grados del lado del tractor, CV de 50 grados del lado del disco.
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detalle de embrague y yugo: embrague de fricción de doble placa y extremo de 6 estrías de 1-3/8 pulgadas.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referencia del ángulo de la junta homocinética: lado del tractor de 80 grados y lado del disco de 50 grados.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Vista despiezada de las piezas: kit transversal, yugos de tubo, conjunto de embrague deslizante y escudo de seguridad.
  • Heston1340/1345
  • CaseIHseleccione 8312
  • Massey FergusonDPT 12
  • nueva idea 5512
  • 55Ndoble currículum
  • 2.800 N·mpar de deslizamiento

Línea motriz y embrague

Referencia de equipo original
55N
Ángulo CV del lado del tractor
80 grados
Ángulo CV del lado del disco
50 grados
Eje de entrada
Normalmente redondo de 1,50"
Extremos del tractor/implemento
1-3/8" 6 estrías
Conexión del tractor en 14656849
1.375-21
Conexión de implemento
Abrazadera RD de 1,5"
Tipo de embrague deslizante
Fricción de doble placa
par de deslizamiento
2.800 N·m
Corte de energía por sobrecarga
En 0,3 segundos
Auto-reinicio después de un resbalón
En 30 segundos

Construcción y Protección

Material del eje
Acero de aleación 40Cr
Tratamiento superficial
Dacromet antioxidante
Resistencia a la niebla salina
Supera las 1.000 horas
Disposición del sello
Sello de aceite esqueleto de tres labios + anillo de extracción de chip magnético
Protección contra el polvo
Cubierta antipolvo completamente cerrada
Referencia de contaminación
ISO 4406 18/16 después de 500 h en arena, polvo y rocío
Referencia de velocidad de la hoja
1.800–2.200 rpm
Mojadura
Amortiguación hidráulica + precarga de muelle
Indicación de desgaste
Anillo indicador visual de desgaste
Referencia de consumo de combustible
Reducción del 12% en material suministrado

Tabla de números de pieza: conjunto completo y mitades

Conjunto de doble CV 55N y números de pieza de medio eje
Número de pieza Tractor Implementar Descripción
14656849 1.375-21 Abrazadera RD de 1,5" 55N 80x50 Doble CV
82-14656849 ninguno Abrazadera RD de 1,5" 55N 50 grados CV mitad (implemento)
83-14656849 1.375-21 ninguno 55N 80 grados CV medio (tractor)

El conjunto completo es el número de pieza que se debe pedir cuando se reemplazan ambas mitades. Si sólo la mitad del tractor o la mitad del implemento está desgastada, el número del semieje es el que corresponde. Las dos mitades se enumeran por separado porque El ángulo CV difiere entre el lado del tractor y el lado del disco. Para otras aplicaciones de cortadoras de discos, consulte laEje de toma de fuerza para discoscategoría.

Piezas del producto: números de referencia para el reemplazo del servicio

Piezas de servicio por número de referencia y columna de número de pieza
Árbitro. No. Nombre de la pieza 147129 147134 147248
1 kit cruzado 170015 170020 170020
2 Pasador 170120 170120 170120
3 Yugo de extremo de tubo hembra 151050 151070 151070
4 Cámara de aire 151090 151092 151092
5 Conjunto de embrague deslizante — — —
6 Yugo de extremo de tubo macho 151045 151065 151065
7 Tubo exterior 151091 151093 151093
8 Yugo del extremo del tractor 151035 151055 151055
9 Pasador de desconexión rápida 170110 170110 170110
10 Escudo de seguridad 124310 124315 124315
10 Escudo de seguridad Eurocardan 124311 124316 124316

La tabla de piezas es para el reemplazo de componentes individuales por servicio. Al pedir un eje de repuesto completo, utilice el número de pieza de ensamblaje en la tabla anterior. El más amplioGama de ejes de toma de fuerzaenumera otras líneas motrices agrícolas categorías.

Comportamiento del embrague: lo que protege el ajuste de 2.800 N·m

Durante el corte normal

Estado del embrague
Comprometido
Par transmitido
Hasta 2.800 N·m
Referencia de velocidad de la hoja
1.800–2.200 rpm
Mojadura
Hidráulico + precarga de muelle

El embrague de fricción de doble disco permanece acoplado mientras la cortadora de discos corta normalmente. La amortiguación hidráulica y La disposición de precarga del resorte está diseñada para mantener estable la velocidad de la hoja cuando la resistencia fluctúa en pendientes y mojado. suelo.

Cuando el cortacésped golpea una piedra o una raíz

Estado del embrague
Resbalones
corte de energía
En 0,3 segundos
Reiniciar
Auto-reinicio en 30 segundos
Control de desgaste
Anillo indicador visual de desgaste

El embrague deslizante es la parte que recibe el impacto en lugar de la caja de cambios del disco. El resorte autorreintentable El sistema restaura la transmisión después de que se elimina la obstrucción y el anillo indicador de desgaste proporciona una referencia visual. para cuando los discos del embrague necesitan atención.

El par de deslizamiento de 2.800 N·m es el indicado en el material del producto suministrado. Confirme el ajuste con respecto al modelo de segadora de discos y la toma de fuerza del tractor antes de realizar el pedido. Para conocer la línea motriz del implemento correspondiente, consulte laEje de toma de fuerza para discos New Hollandpágina como referencia cruzada para las configuraciones del lado del disco.

Antes de solicitar una cotización

  1. Confirme el modelo de cortacésped y el número de pieza existente

    Disc Mower 1340, Hesston 1340/1345, selectos CaseIH 8312, Massey Ferguson PTD 12 y New Idea 5512 son las referencias de compatibilidad en el material suministrado. El número de pieza del eje existente es la forma más rápida de confirmar el reemplazo.

  2. Confirme la ranura de la toma de fuerza del tractor

    El conjunto completo 14656849 está listado con una conexión de tractor 1.375-21. Si el tractor usa un trozo de PTO diferente, confirme la mitad del tractor por separado usando 83-14656849 o su equivalente.

  3. Confirmar la conexión del implemento

    El lado del implemento aparece como una abrazadera RD de 1,5" en el conjunto completo y en la mitad del implemento 82-14656849. Si la entrada del disco utiliza una abrazadera o yugo diferente, confirme la mitad del implemento antes de realizar el pedido.

  4. Confirmar el par de deslizamiento y la condición del embrague.

    El embrague está regulado a 2.800 N·m en el material suministrado. Si se ajustó el embrague existente o el cortacésped utiliza una caja de cambios diferente, confirme el ajuste de deslizamiento con el manual del cortacésped antes de cotizar el reemplazo.

Cantidad mínima de pedido, personalización y tiempo de entrega se cotizan por pedido porque dependen de si el pedido es completo conjunto o un medio eje, y si los tamaños de conexión coinciden con los números de pieza estándar. Nada en esta pagina se compromete a un MOQ o plazo de entrega fijo que no se cumpliría para una configuración diferente. Para una línea motriz relacionada categoría, consulte laEje de toma de fuerza para mezcladores de alimentosrango.

Envíe el modelo de cortacésped y el número de pieza existente

Envíe el modelo de segadora de discos, el número de pieza del eje existente y la ranura de la toma de fuerza del tractor. Confirmaremos si el conjunto completo 14656849, la mitad del implemento 82-14656849 o la mitad del tractor 83-14656849 es el correcto Haga coincidir y emita una cotización con MOQ y tiempo de entrega para esa configuración.
