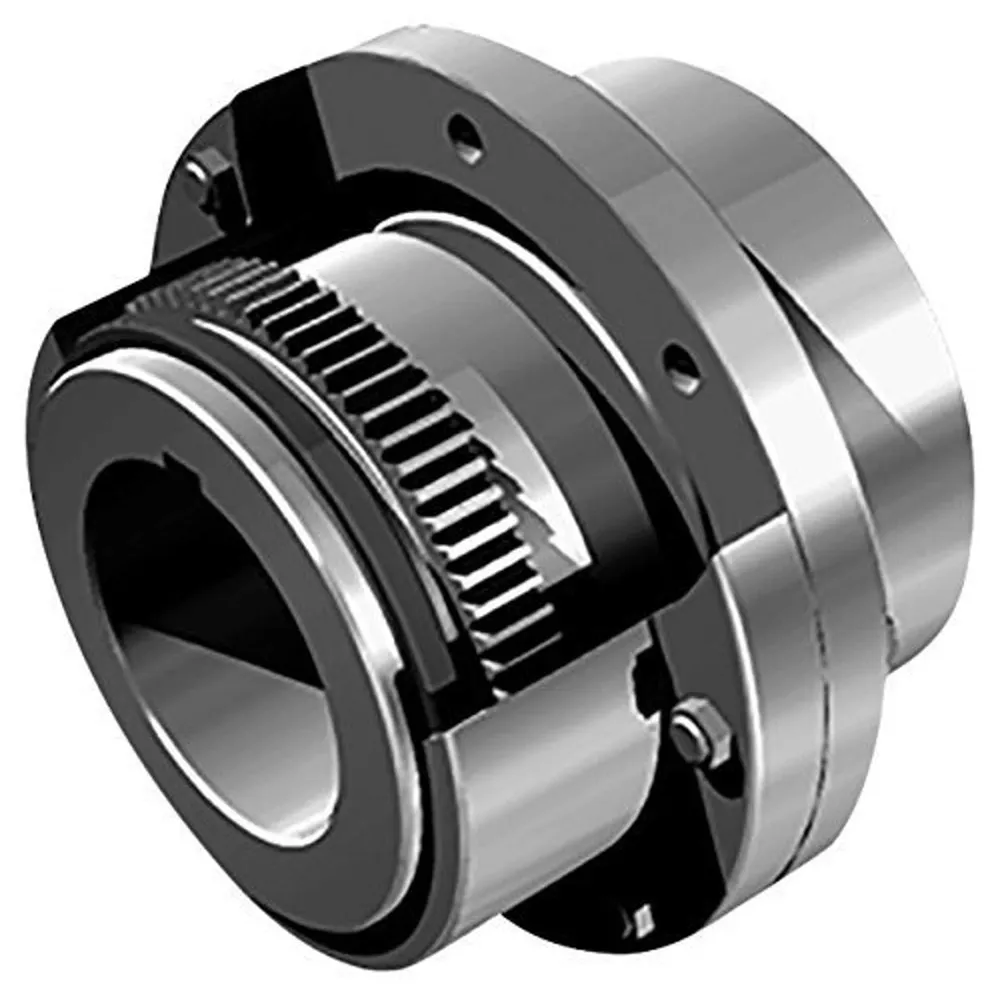

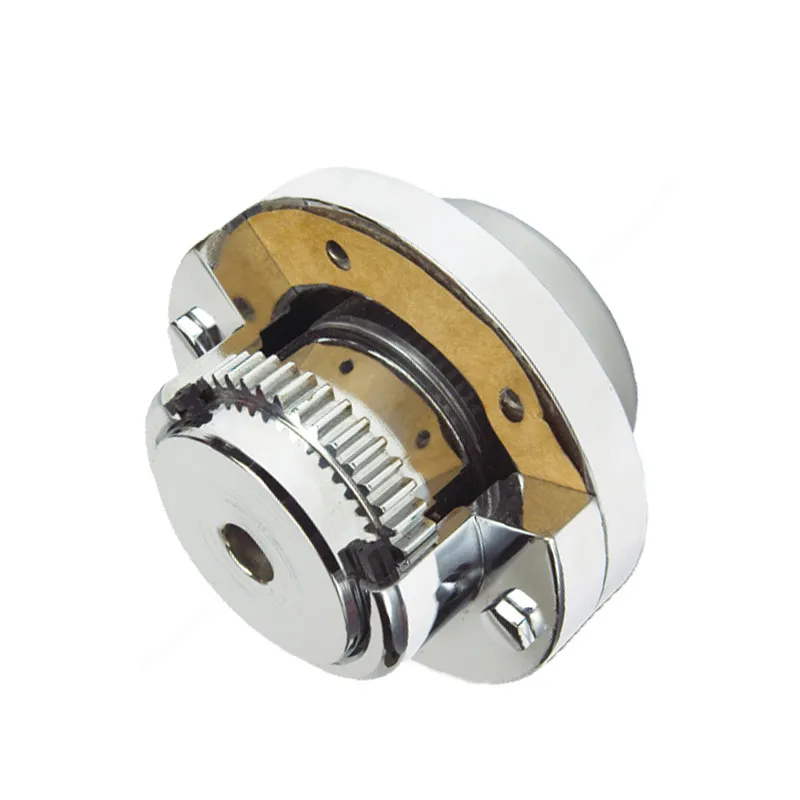

Reemplazo del acoplamiento de engranajes en forma de tambor GICLZ

El acoplamiento de engranaje de tambor GICLZ de Raydafon está diseñado específicamente para la transferencia de potencia de alto par en maquinaria industrial pesada: piense en acerías, plantas de cemento y equipos de minería. Es la pieza de transmisión principal para manejar entornos de trabajo difíciles e implacables. ¿Qué lo distingue? Un diseño de dientes en forma de tambor, con dientes fabricados con acero 42CrMo de alta resistencia. Esta construcción le permite manejar hasta 2000 kN·m de torque, adaptarse a diámetros de orificio que van desde 50 mm a 400 mm e incluso hacer frente a desalineaciones angulares de hasta 1,5 grados, todo ello manteniendo un juego ultrabajo para un flujo de potencia suave y constante.

Para operaciones de maquinaria pesada, este acoplamiento de engranaje de tambor de alto torque reduce considerablemente el desgaste de los componentes. Es perfecto como acoplamiento de engranajes de tambor hecho solo para maquinaria pesada y la mejor opción para acoplamientos de engranajes de tambor que se adaptan a equipos industriales como un guante. Las estrictas tolerancias de fabricación de Raydafon significan que este acoplamiento resiste en entornos industriales difíciles: menos vibraciones que afectan el rendimiento del equipo y muchos menos viajes para mantenimiento (lo que también ahorra tiempo y dinero).

Aquí hay otra victoria: el acoplamiento de engranaje de tambor GICLZ tiene la certificación ISO 9001. Los dientes de sus engranajes reciben lubricación justo donde engranan y toda la unidad está construida de manera resistente, por lo que dura más incluso cuando el polvo es espeso o las temperaturas oscilan a extremos. La instalación también es muy sencilla gracias a su diseño soldado compacto, ideal para laminadores, sistemas transportadores y configuraciones similares. No es de extrañar que sea un acoplamiento de engranajes de tambor duradero y destacado y uno de los favoritos para los acoplamientos de engranajes de tambor personalizados adaptados a equipos de minería.

Con sede en China, Raydafon ofrece todo tipo de ajustes personalizados para empresas de todo el mundo. ¿Necesita un tamaño específico? Hecho. ¿Quiere cementar (u otro tratamiento de superficie) para mayor durabilidad? Ningún problema. Y todo esto tiene precios que compiten, sin reducir la calidad. Agregue este acoplamiento a su configuración y obtendrá una mayor vida útil del equipo y una mejor eficiencia general. Para las empresas de industria pesada que buscan actualizar sus sistemas de transmisión, es una opción sólida y confiable.

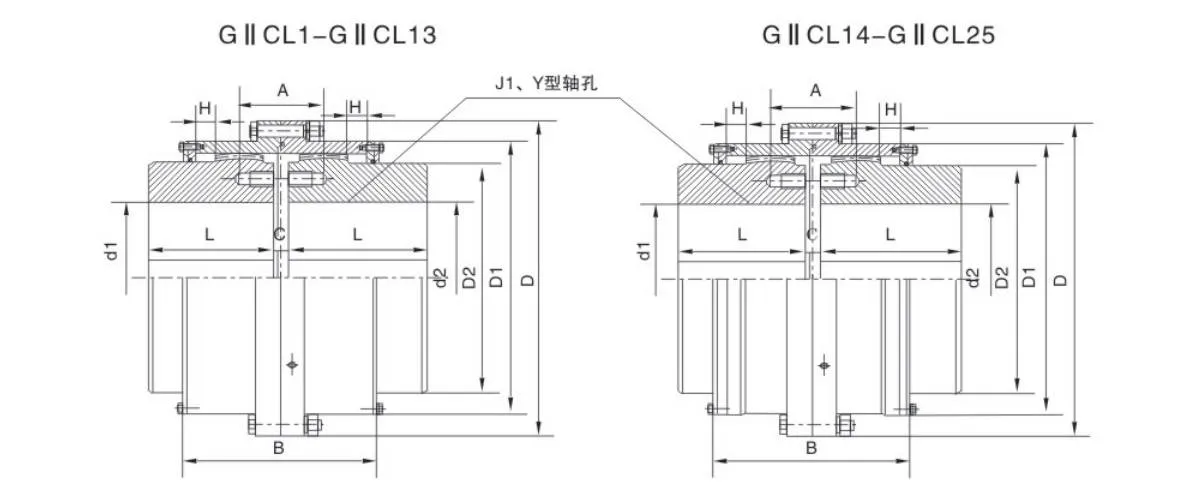

Especificación de producto

(1)La calidad y el momento de inercia son cálculos aproximados.

por El menor diámetro de la longitud del eje.

(2) El anillo de sello D2≥465 mm está adoptado por la superficie circular fieltrada con caucho.

(3) los tamaños de orificios del eje marcados "*" en la tabla solo se aplican al medio acoplamiento dz.

(4) permitir que la orientación compense 1e 30'.

(5) Permitir compensación radial ΔY=0,026 ΔA.

Ventajas del producto

Como producto principal en la línea de productos de componentes de transmisión mecánica de Raydafon, el acoplamiento de engranajes en forma de tambor GICLZ demuestra constantemente un rendimiento sobresaliente en diversos escenarios industriales que requieren una transmisión de potencia estable. Este acoplamiento de engranajes flexible en forma de tambor, muy popular, no solo puede mejorar eficazmente la eficiencia de operación del equipo, sino que también resuelve con precisión varios problemas comunes en el proceso de conexión de ejes, lo que lo convierte en un componente preferido para muchas empresas industriales en la configuración de sistemas de transmisión.

En términos de capacidad de transmisión de par, el acoplamiento de engranajes en forma de tambor GICLZ tiene un rendimiento extremadamente destacado y puede considerarse un excelente acoplamiento de engranajes de alto par. Puede manejar fácilmente diversas cargas pesadas, con una eficiencia de transmisión de hasta el 99,7%. Este excelente rendimiento le permite desempeñar un papel insustituible en condiciones de trabajo de baja velocidad y carga pesada en campos como la minería y la metalurgia, proporcionando garantías de transmisión confiables para la producción estable de estas industrias.

Además, el acoplamiento de engranajes en forma de tambor GICLZ también tiene una excelente capacidad de adaptación a desalineaciones y es un potente acoplamiento de engranajes de alta desalineación. Puede compensar eficientemente desalineaciones angulares, radiales y axiales. Especialmente su rendimiento optimizado de desplazamiento angular mejora efectivamente la condición de contacto de la superficie del diente. En comparación con los acoplamientos de dientes rectos, extiende en gran medida su vida útil, reduce el tiempo de parada del equipo y el tiempo de mantenimiento causado por el desgaste del acoplamiento y mejora aún más la continuidad operativa de todo el sistema de producción.

La gran durabilidad y los bajos costes de mantenimiento también son ventajas importantes de este acoplamiento de Raydafon. Está fabricado con materiales duraderos y de alta resistencia, con poco ruido y baja vibración durante el funcionamiento. No sólo reduce su propia tasa de desgaste sino que también alivia la pérdida de equipos conectados. Es un acoplamiento de engranajes flexible confiable para uso industrial adecuado para entornos hostiles como la industria química y las energías renovables. En estos campos con requisitos extremadamente altos para el rendimiento de los equipos, brinda un rendimiento estable y ayuda a las empresas a reducir los costos de operación y mantenimiento de los equipos.

Además, el diseño del acoplamiento de engranajes en forma de tambor GICLZ también considera plenamente la conveniencia de la instalación y el control de costos a largo plazo. Su estructura compacta, combinada con una fuerte capacidad de carga, garantiza un rendimiento operativo eficiente como un acoplamiento de engranajes industrial, que puede soportar el funcionamiento continuo a largo plazo de los equipos sin intervenciones de mantenimiento frecuentes. Este concepto de diseño es altamente consistente con el compromiso de Raydafon de proporcionar componentes intercambiables y de alta calidad para el mercado global, brindando soluciones de transmisión más rentables a empresas industriales de todo el mundo.

Características del producto

El acoplamiento de engranajes en forma de tambor GICLZ producido por Raydafon cumple estrictamente con los estándares JB/ZQ para parámetros y dimensiones básicos, y cumple plenamente con los requisitos de las Especificaciones técnicas para acoplamientos de engranajes JB/ZQ4382-86. Es una solución de acoplamiento de engranajes flexible en forma de tambor muy popular en el campo de la transmisión industrial. Diseñado específicamente para conectar ejes de transmisión coaxiales horizontales, este acoplamiento puede adaptarse de manera flexible a desviaciones angulares y desplazamientos radiales del eje en condiciones de trabajo reales. También permite un movimiento libre axial limitado del eje, haciendo frente fácilmente a la expansión y contracción térmica del eje causadas por los cambios de temperatura durante la operación, proporcionando así una garantía confiable para la transmisión estable del equipo.

La característica de diseño más destacada del acoplamiento de engranajes en forma de tambor GICLZ radica en su estructura de manguito de engranaje externo en forma de tambor. Este diseño permite que los dientes internos y externos del acoplamiento alcancen un estado de engrane óptimo, mejorando significativamente la estabilidad de la transmisión. El acoplamiento está fabricado de acero de alta calidad con superficies dentadas de dureza media. Gracias a su material sólido y su estructura razonable, se convierte en un acoplamiento de engranajes en forma de tambor de alto torque y alto rendimiento, que cuenta con una excelente capacidad de carga y es capaz de manejar fácilmente las necesidades de transmisión de cargas pesadas en escenarios industriales. Para mejorar aún más su rendimiento, las superficies de los dientes pueden someterse a un tratamiento de endurecimiento para alcanzar un estándar de dureza de HRC ≥ 56. Después del endurecimiento, la capacidad de carga del acoplamiento mejora significativamente manteniendo su característica de peso ligero y su baja inercia rotacional, sin imponer cargas adicionales al eje.

En términos de fiabilidad, el acoplamiento dentado en forma de tambor GICLZ también ofrece un rendimiento excelente. Está equipado con estructuras de lubricación avanzadas y componentes de sellado. Una buena lubricación puede reducir el desgaste de la superficie de los dientes, mientras que un sellado de alta calidad puede prevenir eficazmente las fugas de aceite lubricante y la intrusión de impurezas. Esto no sólo prolonga la vida útil del acoplamiento sino que también simplifica el mantenimiento diario. Como acoplamiento de engranajes en forma de tambor de alta compensación de desalineación, su diseño estructural simétrico dota a sus componentes de una excelente intercambiabilidad, lo que hace que el mantenimiento y reemplazo de piezas sea más eficiente y conveniente. Cuando la velocidad lineal de funcionamiento del acoplamiento supera los 36 m/s, el tratamiento de equilibrio dinámico preciso garantiza un funcionamiento estable del equipo, evitando que las vibraciones causadas por el funcionamiento a alta velocidad afecten la precisión de la transmisión.

Para cumplir con los requisitos de conexión de diferentes equipos, el acoplamiento de engranajes en forma de tambor GICLZ ofrece una variedad de esquemas de configuración de orificios para eje, que cubren múltiples combinaciones de orificios para eje, como Tipo Y, Tipo Z1 y Tipo J1. No importa qué tipo de escenario de conexión de ejes, siempre se puede encontrar un método de instalación adecuado. Raydafon tiene una amplia gama de productos en el campo de los acoplamientos de engranajes. Además del tipo GICLZ, también cuenta con múltiples series de productos, incluidos GICL, GⅡCL, GⅡCLZ y NGCL. Con su matriz de productos de serie completa, Raydafon se ha convertido en un proveedor confiable de acoplamientos de engranajes flexibles en el campo industrial, y sus productos se utilizan ampliamente en sistemas de transmisión de diversas industrias, como la metalurgia, la minería, la ingeniería química y la energía eléctrica.

En términos de capacidad de carga, el acoplamiento dentado en forma de tambor GICLZ presenta ventajas significativas. En las condiciones del mismo diámetro exterior del manguito interior y diámetro exterior máximo del acoplamiento, su capacidad de carga es entre un 15% y un 20% mayor que la de los acoplamientos de dientes rectos, lo que le permite transmitir un mayor par en un espacio de instalación más compacto. En términos de rendimiento de compensación de desalineación, este acoplamiento de engranajes en forma de tambor es aún más sobresaliente. Cuando el desplazamiento radial es cero, su compensación de desplazamiento angular puede alcanzar 1°30′, lo que supone una mejora del 50 % en comparación con los acoplamientos de dientes rectos. Puede funcionar de manera estable incluso en condiciones de trabajo donde la precisión de la alineación de los ejes no es ideal. Además, con el mismo módulo, número de dientes y ancho de dientes, la estructura de dientes en forma de tambor puede lograr una mayor compensación del desplazamiento angular, con una adaptabilidad que supera con creces la de los acoplamientos de dientes rectos.

El diseño de la superficie del diente en forma de tambor del acoplamiento de engranajes en forma de tambor GICLZ también puede optimizar el estado de contacto de los dientes internos y externos. Cuando hay un desplazamiento angular en el eje, se evita eficazmente la extrusión de los bordes en las superficies de los dientes, se reduce la concentración de tensión y al mismo tiempo se mejora la resistencia al desgaste y la resistencia a la fricción de las superficies de los dientes, se reduce el ruido durante la transmisión, se extiende el intervalo de mantenimiento del equipo, se reduce el tiempo de inactividad por mantenimiento y se mejora la eficiencia de la producción. Además, los dos extremos del manguito de engranaje externo del acoplamiento adoptan forma de boca de campana. Este diseño detallado hace que la instalación y desmontaje del acoplamiento sea más conveniente, ahorrando costos de horas de trabajo durante el montaje y mantenimiento del equipo.

Con una eficiencia de transmisión de hasta el 99,7%, el acoplamiento de engranajes en forma de tambor GICLZ se ha convertido en la alternativa preferida a los acoplamientos de dientes rectos en todo el mundo. Raydafon tiene un sistema de producción completo, que puede garantizar que cada acoplamiento GICLZ tenga especificaciones completas y cumpla con los estándares, brindando a los usuarios productos estables y confiables. Como acoplamiento de engranajes industrial eficiente en forma de tambor, posee rigidez y flexibilidad, pero carece de elasticidad. Por lo tanto, no es adecuado para condiciones de trabajo que requieren amortiguación y amortiguación de vibraciones, ni puede usarse en equipos mecánicos que tengan requisitos estrictos sobre la precisión de la alineación de los ejes. Los usuarios pueden realizar selecciones razonables según las necesidades reales de las condiciones de trabajo.

Comentarios de clientes

⭐⭐⭐⭐⭐ Li Ming, ingeniero sénior, Tianjin Heavy Machinery Co., Ltd.

Desde hace meses, hemos instalado el acoplamiento de engranajes tipo tambor GICLZ de Raydafon en equipos industriales a gran escala en nuestra fábrica, y su rendimiento real ha superado con creces nuestras expectativas. El diseño del engranaje de tambor de este acoplamiento es increíblemente práctico. Hasta ahora, el equipo siempre vibraba notablemente durante el funcionamiento: los operadores se quejaban de ruidos fuertes y de que la máquina "temblaba". Después de reemplazarlo con este acoplamiento, la amplitud de la vibración se ha reducido a más de la mitad, haciendo que todo el equipo funcione de manera constante y suave. Además, su cuerpo está fabricado con materiales macizos. Los equipos de nuestro taller funcionan bajo cargas pesadas durante todo el año, funcionando de forma continua durante más de diez horas como rutina común. Sin embargo, este acoplamiento de engranajes tipo tambor GICLZ industrial de alta resistencia nunca nos ha fallado; el desgaste de la superficie del diente es extremadamente leve y todavía parece casi nuevo cuando se desmonta para su inspección. La instalación también es sencilla: dos personas de nuestro equipo técnico la terminaron en menos de una hora siguiendo las instrucciones, sin necesidad de contratar a un equipo externo. Lo que más vale la pena mencionar es el servicio al cliente de Raydafon. Anteriormente, cuando teníamos dudas sobre el espacio libre de instalación del acoplamiento de engranajes tipo tambor durante la depuración, después de consultar en línea, el ingeniero no solo respondió instantáneamente sino que también envió un video de depuración detallado. El servicio es excepcionalmente atento y todo el equipo reconoce altamente este producto.

⭐⭐⭐⭐⭐ James Mitchell, Gerente de Mantenimiento, New York Steel Works, EE. UU.

En nuestra fábrica de Nueva York, el acoplamiento de engranajes tipo tambor GICLZ de Raydafon es definitivamente una "solución de problemas". Anteriormente, el equipo de laminación de acero de la fábrica había estado plagado de problemas de ruido y vibración durante mucho tiempo. Especialmente durante la operación de alto par, el acoplamiento impulsaría el eje de transmisión para emitir un sonido "zumbido", lo que obligaría a los empleados en las estaciones de trabajo cercanas a usar auriculares con cancelación de ruido. Durante el mantenimiento, también encontramos frecuentes aflojamientos de componentes causados ​​por la vibración. Desde que lo reemplazó con este acoplamiento de engranajes tipo tambor GICLZ de alto torque, la situación ha mejorado completamente. Su estructura única de engranajes de tambor puede dispersar inteligentemente la tensión durante la operación, no solo reduciendo el ruido del equipo dentro del rango de cumplimiento sino también minimizando el desgaste de los componentes causado por la vibración. Su instalación es extremadamente sencilla: nuestro equipo de mantenimiento no dedicó mucho tiempo a completar el reemplazo. Después de usarlo durante tanto tiempo, se mantiene estable ya sea manejando cargas de torque de alta intensidad o enfrentando el impacto durante el arranque y apagado del equipo, sin fallas. Ahora, no solo continuaremos usándolo en equipos existentes, sino que también planeamos adoptar completamente el acoplamiento de engranajes de tambor GICLZ con reducción de ruido industrial de Raydafon para las próximas nuevas líneas de producción. Es inmejorable en términos de rentabilidad y confiabilidad.

⭐⭐⭐⭐⭐ María González, Directora de Operaciones, Grupo Industrial Madrid, España

¡El acoplamiento de engranajes tipo tambor GICLZ de Raydafon ha sido de gran ayuda para las operaciones de producción de nuestra fábrica de Madrid! El mayor problema con los acoplamientos de otras marcas que usábamos antes era la desalineación del eje: después de que el equipo funcionaba durante un período de tiempo, el acoplamiento siempre se desviaba del eje del motor y del eje de la máquina en funcionamiento, lo que resultaba en una reducción de la eficiencia de la transmisión de potencia y un desgaste frecuente de los componentes conectados. Tuvimos que cerrar la línea de producción varias veces al mes sólo por mantenimiento. Después de cambiar a este acoplamiento de engranaje tipo tambor GICLZ antidesalineación, su diseño de engranaje de tambor resuelve perfectamente este problema. Puede compensar automáticamente las desviaciones de la instalación dentro de un cierto rango y el sistema de eje aún puede mantener una alineación precisa incluso cuando el equipo opera a alta velocidad durante mucho tiempo. Además, su resistencia al impacto es excelente. El equipo de estampado en nuestra línea de producción genera una gran fuerza de impacto durante la operación y este acoplamiento siempre puede amortiguarla de manera constante, manteniendo todo el proceso de producción funcionando sin problemas y de manera estable. Más importante aún, la frecuencia de mantenimiento se ha reducido en dos tercios en comparación con antes, lo que minimiza en gran medida las pérdidas causadas por las paradas de la línea de producción. En escenarios industriales de alta carga, definitivamente es un "imprescindible" confiable.

⭐⭐⭐⭐⭐ Pierre Lefevre, Gerente de Ingeniería, Paris Mechanical Solutions, Francia

Después de instalar el acoplamiento de engranaje tipo tambor GICLZ de Raydafon en el equipo de nuestra fábrica de París, tanto la eficiencia operativa como la estabilidad se han elevado a un nivel superior. El diseño del engranaje de tambor de este acoplamiento viene con "flexibilidad": no solo puede absorber eficientemente la carga de impacto durante la operación del equipo sino que también reduce el desgaste de los engranajes y cojinetes conectados. Anteriormente, teníamos que reemplazar las partes vulnerables del equipo de procesamiento cada mes, pero ahora el ciclo de reemplazo se ha ampliado a tres meses, lo que reduce significativamente el costo de los consumibles. El proceso de instalación tampoco presenta problemas: nuestros ingenieros completaron el ensamblaje en menos de una hora siguiendo los pasos de instalación del acoplamiento de engranajes tipo tambor GICLZ en el manual, sin necesidad de depuración adicional. Hasta ahora, la superficie de los dientes del acoplamiento sigue siendo lisa, sin deformaciones ni oxidación, y su durabilidad es muy superior a la de otras marcas que hemos utilizado. Para las empresas que buscan confiabilidad de equipos y eficiencia de producción, este acoplamiento de engranajes tipo tambor industrial de alta eficiencia GICLZ es definitivamente una excelente opción.

¿Por qué elegir Raydafon?

Habiendo estado en la industria de componentes de transmisión mecánica durante más de una década, Raydafon comenzó en Hangzhou en 2006 con un objetivo claro: "ofrecer soluciones de transmisión confiables". No nos limitamos a fabricar productos; en cambio, nos concentramos en brindar soluciones prácticas y de alto rendimiento adaptadas a escenarios industriales en diversos sectores. A lo largo de los años, nos hemos ganado una sólida reputación como fabricante confiable de acoplamientos de engranajes entre muchos clientes y nuestro negocio de exportación ha crecido de manera constante. Cada acoplamiento que producimos cumple con los estándares internacionales, todo para garantizar que nuestros clientes puedan utilizar nuestros productos con total tranquilidad.

Los clientes que han trabajado con nosotros saben que la fortaleza destacada de Raydafon reside en nuestros acoplamientos de engranajes de alto torque. Los sitios industriales suelen ser entornos hostiles, donde los equipos operan bajo cargas pesadas durante largos períodos. Nuestros acoplamientos de engranajes de alto par están diseñados específicamente para manejar condiciones tan exigentes: permiten una transmisión de potencia estable y eficiente al tiempo que minimizan el tiempo de inactividad del equipo para mantenimiento, lo que ahorra a los clientes una gran cantidad de molestias. Tomemos como ejemplo los acoplamientos de engranajes flexibles que suministramos para maquinaria pesada: seleccionamos solo materiales duraderos y de alta calidad durante la producción y adoptamos técnicas industriales avanzadas. Esto garantiza que nuestros productos no solo ofrezcan un rendimiento de primer nivel sino que también tengan una larga vida útil. Nunca recurrimos al enfoque de "bajo precio y baja calidad"; en cambio, nos esforzamos por equilibrar la calidad sin concesiones con la rentabilidad para nuestros clientes. Es por eso que tantas industrias que necesitan sistemas robustos de acoplamiento de engranajes industriales están dispuestas a establecer asociaciones a largo plazo con nosotros.

Es más, Raydafon realmente comprende los entresijos de la "personalización bajo demanda". Cada cliente tiene equipos, condiciones de trabajo y requisitos de torsión únicos; nunca forzamos una solución única para todos. En cambio, diseñamos soluciones de acoplamiento de engranajes personalizadas en función de sus necesidades específicas. Ya sea un modelo estándar o una variante especializada que requiere un desarrollo personalizado, nuestras modernas instalaciones de fabricación y nuestro equipo de I+D realizan controles estrictos en cada etapa: desde el diseño y la producción hasta las pruebas. Nos mantenemos al tanto del control de calidad en cada paso del camino para garantizar que todos los productos cumplan con las certificaciones internacionales. Elegir Raydafon significa más que simplemente comprar un acoplamiento de engranajes; También brindamos soporte de consultoría técnica continuo (los clientes pueden comunicarse con nosotros en cualquier momento si tienen preguntas) y siempre entregamos a tiempo. Es precisamente por esto que hemos mantenido una sólida posición entre los proveedores de acoplamientos de engranajes en todo el mundo.
