¿Por qué la longitud de la carrera es fundamental al elegir un cilindro hidráulico?

Al seleccionar un cilindro hidráulico para cualquier aplicación de servicio pesado, ya sea equipo de construcción, maquinaria agrícola o automatización industrial, un parámetro destaca sobre el resto al determinar el rendimiento, la seguridad y la longevidad:longitud del trazo. La longitud de la carrera determina no sólo hasta qué punto el cilindro puede extenderse o retraerse, sino que también influye en la configuración de montaje, la resistencia al pandeo de la varilla, la vida útil del sello y la estabilidad general del sistema. Elegir la longitud de carrera incorrecta puede provocar fallas mecánicas catastróficas, costosos tiempos de inactividad o un funcionamiento ineficiente. En esta guía completa, aprovechamos dos décadas de experiencia en la industria para explicar por qué la longitud de carrera es la piedra angular de la selección de cilindros hidráulicos y cómo tomar una decisión informada adaptada a sus necesidades exactas.

Como líder en soluciones de energía fluida,Raydafon Technology Group Co., Limitadoha diseñado y entregado miles de diseños personalizadosCilindro hidráulicounidades en todo el mundo. Nuestra fábrica sigue estrictos estándares ISO, lo que garantiza que la carrera de cada cilindro esté optimizada para las condiciones del mundo real. Ya sea que esté reemplazando una unidad existente o diseñando un nuevo sistema, comprender la naturaleza crítica de la longitud de la carrera le evitará cuellos de botella en el rendimiento y costos de reparación inesperados. Profundicemos en la mecánica, los parámetros y las consideraciones prácticas que hacen que la longitud de la carrera sea un factor decisivo.

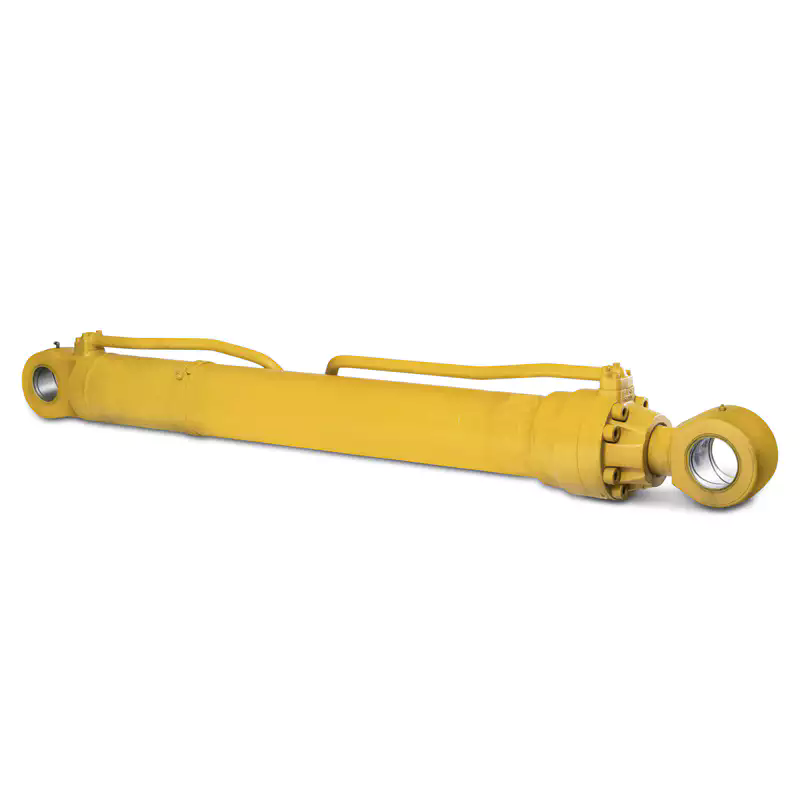

¿Qué define la longitud de la carrera y por qué determina el rendimiento del cilindro hidráulico?

La longitud de carrera es la distancia total que recorre el vástago del pistón desde la posición completamente retraída (cerrada) hasta la posición completamente extendida (abierta). Si bien la definición parece sencilla, su impacto se extiende a través de cada faceta operativa de unaCilindro hidráulico. En mis 20 años de trabajo con maquinaria pesada y sistemas de actuación personalizados, he sido testigo de innumerables escenarios en los que un desajuste aparentemente menor en la longitud de la carrera provocó fallas importantes. EnRaydafon Technology Group Co., Limitado, nuestro equipo de ingeniería trata la longitud de carrera como el pilar central alrededor del cual se diseña todo el cilindro. A continuación desglosamos por qué este parámetro no es negociable.

En primer lugar, la longitud de la carrera determina directamente el rango de movimiento utilizable. Si el recorrido es demasiado corto, el equipo no puede alcanzar las posiciones requeridas; si es demasiado largo, provoca un recorrido excesivo, posibles colisiones internas y un mayor riesgo de que la varilla se pandee bajo compresión. Además, la longitud de la carrera influye en la dinámica del sello. Las carreras más largas exigen una alineación más precisa para evitar el desgaste desigual de los sellos del pistón y los cojinetes de la biela. Nuestra fábrica ha documentado que los cilindros con relaciones optimizadas entre carrera y diámetro interior muestran una vida útil del sello un 40% más larga en comparación con las unidades disponibles en el mercado que no coinciden.

Factores críticos interrelacionados con la longitud del trazo

• Umbral de pandeo de varilla:Cuanto más larga sea la carrera, mayor será la probabilidad de que falle la carga de la columna. Los ingenieros deben calcular la carga crítica de Euler en función de la longitud de la carrera, el diámetro de la varilla y el estilo de montaje.
• Integridad del sello:Las carreras extendidas aumentan la trayectoria de contacto entre la varilla y los sellos. Nuestra fábrica utiliza sellos de poliuretano avanzados que se adaptan a carreras más largas y al mismo tiempo mantienen cero fugas en ciclos elevados.
• Longitud de guía y rodamiento:Las carreras más largas requieren superficies de apoyo más largas para evitar que las fuerzas laterales dañen el cilindro.Raydafon Technology Group Co., LimitadoIncorpora tapas de cojinetes de alta resistencia para manejar carreras de hasta 3000 mm sin deflexión.
• Restricciones de espacio de montaje:La longitud de la carrera dicta las longitudes retraída y extendida. Muchos clientes pasan por alto que la longitud retraída debe caber dentro de los marcos de la máquina. Nuestro equipo de diseño siempre realiza comprobaciones de interferencias 3D.

Desde una perspectiva de rendimiento, la longitud de carrera correcta garantiza que el cilindro hidráulico funcione dentro del rango de presión previsto. La carrera sobredimensionada puede introducir un volumen adicional de fluido hidráulico, lo que reduce el tiempo de respuesta del sistema. Por el contrario, una carrera de tamaño insuficiente impone limitaciones mecánicas. En aplicaciones de ciclo alto, como plegadoras o manipulación de materiales, la longitud de la carrera incluso afecta la eficiencia energética. Por ejemplo, una carrera 50 mm más larga de lo necesario podría aumentar el tiempo del ciclo en un 15 %, lo que afectaría directamente a la productividad. Por lo tanto, antes de especificar un cilindro, enRaydafon Technology Group Co., LimitadoMapee siempre todo el perfil cinemático de la máquina para que coincida con precisión con la longitud de la carrera.

¿Cómo afecta la longitud de la carrera a la estabilidad del montaje y la resistencia al pandeo?

La estabilidad del montaje es a menudo la consecuencia más subestimada de un error de cálculo de la longitud de la carrera. El estilo de montaje de un cilindro hidráulico, ya sea horquilla, muñón, brida o orejeta, interactúa con la longitud de carrera extendida para crear momentos y cargas laterales. En el laboratorio de pruebas de nuestra fábrica, comparamos cilindros con diámetro idéntico pero carreras diferentes en condiciones de carga lateral. Los resultados muestran consistentemente que a medida que la longitud de la carrera aumenta más allá de la relación recomendada (relación carrera-diámetro > 8:1 para cilindros con tirante estándar), el cilindro se vuelve vulnerable a pandearse y fallar el montaje. Exploremos esta relación en detalle.

Cuando un cilindro se extiende, la longitud de la varilla sin soporte aumenta, haciéndola actuar como una columna bajo fuerza de compresión. Si la longitud de la carrera es excesiva en relación con el diámetro de la varilla, incluso cargas moderadas pueden causar flexión permanente o rotura catastrófica. Esta es la razónRaydafon Technology Group Co., LimitadoSiempre recomienda calcular la carga de pandeo crítica utilizando fórmulas de la industria. Para aplicaciones móviles como camiones volquete o excavadoras, donde las cargas de impacto son comunes, a menudo aumentamos el diámetro de la varilla o incorporamos tubos de tope para reducir efectivamente la longitud sin soporte sin cambiar la longitud de la carrera.

Parámetros clave de estabilidad afectados por la longitud de la carrera

• Fuerza de la columna:La fórmula de pandeo de Euler (Pcr = π²EI / (KL)²) muestra que la carga crítica disminuye con el cuadrado de la longitud de la carrera. Un aumento de carrera del 20 % reduce la resistencia al pandeo en aproximadamente un 30 %.
• Concentración de tensión de montaje:Los recorridos largos amplifican las fuerzas de palanca en los soportes de montaje, pasadores y pernos. Nuestra fábrica utiliza análisis de elementos finitos (FEA) para reforzar los puntos de montaje cuando la carrera supera los 1,5 metros.
• Deflexión bajo carga:Las carreras extendidas provocan una mayor deflexión de la varilla, lo que acelera el desgaste del sello y provoca una alineación desigual del pistón. Esto lo solucionamos utilizando varillas cromadas endurecidas por inducción que resisten la flexión.
• Precisión de guía:Para cilindros de carrera larga, nuestro proceso de fabricación incorpora cojinetes de bronce extralargos para distribuir las cargas radiales de manera uniforme. Esta filosofía de diseño es estándar para todos.Cilindro hidráulicoModelos que producimos.

Desde un punto de vista práctico, nuestro equipo ha reemplazado numerosos cilindros de la competencia que fallaron debido al pandeo en carreras de tan solo 800 mm, pero con varillas de tamaño insuficiente. En un proyecto para un compactador de residuos, diseñamos un cilindro con una longitud de carrera de 1800 mm, utilizando un diámetro de varilla de 100 mm y un tubo de tope especial para reducir la longitud sin soporte. El resultado fue un aumento del 300 % en la vida útil en comparación con las unidades anteriores. Esto demuestra que la longitud de la carrera no es sólo una especificación dimensional sino una decisión de ingeniería crítica para la seguridad. Para cualquier instalación de servicio pesado, consultando con especialistas comoRaydafon Technology Group Co., LimitadoGarantiza que su cilindro hidráulico resista cargas estáticas y dinámicas en todo su rango de carrera.

¿Por qué la personalización de la longitud de la carrera mejora la eficiencia general del sistema?

Si bien las longitudes de carrera estándar están ampliamente disponibles, personalizar la carrera para su aplicación exacta genera importantes ganancias en eficiencia. En mis décadas de consultoría para los sectores de minería, construcción y agricultura, he visto que los cilindros de talla única a menudo comprometen la velocidad, el consumo de energía y la integración estructural. EnRaydafon Technology Group Co., Limitado, abogamos por la optimización de la longitud de la carrera porque alinea directamente la cinemática del actuador con el ciclo de trabajo de la máquina. Así es como la personalización de precisión eleva la eficiencia del sistema.

En primer lugar, la longitud de carrera personalizada elimina el recorrido muerto. Los cilindros estándar pueden tener una carrera adicional que nunca se utiliza, pero el cilindro aún requiere un volumen total de fluido hidráulico para cada ciclo. Esta capacidad desperdiciada aumenta la carga de la bomba y el desperdicio de energía. Al especificar exactamente la longitud de carrera necesaria, nuestra fábrica reduce el volumen de fluido interno, lo que permite tiempos de respuesta más rápidos y temperaturas de funcionamiento más bajas. En un caso reciente de una línea de prensa automatizada, acortamos la longitud de la carrera en 70 mm en comparación con la opción disponible en el mercado, lo que resultó en un tiempo de ciclo un 12 % más rápido y un consumo de aceite hidráulico un 8 % menor.

Beneficios de eficiencia de la personalización del trazo

• Caída de presión reducida:Una carrera más corta significa un recorrido del fluido más corto dentro del cilindro, lo que reduce las pérdidas de presión y mejora la capacidad de respuesta del actuador.
• Diseño de máquina compacta:Con la longitud de carrera exacta, los bastidores de la máquina se pueden reducir, lo que reduce los costos de material y el peso total. Nuestra fábrica trabaja con fabricantes de equipos originales para integrar cilindros a la perfección.
• Menores costos de mantenimiento:La longitud de carrera adecuada minimiza la carga lateral y la tensión del sello, lo que reduce el tiempo de inactividad no programado. Nuestros propios datos muestran que los cilindros de carrera personalizada tienen una frecuencia de mantenimiento un 30% menor.
• Rendimiento de amortiguación optimizado:Cuando se conoce con precisión la longitud de la carrera, podemos diseñar cojines internos que desaceleren el pistón suavemente, reduciendo los golpes y el ruido al final de la carrera.

Además, la longitud de carrera personalizada nos permite incorporar funciones avanzadas como sensores de posición integrados o mecanismos de bloqueo sin componentes que sobresalgan. Por ejemplo, en las plataformas elevadoras aéreas, la precisión de la longitud de la carrera garantiza que la plataforma alcance alturas de trabajo exactas sin sobreextenderse. Nuestra fábrica utiliza mecanizado CNC para lograr tolerancias de carrera de ±0,5 mm, lo que garantiza la repetibilidad en aplicaciones de posicionamiento crítico. En última instancia, la personalización se vuelve genérica.Cilindro hidráulicoen un componente de rendimiento equivalente que mejora la eficiencia de todo el sistema hidráulico. Cuando te asocias conRaydafon Technology Group Co., Limitado, obtiene una optimización de la longitud de carrera respaldada por rigurosos cálculos de ingeniería y validación en el mundo real.

Parámetros clave del cilindro hidráulico: tamaño del orificio, diámetro de la varilla y correlación de carrera

Comprender la relación entre la longitud de la carrera y otros parámetros críticos garantiza un diseño equilibrado. A continuación se muestra una tabla detallada que muestra cómoRaydafon Technology Group Co., Limitadoestandariza suCilindro hidráulicorango, que ilustra los límites de carrera recomendados según los diámetros de orificio y varilla para un rendimiento y seguridad óptimos. Los datos se derivan de las pautas de ingeniería de nuestra fábrica y de rigurosas pruebas de campo.

Nuestra fábrica enfatiza que estos valores son puntos de partida; para carreras más allá de estos límites, incorporamos características de diseño adicionales, como diámetros de varilla más grandes, cojinetes reforzados o configuraciones telescópicas. Además, la orientación del montaje (horizontal versus vertical) influye en la longitud de carrera permitida porque los cilindros verticales experimentan menos riesgo de pandeo pero requieren una consideración cuidadosa de la caída del pistón. CadaCilindro hidráulicodeRaydafon Technology Group Co., Limitadova acompañado de una hoja de especificaciones detallada donde la longitud de la carrera se correlaciona con la capacidad de carga máxima calculada. También ofrecemos informes de análisis de elementos finitos para aplicaciones críticas para garantizar una confiabilidad absoluta.

Otros parámetros interdependientes de la longitud de la carrera

• Tipo de montaje del cilindro:Los soportes de muñón permiten carreras más largas en comparación con los soportes de brida debido a una mejor distribución de la carga.
• Presión de funcionamiento:Una presión más alta (hasta 350 bar) requiere carreras más cortas o diámetros de varilla más grandes para evitar el pandeo.
• Material del sello:Para carreras superiores a 1200 mm, utilizamos sellos especializados con respaldo de PTFE para mantener una baja fricción y evitar la extrusión.
• Rango de temperatura:Las temperaturas extremas pueden afectar la expansión de la varilla; Los trazos más largos requieren compensación por el crecimiento térmico.

Al consultar la tabla y estos parámetros interdependientes, los ingenieros pueden seleccionar u ordenar con confianza un cilindro que equilibre la longitud de la carrera con el tamaño del diámetro interior y la resistencia de la varilla.Raydafon Technology Group Co., Limitadomantiene un extenso inventario de componentes, lo que nos permite construir cilindros con longitudes de carrera adaptadas sin largos plazos de entrega. Esta flexibilidad garantiza que obtendrá una solución diseñada con precisión que maximiza tanto el rendimiento como la rentabilidad.

Resumen y recomendaciones finales

La longitud de la carrera es mucho más que una simple dimensión de recorrido; es la piedra angular de la funcionalidad, seguridad y eficiencia del cilindro hidráulico. A lo largo de esta guía, hemos examinado cómo la longitud de la carrera afecta la resistencia al pandeo, la estabilidad del montaje, la longevidad del sello, la respuesta del sistema y el diseño general de la máquina. Seleccionar la longitud de carrera correcta, ya sea mediante una cuidadosa selección lista para usar o mediante ingeniería personalizada, se traduce directamente en una reducción del tiempo de inactividad, un menor costo total de propiedad y una mayor seguridad operativa. EnRaydafon Technology Group Co., Limitado, el enfoque de nuestra fábrica integra herramientas de simulación avanzadas, ciencia de materiales y décadas de experiencia práctica para ofrecer cilindros hidráulicos que sobresalen en los entornos más exigentes.

Para cualquier proyecto nuevo o modernización, recomendamos comenzar con un análisis exhaustivo de los requisitos cinemáticos, los perfiles de carga y las restricciones de montaje de la aplicación. Nuestro equipo de ingeniería está listo para ayudarlo a definir la longitud de carrera ideal y los parámetros relacionados. No deje que la longitud de la carrera sea una idea de último momento; asóciese con un fabricante que la trate como una variable de diseño crítica. ContactoRaydafon Technology Group Co., Limitadohoy para analizar los requisitos de sus cilindros hidráulicos y solicitar una cotización personalizada. Nuestra garantía respaldada por fábrica y nuestra red de soporte global garantizan que su equipo funcione al máximo, ciclo tras ciclo.
