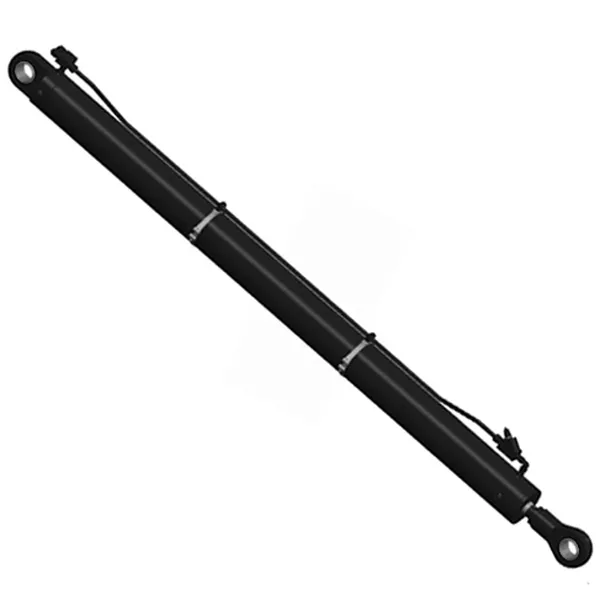

¿Cómo afecta la longitud de la carrera a la selección de cilindros hidráulicos telescópicos?

Un fabricante de camiones volquete necesita un cilindro que pueda elevar una plataforma de 20 toneladas en un ángulo de 50 grados. La carrera requerida es de 1.200 mm. Pero cuando el ingeniero recibe la cotización de un proveedor de cilindros de una sola etapa estándar, el problema se vuelve obvio: un cilindro de una sola etapa con una carrera de 1200 mm tendría una longitud de más de 2400 mm cuando está completamente retraído. No cabía debajo de la plataforma del camión. Ésta es la razón clásica por la queCilindros hidráulicos telescópicosexistir. Un cilindro telescópico utiliza múltiples etapas anidadas que se extienden secuencialmente. Cuando está completamente retraído, el cilindro es compacto. Cuando está completamente extendido, el trazo es la suma de los trazos de todas las etapas. Por lo tanto, la longitud de carrera no es sólo un parámetro de rendimiento; es el parámetro que determina si el cilindro encajará, cuántas etapas se requieren y cómo funcionará el cilindro bajo carga. Para los compradores, comprender la relación entre la longitud de la carrera y la selección del cilindro es esencial para especificar el producto correcto.

Esta guía está escrita para ingenieros de adquisiciones y diseñadores de máquinas que necesitan seleccionar cilindros hidráulicos telescópicos para su aplicación. Explicaremos cómo la longitud de la carrera afecta el número de etapas, la longitud cerrada, la resistencia al pandeo y el rendimiento general del cilindro. Le proporcionaremos tablas y datos técnicos para ayudarle a especificar el cilindro correcto. También proporcionaremos parámetros detallados del producto desde nuestra fábrica en Raydafon Technology Group Co., Limited. Ya sea que esté diseñando un camión volquete, un compactador de basura, una plataforma de trabajo aérea o una prensa hidráulica, esta guía lo ayudará a tomar una decisión informada sobre la longitud de la carrera y la selección del cilindro.

Tabla de contenido

• 1. ¿Qué es la longitud de carrera y por qué es importante para los cilindros telescópicos?
• 2. ¿Cómo determina la longitud de la carrera el número de etapas?
• 3. ¿Cómo afecta la longitud de la carrera a la longitud cerrada y al espacio de instalación?
• 4. ¿Cómo influye la longitud de la carrera en la resistencia al pandeo?
• 5. ¿Cómo se especifica la longitud de carrera adecuada para su aplicación?
• 6. ¿Cuáles son los parámetros clave del producto de nuestra fábrica?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es la longitud de carrera y por qué es importante para los cilindros telescópicos?

La longitud de carrera es la distancia que recorre el vástago del cilindro desde la posición completamente retraída hasta la posición completamente extendida. Para un cilindro hidráulico telescópico, la carrera total es la suma de las carreras de cada etapa individual. Un cilindro de dos etapas podría tener una carrera total de 800 mm, y cada etapa contribuiría con 400 mm. Un cilindro de tres etapas podría tener una carrera total de 1200 mm, y cada etapa contribuiría con 400 mm. La longitud de la carrera es el parámetro principal que determina el tamaño y la configuración del cilindro. Afecta el número de etapas, la longitud cerrada, el peso y el costo. La siguiente tabla ilustra la relación entre la longitud de la carrera y el número de etapas de un cilindro telescópico típico.

EnRaydafon Technology Group Co., Limitado, nuestra fábrica fabrica cilindros hidráulicos telescópicos con longitudes de carrera que van desde 300 mm hasta 3000 mm. Podemos personalizar la longitud de la carrera y el número de etapas para cumplir con los requisitos específicos de su aplicación. Nuestro equipo de ingeniería puede ayudarlo a determinar la longitud de carrera y la configuración de etapa óptimas para su proyecto.

2. ¿Cómo determina la longitud de la carrera el número de etapas?

El número de etapas en un cilindro hidráulico telescópico está determinado por la longitud total de la carrera y la carrera máxima permitida por etapa. Cada etapa tiene un recorrido máximo que está limitado por la longitud de la etapa y la superposición requerida para la estabilidad. Una etapa típica puede extenderse hasta aproximadamente el 80-90% de su longitud. Si la carrera total requiere que más de una etapa pueda proporcionar, se agregan etapas adicionales. El número de etapas afecta la complejidad, el costo y el rendimiento del cilindro. Más etapas significan más componentes, más sellos y más puntos potenciales de fuga. Sin embargo, más etapas también significan una longitud cerrada más corta para un golpe determinado. La siguiente tabla muestra la relación entre el recorrido total, el recorrido por etapa y el número de etapas.

En nuestra fábrica diseñamos cada Cilindro Hidráulico Telescópico para optimizar el número de etapas para la carrera requerida. Utilizamos software de cálculo avanzado para determinar las longitudes y superposiciones óptimas de las etapas. Nuestro objetivo es proporcionar un cilindro que se ajuste al espacio disponible, proporcione la carrera requerida y funcione de manera confiable bajo carga.

3. ¿Cómo afecta la longitud de la carrera a la longitud cerrada y al espacio de instalación?

La longitud cerrada de un cilindro hidráulico telescópico es la longitud del cilindro cuando todas las etapas están completamente retraídas. La longitud cerrada es fundamental para la instalación porque determina si el cilindro cabe en el espacio disponible. Una carrera más larga requiere un cilindro más largo, pero la relación no es lineal. Un cilindro telescópico puede lograr una carrera larga con una longitud cerrada relativamente corta porque las etapas se anidan una dentro de la otra. La relación entre la longitud cerrada y la carrera es una métrica clave de rendimiento. Un cilindro de una sola etapa normalmente tiene una longitud cerrada que es aproximadamente de 1,2 a 1,5 veces la carrera. Un cilindro telescópico de dos etapas podría tener una longitud cerrada de 0,8 a 1,0 veces la carrera. Un cilindro de tres etapas puede tener una longitud cerrada de 0,5 a 0,7 veces la carrera. La siguiente tabla compara las relaciones de longitud cerrada para diferentes tipos de cilindros.

En Raydafon, nuestra fábrica diseña cilindros hidráulicos telescópicos para lograr la longitud cerrada más corta posible para una carrera determinada. Utilizamos materiales de alta resistencia y fabricación de precisión para minimizar el espesor de la pared de cada etapa mientras mantenemos la clasificación de presión requerida. Esto nos permite incluir más carrera en un paquete más pequeño, lo que hace que nuestros cilindros sean ideales para aplicaciones donde el espacio de instalación es limitado.

4. ¿Cómo influye la longitud de la carrera en la resistencia al pandeo?

El pandeo es una consideración crítica para los cilindros hidráulicos telescópicos, especialmente para carreras largas. A medida que el cilindro se extiende, la longitud efectiva de la varilla aumenta y la resistencia al pandeo disminuye. Un cilindro telescópico es más susceptible al pandeo que un cilindro de una sola etapa porque las etapas son delgadas y la carga se transmite a través de múltiples interfaces deslizantes. La resistencia al pandeo depende del diámetro de cada etapa, el solapamiento entre etapas y la guía proporcionada por el cuerpo del cilindro. Para una carrera determinada, un cilindro con más etapas tendrá un diámetro menor para cada etapa, lo que reduce la resistencia al pandeo. Por lo tanto, la longitud de la carrera y el número de etapas deben equilibrarse con el factor de seguridad de pandeo requerido. La siguiente tabla ilustra el efecto de la longitud de la carrera sobre la resistencia al pandeo de un cilindro típico de tres etapas.

En nuestra fábrica, utilizamos software avanzado de ingeniería asistida por computadora (CAE) para realizar análisis de pandeo en cada cilindro hidráulico telescópico que diseñamos. Optimizamos el diámetro y el solapamiento de cada etapa para asegurar que el cilindro pueda soportar la carga requerida sin pandearse. También brindamos orientación sobre la carrera máxima permitida para cada modelo de cilindro.

5. ¿Cómo se especifica la longitud de carrera adecuada para su aplicación?

Especificar la longitud de carrera correcta para un cilindro hidráulico telescópico requiere una evaluación sistemática de los requisitos de su aplicación. El primer paso es determinar la distancia de viaje requerida. Esta es la distancia que debe recorrer la carga. El segundo paso es determinar el espacio de instalación disponible. Este es el espacio disponible para el cilindro cuando está completamente retraído. El tercer paso es determinar la fuerza requerida. Esta es la carga que debe mover el cilindro. El cuarto paso es determinar el factor de seguridad de pandeo requerido. Este es el margen de seguridad contra el pandeo. El quinto paso es seleccionar la configuración del cilindro que cumpla con estos requisitos. La siguiente tabla proporciona una guía para la selección de la longitud de carrera para aplicaciones comunes.

En Raydafon, nuestra fábrica trabaja con nuestros clientes para especificar la longitud de carrera y la configuración del cilindro adecuadas para su aplicación. Proporcionamos datos técnicos, cálculos y recomendaciones. Nuestro equipo de ingeniería puede ayudar con el proceso de selección y proporcionar dibujos detallados para su aprobación.

6. ¿Cuáles son los parámetros clave del producto de nuestra fábrica?

La siguiente tabla proporciona los parámetros clave del producto para nuestros cilindros hidráulicos telescópicos. Estos cilindros están diseñados para una amplia gama de aplicaciones, incluidos camiones volquete, compactadores de basura, plataformas de trabajo aéreas y prensas hidráulicas. Nuestra fábrica también puede producir cilindros personalizados para cumplir con requisitos específicos.

En nuestra fábrica, fabricamos nuestros cilindros hidráulicos telescópicos para cumplir con estas especificaciones y más. Podemos personalizar la carrera, el número de etapas, el diámetro interior, la varilla, el montaje y los sellos para adaptarnos a su aplicación específica. Nuestro sistema de control de calidad incluye inspección de materias primas, inspección durante el proceso e inspección final antes del envío. Nuestro objetivo es proporcionar a nuestros clientes cilindros hidráulicos telescópicos de alta calidad que cumplan con sus requisitos de rendimiento.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cómo determino la longitud de carrera requerida para mi aplicación?

Respuesta: La longitud de carrera requerida es la distancia que debe recorrer la carga. Esto está determinado por la geometría del mecanismo. Para un camión volquete, la carrera es la distancia necesaria para elevar la plataforma al ángulo deseado. Para una plataforma de trabajo aérea, la carrera es la distancia necesaria para elevar la plataforma a la altura deseada. Nuestro equipo de ingeniería puede ayudarlo a calcular la carrera requerida para su aplicación específica.

Pregunta 2: ¿Puede un cilindro telescópico tener una carrera más larga que un cilindro de una sola etapa?

Respuesta: Sí, un cilindro hidráulico telescópico puede lograr una carrera mucho más larga que un cilindro de una sola etapa de la misma longitud cerrada. Esto se debe a que las etapas se anidan una dentro de la otra cuando están retraídas. Un cilindro telescópico de tres etapas puede alcanzar una carrera que es 2-3 veces la carrera de un cilindro de una sola etapa con la misma longitud cerrada. Esto hace que los cilindros telescópicos sean ideales para aplicaciones donde el espacio de instalación es limitado.

Pregunta 3: ¿Cuál es el número máximo de etapas disponibles?

Respuesta: En Raydafon Technology Group Co., Limited, fabricamos cilindros hidráulicos telescópicos con hasta cinco etapas. El número máximo de etapas está determinado por la carrera requerida, el espacio de instalación disponible y los requisitos de pandeo. Más etapas permiten una carrera más larga en una longitud cerrada más corta, pero también aumentan la complejidad y el costo.

Pregunta 4: ¿Cómo afecta la longitud de la carrera al costo de un cilindro telescópico?

Respuesta: El costo de un cilindro hidráulico telescópico aumenta con la longitud de la carrera y el número de etapas. Una carrera más larga requiere más material y una fabricación más precisa. Más etapas requieren más sellos, más mecanizado y más tiempo de montaje. El costo también depende de la presión nominal, los materiales y la configuración de montaje. Nuestra fábrica puede proporcionar una cotización detallada según sus requisitos específicos.

Pregunta 5: ¿Se puede personalizar la longitud del trazo?

Respuesta: Sí, podemos personalizar la longitud de la carrera para cumplir con los requisitos específicos de su aplicación. Podemos ajustar la longitud de cada etapa y el número de etapas para lograr el recorrido total deseado. También podemos personalizar la longitud de cierre, el orificio, la varilla y el montaje. Nuestro equipo de ingeniería puede trabajar con usted para diseñar un cilindro hidráulico telescópico que se adapte perfectamente a su aplicación.

8. Conclusión

La longitud de carrera es el parámetro más importante en la selección de cilindros hidráulicos telescópicos. Determina el número de etapas, la longitud cerrada, la resistencia al pandeo y el rendimiento general del cilindro. Para los compradores, comprender la relación entre la longitud de la carrera y estos factores es esencial para especificar el cilindro correcto para su aplicación. En Raydafon Technology Group Co., Limited, nuestra fábrica tiene la experiencia y el equipo para fabricar cilindros hidráulicos telescópicos de alta calidad con longitudes de carrera que van desde 300 mm a 3000 mm. Utilizamos materiales de alta resistencia, fabricación de precisión y pruebas rigurosas para garantizar que nuestros cilindros ofrezcan un rendimiento confiable y una larga vida útil.

Ya sea que esté diseñando un camión volquete, un compactador de basura, una plataforma de trabajo aérea o una prensa hidráulica, lo invitamos a contactarnos para analizar sus requisitos. Podemos proporcionar datos técnicos, muestras y soluciones personalizadas. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para empresas de todo el mundo.

Póngase en contacto con Raydafon Technology Group Co., Limited hoypara analizar sus requisitos de cilindros hidráulicos telescópicos y descubrir cómo nuestros cilindros pueden satisfacer sus necesidades de rendimiento y longitud de carrera.
