Engranajes rectos de nailon

Raydafon fabrica engranajes rectos de nailon personalizados en PA66, POM, UHMWPE, ABS, PTFE, PPS y PEEK en su propia fábrica en Ningbo, China. Los módulos van desde M1 a M12 y más allá, grados de precisión de DIN6 a DIN9, producidos según ISO, DIN, ANSI, JIS, BS o su propio dibujo. El PA66 reforzado con fibra ofrece aproximadamente un 60 % más de vida útil que el nailon estándar y los engranajes son autolubricantes: sin punto de lubricación, funcionamiento más silencioso y una fracción del peso del metal. Los prototipos se pueden mecanizar antes de que se entreguen las herramientas y luego pasar al moldeo para obtener volumen. El plazo de entrega de la muestra es de 20 días hábiles, al por mayor de 25 días, pago por T/T o L/C, precios de muestra de 2 USD a 100 USD según el tamaño y el material. Los usos típicos incluyen máquinas de control automático, manipulación de semiconductores, equipos médicos, seguidores solares, máquinas herramienta y sistemas de estacionamiento. Envíe su dibujo o muestra para obtener una cotización dentro de las 24 horas.

Engranajes rectos de nailon: moldeados y mecanizados a medida, M1 a M12

Raydafon produce engranajes rectos de nailon en PA, POM, UHMWPE, ABS, PTFE, PPS y PEEK para transmisiones que necesitan un funcionamiento silencioso y sin lubricación. Módulos de M1 a M12 (y más allá), precisión según DIN6–DIN9, estándares según ISO, DIN, ANSI, JIS y BS, fabricados según plano o mediante ingeniería inversa a partir de su muestra.

Gama de módulos
M1-M12+
Materiales
PA/POM/PEEK…
Grado de precisión
DIN6 – DIN9
Plazo de entrega de la muestra
20 días hábiles
Plazo de entrega a granel
25 dias
Condiciones de pago
T/T, LC/C

Engranajes rectos de nailon personalizados: fabricante y proveedor en China

Raydafon fabrica engranajes rectos de nailon por encargo en su propio taller en Ningbo, China, para fabricantes de equipos originales que necesitan un número de dientes, un diámetro interior, un cubo o un material específicos en lugar de una pieza de catálogo. Envíe un dibujo acotado o un engranaje de muestra y lo cortaremos o moldearemos para que coincida, en el grado de polímero que se adapte a su carga, velocidad y entorno. Debido a que manejamos tanto el moldeado como el mecanizado, el mismo proyecto puede comenzar con un prototipo mecanizado y pasar a una pieza de producción moldeada una vez que se fija la geometría, lo que elimina el riesgo de herramientas de sus primeras muestras.

Los compradores típicos son constructores de máquinas automáticas de ensamblaje y control, equipos de manipulación de semiconductores, dispositivos médicos, máquinas herramienta, sistemas de estacionamiento y equipos de transporte, donde un engranaje autolubricante elimina un punto de lubricación del programa de mantenimiento. Si necesita una familia de engranajes de plástico en lugar de solo un engranaje recto, consulte la guía completa.engranaje de plasticorango; si el deber va más allá del polímero, el metalengranaje rectoLínea de la misma fábrica lo cubre.

Especificaciones y opciones disponibles

M1-M12+Gama de modelos (M4, M5, M8 y mayores bajo pedido)
DIN6 – DIN9Grados de precisión
+60%Vida útil con PA66 reforzado con fibra frente al nailon estándar

Hoja de especificaciones completa. Desplácese por la tabla de lado en un dispositivo móvil para leer cada fila.

Artículo Especificación
Número de modelo M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, etc.
Material PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. PA66 reforzado con fibra y otros grados rellenos de vidrio disponibles.
Estándar ISO, DIN, ANSI, JIS, BS y no estándar/según dibujo
Grado de precisión DIN6, DIN7, DIN8, DIN9
Proceso de fabricación Moldeado por inyección para dar volumen; Mecanizado CNC a partir de polímeros para prototipos, lotes pequeños y tamaños donde no se justifica el uso de herramientas.
Tolerancia Confirmado por característica y por proceso en la etapa de cotización; La tolerancia alcanzable depende del módulo, el espesor de la pared, el material y si la pieza está moldeada o mecanizada.
Acabado superficial Tal como está moldeado, volteado, pulido con vapor o arenado; Las piezas mecanizadas se pueden terminar según el dibujo.
Operaciones adicionales Orificio, chavetero, cubo, orificio para tornillo de fijación, inserto metálico, brochado del cubo, conjunto con eje
Embalaje Bolsa de plástico + caja de cartón o caja de madera para cantidades mayores y piezas pesadas
Condiciones de pago T/T, LC/C
Plazo de producción 20 días hábiles para muestras, 25 días para pedidos al por mayor
Muestras El precio de muestra oscila entre 2 y 100 USD, según el tamaño y el material; muestra de flete expreso pagado por el cliente
Solicitud Máquinas de control automático, industria de semiconductores, maquinaria industrial en general, equipos médicos, equipos de energía solar, máquinas herramienta, sistemas de estacionamiento, equipos de transporte aéreo y ferroviario de alta velocidad, y similares.

Tenga en cuenta:El endurecimiento, fresado, rectificado, anodizado y cincado son procesos de engranajes metálicos y no se aplican a engranajes de polímero. Si un dibujo especifica esos tratamientos, lo marcaremos y propondremos el polímero equivalente (grado relleno de vidrio, acabado moldeado o una pieza de plástico mecanizada) antes de cotizar.

Elegir el polímero adecuado para su equipo

LO MÁS COMÚN

PA / Nailon 66

Resistente, tolerante a los impactos y naturalmente autolubricante. El PA66 reforzado con fibra ofrece aproximadamente un 60 % más de vida útil que el nailon estándar, lo que lo convierte en el estándar para accionamientos de líneas de montaje y electrodomésticos. Absorbe la humedad, por lo que debe permitir un ligero movimiento dimensional en servicio húmedo.

POM

Más rígido y dimensionalmente estable que el nailon en condiciones de humedad, con baja fricción y excelente maquinabilidad. La mejor opción cuando la distancia entre ejes y el juego deben ser predecibles y cuando el engranaje está mecanizado en lugar de moldeado.

Ojeada / PPS

Polímeros de ingeniería de alta temperatura y alta resistencia para servicios químicamente agresivos o de temperatura elevada: herramientas semiconductoras, ciclos de esterilización y unidades que admiten solventes o agua caliente. Mayor costo de material, así que especifique solo donde el deber lo requiera.

UHMWPE/PTFE/ABS

UHMWPE y PTFE para un contacto deslizante y de muy baja fricción; ABS donde el costo y la apariencia importan más que la capacidad de carga. Recomendaremos la calificación después de revisar su carga, velocidad y entorno.

Detalle del producto

Fotografías de nuestra producción de engranajes rectos de nailon: engranajes terminados, forma de los dientes y detalles del orificio.

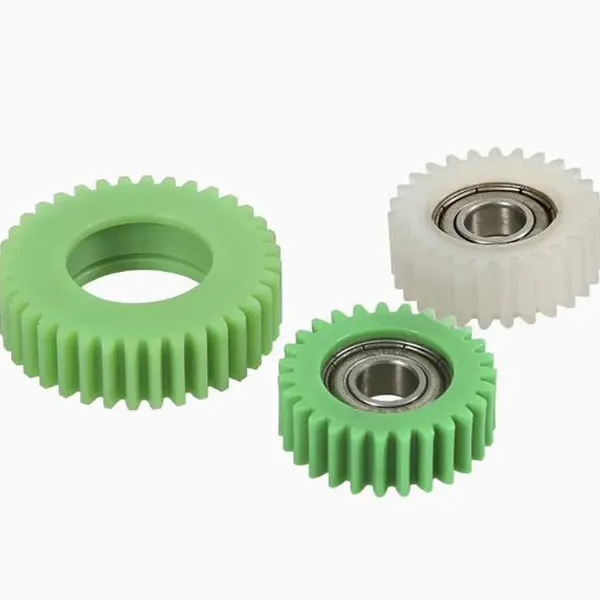

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Engranajes rectos de nailon: detalle de forma de diente, cubo y orificio.

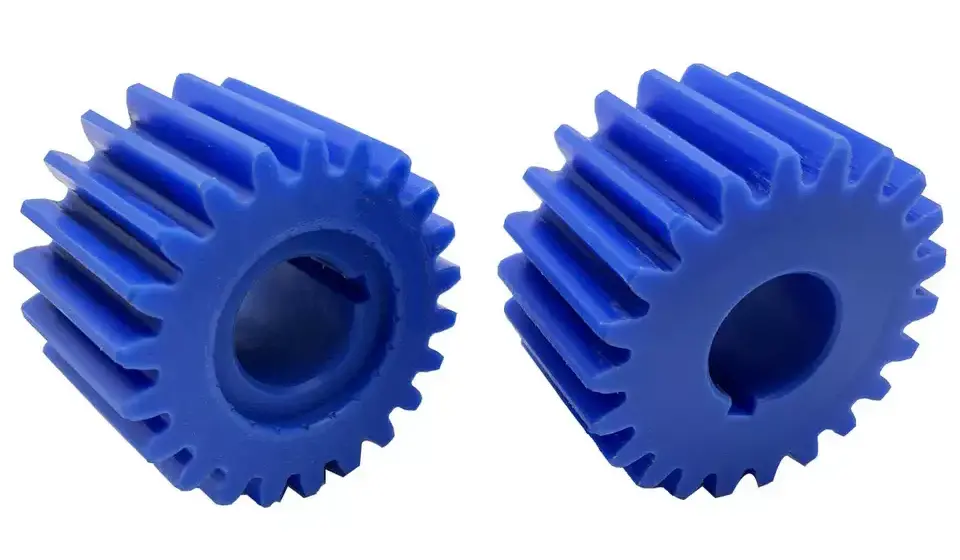

Custom nylon spur gear with precision bore produced to customer drawing
Engranaje recto de nailon personalizado mecanizado y acabado según el dibujo.

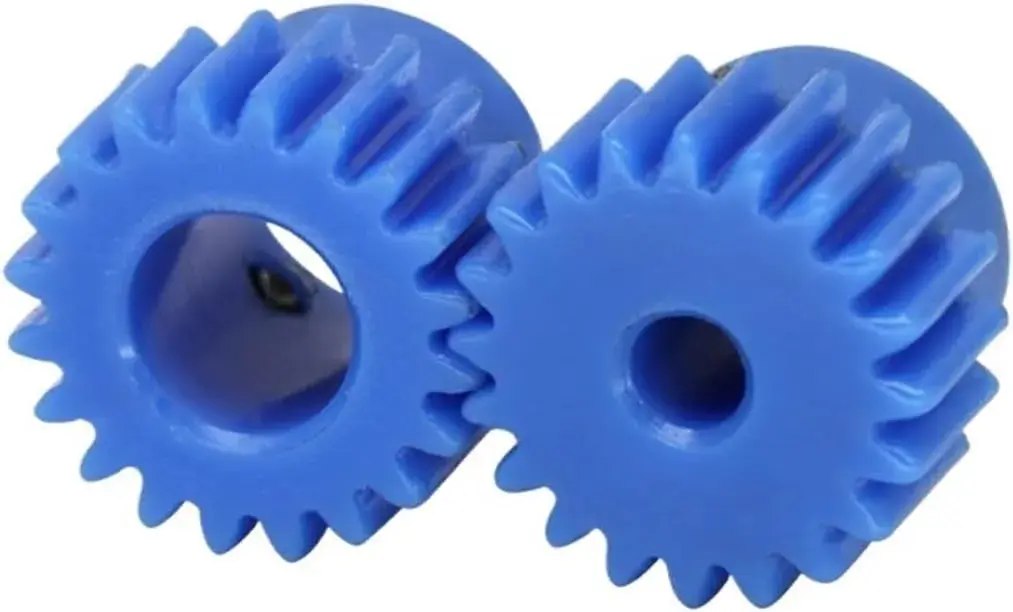

Nylon spur gear set assembled and inspected before packing
Juegos de engranajes inspeccionados y ensamblados antes de empacar.

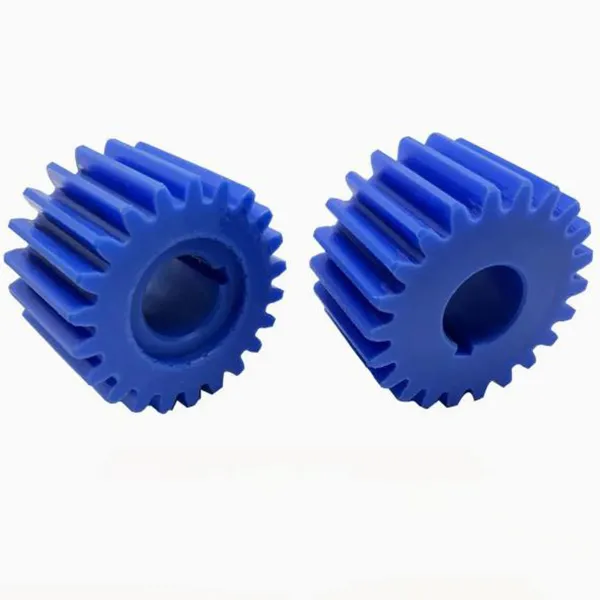

Nylon spur gears in different modules and materials ready for shipment
Diferentes módulos y calidades de polímeros producidos para el mismo cliente.
Nylon spur gear dimensional inspection before dispatch
Inspección dimensional antes del envío.

Ventajas clave

  • Autolubricante, sin punto de lubricaciónSin una película lubricante que mantener, el engranaje elimina de su diseño una cámara de aceite, sellos y una tarea de servicio recurrente. Las impresoras, los dispensadores y los equipos de oficina funcionan durante meses de uso diario sin el arrastre o el ruido que genera un par de engranajes metálicos secos.
  • Silencioso por material y por geometría.El polímero amortigua las vibraciones en lugar de sonar como el acero, y los grados reforzados con fibra mantienen la forma de los dientes lo suficientemente bien como para mantener la malla silenciosa en todo el lote. Los talleres y equipos de oficina experimentan una clara reducción del ruido tras el cambio de engranajes metálicos.
  • Use vida más allá del plástico ordinarioEl PA66 reforzado con fibra ofrece aproximadamente un 60 % más de vida útil que el nailon estándar, por lo que un engranaje que antes necesitaba ser reemplazado puede funcionar durante un servicio prolongado de alta frecuencia en una línea de montaje con una pérdida insignificante de la superficie del diente.
  • Corrosión y resistencia químicaEl nailon no se oxida y tolera ambientes húmedos, ligeramente ácidos y ligeramente alcalinos, además de muchos agentes de limpieza. Eso lo hace adecuado para áreas de lavado y equipos para exteriores donde un engranaje de metal recubierto eventualmente se rompería.
  • Una fracción del peso del metal.La baja masa reduce la inercia de las piezas accionadas, lo cual es importante para dispositivos portátiles, drones, actuadores livianos y cualquier mecanismo en el que cada gramo afecte la duración o el manejo de la batería.
  • Del prototipo a la producción bajo un mismo techoLos prototipos mecanizados le permiten validar la geometría antes de comprometerse con las herramientas, luego el mismo taller traslada la pieza al moldeo para obtener volumen. Mantiene un proveedor, una referencia de tolerancia y un estándar de inspección en todo momento.
  • Materiales y estándares flexiblesSiete familias de polímeros y cinco estándares de engranajes (ISO, DIN, ANSI, JIS, BS) significan que se puede producir el mismo dibujo en el grado que su aplicación realmente necesita, en lugar del grado que un proveedor tiene en stock.
  • Precios directos de fábrica por volumenEl moldeado, el mecanizado, la inspección y el embalaje se realizan internamente, por lo que no hay margen comercial entre usted y la producción, y el costo unitario cae de manera predecible a medida que aumenta la cantidad.

Engranajes rectos de nailon o de metal: cuando el plástico es la opción correcta

Un engranaje recto de nailon no es un sustituto más débil de uno de acero: es una decisión de diseño diferente. El plástico gana cuando la carga es moderada, la velocidad es lo suficientemente alta como para que el ruido importe y la lubricación es costosa o imposible de mantener. Se pierde cuando el torque es alto, la temperatura se mantiene por encima del límite del polímero o el trabajo implica un choque continuo que deformaría los dientes.

Elige nailonFuncionamiento silencioso, sin lubricación, peso ligero, resistencia a la corrosión, carga moderada
Elige metalAlto par, temperatura elevada, golpes fuertes, tolerancia estricta en módulos grandes
Elige ambosEngranaje de plástico engranado con un piñón de acero: la combinación más común, silenciosa y de bajo desgaste

En la práctica, la disposición más duradera suele ser un engranaje de nailon que gira contra un piñón de acero o latón: el polímero se desgasta con preferencia al metal, la malla permanece silenciosa y la parte metálica soporta la mayor tensión. Díganos el material del engranaje de acoplamiento y le asesoraremos sobre el juego y el margen de distancia central, ya que el plástico y el metal se expanden a diferentes velocidades.

Aplicaciones

  • Máquinas de control automático.Unidades de montaje e indexación.
  • Industria de semiconductoresMecanismos de manipulación y posicionamiento.
  • Maquinaria industrial generalTransportadores y etapas de reducción de luz.
  • Equipo medicoAccionamientos limpios y sin lubricación
  • Equipos de energía solar.Engranaje del seguidor y del actuador
  • Máquinas herramientaMecanismos de alimentación y ajuste.
  • Sistemas de aparcamientoAutomatismos para barreras y portones
  • Equipos ferroviarios y de aviación de alta velocidadMecanismos interiores y auxiliares.

Testimonios de clientes

DavidPowerTech Machinery, Australia: línea de montaje de piezas de transmisión

Reemplazar piezas de transmisión en nuestra línea de ensamblaje fue un proceso de prueba y error; Los engranajes anteriores de otros proveedores hacían ruido o se desgastaban rápidamente. Hicimos un pedido de prueba para estos engranajes rectos de nailon y la diferencia fue inmediata: el taller se volvió notablemente más silencioso y, después de más de dos meses de funcionamiento intensivo, las superficies de los dientes casi no muestran desgaste. Lo que se destacó más allá del producto fue el proceso: nuestras preguntas sobre materiales fueron respondidas en detalle, vino un informe de inspección con el envío y, cuando una fuerte lluvia amenazó la entrega, se comunicaron con el transportista y lo reorganizaron para que los engranajes llegaran intactos.

MiguelProyecto de mejora de equipos.

Cuando actualicé mi equipo, comparé muchos proveedores de equipos y elegí Raydafon. Los engranajes terminados coincidían exactamente con el dibujo, con un perfil de diente limpio y sin rebabas, y una vez instalada, la máquina funcionó de manera constante con notablemente menos vibración. Me preocupaba si el nailon resistiría, pero después de más de un mes de uso intensivo no hay ninguna deformación. Incluso las consultas tardías fueron respondidas rápidamente, lo que me convenció para quedarme con ellos.

LisaEquipos de estudio, pequeños mecanismos.

Necesitaba engranajes adecuados para equipos pequeños en mi estudio y llevaba mucho tiempo comparando opciones online. Estaba un poco nervioso porque el precio era más bajo que el de algunas marcas, pero las piezas llegaron con superficies lisas, sin rebabas y con una forma de diente regular, y la instalación se realizó sin problemas de ajuste. Durante el uso, el ruido del equipo disminuyó claramente y ha funcionado continuamente durante más de diez días sin desgaste ni atascos.

Preguntas frecuentes del comprador

  • ¿Pueden hacer un engranaje recto de nailon según mi dibujo o a partir de una muestra?Sí. Envíe un plano acotado o el engranaje de muestra con el módulo, número de dientes, diámetro interior, ancho de cara y calidad del material. Confirmamos si la pieza se adapta al moldeo o al mecanizado, cotizamos ambos si es relevante y podemos producir un prototipo mecanizado antes de comprometer cualquier herramienta.
  • ¿Qué material debo elegir: PA, POM o PEEK?El PA (nylon 66) es la opción de uso general, y el PA66 reforzado con fibra ofrece aproximadamente un 60 % más de vida útil que el nailon estándar. POM se adapta a aplicaciones donde la estabilidad dimensional y el control del juego son más importantes que la tolerancia al impacto. PEEK o PPS son para temperaturas elevadas o servicios químicamente agresivos. Cuéntanos carga, velocidad y entorno y te recomendaremos uno.
  • ¿Qué tolerancia se puede mantener en un engranaje de plástico?Depende de la característica, el módulo, el espesor de la pared, el material y si la pieza está moldeada o mecanizada: las piezas mecanizadas tienen tolerancias más estrictas que las moldeadas. Indique la distancia entre centros y el juego que necesita su ensamblaje y confirmaremos lo que se puede lograr antes de cotizar.
  • ¿El engranaje necesita lubricación?No en servicio normal; El nailon y el POM son autolubricantes. Para funcionamiento continuo a alta velocidad o con cargas pesadas, una pequeña cantidad de grasa compatible puede prolongar la vida útil, y lo diremos en la etapa de cotización si su deber se beneficia de ello.
  • ¿Cuáles son su muestra, plazo de entrega y condiciones de pago?Las muestras tienen un precio de USD 2 a USD 100 dependiendo del tamaño y material, con flete expreso a cargo del cliente. El plazo de entrega de la muestra es de 20 días hábiles y la producción a granel es de 25 días. Las condiciones de pago son T/T o L/C, y el embalaje es una bolsa de plástico más cartón, o una caja de madera para cantidades mayores.
  • ¿Pueden suministrarnos el piñón correspondiente y el engranaje de nailon?Sí. El suministro de ambas mitades de la malla desde un taller significa que el juego, la distancia entre centros y la forma de los dientes se combinan en la etapa de diseño en lugar de ajustarse en el sitio. Envía el plano del par, o la carga y ratio que necesitas y te cotizamos ambas partes.

Productos relacionados y lecturas adicionales

Solicite una cotización de engranaje recto de nailon

Envíe el módulo, el número de dientes, el diámetro interior, el ancho de la cara, el grado y la cantidad del material, o un dibujo o pieza de muestra. Confirmamos la producción moldeada o mecanizada, la capacidad de tolerancia y el precio, y respondemos dentro de las 24 horas.
