Cilindro de pluma hidráulica para miniexcavadora
  • Cilindro de pluma hidráulica para miniexcavadoraCilindro de pluma hidráulica para miniexcavadora
  • Cilindro de pluma hidráulica para miniexcavadoraCilindro de pluma hidráulica para miniexcavadora

Cilindro de pluma hidráulica para miniexcavadora

Raydafon fabrica cilindros de brazo hidráulico para miniexcavadoras en su propia fábrica en Ningbo, China. Los diámetros de orificio estándar van de 50 mm a 125 mm con diámetros de varilla de 25 mm a 75 mm, carrera de hasta 1000 mm, empuje máximo de 361 kN a 29,4 MPa y un rango de temperatura de trabajo de −20 °C a +70 °C. El cañón está forjado con una aleación de acero de alta resistencia y el orificio está rectificado con precisión, lo que reduce la fricción interna y proporciona un control preciso de la pluma a baja velocidad. Una estructura de sellado doble incorporada con caucho importado resistente al desgaste y un limpiador externo protege el labio de sellado del polvo y la humedad, extendiendo la vida útil en más del 40 %. El exterior de la varilla y el cañón tienen un tratamiento anticorrosión para lluvia, barro y lavado. El diámetro interior, la varilla, la carrera, los centros de montaje y las posiciones de los puertos se fabrican según los planos para su instalación o reemplazo OEM en máquinas de 1 a 8 toneladas. Envíe su modelo de excavadora o el dibujo original para obtener una cotización dentro de las 24 horas.

Cilindro de pluma hidráulica para miniexcavadora: diámetro de 50 a 125 mm, carrera de hasta 1000 mm

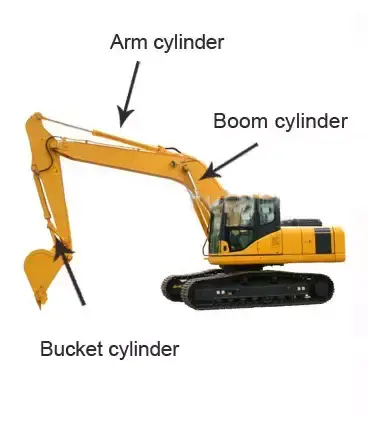

El cilindro de la pluma es el ariete que sube y baja la pluma de una miniexcavadora, y es el cilindro que soporta la mayor carga de toda la máquina. Raydafon forja el cañón con acero de aleación de alta resistencia, pule el orificio para reducir la fricción interna y lo sella con un dispositivo de doble sello para condiciones de sitios polvorientos. Se suministra como accesorio OEM o como cilindro de repuesto fabricado según su dibujo original.

  • 50-125 milímetrosDiámetro del agujero
  • 25-75 milímetrosDiámetro de la varilla
  • ≤ 1000 milímetrosAtaque
  • 361kNEmpuje máximo
  • −20 a +70 °CTemperatura de trabajo
01 / RESUMEN

Cilindro de pluma hidráulica para miniexcavadora: OEM y suministro de repuestos

El cilindro de la pluma se encuentra entre el bastidor de la máquina y la pluma, y ​​es el componente que levanta toda la estructura superior de la excavadora. En una miniexcavadora, el ariete de la pluma funciona con una carrera más corta que una máquina de tamaño completo, pero con un ciclo de trabajo elevado, a menudo miles de ciclos por día en trabajos municipales, de paisajismo y agrícolas. Esa combinación (carrera corta, alto número de ciclos, ambiente polvoriento) es lo que la especificación debe responder, en lugar de solo fuerza bruta.

Raydafon produce este cilindro en su propia fábrica en Ningbo, China, tanto para los fabricantes de maquinaria como para el mercado de repuestos. Los diámetros de orificio estándar van de 50 mm a 125 mm con diámetros de varilla de 25 mm a 75 mm, carrera de hasta 1000 mm y empuje máximo de 361 kN, con un rango de temperatura de trabajo de −20 °C a +70 °C. Los cilindros relacionados de la misma fábrica incluyen el más ancho.cilindro hidráulico de excavadorarango, elCilindro de cuchara hidráulica para excavadora pequeña.que funciona con él en la misma máquina, y elcilindro hidráulicoCatálogo que cubre otras máquinas móviles.

02 / ESPECIFICACIONES

Especificaciones técnicas

  • Nombre del productoCilindro de pluma hidráulica para miniexcavadora
  • Diámetro del agujero50 mm – 125 mm
  • Diámetro de la varilla25mm – 75mm
  • Ataque≤ 1000 milímetros
  • Empuje máximo361kN
  • Presión máxima29,4 MPa
  • Temperatura de trabajo−20 °C a +70 °C
  • Material del barrilForjado de aleación de acero de alta resistencia, orificio rectificado de precisión
  • Caza de focasEstructura de doble sellado con caucho importado resistente al desgaste.
  • Tratamiento superficialExterior de varilla y cañón con tratamiento anticorrosión.
  • MontajeAl dibujo de máquina: disposición de pasador, horquilla o brida
  • PersonalizaciónDiámetro interior, varilla, carrera, centros de montaje, posición del puerto, color de pintura

Hoja de especificaciones estándar para el cilindro del brazo de la miniexcavadora.

Parámetro Valor
Diámetro del agujero 50 mm – 125 mm
Diámetro de la varilla 25mm – 75mm
Ataque ≤ 1000 milímetros
Empuje máximo 361kN
Presión 29,4 MPa
Temperatura de trabajo −20 °C a +70 °C

Cómo se relacionan el empuje y el diámetro interior:el empuje máximo de 361 kN se aplica al orificio más grande del rango a 29,4 MPa. Un orificio más pequeño produce proporcionalmente menos fuerza a la misma presión: un orificio de 50 mm a 29,4 MPa produce aproximadamente 57,7 kN, uno de 63 mm aproximadamente 91,6 kN y uno de 80 mm aproximadamente 147,8 kN. Especifique siempre el diámetro junto con la presión del sistema, porque el empuje que necesita su máquina es lo que decide el diámetro, y no al revés.

03 / DETALLE DEL PRODUCTO

Detalle del producto

Fotografías y vistas de referencia del cilindro de pluma que producimos para miniexcavadoras.

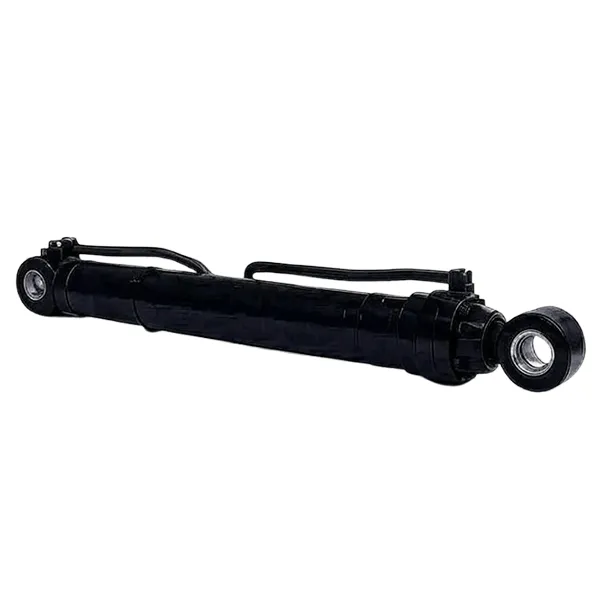

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Cilindro de pluma hidráulica para miniexcavadora: cilindro, varilla y extremos de montaje.

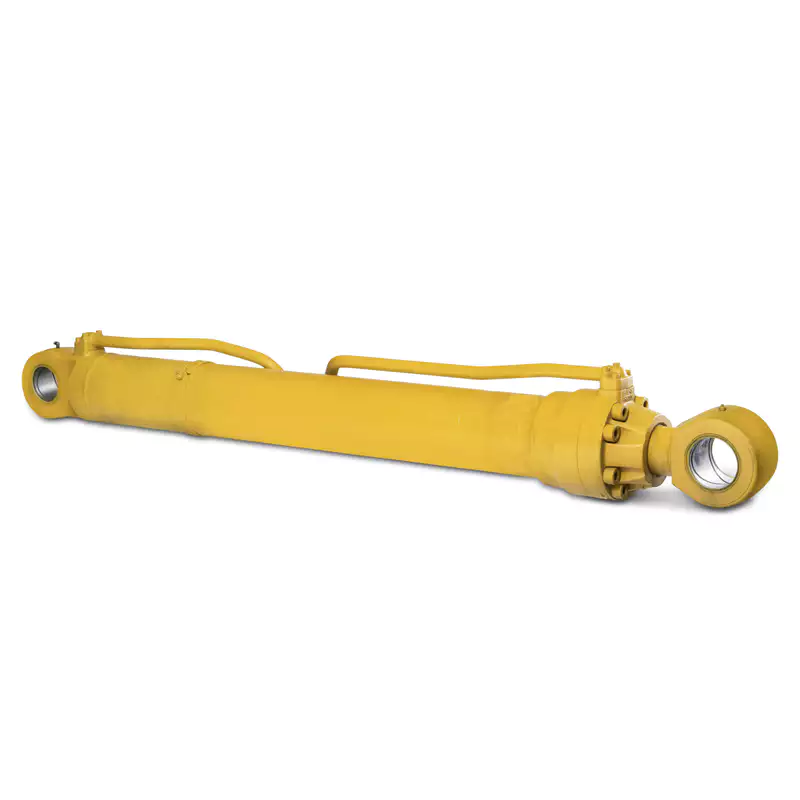

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Cañón de aleación de acero forjado con orificio rectificado de precisión.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Referencia de dimensiones y montaje: confírmelo con su máquina antes de realizar el pedido.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Superficie de varilla y disposición de doble sellado.
04 / CONSTRUCCIÓN

Características del producto y construcción

Cañón forjado y orificio rectificado.

El cañón está forjado con un material de aleación de alta resistencia en lugar de mecanizado a partir de tubos, lo que proporciona una estructura de grano más uniforme y una mejor resistencia a la fatiga en los extremos roscados y soldados. Luego, el orificio se rectifica con precisión para que el sello del pistón se desplace contra un acabado superficial consistente; ese acabado es lo que mantiene bajo el coeficiente de fricción interna (alrededor de un 30 % más bajo que una perforación sin rectificar en nuestras pruebas comparativas) y es la razón por la que la pluma aún se puede avanzar lentamente con precisión cuando la máquina está trabajando en un espacio reducido donde los centímetros importan.

Doble sellado para sitios polvorientos

Cada cilindro utiliza una estructura de doble sellado incorporada con caucho importado resistente al desgaste. El sello interior mantiene la presión hidráulica mientras que el limpiador exterior mantiene el polvo y la humedad alejados del labio de sellado, que es la disposición que importa en el trabajo en el sitio: un solo sello al que se le permite funcionar contaminado es lo que produce el lento drenaje que eventualmente se convierte en una fuga. En servicio, esta construcción prolonga la vida útil del cilindro en más de un 40 % en comparación con una disposición de sello simple y reduce la frecuencia con la que la máquina tiene que salir del trabajo para realizar tareas de mantenimiento.

Hecho según la geometría de su máquina

El diámetro interior, la varilla, la carrera, los centros de montaje y las posiciones de los puertos se producen según el plano. Para un cilindro de reemplazo, esta es la parte crítica: los centros de montaje y los diámetros de los pasadores deben coincidir exactamente con el brazo y el bastidor de la máquina, así que envíe el dibujo original, el modelo de la máquina o las dimensiones medidas del cilindro fallado y haremos coincidir la interfaz antes de cotizar. Hay disponibles diferentes configuraciones de carrera y presión en toda la gama para adaptarse a tareas municipales, paisajísticas y agrícolas.

05 / COMPATIBILIDAD

Compatibilidad de la máquina

Este cilindro de pluma se suministra para miniexcavadoras de la clase de aproximadamente 1 a 8 toneladas, donde los diámetros de orificio en el rango de 50 a 125 mm son estándar. Se monta tanto como equipamiento original como de recambio en máquinas de las siguientes marcas, entre otras:

  • Kubota
  • Yanmar
  • Takeuchi
  • Gato montés
  • Oruga
  • Komatsu
  • Hitachi
  • volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Tenga en cuenta:Los nombres de las marcas se enumeran únicamente para indicar las clases de máquinas en las que se instala comúnmente este cilindro. Raydafon es un fabricante independiente y no está afiliado ni autorizado por estas marcas ni es un proveedor de equipos originales. Confirme siempre el dibujo de montaje de su modelo específico antes de realizar el pedido.

¿No está seguro de qué diámetro y carrera necesita su máquina? Envíe el modelo de excavadora, el diámetro interior y la varilla del cilindro existente, su longitud entre pasadores y la presión del sistema, y ​​confirmaremos la configuración.

06 / APLICACIONES

Aplicaciones

Se compran miniexcavadoras porque caben donde las máquinas de tamaño completo no pueden, y ahí es exactamente donde el control del cilindro de la pluma es más importante.

Mantenimiento de carreteras municipales

Tendido de tuberías y reparación de tapas de alcantarillas en calles estrechas, donde la pluma debe colocarse poco a poco en lugar de girarse. El control preciso de baja velocidad reduce el riesgo de golpear servicios enterrados o superficies terminadas.

Recuperación y plantación de huertos.

Quitar tocones de árboles viejos y preparar nuevas parcelas, con la pluma levantada y bajada alrededor de los árboles en pie. El movimiento controlado evita daños a los frutales que deben permanecer en su lugar.

Trabajos de construcción y demolición.

La demolición de muros bajos y el levantamiento de materiales de construcción livianos, donde la producción de energía estable bajo una carga cambiante mantiene la operación predecible para el operador y segura para cualquiera que trabaje cerca.

Conservación del agua en tierras agrícolas

Cortar zanjas de drenaje a una profundidad y ancho controlados, lo cual solo es repetible si el cilindro de la pluma mantiene su posición bajo carga en lugar de desviarse cuando el cucharón encuentra resistencia.

Paisajismo y construcción de jardines.

Nivelación, excavación de zanjas y movimiento de tierra en parcelas residenciales confinadas, donde una máquina compacta con control preciso de la pluma deja un acabado más limpio y menos limpieza manual.

Reemplazo y reparación

Reemplazo directo de un cilindro de pluma rayado, doblado o con fugas en una máquina existente, producido según el dibujo original o la muestra medida para que los pasadores y los puertos queden alineados.

07 / POR QUÉ RAYDAFON

Ventajas del producto

  • Suministro directo de fábricaEl cilindro se forja, mecaniza, ensambla y prueba en la propia fábrica de Raydafon, por lo que no hay margen comercial entre usted y la producción, y los planos y los sellos de repuesto permanecen disponibles durante la vida útil de la máquina.
  • Menor fricción internaEl orificio rectificado de precisión y la holgura del sello del pistón reducen la fricción interna, lo que se traduce en un control más suave a baja velocidad y menos calor generado en el aceite hidráulico durante turnos largos.
  • Sellado construido para las condiciones del sitio.El doble sellado con un limpiador externo se especifica para el polvo y la humedad en lugar de para un taller limpio, lo que prolonga la vida útil en más de un 40 % y reduce el tiempo de inactividad no planificado.
  • Gama de golpes y presiones.La configuración de diámetro, vástago, carrera y presión se puede adaptar a la máquina en lugar de forzar el tamaño de catálogo más cercano, lo cual es importante al reemplazar un cilindro en un modelo descontinuado.
  • Tratamiento superficial anticorrosiónEl exterior de la varilla y el cilindro están tratados contra la corrosión, por lo que el cilindro sobrevive a la lluvia, el barro y el lavado sin las picaduras en la superficie que destruyen los sellos.
  • Reemplazo basado en dibujosEnvíe el dibujo original, el modelo de la máquina o las dimensiones medidas y el reemplazo se produce en esa interfaz, de modo que los pines, puertos y centros de montaje encajen sin modificaciones en el sitio.

El empuje, la vida útil del sello y el intervalo de servicio dependen del diámetro seleccionado, la presión del sistema, el ciclo de trabajo y qué tan bien se filtra el aceite hidráulico de la máquina. Indíquenos el modelo de excavadora y la presión de trabajo, y confirmaremos el diámetro y la carrera con respecto a la carga que realmente soportará el cilindro.

08 / Preguntas frecuentes del comprador

Preguntas frecuentes del comprador

  • ¿Qué diámetro, carrera y presión cubre el cilindro del brazo de esta miniexcavadora?Diámetros de orificio de 50 mm a 125 mm, diámetros de varilla de 25 mm a 75 mm, carrera de hasta 1000 mm y presión máxima de 29,4 MPa. El empuje máximo es de 361 kN en el orificio más grande; Los orificios más pequeños producen proporcionalmente menos fuerza a la misma presión, por lo que el orificio debe seleccionarse según el empuje que necesita su máquina.
  • ¿Pueden hacer un reemplazo para mi modelo de excavadora específico?Sí. Envíe el modelo de la máquina, el dibujo original o el diámetro interior medido, el diámetro de la varilla, la carrera, la longitud entre pasadores y los detalles de montaje del cilindro averiado. Confirmamos la interfaz y producimos el cilindro a juego, lo que evita los problemas de ajuste que surgen al utilizar un tamaño genérico.
  • ¿Cuál es la diferencia entre empuje máximo y presión?La presión es la presión hidráulica para la que está clasificado el cilindro, en este caso 29,4 MPa. El empuje es la fuerza que produce la presión en el área del pistón, razón por la cual cambia con el diámetro del orificio: 361 kN con un diámetro de 125 mm, pero solo alrededor de 57,7 kN con un diámetro de 50 mm a la misma presión.
  • ¿En qué rango de temperatura puede funcionar el cilindro?El rango de trabajo estándar es de −20 °C a +70 °C. Para máquinas que funcionan fuera de ese rango, o con aceite hidráulico que funciona más caliente, indíquenos la temperatura continua del aceite y confirmaremos el material del sello y las especificaciones que se adapten a ella.
  • ¿Cómo se protege el cilindro contra el polvo y el agua?Utiliza una estructura de sellado doble con caucho importado resistente al desgaste y un limpiador externo, por lo que el labio de sellado está protegido del polvo y la humedad. Esa disposición se especifica para las condiciones del sitio en lugar de un entorno limpio y es lo que extiende la vida útil en más del 40%.
  • ¿Qué información necesita para cotizar? ¿Se pueden suministrar sellos de repuesto?Modelo de máquina, diámetro interior y de varilla, carrera, presión de trabajo, tipo y cantidad de montaje: cuanto más envíe, más rápido confirmaremos el diseño. Los kits de sellos y los componentes de repuesto están disponibles por separado para que una máquina pueda volver a funcionar después de una falla en el sello sin reemplazar todo el cilindro. La cotización normalmente es dentro de las 24 horas.
09 / RELACIONADO

Productos relacionados y lecturas adicionales

Solicite una cotización de cilindro de pluma para miniexcavadora

Envíe el modelo de excavadora, el diámetro interior y de la varilla, la carrera, la presión de trabajo, el tipo y cantidad de montaje, o el dibujo original. Confirmamos la configuración de su máquina y respondemos con el precio y el plazo de entrega dentro de las 24 horas.

Enviar consulta ahora

* El empuje máximo de 361 kN se aplica al orificio más grande del rango a 29,4 MPa. Confirme el diámetro, la carrera y las dimensiones de montaje de su máquina antes de realizar el pedido. Los nombres de marcas se utilizan únicamente para indicar clases de máquinas y no implican ninguna afiliación.
