Cilindro de elevación de montacargas
  • Cilindro de elevación de montacargasCilindro de elevación de montacargas
  • Cilindro de elevación de montacargasCilindro de elevación de montacargas

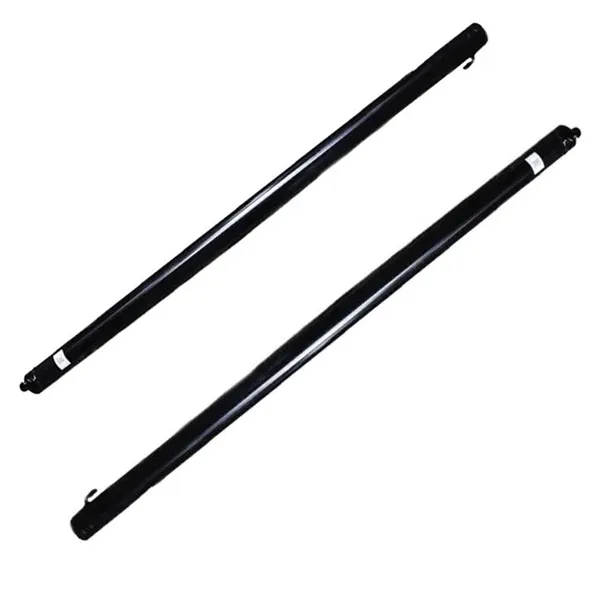

Cilindro de elevación de montacargas

El cilindro de elevación del montacargas Raydafon es el componente de elevación vertical instalado en el mástil que sube y baja el portahorquillas. Fabricado en acero de alta resistencia con un pistón combinado y una estructura de anillo de sellado optimizada. Los modelos estándar cubren un diámetro de Φ56-60 mm, una varilla de Φ45 mm, una carrera de 1500-1505 mm y una presión de trabajo de 17,5-18,1 MPa. Los modelos avanzados incluyen un dispositivo amortiguador que evita impactos fuertes en toda la carrera, protegiendo tanto la carga como la estructura del mástil. Compatible con carretillas elevadoras eléctricas y diésel. Cinco modelos estándar desde N30M300 hasta A2A35M300, diámetro y carrera personalizados disponibles para OEM. MOQ 50 unidades, plazo de entrega a granel de 25 a 35 días. Envíe el modelo de montacargas, los requisitos de carrera y la cantidad para obtener una cotización.
Raydafon · Fabricante OEM de China

Cilindro de elevación de montacargas personalizado para montacargas eléctricos y diésel: carrera de 1500 mm, suministro directo OEM

El cilindro de elevación del montacargas es el cilindro hidráulico vertical instalado en el mástil que sube y baja el portahorquillas. Raydafon lo fabrica con acero de alta resistencia con un pistón combinado y una estructura de anillo de sellado optimizada que reduce las fugas de aceite y el desgaste. Los modelos avanzados incluyen un dispositivo amortiguador que evita impactos fuertes en toda la carrera, protegiendo la carga frágil y reduciendo el desgaste del mástil.

compatible con Eléctrico y diésel
Presión de trabajo 17,5-18,1 MPa
Diámetro interior ΦD Φ56 a Φ60 mm
Varilla Φd Φ45mm
Trazo S 1500-1505 milímetros
Peso unitario 32,6-50 kilos
Verticales versus horizontales

Cilindro de elevación frente a cilindro de inclinación: qué hace realmente el cilindro de elevación

Eje vertical

Cilindro de elevación(este producto)

  • Movimientoverticales arriba y abajo
  • FunciónSube y baja el portahorquillas.
  • Rango de carreraEstándar de 1500-1505 milímetros
  • MontajeInstalado dentro de los rieles del mástil
  • Dispositivo tampónDisponible en modelos avanzados
Eje horizontal

Cilindro de inclinación

  • MovimientoInclinación hacia adelante y hacia atrás
  • FunciónCambia el ángulo del mástil y de la horquilla.
  • Rango de carrera32-193 milímetros
  • MontajeFijado al pivote de la base del mástil
  • Dispositivo tampónNormalmente no es necesario
Ver cilindro de inclinación del montacargas →

Ambos cilindros trabajan juntos durante un ciclo de elevación y colocación: el operador inclina el mástil para nivelar la carga y luego eleva el carro con el cilindro de elevación. La combinación de los dos cilindros de la misma fábrica mantiene constante la respuesta hidráulica y simplifica el inventario de piezas de repuesto. La gama completa está listada en elCilindro hidráulico de carretilla elevadoracategoría.

Cinco modelos estándar: tabla de especificaciones completa

Los cinco modelos comparten el mismo cuerpo de acero de alta resistencia y la misma arquitectura de anillo de sellado. Elija el modelo que coincida con el mástil de su montacargas y la distancia de instalación, o envíe su plano OEM para una construcción personalizada.

Número de dibujo Diámetro interior ΦD Varilla Φd Trazo S Instalar. l Presión Puerto Peso
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kilos
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kilos
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5MPa M22×1,5 41 kilos
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kilos
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kilogramos

¿No puedes igualar la distancia de instalación? Envíe el número de dibujo OEM o una muestra física. Raydafon realiza ingeniería inversa, produce una muestra y cotiza el lote en el mismo dibujo. Para conocer la gama más amplia de cilindros hidráulicos utilizados en otras máquinas móviles, consulte laCilindro hidráulicocategoría.

Dibujos acotados

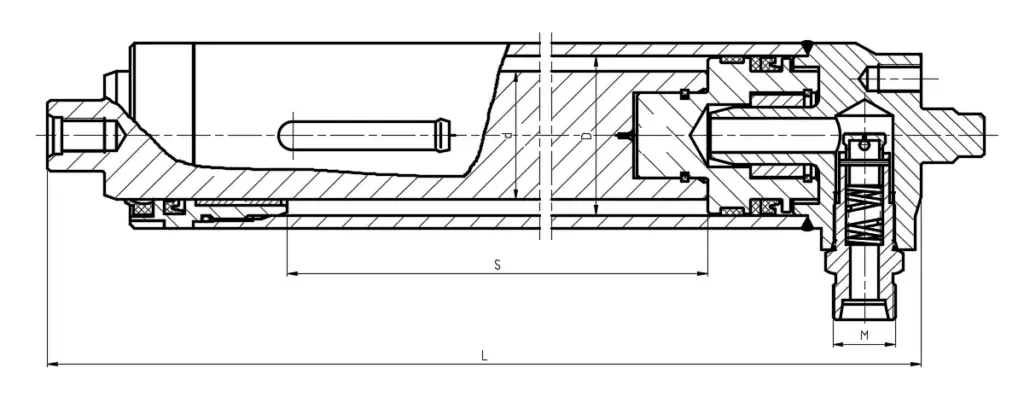

Forklift lift cylinder dimension drawing

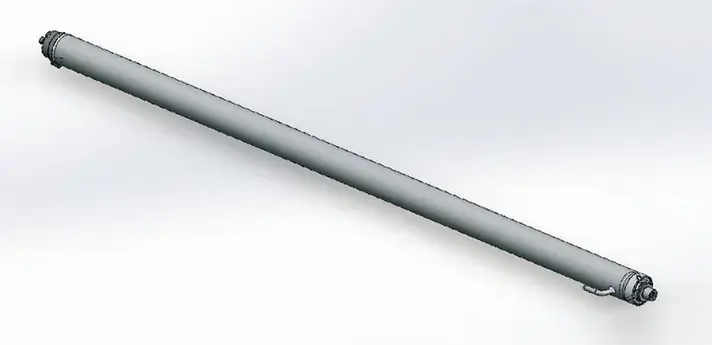

Descripción general de la instalación: patrón de montaje, interfaz orificio/varilla y posición del puerto

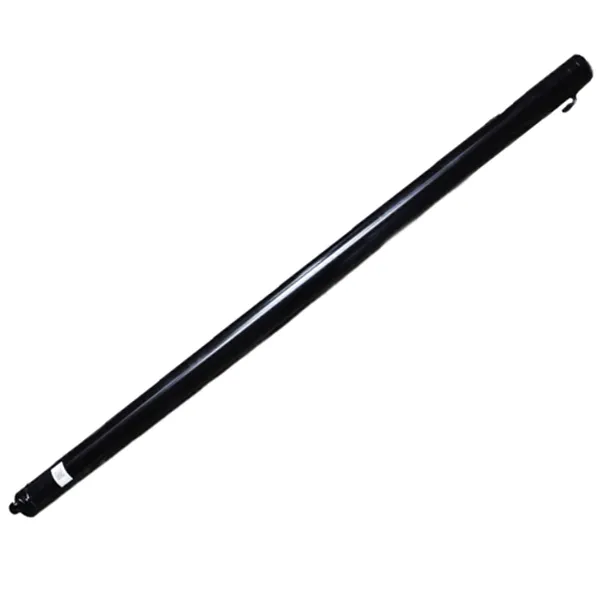

Forklift lift cylinder product detail
Detalle del producto: estructura del anillo de sellado y conjunto del pistón
Forklift lift cylinder application photo
Aplicación: montado en un mástil de montacargas en funcionamiento
diseño de ingeniería

Cuatro puntos de diseño que prolongan la vida útil del cilindro

01

Cuerpo de acero de alta resistencia

La resistencia al desgaste y la resistencia al procesamiento son requisitos básicos. En camiones de uso pesado que funcionan con ciclos diarios, la superficie del cilindro muestra poco desgaste visible después de un servicio prolongado.

02

Pistón y anillo de sellado combinados

La geometría del pistón y el perfil del anillo obturador están coordinados como juego. Una vez optimizada la estructura del anillo de sellado, los fallos por fugas de aceite se reducen significativamente: un cliente informó que la frecuencia de mantenimiento se redujo aproximadamente a la mitad.

03

Control de elevación receptivo

El cilindro responde inmediatamente a la acción de la palanca. Los operadores pueden moverse rápidamente en levantamientos urgentes o reducir la velocidad para un posicionamiento preciso en cargas frágiles, sin retrasos ni saltos.

04

Dispositivo de búfer en modelos avanzados

El amortiguador de final de carrera frena el pistón cuando la horquilla llega a la parte superior del mástil. Sin impactos fuertes ni vibraciones: esto protege los bienes frágiles y reduce el desgaste estructural del mástil.

Ventajas de los cilindros de elevación para montacargas Raydafon

  • A
    Compatible con carretillas elevadoras eléctricas y diésel.

    Los cinco modelos estándar cubren la mayoría de los mástiles de carretillas elevadoras. Las distancias de instalación de 1658 mm a 1808 mm coinciden con los camiones de almacén y logística habituales.

  • B
    Presión estable bajo ciclos continuos.

    Clasificado 17,5-18,1 MPa. El juego de pistón y sello combinado mantiene la presión estable durante frecuentes ciclos de subida y bajada sin deriva.

  • C
    Baja fuga de aceite, bajo desgaste

    La estructura de sello optimizada reduce las fugas en almacenes polvorientos y ambientes húmedos. Una menor frecuencia de mantenimiento reduce directamente los costos operativos.

  • D
    Protección del dispositivo de búfer

    Los modelos avanzados ralentizan el pistón al final de su carrera, evitando impactos fuertes sobre cargas frágiles y reduciendo el desgaste del mástil y del propio cilindro.

  • E
    Soporte OEM

    Envíe marca y modelo del montacargas o número de plano. Raydafon aplica ingeniería inversa, toma muestras y cotiza un lote personalizado en el mismo dibujo.

  • F
    Suministro directo de fábrica

    Producido en la propia planta de Raydafon en Ningbo. Los clientes tratan directamente con el fabricante, con una rápida respuesta posventa y una calidad de lote estable.

Dónde se utilizan los cilindros de elevación de montacargas

Carga y descarga de almacén

Carga de contenedores, recogida de palets y traslado de estanterías. El control de elevación receptivo acelera el manejo de cargas de paletas estándar.

Operaciones de elevación en fábrica.

Cargas industriales pesadas o irregulares donde el operador necesita un control preciso de la altura en la parte superior del mástil para apilar.

Volumen de negocios portuario y logístico

Entornos de ciclo pesado continuo. El dispositivo amortiguador y los sellos de bajo desgaste mantienen el cilindro funcionando durante miles de ciclos por turno.

Aftermarket y repuestos

Distribuidores de montacargas y proveedores de repuestos que necesitan un cilindro de elevación confiable equivalente al OEM para modelos de camiones populares. Stock y producción personalizada disponibles.

Hoja de especificaciones del pedido

Compatibilidad
Carretillas elevadoras eléctricas y diésel.
Presión de trabajo
17,5-18,1 MPa
Diámetro del agujero
Φ56 a Φ60 mm
Diámetro de la varilla
Φ45mm
Ataque
1500 a 1505 milímetros
Distancia de instalación
1658 a 1808 milímetros
Peso unitario
32,6 a 50 kilos
Puerto/interfaz
G1/2, M22×1,5
Dispositivo tampón
Disponible en modelos avanzados para parada de carrera completa sin impacto
Caza de focas
Estructura de anillo de sellado optimizada para reducir las fugas de aceite y el desgaste.
Personalización
Diámetro, carrera, tipo de puerto personalizados, embalaje OEM y etiqueta privada
Cantidad mínima de pedido
50 unidades por modelo
Plazo de entrega a granel
25-35 días después del depósito y aprobación del dibujo
Base de cotización
Modelo y tonelaje del montacargas, carrera requerida, tamaño del puerto, cantidad, puerto de destino

Cómo se mueve su pedido a través de Raydafon

01

Resumen de solicitud

Enviar marca y modelo del montacargas, tonelaje, carrera requerida, tamaño del puerto, cantidad y puerto de destino.

02

Selección de modelo

Raydafon confirma si encaja un modelo estándar (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) o si se necesita una construcción personalizada.

03

Aprobación de muestras y dibujos

Para construcciones personalizadas, Raydafon aplica ingeniería inversa a la pieza OEM, produce una muestra y confirma el diámetro, la carrera, la distancia de instalación y las dimensiones del puerto con el comprador.

04

Mecanizado de cuerpos y varillas

El cuerpo del cilindro de acero de alta resistencia está pulido hasta alcanzar la tolerancia. El vástago del pistón está rectificado y cromado duro para resistir el desgaste.

05

Ensamblaje y ajuste del búfer

Se montan el pistón, las juntas, el casquillo guía y el dispositivo amortiguador. La carrera del amortiguador está ajustada para que el tope esté libre de impactos a la presión nominal.

06

Embalaje y envío

Los cilindros se embalan en cajas de madera con aceite antioxidante y tapas protectoras. Enviado por mar, aire o expreso con lista de embalaje, factura e informe de inspección.

Documentación y soporte de calidad

  • ✓
    Certificado de materiales

    Certificado de material del cuerpo del cilindro y de la varilla, hoja de datos del compuesto de sellado proporcionada con cada envío.

  • ✓
    Informe de prueba de presión

    Cada cilindro se somete a prueba de presión a la presión nominal antes del embalaje. Se registran las fugas, la suavidad de la carrera y el ajuste del puerto.

  • ✓
    Registro de inspección dimensional

    Diámetro, varilla, carrera, distancia de instalación y dimensiones de puerto registradas según las especificaciones solicitadas o el plano del cliente.

  • ✓
    Embalaje de exportación

    Caja de madera con aceite antioxidante y tapas protectoras. Grandes lotes de cilindros paletizados y flejados para transporte marítimo.

Preguntas frecuentes

¿Qué es un cilindro de elevación de montacargas?

Un cilindro de elevación de montacargas es el cilindro hidráulico vertical instalado en el mástil que sube y baja el portahorquillas. Convierte la presión hidráulica en movimiento lineal a lo largo del eje vertical y es uno de los tres cilindros hidráulicos principales de un montacargas junto con el cilindro de inclinación y el cilindro de dirección.

¿Cuál es la diferencia entre el cilindro de elevación y el cilindro de inclinación?

El cilindro de elevación se mueve verticalmente y controla la altura del portahorquillas. El cilindro de inclinación se mueve horizontalmente y controla el ángulo hacia adelante y hacia atrás del mástil. Ambos trabajan juntos al levantar o posicionar una carga. Raydafon produce ambos y el cilindro de inclinación aparece por separado en el sitio.

¿Qué presión de trabajo soporta este cilindro?

Según el modelo, la presión de trabajo es de 17,5 MPa o 18,1 MPa. Las dimensiones del orificio y del vástago se adaptan a este rango de presión, por lo que el cilindro mantiene la presión estable bajo ciclos de elevación continuos.

¿Qué materiales y sellos se utilizan?

El cuerpo del cilindro y el vástago del pistón están fabricados en acero de alta resistencia. El juego de juntas utiliza un compuesto resistente al desgaste con una estructura de anillo de sellado optimizada. Esa estructura reduce las fugas de aceite y el desgaste, lo que prolonga la vida útil en almacenes polvorientos o ambientes húmedos.

¿Qué es el dispositivo buffer y por qué es importante?

En los modelos Raydafon avanzados, el cilindro tiene un dispositivo amortiguador al final de la carrera. Cuando la horquilla llega a la parte superior del mástil, el amortiguador ralentiza el pistón para que no se produzcan ruidos metálicos ni vibraciones fuertes. Esto protege la carga frágil y reduce el desgaste por impacto en el mástil y el propio cilindro.

¿Con qué carretillas elevadoras es compatible?

Los cinco modelos estándar cubren aplicaciones comunes de carretillas elevadoras eléctricas y diésel. La distancia de instalación oscila entre 1658 mm y 1808 mm, por lo que la mayoría de mástiles estándar tienen un modelo adecuado. Para mástiles OEM o camiones más antiguos, Raydafon admite diámetros, carreras y distancias de instalación personalizados.

¿Cuál es el MOQ y el plazo de entrega?

La MOQ es de 50 unidades por modelo. El plazo de entrega a granel es de 25 a 35 días después del depósito y la aprobación del dibujo, según la complejidad del modelo y la cantidad del pedido.

¿Cómo solicito una cotización?

Envíe su modelo y tonelaje de montacargas, carrera requerida, tamaño de puerto, cantidad y puerto de destino. Raydafon confirmará el modelo o diseñará una versión personalizada y luego ofrecerá una cotización FOB Ningbo con el plazo de entrega y los detalles del embalaje.

¿Listo para obtener cilindros de elevación para montacargas personalizados?

Envíe el modelo y tonelaje de su montacargas, la carrera requerida, el tamaño del puerto y la cantidad del pedido. Raydafon confirmará el modelo estándar o diseñará uno personalizado y luego ofrecerá una cotización FOB Ningbo con el plazo de entrega y los detalles del embalaje.
