¿Cuáles son las diferencias entre las cajas de cambios planetarias en línea y en ángulo recto?

En los sistemas de control de movimiento modernos, la selección de la caja de cambios determina directamente la eficiencia, la confiabilidad y la estabilidad operativa a largo plazo del sistema. Entre las soluciones de transmisión de precisión más utilizadas, laCaja de cambios planetariaDestaca por su estructura compacta, alta densidad de par y excelente distribución de carga. Sin embargo, muchos ingenieros, gerentes de compras y diseñadores de equipos todavía enfrentan una pregunta crítica durante la selección: ¿cuáles son las diferencias entre las cajas de engranajes planetarios en línea y en ángulo recto, y cómo deberían aplicarse en entornos industriales reales?

Con más de dos décadas de experiencia en la industria, Raydafon Technology Group Co., Limited ha trabajado estrechamente con integradores de automatización, fabricantes OEM y usuarios finales en los sectores de robótica, embalaje, maquinaria CNC y manipulación de materiales. En este artículo, proporcionamos una comparación integral y basada en ingeniería de diseños en línea y en ángulo recto, que cubre la estructura, el rendimiento, las restricciones de instalación y la lógica de selección desde una perspectiva práctica basada en nuestra experiencia en fabricación en fábrica y aplicaciones de campo.

Tabla de contenido

• ¿Cuál es el principio estructural de las cajas de engranajes planetarios en línea?
• ¿Cuál es el principio estructural de las cajas de engranajes planetarios de ángulo recto?
• ¿En qué se diferencian el rendimiento de las cajas de cambios planetarias en línea y en ángulo recto?
• ¿Por qué se utilizan cajas de cambios en línea y en ángulo recto en diferentes aplicaciones?
• ¿Cómo deberían influir en la selección el espacio de instalación y el diseño del sistema?
• ¿Qué parámetros del producto son más importantes al comparar estos dos tipos?

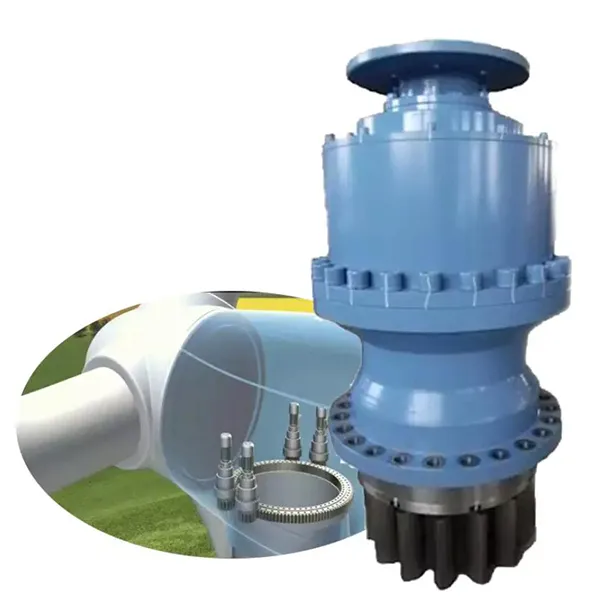

¿Cuál es el principio estructural de las cajas de engranajes planetarios en línea?

Una caja de cambios planetaria en línea está diseñada de modo que el eje de entrada y el eje de salida estén alineados a lo largo del mismo eje central. Esta configuración coaxial permite que la energía fluya en línea recta desde el motor a través de las etapas del engranaje planetario hasta la salida. EnRaydafon, nuestros equipos de ingeniería recomiendan con frecuencia esta estructura cuando la simplicidad del sistema, la alta eficiencia y la longitud axial compacta son prioridades de diseño clave.

Desde una perspectiva mecánica, el diseño en línea consta de un engranaje solar impulsado directamente por el eje del motor, múltiples engranajes planetarios montados en un soporte y una corona dentada interna fijada dentro de la carcasa. La carga se distribuye uniformemente entre los engranajes planetarios, lo que mejora la transmisión del par y reduce la tensión localizada.

Las características estructurales clave incluyen:

• Ejes coaxiales de entrada y salida, minimizando la desviación angular.
• Menos componentes intermedios en comparación con los diseños angulares
• Ruta de transmisión de potencia optimizada para una alta eficiencia mecánica
• Dimensiones radiales compactas adecuadas para diseños de máquinas estrechos

Debido a que el flujo de potencia sigue siendo lineal, las cajas de engranajes planetarios en línea generalmente alcanzan niveles de eficiencia más altos, a menudo superando el 95 por ciento por etapa. Esto es particularmente valioso en sistemas servoaccionados donde se requiere un control preciso de la velocidad y una pérdida mínima de energía. Nuestra experiencia en producción en fábrica demuestra que los diseños en línea también simplifican el montaje y la alineación, lo que contribuye a una calidad constante y una durabilidad a largo plazo.

¿Cuál es el principio estructural de las cajas de engranajes planetarios de ángulo recto?

Las cajas de cambios planetarias de ángulo recto están diseñadas para cambiar la dirección de transmisión de potencia en 90 grados. Esto normalmente se logra mediante la integración de una etapa de engranaje cónico o de engranaje hipoide combinada con una etapa de reducción planetaria. A diferencia de los modelos en línea, los ejes de entrada y salida son perpendiculares, lo que permite a los diseñadores redirigir el movimiento dentro de espacios limitados de la máquina.

En Raydafon Technology Group Co., Limited, a menudo vemos configuraciones en ángulo recto seleccionadas para equipos donde los motores verticales deben impulsar cargas horizontales o donde la arquitectura de la máquina limita el espacio axial. Nuestros diseños de fábrica integran engranajes cónicos rectificados con precisión con etapas planetarias endurecidas para garantizar que la capacidad de torsión se mantenga a pesar del cambio angular.

Las características estructurales principales incluyen:

• Orientación perpendicular del eje de entrada y salida
• Etapa de cambio adicional para cambio de dirección
• Carcasa reforzada para soportar cargas radiales y axiales combinadas.
• Opciones de montaje flexibles para diseños de equipos complejos

Si bien las cajas de engranajes planetarios de ángulo recto pueden introducir pérdidas de transmisión ligeramente mayores en comparación con las versiones en línea, las técnicas de fabricación modernas y la geometría optimizada de los dientes reducen significativamente esta brecha. En aplicaciones del mundo real, las ventajas espaciales a menudo superan las diferencias menores de eficiencia.

¿En qué se diferencian el rendimiento de las cajas de cambios planetarias en línea y en ángulo recto?

La comparación de rendimiento es uno de los aspectos más críticos a la hora de elegir unCaja de cambios planetaria. Los diseños en línea y en ángulo recto exhiben características de rendimiento distintas que influyen en la salida de par, la eficiencia, el nivel de ruido y el comportamiento térmico.

Según nuestra experiencia, los diseños en línea suelen ser los preferidos para aplicaciones de servo de alta velocidad donde dominan la eficiencia y la precisión. Sin embargo, los diseños en ángulo recto destacan en escenarios donde las limitaciones de diseño mecánico comprometerían la integración del sistema. Ambas opciones se fabrican en nuestra fábrica con estándares de calidad idénticos, lo que garantiza un rendimiento confiable a largo plazo.

¿Por qué se utilizan cajas de cambios en línea y en ángulo recto en diferentes aplicaciones?

El contexto de aplicación juega un papel decisivo en la selección de la caja de cambios. Las cajas de engranajes planetarios en línea se usan comúnmente en robótica, máquinas CNC y líneas de ensamblaje automatizadas donde es posible la integración de motores en línea recta. Su huella radial compacta y su alta precisión los hacen ideales para sistemas de posicionamiento dinámico.

Las cajas de engranajes planetarios de ángulo recto se aplican ampliamente en sistemas transportadores, maquinaria de embalaje y equipos de elevación. Cuando los bastidores de la máquina restringen la ubicación del motor, la redirección de potencia de 90 grados permite una utilización eficiente del espacio sin sacrificar la salida de torsión.

Las preferencias de aplicación típicas incluyen:

• Caja de cambios planetaria en línea para servoejes, juntas robóticas y herramientas de precisión
• Caja de cambios planetaria en ángulo recto para transportadores, plataformas giratorias y elevadores verticales
• Diseños en línea para requisitos de alta velocidad y bajo juego
• Diseños en ángulo recto para diseños compactos y multidireccionales

En Raydafon Technology Group Co., Limited, nuestros ingenieros de aplicaciones evalúan el tipo de carga, el ciclo de trabajo y las limitaciones de instalación para recomendar la configuración óptima de la caja de engranajes planetarios para cada proyecto.

¿Cómo deberían influir en la selección el espacio de instalación y el diseño del sistema?

El espacio de instalación a menudo determina si es viable una caja de cambios en línea o en ángulo recto. Las unidades en línea requieren suficiente longitud axial pero ofrecen una expansión radial mínima. Las unidades en ángulo recto reducen los requisitos axiales al tiempo que aumentan las dimensiones radiales. En nuestros proyectos de personalización de fábrica, hemos observado que la planificación del diseño en las primeras etapas reduce significativamente los costos de rediseño. Los ingenieros que consideran la orientación de la caja de cambios durante la fase de diseño conceptual logran un mejor equilibrio del sistema y una vida útil más larga de los componentes.

Las consideraciones clave de instalación incluyen:

• Espacio axial y radial disponible
• Orientación del motor y tendido de cables.
• Dirección de carga y resistencia de la superficie de montaje.
• Accesibilidad para mantenimiento

Nuestro equipo en Raydafon Technology Group Co., Limited colabora frecuentemente con los fabricantes de equipos originales para ajustar las dimensiones de la carcasa, las interfaces del eje y las bridas de montaje para garantizar una integración perfecta en los equipos existentes.

¿Qué parámetros del producto son más importantes al comparar estos dos tipos?

Al comparar reductores planetarios en línea y en ángulo recto, los parámetros técnicos proporcionan criterios objetivos de selección. Ambos diseños se pueden fabricar para cumplir con especificaciones exigentes, pero sus rangos de parámetros pueden diferir según la estructura.

Nuestro proceso de fabricación en fábrica garantiza un control constante de los parámetros en los modelos en línea y en ángulo recto. Al alinear la selección de materiales, el tratamiento térmico y el mecanizado de precisión, brindamos una calidad estable independientemente de la configuración.

Conclusión: ¿Cómo puede la elección correcta mejorar el rendimiento del sistema?

Comprender cuáles son las diferencias entre las cajas de engranajes planetarios en línea y en ángulo recto permite tomar decisiones más informadas tanto en las etapas de diseño como de adquisición. Los diseños en línea ofrecen eficiencia y simplicidad superiores, mientras que los diseños en ángulo recto brindan una flexibilidad inigualable en diseños restringidos. Ninguna opción es universalmente superior; la elección óptima depende de los requisitos específicos de la aplicación.

En Raydafon Technology Group Co., Limited, creemos que una caja de engranajes planetarios bien combinada mejora no solo el rendimiento de la máquina sino también la confiabilidad operativa a largo plazo. Nuestro enfoque basado en la ingeniería garantiza que nuestras soluciones se alineen con las demandas del mundo real, desde modelos estándar hasta diseños totalmente personalizados producidos en nuestra fábrica.

Si está planeando un nuevo proyecto o actualizando un equipo existente, nuestro equipo técnico está listo para respaldar su proceso de selección con conocimientos prácticos y recomendaciones personalizadas.Contáctenoshoy para analizar cómo nuestras soluciones de transmisión planetaria pueden mejorar la eficiencia y competitividad de su sistema.

Preguntas frecuentes: ¿Cuáles son las diferencias entre las cajas de cambios planetarias en línea y en ángulo recto?

P1: ¿Cuáles son las diferencias en eficiencia entre las cajas de engranajes planetarios en línea y en ángulo recto?
R1: Las cajas de engranajes planetarios en línea generalmente logran una mayor eficiencia porque la potencia fluye a lo largo de un eje recto con menos puntos de engrane, mientras que las versiones en ángulo recto incluyen una etapa de engranaje adicional para cambiar de dirección, lo que resulta en pérdidas ligeramente mayores.

P2: ¿Cuáles son las diferencias entre las cajas de engranajes planetarios en línea y en ángulo recto en el espacio de instalación?
R2: Los diseños en línea requieren más espacio axial pero menos espacio radial, mientras que los diseños en ángulo recto reducen la longitud axial y permiten un posicionamiento flexible del motor a costa de mayores dimensiones radiales.

P3: ¿Cuáles son las diferencias entre las cajas de cambios planetarias en línea y en ángulo recto en cuanto a la capacidad de torsión?
R3: Ambos diseños pueden ofrecer niveles de torque similares cuando se diseñan adecuadamente, aunque las cajas de engranajes de ángulo recto dependen de carcasas reforzadas para manejar direcciones de carga combinadas.

P4: ¿Cuáles son las diferencias en el mantenimiento entre las cajas de engranajes planetarios en línea y en ángulo recto?
R4: Las cajas de engranajes en línea generalmente requieren menos mantenimiento debido a una estructura más simple, mientras que las cajas de engranajes en ángulo recto pueden necesitar una inspección adicional debido a la etapa del engranaje cónico.

P5: ¿Cuáles son las diferencias entre las cajas de engranajes planetarios en línea y en ángulo recto en cuanto a la idoneidad de la aplicación?
R5: Las cajas de cambios en línea se adaptan a sistemas de alta precisión y alta velocidad, mientras que las cajas de cambios en ángulo recto destacan en diseños de máquinas multidireccionales o con espacio limitado.

P6: ¿Cuáles son las diferencias entre las cajas de engranajes planetarios en línea y en ángulo recto en cuanto a la complejidad de fabricación?
R6: Los diseños en ángulo recto implican procesos de alineación y mecanizado más complejos, mientras que los diseños en línea se benefician de una fabricación y un montaje optimizados.
