Engranajes helicoidales cruzados

Raydafon es un fabricante y proveedor OEM con sede en China de engranajes helicoidales cruzados para instrumentos de precisión, equipos médicos, accionamientos auxiliares para automóviles, dispositivos domésticos inteligentes y maquinaria industrial. La gama estándar cubre módulos de 0,8 a 4 mm, ángulo de eje ajustable de 25° a 90°, superficie de diente rectificada y eficiencia de transmisión superior al 90 %. Las opciones de materiales incluyen acero aleado de alta resistencia, acero inoxidable, bronce de aluminio, nailon y plásticos de ingeniería resistentes al desgaste. El diseño de dientes helicoidales cruzados transmite potencia entre ejes no paralelos y que no se cruzan, ahorra espacio y reduce el ruido de funcionamiento. Se admiten módulos personalizados, número de dientes, ángulo del eje, orificio, chavetero, material y tratamiento de superficie. Se encuentran disponibles pedidos de muestra, pedidos al por mayor y empaques de etiquetas privadas. Envíe detalles del dibujo o muestra, material requerido, cantidad y puerto de destino para una cotización rápida.
Fabricante de engranajes helicoidales cruzados OEM de China

Fabricante de engranajes helicoidales cruzados para transmisión de ejes no paralelos en instrumentos de precisión y accionamientos industriales

Raydafon es un fabricante y proveedor OEM de engranajes helicoidales cruzados, también llamados engranajes helicoidales, con sede en China. Los engranajes helicoidales cruzados transmiten potencia entre ejes no paralelos y que no se cruzan, lo que los hace adecuados para equipos de automatización compactos, ventiladores de refrigeración de portátiles, sistemas de ajuste de sillones dentales, accionamientos auxiliares de motores de automóviles y dispositivos de transmisión de cortinas inteligentes. La gama estándar cubre módulos de 0,8-4 mm, ángulo de eje ajustable de 25°-90°, superficie de diente rectificada y eficiencia de transmisión superior al 90%. Las opciones de materiales incluyen acero aleado de alta resistencia, acero inoxidable, bronce de aluminio, nailon y plásticos de ingeniería resistentes al desgaste. Se admiten módulos personalizados, número de dientes, ángulo del eje, orificio, chavetero, material y tratamiento de superficie. Envíe sus detalles de plano o muestra, material requerido, cantidad y puerto de destino para solicitar una cotización.

0,8-4mmGama de módulos
25°-90°Ángulo del eje
>90%Eficiencia de transmisión
5 materialesAcero · inoxidable · bronce · nailon · plásticos

Por qué se utilizan engranajes helicoidales cruzados donde no caben engranajes comunes

Los engranajes rectos, helicoidales y cónicos estándar transmiten potencia entre ejes paralelos o que se cruzan. Cuando el diseño de una máquina coloca dos ejes en un ángulo no paralelo y que no se cruza, los engranajes comunes no pueden engranar correctamente. Los engranajes helicoidales cruzados resuelven esto mediante el uso de una forma de diente helicoidal que permite que los dos ejes transmitan potencia en un ángulo, generalmente entre 25° y 90°.

Esto hace que los engranajes helicoidales cruzados sean adecuados para diseños compactos. En un ventilador de refrigeración para computadora portátil, el espacio entre el eje del motor y el eje de las aspas del ventilador es muy pequeño. En un sistema de ajuste de sillón dental, los ejes de transmisión del respaldo y del asiento están en diferentes ángulos. En el accionamiento auxiliar de un motor de automóvil, los ejes de entrada de la bomba de agua y del generador están desplazados del accionamiento principal. Los engranajes helicoidales cruzados manejan estos diseños sin agregar cajas de cambios grandes ni juegos de engranajes cónicos.

Raydafon produce engranajes helicoidales cruzados en una variedad de materiales para que los compradores puedan adaptar el engranaje a los requisitos de carga, velocidad, corrosión y ruido. Para tipos de engranajes relacionados, revise el completoEngranaje de precisióncategoría, laEngranaje helicoidalpágina y elEngranaje cónicopágina.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives

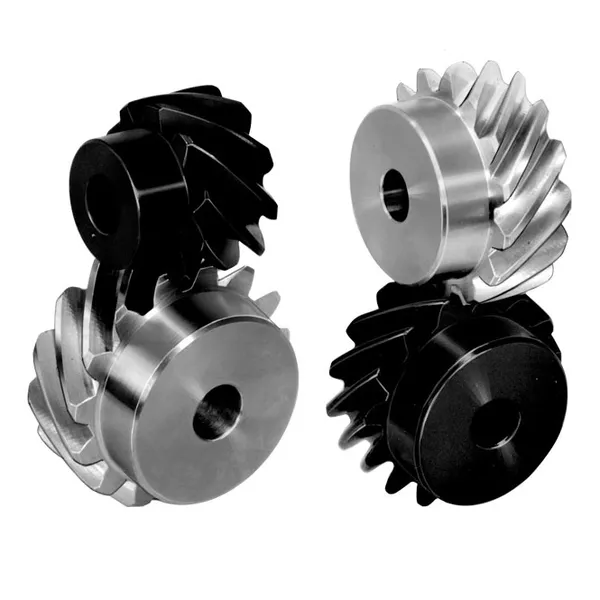

Engranajes helicoidales cruzados para transmisión de ejes no paralelos

Gama de especificaciones estándar y opciones de materiales

La siguiente tabla enumera el rango de especificaciones estándar para los engranajes helicoidales cruzados Raydafon. Si su equipo requiere un módulo, número de dientes, ángulo de eje, orificio o chavetero diferente, envíe el dibujo OEM o una muestra física para una producción personalizada.

Parámetro Gama estándar Opción personalizada
Módulo 0,8-4mm Módulo personalizado disponible
Ángulo del eje 25°-90° Ángulo personalizado disponible
Superficie del diente Suelo Moler, lapear, fosfatar
Eficiencia de transmisión Más del 90% Depende del material, ángulo y lubricación.
Orificio y chavetero Orificio estándar con chavetero Orificio personalizado, chavetero, tornillo de fijación, forma de D
Tratamiento superficial Aceite antioxidante Óxido negro, galvanizado, tratamiento térmico.
Material Acero aleado de alta resistencia Acero inoxidable, bronce de aluminio, nailon, plásticos de ingeniería.

¿Necesita una comparación de materiales o una recomendación para su aplicación? Enviar los detalles de carga, velocidad, entorno y espacio de instalación. Raydafon le sugerirá el material y las especificaciones que mejor se adapten a sus condiciones de trabajo.

Tipos de materiales disponibles

Steel crossed helical gears

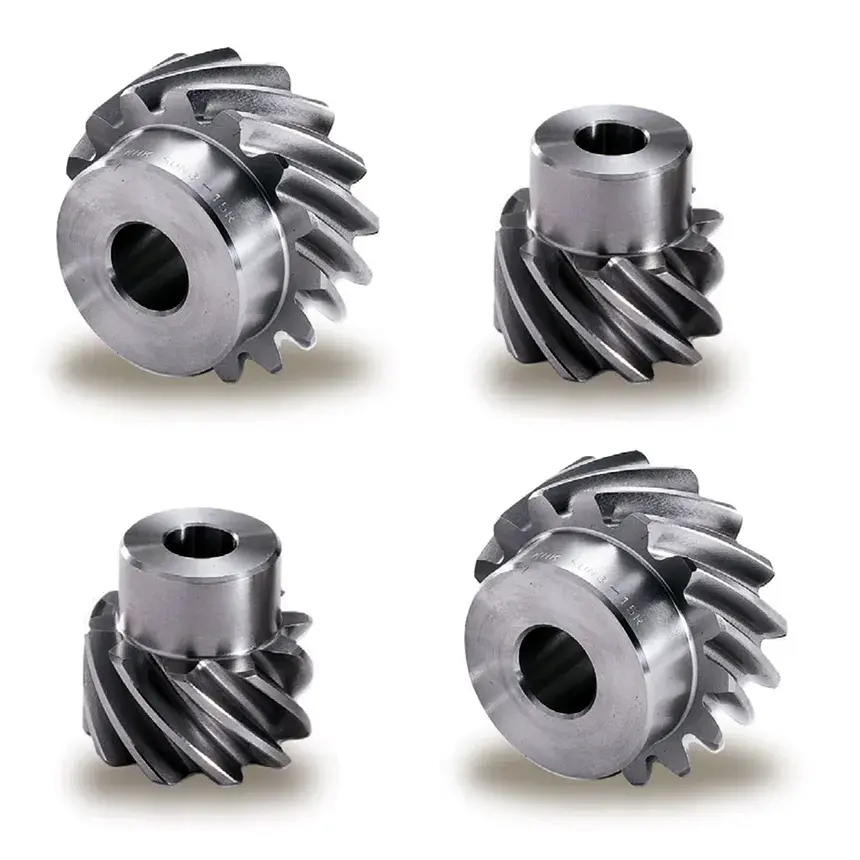

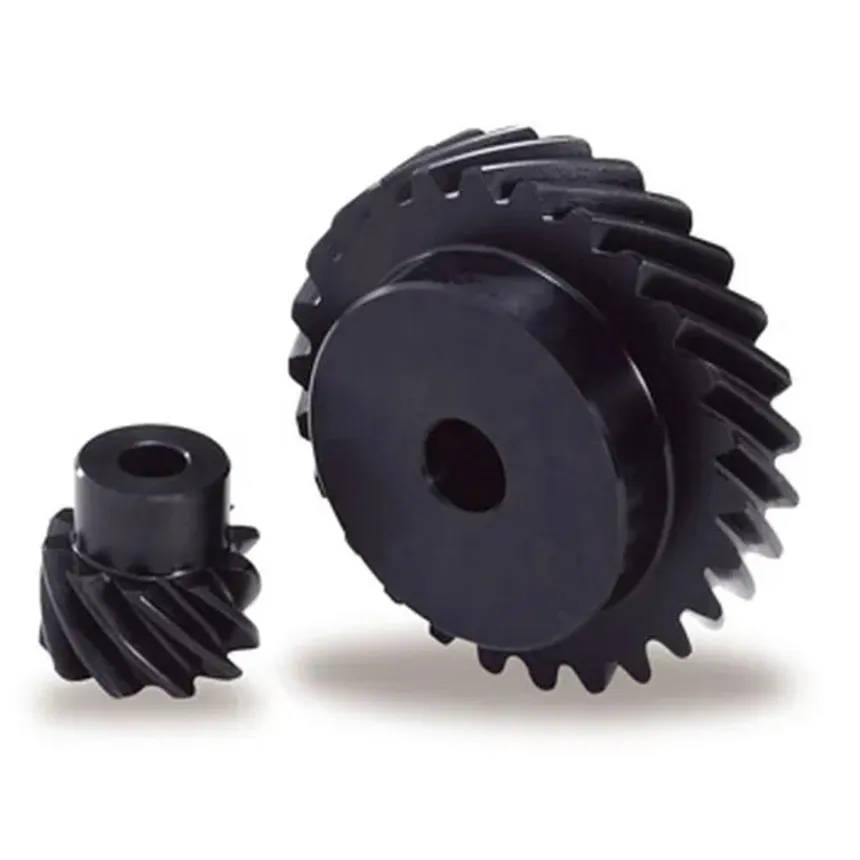

Engranajes helicoidales cruzados de acero

Acero de aleación de alta resistencia para cargas pesadas y aplicaciones de par elevado en accionamientos industriales y sistemas auxiliares de automoción.

Stainless steel crossed helical gears
Engranajes helicoidales cruzados de acero inoxidable

Resistente a la corrosión para equipos médicos, maquinaria alimentaria, ambientes húmedos e instalaciones exteriores.

Aluminum bronze crossed helical gears

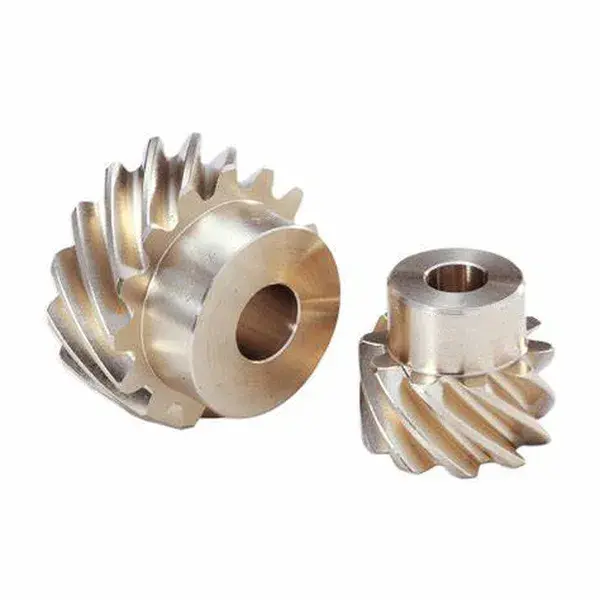

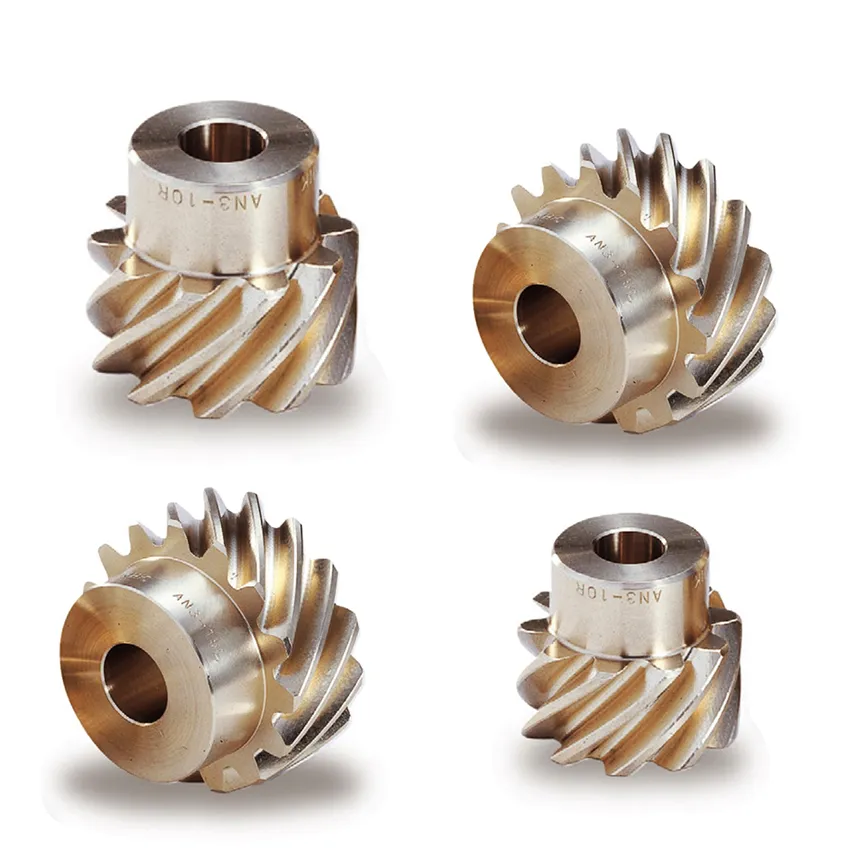

Engranajes helicoidales cruzados de bronce y aluminio

Buena resistencia al desgaste y capacidad de carga, adecuado para maquinaria pesada, equipos de minería y transmisión de alto par.

Nylon crossed helical gears

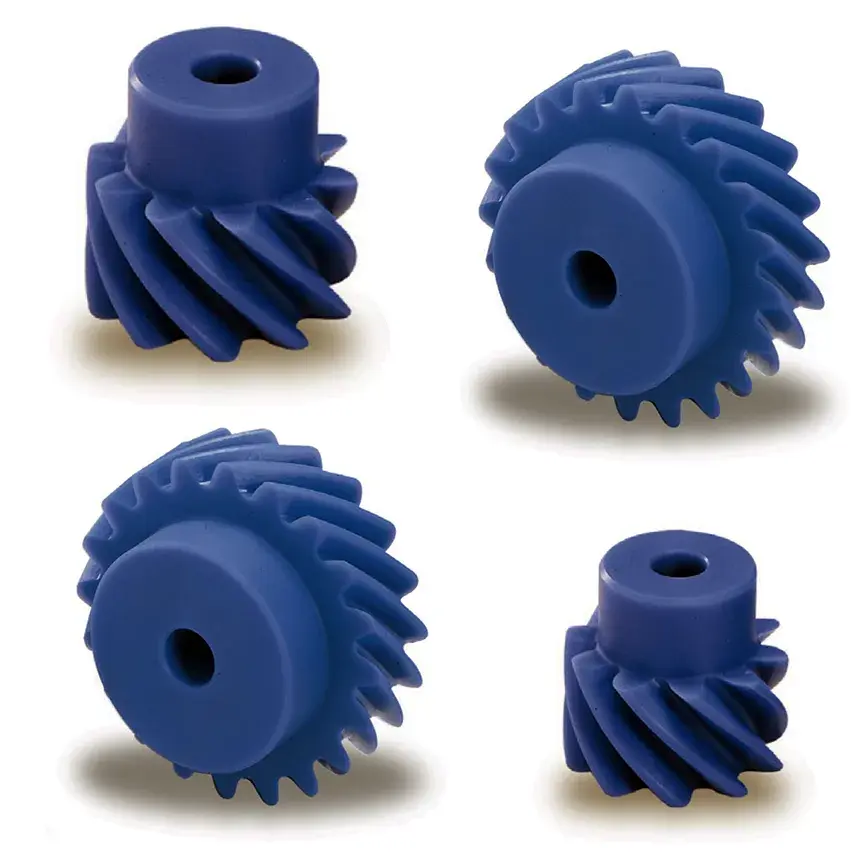

Engranajes helicoidales cruzados de nailon

Funcionamiento ligero y silencioso para dispositivos domésticos inteligentes, equipos de oficina e instrumentos de precisión de baja carga.

Aplicaciones en instrumentos de precisión, equipos médicos y accionamientos industriales

Electrónica Transmisión del ventilador de refrigeración del portátil

La precisión a nivel de micras se adapta al espacio compacto entre el eje del motor y el eje de las aspas del ventilador, mantiene el ventilador silencioso y admite un diseño delgado y liviano.

Médico Ajuste multiángulo del sillón dental.

Transmite potencia a los componentes del respaldo y del asiento en diferentes ángulos. Las opciones de materiales de grado médico respaldan un funcionamiento seguro y confiable.

Automotor Accionamiento auxiliar del motor

Maneja grandes cargas de torque e impacto de bombas de agua y generadores. El tratamiento térmico mejora la resistencia al desgaste y la resistencia a altas temperaturas y vibraciones.

hogar inteligente Transmisión de cortina inteligente

Transmite en un ángulo no paralelo con poco ruido, ahorra espacio de instalación y añade comodidad a los sistemas domóticos.

Para componentes de transmisión relacionados, revise laEngranaje de tornillocategoría, laEngranaje helicoidal y eje helicoidalpágina, y elEngranaje rectorango.

Evidencia de Calidad, Inspección y Soporte a la Exportación

Registros de materiales y tratamientos térmicos.

Se pueden proporcionar registros de calidad del material y tratamiento térmico con envíos a granel para la revisión de calidad del comprador.

Inspección dimensional y de perfil dental.

El módulo, el número de dientes, el ángulo del eje, el orificio, el chavetero y la superficie de los dientes se inspeccionan comparándolos con el dibujo solicitado o la muestra del cliente.

Comprobación de ruido y mallado

Los lotes de muestra y a granel se verifican para garantizar un engrane suave, un bajo nivel de ruido y una transmisión estable antes del embalaje.

Embalaje de exportación

Los engranajes están llenos de aceite antioxidante y envoltura protectora. Los pedidos a granel se pueden paletizar y flejar para transporte marítimo, aéreo o entrega urgente.

Proceso de pedido OEM personalizado

Paso 01 Enviar detalles de la solicitud

Proporcione el módulo, número de dientes, ángulo del eje, orificio, chavetero, material, tratamiento de superficie, cantidad y puerto de destino.

Paso 02 Revisión de dibujos o muestras.

Raydafon revisa el dibujo OEM o la muestra física y confirma las especificaciones y la selección de materiales.

Paso 03 Muestra y aprobación

Para proyectos personalizados, Raydafon produce una muestra para la confirmación del comprador antes de la producción a granel.

Paso 04 Producción y cotización.

Después de la aprobación, Raydafon proporciona una cotización FOB Ningbo, un cronograma de producción y detalles de embalaje.

Preguntas frecuentes

¿Qué son los engranajes helicoidales cruzados?

Los engranajes helicoidales cruzados, también llamados engranajes de tornillo, son engranajes helicoidales que engranan con ejes no paralelos y que no se cruzan. Transmiten potencia entre ejes en un ángulo, normalmente de 25° a 90°, y se utilizan donde el espacio de diseño es limitado y se requiere una transmisión suave y silenciosa.

¿Qué módulo y rango de ángulo de eje produce Raydafon?

Raydafon produce engranajes helicoidales cruzados con un módulo de 0,8-4 mm y un ángulo de eje ajustable de 25° a 90°. La superficie del diente rectificada y la eficiencia de transmisión superior al 90% son estándar en la gama de producción. El módulo personalizado, el número de dientes y el ángulo del eje se respaldan con los dibujos del cliente.

¿Qué materiales están disponibles?

Las opciones de materiales incluyen acero aleado de alta resistencia, acero inoxidable, bronce de aluminio, nailon y plásticos de ingeniería resistentes al desgaste. La selección del material depende de los requisitos de carga, velocidad, resistencia a la corrosión y ruido.

¿Cuáles son las principales aplicaciones?

Los engranajes helicoidales cruzados se utilizan en equipos de automatización compactos, ventiladores de refrigeración de portátiles, sistemas de ajuste de sillones dentales, accionamientos auxiliares de motores de automóviles, como bombas y generadores de agua, y dispositivos de transmisión de cortina inteligentes. Cualquier aplicación que requiera transmisión de ejes no paralelos en un espacio limitado puede utilizar engranajes helicoidales cruzados.

¿Puede Raydafon producir engranajes helicoidales cruzados OEM personalizados?

Sí. Raydafon admite la producción OEM a partir de dibujos del cliente o muestras físicas. Se encuentran disponibles módulos personalizados, número de dientes, ángulo del eje, orificio, chavetero, material, tratamiento de superficie y empaque de etiqueta privada.

¿Qué información se necesita para una cotización?

Envíe detalles de dibujo o muestra, módulo, número de diente, ángulo del eje, orificio, chavetero, material, tratamiento de superficie, cantidad del pedido y puerto de destino. Raydafon responderá con una cotización FOB Ningbo y un plazo de entrega.

¿Ofrecen muestras antes de realizar pedidos al por mayor?

Sí. Raydafon puede producir muestras para la confirmación del comprador antes de la producción a granel. El tiempo de entrega de la muestra depende de la complejidad del dibujo y la selección del material.

¿Listo para obtener engranajes helicoidales cruzados personalizados?

Envíe su dibujo o detalles de muestra, módulo, número de diente, ángulo del eje, orificio, chavetero, material, tratamiento de superficie, cantidad del pedido y puerto de destino. Raydafon confirmará la especificación, producirá una muestra si es necesario y luego proporcionará una cotización FOB Ningbo con el tiempo de entrega y los detalles del embalaje.
