Eje de toma de fuerza para empacadoras redondas Case IH

Eje de toma de fuerza para empacadoras redondas Case IH: cubre RB444, RB454, RB455A, RB464, RB554 y RB564, además de las variantes RB454 Silage y RB454 Rotor Cutter. Líneas motrices de velocidad constante CAT4 y CAT5 con embrague de fricción; estría de entrada 1.375-6 o 1.375-21 según el tractor; Requisito de potencia de 40 a 100 hp (30 a 75 kW). Referencias de par de embrague desde 1.000 N·m (CAT3/S4) hasta 1.800 N·m (CAT4/S6). Envíe el modelo de su empacadora y la ranura de la toma de fuerza del tractor: confirmamos la categoría de la línea motriz, el par del embrague y la longitud del eje, y le devolvemos una cotización de fábrica dentro de las 24 horas.

Reemplazo OEM · Serie Case IH RB

Eje de toma de fuerza para empacadoras redondas Case IH: líneas de transmisión de velocidad constante CAT4 y CAT5, estrías 1.375-6 / 1.375-21

El eje de toma de fuerza de una empacadora circular falla de dos maneras: la junta universal no puede tomar el ángulo de giro en el cabecera, o el embrague no patina con el par adecuado y la caja de cambios recibe el impacto. esta pagina enumera los tamaños de eje, la potencia requerida y los números de pieza del embrague para Case IH RB444, RB454, RB455A, RB464, RB554 y empacadoras RB564, para que pueda combinar un eje de repuesto con el modelo de empacadora que realmente utiliza.

Modelos de empacadoras cubiertos

6 modelos básicos RB444, RB454, RB455A, RB464, RB554, RB564, además de las variantes de ensilaje RB454 y cortador de rotor RB454.

Tamaños de línea motriz

CAT4 / CAT5 Línea motriz de velocidad constante con embrague de fricción. Estría de entrada 1.375-6 o 1.375-21 según tractor.

Requisito de energía

40-100 caballos de fuerza Desde 30 kW en el RB444 hasta 75 kW en el Rotor Cutter RB454. Desglose completo en la siguiente tabla.
PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

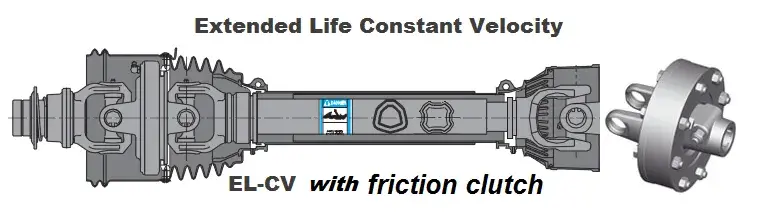

Conjunto del eje de la TDF: junta de velocidad constante, embrague de fricción y yugo de entrada 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Detalle del extremo del embrague y las estrías: yugo de desconexión rápida y cojinete protector.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opciones de yugo de entrada: estrías 1.375-6 y 1.375-21, adaptadas al trozo de toma de fuerza del tractor.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Configuración de embrague de fricción y perno de seguridad: el punto de deslizamiento protege la caja de cambios de la empacadora.

Tabla de modelos: tamaño del eje de la TDF y potencia requerida por empacadora

Modelos de empacadoras redondas Case IH: tamaño del eje y requisitos de potencia de la TDF
Modelo de empacadora Tamaño del eje de la toma de fuerza Toma de fuerza requerida, caballos de fuerza (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Ensilaje CAT4 65 (48)
Cortador de rotor RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH requiere líneas motrices de velocidad constante CAT4 o CAT5, según el modelo, con embrague de fricción. El cortador de rotor RB454 es la única variante en esta gama que requiere CAT5 con entrada de 100 hp (75 kW), si su tractor está por debajo de esa cifra, confirme la construcción de la empacadora antes de realizar el pedido.

Constant velocity PTO shaft part number reference for Case IH round balers
Referencia de PTO de velocidad constante: números de pieza básicos de CAT3 a CAT5, 540 y 1000 rpm.
PTO shaft installed on a round baler in field operation

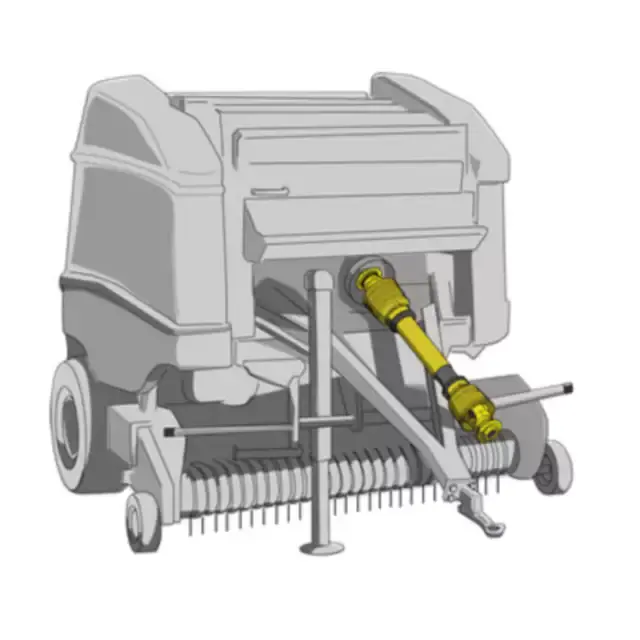

Instalación en campo: ángulo del eje y espacio libre del protector en la entrada de la empacadora.

Números de pieza de embrague y PTO de velocidad constante

PTO de velocidad constante: números de pieza básicos por categoría y estrías del tractor
toma de fuerza CV Estrías para tractores Número de pieza base
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Embragues de fricción FT para entrada de 1.375-6 estrías
Tamaño universal Par (N·m) Número de pieza
CAT3/S4 1.000 6QE344901R
CAT3/S4 1.000 635E41203R
CAT4/S6 1.800 663H53403R
CAT5/S8 1.450 6LM453003R

Los números de pieza anteriores son puntos de referencia para hacer coincidir el eje con la combinación de empacadora y tractor. si tu La empacadora usa una mitad de implemento diferente o el muñón del tractor tiene estrías de 1.750-20, envíe el modelo y lo haremos. confirmar la combinación correcta. Cuanto más anchoEje de toma de fuerza para rotoempacadorasLa gama cubre también otras marcas de empacadoras.

¿Qué decide si el eje encaja y dura?

  1. Haga coincidir la categoría de línea motriz con el modelo de empacadora

    CAT4 y CAT5 no son intercambiables en este rango. Los RB444, RB454 y RB455A ejecutan CAT4; el RB464, RB554 y RB564 ejecutan CAT5; El cortador de rotor RB454 también requiere CAT5. Montaje de un eje CAT4 en una empacadora que Las solicitudes de CAT5 dejan la junta subestimada en el ángulo del cabecero, que es donde se producen la mayoría de las fallas prematuras. empezar.

  2. Haga coincidir la ranura de entrada con el tractor, no con la empacadora

    El lado de la empacadora está fijado por el implemento, pero el lado del tractor depende del tractor que esté utilizando. 1.375-6 es el trozo común de 540 rpm; 1.375-21 es el trozo de 1000 rpm; 1.750-20 aparece en potencia más alta tractores. Enviar el modelo del tractor y la foto del talón de la TDF es la forma más rápida de confirmar qué yugo encajar. Si también está actualizando la transmisión del implemento, consulte laeje de toma de fuerzacategoría para toda la gama.

  3. Coloque el embrague de fricción en la empacadora, no en el tractor.

    El embrague de fricción está ahí para patinar antes de que la caja de cambios de la empacadora reciba una carga de impacto. Un embrague demasiado alto transmitirá el impacto directamente a la caja de cambios; Si se fija demasiado bajo, se desliza durante el empacado normal. El Financial Times La tabla de embrague anterior proporciona el par de referencia por tamaño universal: 1.000 N·m para CAT3/S4, 1.800 N·m para CAT4/S6 y 1.450 N·m para CAT5/S8.

  4. Comprobar el ángulo del eje y la holgura del protector en la cabecera.

    Una junta homocinética tolera un ángulo de giro mayor que una junta universal estándar, pero el escudo Todavía necesita autorización cuando está completamente bloqueado. Si el eje toca fondo o el protector hace contacto con la barra de tiro en el promontorio, la junta fallará prematuramente independientemente de la clasificación. La imagen de arriba muestra el ángulo objetivo en la entrada de la empacadora. Para empacadoras de otros fabricantes, elEje de toma de fuerza para rotoempacadoras KroneLa página enumera los puntos de referencia equivalentes.

Envíe su modelo de empacadora y la toma de fuerza de su tractor

Indíquenos el modelo de empacadora (RB444 a RB564) y la toma de fuerza del tractor (1.375-6, 1.375-21 o 1.750-20). nosotros lo haremos confirme la categoría de la línea motriz, el par del embrague y la longitud del eje, y envíe una cotización directa de fábrica, generalmente dentro de las 24 horas. Se encuentran disponibles longitudes personalizadas y configuraciones de escudo. Si su implemento usa un caja de cambios no estándar, lacaja de cambios agrícolael rango también puede ser relevante.
