Cilindro hidráulico abatible para grúa
  • Cilindro hidráulico abatible para grúaCilindro hidráulico abatible para grúa
  • Cilindro hidráulico abatible para grúaCilindro hidráulico abatible para grúa

Cilindro hidráulico abatible para grúa

El cilindro hidráulico de elevación de grúa Raydafon es el cilindro de control del ángulo de la pluma para grúas móviles y maquinaria portuaria. Modelo de referencia ZXSTC1000S.2.5-00: Diámetro de Φ320, vástago de Φ280, carrera de 4000 mm, distancia de instalación de 4750 mm, presión de trabajo de 32 MPa, empuje dinámico en tiempo real de 3000 kN, peso unitario de 1522 kg. El cuerpo está forjado en 7 pasadas con acero de aleación de alta resistencia de grado aeronáutico, con doble envejecimiento para estabilizar la resistencia a la tracción por encima de 1250 MPa. Triple sello progresivo con anillo compuesto de caucho perfluoroéter importado de Alemania y labio antipolvo escalonado de 5 μm. Servo electrohidráulico integrado con retroalimentación de posición magnetoestrictiva de ±0,03 mm para una estabilidad a velocidad ultrabaja de 0,08 mm/s. Ciclo libre de mantenimiento de 5000 horas. Diámetro interior personalizado de Φ50-500 mm, resistente a la niebla salina y al polvo. MOQ 5 unidades, plazo de entrega a granel de 45 a 60 días. Enviar modelo de grúa, requerimiento de empuje y cantidad para cotización.
Grúa Abatible · Modelo ZXSTC1000S.2.5-00

Cilindro hidráulico abatible de grúa personalizado para grúas móviles y maquinaria portuaria: suministro directo del fabricante OEM

El cilindro hidráulico de elevación de la grúa controla el ángulo de la pluma en las grúas móviles. Raydafon lo construye con un diseño telescópico de múltiples etapas de doble acción que se extiende a larga distancia y se retrae de manera compacta. La carrocería está forjada en siete pasos con acero de aleación de alta resistencia de grado aeronáutico y tiene doble envejecimiento para estabilizar la resistencia a la tracción por encima de 1250 MPa. El triple sellado progresivo y un servomódulo magnetoestrictivo manejan las demandas de niebla salina, polvo y precisión de los ciclos de trabajo portuarios y de energía eólica.

3000 kN Empuje dinámico en tiempo real
32 MPa Presión de trabajo
Φ320×Φ280 Diámetro × varilla
4000 milímetros Ataque
5000 horas Sin mantenimiento
Modelo de referencia

ZXSTC1000S.2.5-00 — Especificación completa

El modelo de referencia es una configuración de producción real utilizada para circuitos de abatimiento de grúas móviles de carga pesada. Diámetro y carrera personalizados están disponibles en el mismo proceso de dibujo.

Nombre del cilindro Número de dibujo Diámetro interior ΦD Varilla Φd Trazo S Instalar. l Presión Puerto Peso
Cilindro hidráulico abatible ZXSTC1000S.2.5-00 Φ320 Φ280 4000 milímetros 4750 milímetros 32 MPa 2-M27×2
4-G1/4
1522 kilos

Se pueden producir circuitos de grúa con diferentes patrones de empuje o montaje según su plano. Envíe la marca y modelo de la grúa, el empuje requerido y un plano de montaje. Para conocer la gama más amplia de cilindros para grúas móviles, consulte laCilindros hidráulicos para grúa móvilcategoría.

Ingeniería profunda

Cuatro tecnologías que hacen diferente a este cilindro

01

Control de carga adaptable en todas las condiciones

El cuerpo del cilindro está forjado con material de calidad aeronáutica. Raydafon utiliza una aleación de acero personalizada de alta resistencia que pasa por siete pasadas de forjado y luego un tratamiento térmico de doble envejecimiento. El doble envejecimiento estabiliza la estructura del material, por lo que la resistencia a la tracción se mantiene por encima de 1250 MPa. En un cilindro de empuje de 3000 kN que ejecuta ciclos de elevación continuos, esa estructura de grano es lo que mantiene estable la vida a la fatiga bajo una presión de 32 MPa.

≥1250 tracción MPa
02

Servocontrol de precisión a nivel de micras

El equipo de ingeniería de Raydafon desarrolló un servomódulo electrohidráulico integrado que reemplaza la configuración tradicional de control de válvula separada. El grupo de válvulas utiliza núcleos de servoválvulas de calidad aeronáutica y un sensor de desplazamiento magnetoestrictivo con una precisión de ±0,03 mm. Esa combinación admite un funcionamiento estable a velocidad ultrabaja de 0,08 mm/s, de modo que el operador puede colocar la pluma sin que se deslice ni se sobrepase durante las operaciones de carga fina.

±0,03 precisión del sensor mm
03

Protección de larga duración en entornos extremos

La maquinaria portuaria sufre erosión por niebla salina. Los equipos metalúrgicos ven polvo a alta temperatura. Raydafon construyó una estructura de protección de triple sellado progresivo para ambos. El sello principal es un anillo compuesto de caucho de perfluoroéter importado de Alemania con un diseño de doble labio para compensación de presión bidireccional. La capa intermedia utiliza un labio de polvo escalonado que intercepta partículas sólidas de más de 5 μm. La capacidad anticontaminación es un 40% mayor que la de un sello tradicional de un solo labio. El ciclo combinado tiene una duración de 5000 horas sin mantenimiento.

5 labio de polvo μm
04

Sistema hidráulico optimizado para la eficiencia energética

El diseño de ahorro de energía de Raydafon surge del análisis de cómo funciona realmente la maquinaria de construcción. El circuito de amplitud diferencial reduce el volumen de circulación de aceite hidráulico en un 35 % en condiciones sin carga. Combinado con un grupo de bombas con motor síncrono de imán permanente de alta eficiencia, el consumo de energía integral del sistema se reduce en un 28 % en comparación con la solución tradicional. En una grúa que trabaja en turnos de 8 horas, eso se traduce en una reducción mensurable en el consumo de combustible o batería.

-28% energía del sistema

Por qué los cilindros hidráulicos abatibles para grúas Raydafon

A

20 años en el campo hidráulico

Raydafon fabrica cilindros hidráulicos desde hace dos décadas. El equipo de ingeniería desarrolla el cilindro, el servomódulo y el sistema de sello internamente, por lo que los cambios en las especificaciones se manejan en origen, no a través de proveedores externos.

B

Control total desde la forja hasta el montaje.

El forjado de la carrocería, el tratamiento térmico, el bruñido, el cromado, el montaje del sello y las pruebas de presión se realizan en la planta de Raydafon. Esto mantiene intacta la trazabilidad y reduce la variación de lotes que obtiene de múltiples proveedores.

C

Precios directos de fábrica

Se vende bajo modelo de venta directa. Rendimiento comparable a aproximadamente el 60 % del coste de las marcas europeas y americanas con el mismo nivel de especificaciones. No se agrega ningún margen comercial entre la fábrica y el comprador.

D

Personalización completa

Los diámetros de cilindro de Φ50 mm a Φ500 mm se pueden fabricar a medida. La carrera, la distancia de instalación, el tipo de puerto y el patrón de montaje se producen según su plano, por lo que los modelos de grúa no estándar se pueden combinar exactamente.

E

Validado en condiciones portuarias y eólicas.

El sistema de sellado triple y el módulo servo se han construido para condiciones de carga pesada de niebla salina y energía eólica de maquinaria portuaria. El diseño apunta a sitios de trabajo reales, no a condiciones de laboratorio.

F

Soporte OEM

Envíe marca y modelo de grúa, o número de plano. Raydafon aplica ingeniería inversa, toma muestras y cotiza un lote personalizado en el mismo dibujo. Admite embalajes de etiquetas privadas para clientes OEM.

Dibujos acotados

Crane luffing hydraulic cylinder dimension drawing
Descripción general de la instalación: interfaz orificio/varilla, posición del puerto y patrón de montaje
Crane luffing hydraulic cylinder product view

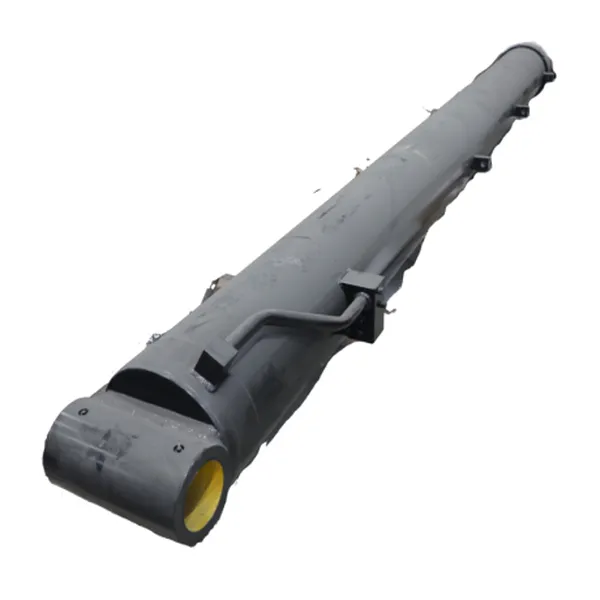

Vista del producto: cuerpo del cilindro y conjunto de vástago
Crane luffing hydraulic cylinder detail
Detalle de puerto y sello: interfaz 2-M27×2 más 4-G1/4
Crane luffing hydraulic cylinder application
Referencia de aplicación: montado en un circuito abatible de grúa móvil

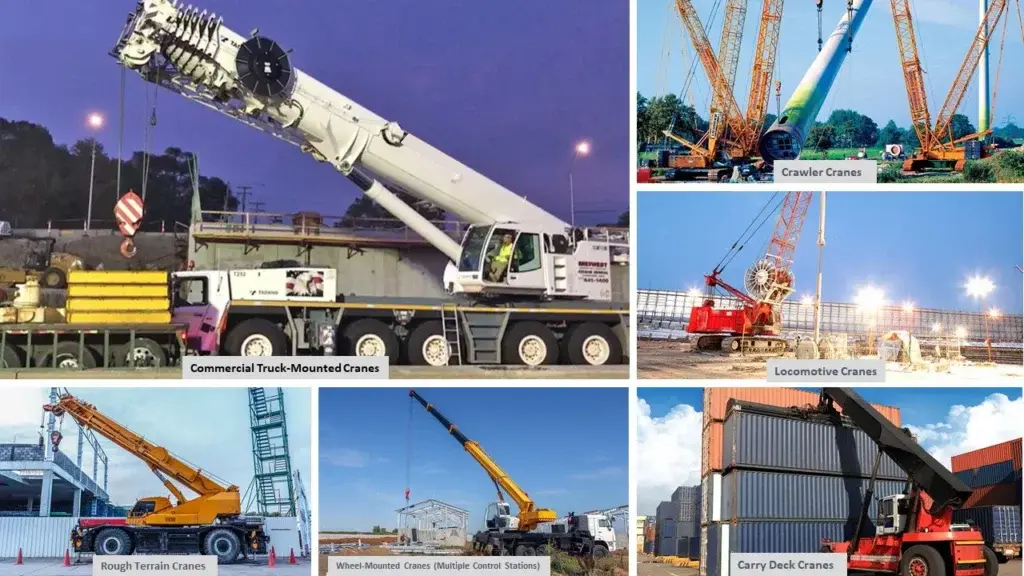

Dónde se utilizan los cilindros hidráulicos abatibles para grúas

01

Grúas móviles

Control del ángulo de pluma en grúas móviles montadas sobre camión y todoterreno. Maneja el empuje necesario para elevar y sostener la pluma bajo carga completa.

02

Maquinaria portuaria

Grúas de barco a tierra y de astillero en entornos con niebla salina. El triple sello progresivo y el cromado duro extienden el ciclo de mantenimiento en operaciones costeras.

03

Equipos de energía eólica

Abatimiento del brazo de grúa en embarcaciones de instalación y mantenimiento. La alta estabilidad de empuje y el servocontrol a nivel de micras son importantes para el posicionamiento de precisión en alta mar.

04

Ingeniería pesada y metalurgia.

Equipos de elevación industrial en condiciones de alta temperatura y polvo. El circuito de ahorro de energía reduce el consumo de combustible o batería en turnos largos.

Hoja de especificaciones del pedido

Modelo de referencia
ZXSTC1000S.2.5-00
Empuje dinámico en tiempo real
3000kN
Presión de trabajo
32 MPa
Diámetro del agujero
Φ320 mm (Φ50-500 mm personalizado disponible)
Diámetro de la varilla
Φ280mm
Ataque
4000 milímetros
Distancia de instalación
4750 milímetros
Peso unitario
1522 kilos
Puerto/interfaz
2-M27×2 más 4-G1/4
Forja de carrocería
Acero de aleación de grado aeronáutico forjado en 7 pasadas, con doble envejecimiento y resistencia a la tracción ≥1250 MPa
servocontrol
Servo electrohidráulico integrado, sensor magnetoestrictivo Precisión de ±0,03 mm, velocidad ultrabaja 0,08 mm/s
Caza de focas
Sello progresivo triple, anillo principal compuesto de perfluoroéter alemán, labio antipolvo escalonado de 5 μm
Ahorro de energía
Circuito de amplitud diferencial, 35 % menos de circulación de aceite sin carga, 28 % menos de consumo de energía del sistema
Ciclo de mantenimiento
5000 horasoras sin mantenimiento
Personalización
Diámetro interior personalizado de especificaciones completas de Φ50-500 mm, embalaje OEM y etiqueta privada
Cantidad mínima de pedido
5 unidades por modelo
Plazo de entrega a granel
45-60 días después del depósito y aprobación del dibujo
Base de cotización
Modelo y tonelaje de la grúa, requisito de empuje, especificación de diámetro/carrera, tamaño del puerto, cantidad, puerto de destino

Cómo se mueve su pedido a través de Raydafon

  1. 01

    Resumen de solicitud

    Envíe el modelo y tonelaje de la grúa, el empuje requerido, la especificación de diámetro/carrera, el tamaño del puerto, la cantidad y el puerto de destino.

  2. 02

    Selección y cotización del modelo

    Raydafon confirma si el modelo de referencia se ajusta o si se requiere una construcción personalizada. La cotización FOB Ningbo se emite con plazo de entrega.

  3. 03

    Aprobación de dibujo

    Para construcciones personalizadas, Raydafon aplica ingeniería inversa a la pieza OEM, produce una muestra y confirma el diámetro, la carrera, la distancia de instalación y las dimensiones del puerto con el comprador.

  4. 04

    Forja y Tratamiento Térmico

    La forja en 7 pasadas y el tratamiento térmico de doble envejecimiento estabilizan el cuerpo a una resistencia a la tracción superior a 1250 MPa. Le siguen el bruñido y el cromado duro.

  5. 05

    Montaje y prueba de presión

    Se ensamblan pistón, sellos, servomódulo y amortiguador. El cilindro se somete a pruebas de presión a 32 MPa y de carrera para comprobar su suavidad y respuesta servo.

  6. 06

    Embalaje y envío

    Los cilindros se embalan en cajas de madera reforzadas con aceite antioxidante y tapas protectoras. Enviado por mar, aire o expreso con lista de embalaje, factura e informe de inspección.

Documentación y soporte de calidad

  • ✓
    Certificado de materiales

    Certificado de aleación de acero del cuerpo, registro de tratamiento térmico de doble envejecimiento y hoja de datos del compuesto de sellado proporcionada con cada envío.

  • ✓
    Informe de prueba de presión

    Cada cilindro fue probado a presión a 32 MPa antes de empacar. Se registran las fugas, la suavidad de la carrera, la respuesta del servo y el ajuste del puerto.

  • ✓
    Registro de inspección dimensional

    Diámetro, varilla, carrera, distancia de instalación y dimensiones de puerto registradas según las especificaciones solicitadas o el plano del cliente.

  • ✓
    Embalaje de exportación

    Caja de madera reforzada con aceite antioxidante y tapas protectoras. Grandes lotes de cilindros paletizados y flejados para transporte marítimo.

Preguntas frecuentes

¿Qué es un cilindro hidráulico abatible de grúa?

Un cilindro hidráulico de elevación de grúa es el componente hidráulico que controla el ángulo de la pluma en una grúa móvil. Abatimiento se refiere a subir o bajar la pluma, y ​​el cilindro impulsa este movimiento a través de un diseño telescópico de múltiples etapas de doble acción. Es uno de los cilindros centrales de las grúas móviles junto con el cilindro de contrapeso y el cilindro estabilizador.

¿Cuál es el modelo de referencia y su empuje?

El modelo de referencia es ZXSTC1000S.2.5-00 con empuje dinámico en tiempo real de 3000 kN, presión de trabajo de 32 MPa, diámetro de Φ320 mm, varilla de Φ280 mm, carrera de 4000 mm, distancia de instalación de 4750 mm y peso unitario de 1522 kg. Raydafon admite diámetros y carreras personalizados para marcas de grúas OEM.

¿Qué material y proceso de forjado se utiliza?

El cuerpo del cilindro está forjado en 7 pasos con acero de aleación de alta resistencia de grado aeronáutico y luego tiene doble envejecimiento para estabilizar la resistencia a la tracción por encima de 1250 MPa. Este proceso de forjado mejora la estructura del grano y la vida a la fatiga en comparación con la fundición o el mecanizado convencional a partir de barras, lo cual es importante en un cilindro de empuje de 3000 kN que ejecuta ciclos de elevación continuos.

¿Qué tan preciso es el servocontrol?

Raydafon utiliza un servomódulo electrohidráulico integrado con núcleos de servoválvulas de calidad aeronáutica y un sensor de desplazamiento magnetoestrictivo con una precisión de ±0,03 mm. Esto permite un funcionamiento estable a velocidad ultrabaja de 0,08 mm/s, de modo que el operador puede colocar la pluma con precisión sin que se deslice.

¿Cómo funciona el sistema de triple sellado?

La triple estructura de sellado progresivo tiene tres capas. El sello principal es un anillo compuesto de caucho de perfluoroéter importado de Alemania con un diseño de doble labio para compensación de presión bidireccional. La capa intermedia utiliza un labio de polvo escalonado que intercepta partículas sólidas de más de 5 μm. La capa exterior proporciona protección adicional contra el limpiaparabrisas. La capacidad anticontaminación es un 40% mayor que la de un sello de un solo labio.

¿Cuál es el mecanismo de ahorro de energía?

Raydafon utiliza un innovador circuito de amplitud diferencial que reduce el volumen de circulación de aceite hidráulico en un 35 % en condiciones sin carga. Combinado con un grupo de bombas con motor síncrono de imán permanente de alta eficiencia, el consumo de energía integral del sistema se reduce en un 28 % en comparación con la solución tradicional.

¿Cuál es el ciclo de mantenimiento y rango de personalización?

El cilindro está diseñado para un ciclo sin mantenimiento de 5000 horas en ambientes con niebla salina y polvo. Raydafon admite la personalización completa de diámetros de cilindro de Φ50 mm a Φ500 mm, además de embalaje OEM y etiquetas privadas. La cantidad mínima de pedido es de 5 unidades por modelo.

¿Cómo solicito una cotización?

Envíe el modelo y tonelaje de su grúa, el empuje requerido, la especificación de diámetro/carrera, el tamaño del puerto, la cantidad y el puerto de destino. Raydafon confirmará el modelo o diseñará una versión personalizada y luego ofrecerá una cotización FOB Ningbo con el plazo de entrega y los detalles del embalaje.

¿Listo para obtener cilindros hidráulicos abatibles para grúas personalizados?

Envíe el modelo y tonelaje de su grúa, el empuje requerido, la especificación de diámetro/carrera y la cantidad del pedido. Raydafon confirmará el modelo o diseñará una versión personalizada y luego ofrecerá una cotización FOB Ningbo con el plazo de entrega y los detalles del embalaje.
