¿Cuáles son las clasificaciones de los cilindros hidráulicos?

Cilindros hidráulicos, como los componentes actuantes del núcleo en los sistemas hidráulicos, son los principales responsables de convertir eficientemente la energía hidráulica en energía mecánica, logrando un movimiento recíproco lineal o movimiento de balanceo. Su estructura se simplifica, el rendimiento es estable y puede lograr un movimiento suave sin la necesidad de un dispositivo de desaceleración, y no hay espacio de transmisión, por lo que se usa ampliamente en varios tipos de maquinaria. Basado en diferentes funciones, los cilindros hidráulicos generalmente se clasifican en las siguientes categorías.

Clasificación principal de cilindros hidráulicos

Cilindros de acción única

Un solo cilindro hidráulico de actuación es un dispositivo hidráulico que solo puede generar un empuje unidireccional a través del empuje unilateral de aceite hidráulico, y su reinicio debe completarse mediante resortes, peso propio o cargas externas. El dispositivo consiste en un barril de cilindro, cabeza de cilindro, pistón, varilla de pistón y dispositivo de sellado. El aceite hidráulico solo actúa en un lado del área efectiva del pistón, mientras que la otra cámara final está en contacto con el aire.

Modelos Raydafon:Cilindro hidráulico de camión basura, cilindro de elevación hidráulica

Cilindros de doble acción

Cilindro hidráulico de doble actuación se refiere a un cilindro hidráulico que puede ingresar aceite de presión desde ambos lados del pistón. A menudo se usa como componente de conducción para gatos. El actuador de un cilindro hidráulico de doble actuación es el dispositivo de salida principal de un sistema de movimiento hidráulico. Aunque varía en tamaño, tipo y estructura de diseño, esta parte suele ser la más observable. Estos actuadores convierten la presión del líquido en movimiento o fuerza lineal rápido y controlable para conducir la carga.

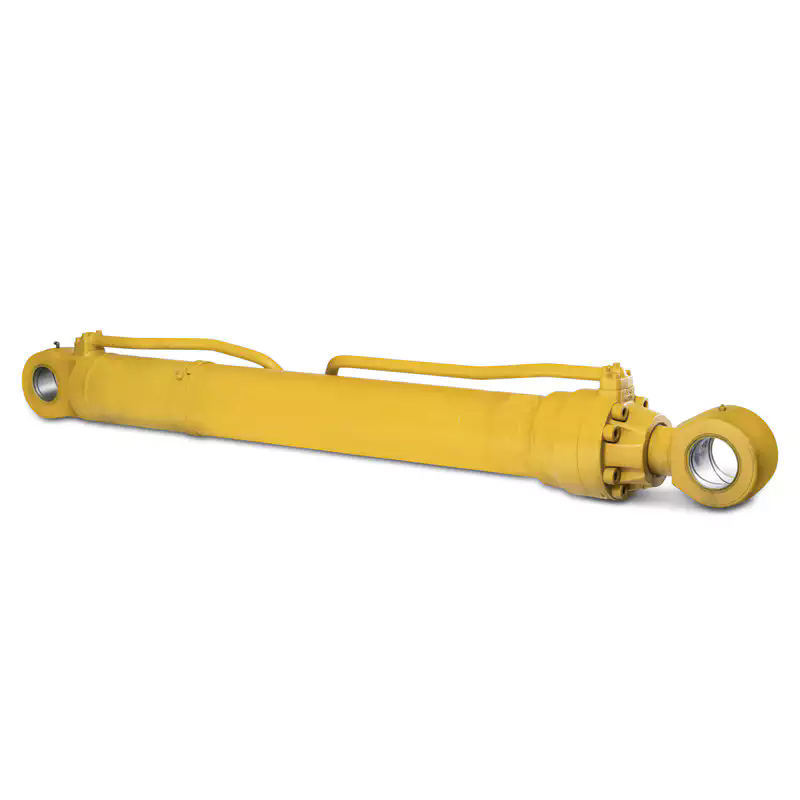

Modelos Raydafon:Excavador cilindro hidráulico, ascendente de cilindro hidráulico

Cilindros telescópicos

Un cilindro hidráulico telescópico, también conocido como cilindro hidráulico de una etapa múltiple, consta de dos o más pistones. Su secuencia de extensión es de grande a pequeña, y cuando se retrae, es de pequeña a grande. Este cilindro hidráulico puede lograr una carrera más larga y una longitud más corta cuando se retrae, con una estructura compacta.

Modelos Raydafon:

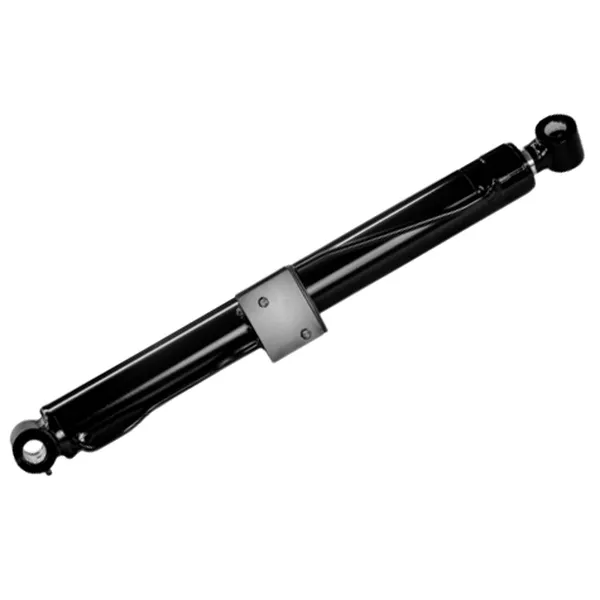

Cilindros hidráulicos del vehículo de trabajo aéreo

Parámetros del producto deRaydafon'scilindro hidráulico

Ciencia material:

Carril: tubos de acero sin costuras

Varillas: 4340 acero de aleación + revestimiento de cromio de 0.05 mm

Montes: acero de carbono SAE 1045 forjado

Tabla de parámetros técnicos:
