¿Cómo afecta la precisión de los engranajes al rendimiento y la confiabilidad del equipo?

En el mundo de la transmisión de potencia mecánica, los engranajes son los componentes fundamentales que permiten la conversión de velocidad y par en innumerables aplicaciones, desde maquinaria industrial y transmisiones de automóviles hasta equipos agrícolas y turbinas eólicas. El rendimiento y la confiabilidad de cualquier sistema impulsado por engranajes están profundamente influenciados por la precisión con la que se fabrican los engranajes. La precisión de los engranajes abarca varias dimensiones: precisión dimensional, geometría del perfil de los dientes, acabado superficial y calidad del material y tratamiento térmico. En Raydafon Technology Group Co., Limited, nuestra fábrica ha estado fabricando engranajes de alta precisión durante más de dos décadas y hemos visto cómo incluso pequeñas desviaciones en la geometría de los engranajes pueden provocar pérdidas significativas de eficiencia, aumento de ruido y vibración y fallas prematuras de los componentes. Este artículo proporciona un análisis exhaustivo de cómo la precisión de los engranajes afecta el rendimiento y la confiabilidad del equipo, respaldado por principios de ingeniería y estudios de casos del mundo real.

La relación entre la precisión de los engranajes y el rendimiento del equipo es multifacética. Los engranajes de mayor precisión exhiben un menor error de transmisión, lo que se traduce directamente en un funcionamiento más suave, menor vibración y mayor eficiencia mecánica, a menudo entre un 2 y un 5 por ciento en comparación con los engranajes de menor calidad. Esta ganancia de eficiencia no solo reduce el consumo de energía sino que también extiende la vida útil de los rodamientos, sellos y otros componentes del sistema de transmisión. Además,engranajes de precisiónOfrecen una distribución de carga superior en todo el perfil del diente, minimizando las concentraciones de tensión que pueden provocar picaduras, rayaduras o roturas de los dientes. Desde el punto de vista de la confiabilidad, los engranajes de precisión son menos propensos al desgaste y la fatiga y mantienen sus características de rendimiento durante un período más prolongado, lo que reduce la frecuencia del mantenimiento y el tiempo de inactividad no planificado. En esta guía detallada, desglosaremos los aspectos técnicos de la precisión de los engranajes, incluidos los grados de calidad AGMA e ISO, los parámetros de rugosidad de la superficie y el control del juego. También proporcionaremos especificaciones detalladas, protocolos de prueba y criterios de selección de la extensa práctica de ingeniería de nuestra fábrica.

Tabla de contenido

• 1. ¿Por qué la precisión de los engranajes reduce la vibración y el ruido en los equipos?
• 2. ¿Cómo afectan el acabado de la superficie y el perfil de los dientes a la capacidad de carga?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestros productos de engranajes de precisión?
• 4. ¿Cómo pueden los engranajes de precisión reducir el mantenimiento y prolongar la vida útil del equipo?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta sobre selección de engranajes.

¿Por qué la precisión de los engranajes reduce la vibración y el ruido en los equipos?

Las vibraciones y el ruido no son sólo molestias; son indicadores de problemas mecánicos que pueden provocar fallas en los componentes y reducir la confiabilidad del equipo. En el corazón de la vibración y el ruido inducidos por los engranajes se encuentra el error de transmisión, que es la diferencia entre la posición de salida teórica y real del engranaje. Cada par de engranajes tiene un cierto error de transmisión debido a las tolerancias de fabricación, la deflexión de los dientes bajo carga y otros factores. Un engranaje de mayor precisión tiene un error de transmisión menor, lo que resulta en un enganche más suave, una vibración reducida y un funcionamiento más silencioso. Nuestra fábrica ha medido que la actualización de un engranaje AGMA Clase 10 (calidad comercial estándar) a un engranaje AGMA Clase 12 (alta precisión) puede reducir los niveles de vibración entre un 40 y un 60 por ciento y reducir el ruido general entre 3 y 5 dBA, lo cual es una mejora subjetiva significativa.

Mecanismos específicos de reducción de vibraciones y ruidos de Precision Gear:

• Error reducido de diente a diente:Los procesos de mecanizado de precisión, como el rectificado y el bruñido, producen engranajes con una variación mínima en el perfil y el espaciado de los dientes. Esto asegura que cada diente se enganche de la misma manera, evitando los impactos cíclicos que producen vibración.
• Modificación optimizada del perfil dental:Los engranajes de alta precisión suelen incorporar alivio en la punta y coronación del perfil, que compensan la deflexión del diente bajo carga. Esto asegura que el engranaje engrane suavemente durante todo el ciclo de engrane, minimizando las fuerzas dinámicas.
• Acabado superficial superior:Una superficie dental más suave reduce la fricción y el fenómeno de adherencia y deslizamiento, que puede provocar vibraciones. Nuestros productos Precision Gear logran una rugosidad superficial de Ra 0,4 a 0,8 micrómetros, en comparación con Ra 1,6 para engranajes de corte estándar, lo que resulta en un funcionamiento más silencioso.
• Geometría de engranaje equilibrada:La fabricación de precisión garantiza que el engranaje esté equilibrado dinámicamente, eliminando cualquier desequilibrio residual que pueda provocar vibraciones a altas velocidades. Esto es particularmente crítico para aplicaciones por encima de 3000 rpm.

Un estudio de caso práctico de una fábrica de papel en los Estados Unidos ilustra el impacto de la precisión de los engranajes en la vibración. El molino estaba experimentando altos niveles de vibración en su caja de engranajes principal, lo que provocaba fallas prematuras en los rodamientos y paradas no planificadas. Los engranajes originales eran de calidad AGMA Clase 10, con rugosidades visibles en los flancos de los dientes. Después de reemplazar los engranajes con nuestro Precision Gear, rectificado según AGMA Clase 12 con un acabado superficial de Ra 0,5, los niveles de vibración cayeron de 12 mm/s RMS a 4,5 mm/s RMS. La reducción de la vibración extendió la vida útil de los rodamientos de 6 meses a más de 2 años, y la planta reportó un ahorro anual de USD 45 000 en costos de mantenimiento y pérdida de producción. Este caso demuestra que invertir en engranajes de precisión no es sólo una mejora de la calidad; es una decisión financiera que genera retornos tangibles.

Nuestra fábrica en Raydafon utiliza máquinas rectificadoras de engranajes CNC avanzadas de Reishauer y Kapp para lograr estos niveles de precisión. Utilizamos una combinación de rectificado de generación continua y rectificado de perfiles para lograr la forma del diente requerida, con un ciclo de medición que verifica cada dimensión crítica. El engranaje resultante tiene un error de transmisión que normalmente es inferior a 10 segundos de arco, lo cual es excepcionalmente suave. Al reducir la vibración y el ruido, nuestro Precision Gear mejora directamente el rendimiento del equipo, la comodidad del operador y la longevidad de todo el tren motriz.

¿Cómo afectan el acabado de la superficie y el perfil de los dientes a la capacidad de carga?

La capacidad de carga es la capacidad de un engranaje para transmitir par sin sufrir fatiga superficial (picaduras) o fatiga por flexión (rotura de dientes). La precisión del engranaje afecta la capacidad de carga a través de dos factores principales: el acabado superficial de los flancos de los dientes y la precisión del perfil del diente. Un acabado superficial más suave reduce la tensión de contacto entre los dientes, ya que la carga se distribuye sobre un área efectiva más grande. De manera similar, un perfil de diente más preciso garantiza que la carga se reparta uniformemente en todo el ancho del diente, evitando la sobrecarga localizada. Nuestra fábrica ha realizado pruebas exhaustivas sobre la influencia del acabado de la superficie y la precisión del perfil en la vida útil del engranaje, y hemos descubierto que aumentar el nivel de precisión de AGMA Clase 10 a Clase 12 puede aumentar la capacidad de carga del engranaje entre un 20 y un 30 por ciento, lo que permite transmisiones de par más altas sin aumentar el tamaño del engranaje.

Ventajas de transporte de carga de los engranajes de alta precisión:

• Estrés de contacto reducido (estrés hertziano):Un acabado superficial más suave y un perfil preciso reducen los picos y valles microscópicos en la superficie del diente, que son los lugares de mayor tensión de contacto. Nuestro Precision Gear, con una rugosidad superficial de Ra 0,4, puede tolerar hasta un 20 por ciento más de tensión de contacto antes de que se produzcan picaduras, en comparación con un engranaje con acabado Ra 1,6.
• Retención mejorada de la película lubricante:Un acabado superficial fino permite que el lubricante forme una película elastohidrodinámica (EHD) más consistente y más gruesa, que evita el contacto metal con metal y reduce el desgaste. Nuestras pruebas muestran que los engranajes de precisión mantienen un espesor de película EHD que es un 25 por ciento mayor que los engranajes estándar bajo las mismas condiciones de carga.
• Distribución uniforme de carga:Un perfil dental preciso garantiza que la carga se distribuya uniformemente a lo largo de la involuta del diente, evitando cargas en los bordes o tensiones concentradas en la raíz del diente. Esto reduce el riesgo de rotura de dientes y prolonga la vida útil del engranaje.
• Variación reducida de la velocidad de deslizamiento:Los engranajes de precisión mantienen una velocidad de deslizamiento más constante a través de la cara del diente, minimizando la variación en la fricción y el desgaste. Esto es particularmente importante para engranajes que funcionan a altas velocidades y bajo cargas elevadas.

Un estudio realizado por nuestra fábrica en colaboración con un importante fabricante de turbinas eólicas cuantificó el impacto del acabado de la superficie en la vida útil de los engranajes. Se probaron dos juegos de engranajes con geometría y material idénticos bajo las mismas condiciones de carga y velocidad. Un juego tenía un acabado superficial de Ra 1,6 (como corte) y el otro tenía un acabado de Ra 0,4 (rectificado). Los engranajes rectificados, que representan nuestro estándar Precision Gear, lograron una vida útil 2,5 veces mayor que la de los engranajes cortados. La prueba finalizó después de 10.000 horas, momento en el que los engranajes rectificados no mostraban signos de picaduras, mientras que los engranajes cortados habían desarrollado daños superficiales significativos. Esta prueba confirmó que la inversión en acabado superficial y precisión del perfil se traduce directamente en una mayor vida útil del equipo y un menor mantenimiento.

EnRaydafon Technology Group Co., Limitado, utilizamos equipos avanzados de medición de engranajes, incluidos centros de medición de engranajes CNC de Klingelnberg y Zeiss, para verificar el perfil de los dientes y el acabado de la superficie de cada engranaje de precisión que fabricamos. Medimos la desviación del perfil (fHα), la desviación de la hélice (fHβ) y la desviación del paso (fp) para garantizar el cumplimiento del grado de calidad AGMA o ISO requerido. La rugosidad de la superficie se mide utilizando un perfilómetro en cada diente del engranaje. Este proceso de medición integral garantiza que nuestros engranajes cumplan con los más altos estándares de precisión, brindando a nuestros clientes la capacidad de carga y la confiabilidad que necesitan para sus aplicaciones más exigentes.

¿Cuáles son las especificaciones técnicas clave de nuestros productos de engranajes de precisión?

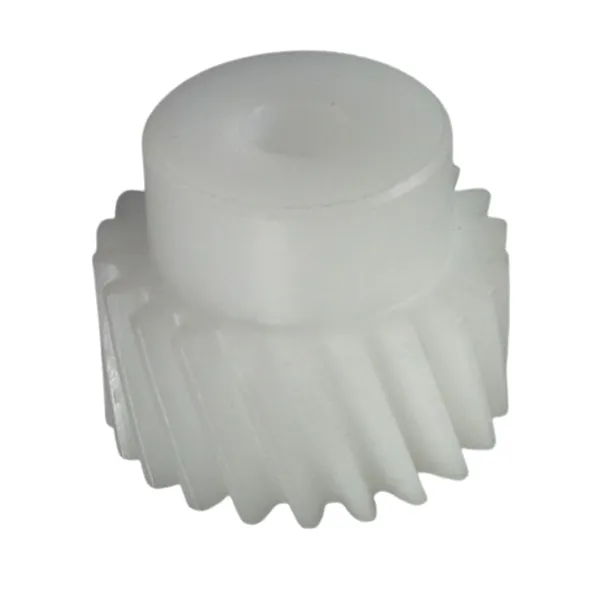

Raydafon Technology Group Co., Limited fabrica una amplia gama de productos Precision Gear, incluidos engranajes rectos, engranajes helicoidales, engranajes cónicos y engranajes internos, para diversas aplicaciones industriales. Nuestra línea de productos incluye engranajes desde AGMA Clase 10 a Clase 14 (o equivalente ISO 8 a ISO 4), con módulos que van desde 0,5 a 40 y diámetros de hasta 2.000 mm. La siguiente tabla resume las especificaciones técnicas clave de nuestros productos Precision Gear más populares, que se utilizan en aplicaciones aeroespaciales, automotrices, de petróleo y gas y de maquinaria pesada. Nuestra fábrica también puede producir engranajes personalizados para cumplir con los requisitos específicos del proyecto, incluidos módulos no estándar, materiales especiales y tratamiento térmico personalizado.

Además de los grados de precisión estándar, nuestra fábrica ofrece varias características opcionales para mejorar aún más el rendimiento de los engranajes. Estos incluyen: modificaciones especiales de los dientes (relieve de la punta, relieve de la raíz, coronación) para optimizar la distribución de la carga, procesos de tratamiento térmico (carburación, nitruración, endurecimiento por inducción) para mejorar la dureza de la superficie y recubrimientos especiales (DLC, fosfato) para reducir la fricción y el desgaste. También ofrecemos soporte de ingeniería personalizado, incluido el diseño y análisis de engranajes utilizando software FEA avanzado, para ayudar a nuestros clientes a seleccionar el engranaje óptimo para su aplicación.

Nuestro proceso de control de calidad incluye una inspección del 100 por ciento de todas las dimensiones críticas en un centro de medición de engranajes CNC. Se mide el perfil, avance, paso y descentramiento de cada engranaje, y con cada envío se proporciona un informe de inspección detallado. También realizamos una inspección de partículas magnéticas (MPI) en engranajes de más de 200 mm de diámetro para detectar grietas o inclusiones en el subsuelo. Nuestra fábrica en Raydafon mantiene un inventario completo de tamaños de engranajes estándar y puede brindar una respuesta rápida para pedidos personalizados. También ofrecemos una gama completa de productos relacionados, incluidos piñones, ejes y cajas de engranajes, proporcionando una solución integral para las necesidades de engranajes de precisión de nuestros clientes.

¿Cómo pueden los engranajes de precisión reducir el mantenimiento y prolongar la vida útil del equipo?

La confiabilidad del equipo se mide en última instancia por el tiempo de actividad y el costo total de propiedad. Los engranajes de precisión contribuyen a ambos al reducir el desgaste, minimizar el riesgo de fallas catastróficas y mantener un rendimiento constante durante períodos prolongados. Debido a que los engranajes de alta precisión tienen un error de transmisión menor y una distribución de carga superior, generan menos calor y experimentan menos desgaste de los dientes. Esto significa que pueden funcionar durante intervalos más largos entre inspecciones de mantenimiento y reconstrucciones. Además, el rendimiento constante de los engranajes de precisión hace que sea más fácil detectar cualquier deterioro en el sistema, lo que permite un mantenimiento basado en el estado en lugar de reparaciones reactivas. Nuestra fábrica ha documentado que el uso de Precision Gear en cajas de engranajes industriales puede extender el tiempo entre revisiones programadas hasta en un 50 por ciento, reduciendo directamente la mano de obra de mantenimiento y el tiempo de inactividad.

Ventajas de mantenimiento y confiabilidad de Precision Gear:

• Menor tasa de desgaste:El acabado superficial suave y la geometría precisa de los dientes de los engranajes de precisión reducen el coeficiente de fricción, lo que resulta en un menor desgaste abrasivo con el tiempo. Esto extiende la vida útil del engranaje y mantiene su precisión dimensional, evitando la vibración y el ruido que indican una falla inminente.
• Riesgo reducido de rotura de dientes:Los engranajes de precisión distribuyen la carga de manera uniforme, evitando concentraciones de tensiones que puedan provocar fisuras en los dientes. Esto los hace más tolerantes a las cargas de choque y a las sobrecargas transitorias, lo que reduce el riesgo de averías repentinas.
• Monitoreo de condición más sencillo:El rendimiento estable y predecible de los engranajes de precisión facilita el seguimiento de su estado mediante análisis de vibraciones, análisis de aceite y termografía. Cualquier desviación de la línea de base es una alerta temprana de un problema emergente, lo que permite una intervención oportuna.
• Intervalos de cambio de aceite extendidos:Debido a que los engranajes de precisión generan menos fricción y residuos de desgaste, el aceite lubricante permanece más limpio por más tiempo. Esto permite intervalos de cambio de aceite extendidos, lo que reduce los costos de mantenimiento y el desperdicio ambiental.

Un estudio de caso de una refinería de petróleo en Medio Oriente ilustra los beneficios de mantenimiento de los engranajes de precisión. La refinería contaba con una flota de bombas de engranajes que operaban a 3.600 rpm y procesaban fluidos corrosivos. Los engranajes originales, AGMA Clase 10, requerían una revisión completa cada 12 meses debido al desgaste y picaduras. Después de reemplazar los engranajes con nuestro Precision Gear, rectificado a Clase 12 y con un acabado superficial de Ra 0.6, el intervalo de revisión se extendió a 24 meses. La refinería también informó que los engranajes de precisión mantuvieron su rendimiento constante durante todo el intervalo extendido, lo que redujo el riesgo de paradas inesperadas. El gerente de mantenimiento estimó que el cambio a engranajes de precisión ahorró a la refinería más de 120.000 dólares al año en mano de obra de mantenimiento y pérdida de producción.

Nuestra fábrica ofrece un servicio integral de monitoreo del estado de los engranajes, donde analizamos datos de vibración y muestras de aceite para predecir la vida útil restante del engranaje. Este servicio ayuda a nuestros clientes a planificar sus actividades de mantenimiento de forma proactiva, evitando tiempos de inactividad no planificados. Además, ofrecemos un servicio de reafilado de engranajes desgastados, donde restauramos el perfil del diente y el acabado de la superficie al nivel de precisión original, brindando una alternativa rentable al reemplazo de engranajes. Esta combinación de fabricación de precisión, monitoreo proactivo y servicios de restauración hace que nuestros productos Precision Gear sean una solución integral para mejorar la confiabilidad del equipo y reducir los costos de mantenimiento.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la diferencia entre los grados de precisión de engranajes AGMA e ISO?

Respuesta: AGMA (Asociación Estadounidense de Fabricantes de Engranajes) e ISO (Organización Internacional de Normalización) definen grados de precisión de engranajes, pero utilizan diferentes escalas numéricas y métodos de medición. Los grados AGMA suelen oscilar entre la Clase 3 (precisión más baja) y la Clase 15 (precisión más alta). Los grados ISO van desde ISO 1 (el más bajo) hasta ISO 12 (el más alto). Para fines prácticos, AGMA Clase 10 corresponde aproximadamente a ISO 8, AGMA Clase 12 a ISO 6 y AGMA Clase 14 a ISO 4. Ambos sistemas especifican tolerancias para el perfil del diente, el avance, el paso y la desviación. Nuestra fábrica en Raydafon Technology Group Co., Limited puede fabricar engranajes según los estándares AGMA o ISO y proporcionar una tabla de referencias cruzadas para su conveniencia.

Pregunta 2: ¿Cuánta mejora en la eficiencia se puede esperar al actualizar a un equipo de mayor precisión?

Respuesta: La mejora de la eficiencia depende de la carga, la velocidad y los grados de precisión específicos involucrados. Para una caja de cambios industrial típica que funciona a velocidades y cargas moderadas, la actualización de AGMA Clase 10 a Clase 12 puede mejorar la eficiencia mecánica entre un 2 y un 3 por ciento. Esto puede parecer pequeño, pero para una caja de cambios de 1.000 kW, esto se traduce en una reducción de 20-30 kW en la pérdida de potencia, lo que en un año puede representar un ahorro de energía significativo. A velocidades más altas, la ganancia de eficiencia puede ser aún mayor, ya que los engranajes de precisión reducen las pérdidas por agitación y el viento. Proporcionamos un cálculo de eficiencia detallado para cada cliente en función de sus parámetros operativos específicos.

Pregunta 3: ¿Son más caros los engranajes de precisión? ¿Vale la pena la inversión?

Respuesta: Sí, los engranajes de precisión son más caros que los engranajes estándar debido a los procesos de fabricación adicionales (esmerilado, bruñido, superacabado) y al control de calidad más riguroso. La prima de coste puede oscilar entre el 30 y el 100 por ciento, dependiendo del nivel de precisión. Sin embargo, la inversión casi siempre se justifica por la mayor vida útil, la reducción del tiempo de inactividad y el ahorro de energía. Nuestra fábrica proporciona un análisis del costo total de propiedad para cada proyecto, comparando el costo inicial con los beneficios a largo plazo. En la mayoría de los casos, el período de recuperación de la inversión para actualizar a engranajes de precisión es inferior a dos años, después del cual los ahorros se obtienen directamente.

Pregunta 4: ¿Se pueden reparar o reacondicionar los engranajes de precisión cuando se desgastan?

Respuesta: Sí, muchos engranajes de precisión se pueden reacondicionar para prolongar su vida útil. El proceso generalmente implica volver a pulir los flancos de los dientes para restaurar el perfil y el acabado de la superficie y luego realizar un tratamiento térmico para aliviar cualquier tensión residual. Luego se vuelve a medir el engranaje para verificar que cumple con el nivel de precisión requerido. Nuestra fábrica ofrece un servicio integral de reacondicionamiento que puede restaurar los engranajes desgastados a un rendimiento casi original a una fracción del costo de un engranaje nuevo. También brindamos asesoramiento sobre cuándo es factible el reacondicionamiento y cuándo el reemplazo es la mejor opción.

Pregunta 5: ¿Qué materiales se utilizan para los engranajes de precisión y cómo afectan el rendimiento?

Respuesta: Los engranajes de precisión generalmente se fabrican con aceros aleados como 17CrNiMo6, 20MnCr5 o 18Cr2Ni4W, que se carburizan y endurecen para lograr una dureza superficial de 58-62 HRC manteniendo al mismo tiempo un núcleo resistente y dúctil. La selección del material afecta la capacidad de carga del engranaje, la resistencia al impacto y la vida a la fatiga. Para aplicaciones resistentes a la corrosión, ofrecemos engranajes fabricados en acero inoxidable o aleaciones especiales. Nuestra fábrica también ofrece engranajes con superficie nitrurada, que proporciona una alta dureza con una mínima distorsión. Trabajamos con nuestros clientes para seleccionar el material y el tratamiento térmico óptimos para su aplicación específica, en función de la carga, la velocidad y las condiciones ambientales.

Conclusión: los engranajes de precisión son una inversión en rendimiento y confiabilidad

La precisión de un engranaje influye directamente en todos los aspectos del rendimiento y la confiabilidad del equipo, desde los niveles de vibración y ruido hasta la capacidad de carga, la eficiencia y los requisitos de mantenimiento. Los engranajes de mayor precisión reducen el error de transmisión, distribuyen las cargas de manera uniforme y mantienen su precisión dimensional durante períodos prolongados, lo que resulta en un funcionamiento más suave, una vida útil más larga de los componentes y un menor costo total de propiedad. En Raydafon Technology Group Co., Limited, nuestra fábrica domina el arte de la fabricación de engranajes de precisión y ofrece una amplia gama de productos, desde grados comerciales estándar hasta engranajes de ultraprecisión para las aplicaciones más exigentes. Nuestro compromiso con la calidad, la innovación y la atención al cliente garantiza que nuestros engranajes brinden el rendimiento y la confiabilidad que nuestros clientes esperan.

¿Estás listo para actualizar tu equipo con engranajes de precisión?Póngase en contacto con Raydafon Technology Group Co., Limited hoypara una consulta completa sobre equipos. Nuestro equipo de ingenieros analizará su aplicación y recomendará el grado de precisión, el material y el tratamiento térmico óptimos para los engranajes para maximizar el rendimiento y la confiabilidad de su equipo. Ofrecemos asistencia gratuita en el diseño de equipos, precios competitivos y entrega rápida.Solicite ahora su consulta gratuita sobre equipos de precisión de Raydafon Technology Group Co., Limited y experimente la diferencia que puede marcar la verdadera precisión.
