¿Qué procesos de fabricación garantizan una alta precisión en los engranajes de precisión?

Engranajes de precisiónson la columna vertebral de innumerables aplicaciones industriales, desde transmisiones automotrices y actuadores aeroespaciales hasta robótica y turbinas eólicas. La precisión de estos engranajes afecta directamente la eficiencia del sistema, el ruido, la vibración y la vida útil. Pero, ¿qué procesos de fabricación garantizan la alta precisión necesaria para estas aplicaciones exigentes? La respuesta está en una secuencia cuidadosamente orquestada de operaciones de mecanizado, tratamiento térmico y acabado, cada una de las cuales contribuye a la geometría final y la integridad de la superficie del engranaje. En Raydafon Technology Group Co., Limited, nuestra fábrica ha estado fabricando Precision Gear durante más de dos décadas y hemos perfeccionado nuestros procesos para lograr grados de calidad de engranajes hasta DIN 5 o AGMA 12, con desviaciones del perfil de los dientes de menos de 2 micrómetros. Este artículo explorará los procesos de fabricación clave, desde la preparación de la pieza inicial hasta la inspección final, que permiten la producción de engranajes de alta precisión, y compartiremos los parámetros técnicos y las medidas de control de calidad que sustentan nuestro éxito.

El camino hacia un engranaje de precisión de alta precisión comienza con una comprensión profunda de los requisitos funcionales del engranaje: par, velocidad, carga y entorno operativo. Con base en estos parámetros, seleccionamos el material apropiado (generalmente aceros aleados de alta calidad como 20CrMnTi, 18CrNiMo7-6 o SAE 8620) y luego aplicamos una secuencia de procesos que incluyen: forjado o mecanizado de la pieza en bruto, tallado o moldeado de los dientes, tratamiento térmico para mejorar la resistencia al desgaste y la resistencia al desgaste, y acabado de rectificado para lograr la geometría final y el acabado superficial. Cada uno de estos pasos debe controlarse estrechamente, con parámetros de corte, velocidades de rectificado y protocolos de inspección específicos para garantizar que el Precision Gear final cumpla o supere las especificaciones requeridas. En esta guía completa, desglosaremos cada proceso, proporcionaremos especificaciones detalladas y datos de tolerancia, y destacaremos el papel fundamental de la metrología para garantizar una alta precisión. También compartiremos ejemplos de campo y mejores prácticas de la amplia experiencia de nuestra fábrica en la industria de engranajes.

Tabla de contenido

• 1. ¿Por qué el tallado de engranajes es un proceso fundamental para la fabricación de engranajes de precisión?
• 2. ¿Cómo logra el rectificado de engranajes los niveles más altos de precisión y acabado superficial?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestra producción de engranajes de precisión?
• 4. ¿Cómo garantizan la metrología y el control de calidad la precisión de los engranajes de precisión?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta de equipo personalizado

¿Por qué el tallado de engranajes es un proceso fundamental para la fabricación de engranajes de precisión?

El tallado de engranajes es uno de los procesos más utilizados y versátiles para generar dientes de engranajes. En este proceso, una fresa giratoria, que es esencialmente una herramienta cilíndrica con dientes cortantes helicoidales, se alimenta a través de un engranaje en bruto giratorio, cortando progresivamente los espacios entre los dientes. El tallado con fresado es capaz de producir engranajes de todo tipo, incluidos engranajes rectos, helicoidales y sin fin, con un alto grado de precisión y productividad. Para un Precision Gear, el proceso de tallado es el primer paso crítico para definir el perfil del diente. La precisión de la fresa, la rigidez de la máquina y la selección de los parámetros de corte influyen en la calidad inicial del engranaje. En nuestra fábrica utilizamos fresadoras CNC con sincronización electrónica de la caja de cambios, que permite un control preciso de la fresa y la rotación de la pieza, logrando una precisión de avance de +/- 0,005 mm por 100 mm de ancho de cara.

Factores clave para lograr una alta precisión durante el tallado de engranajes:

• Calidad de la encimera:La placa debe fabricarse con alta precisión, normalmente de grado AA o mejor, con una precisión de perfil de +/- 2 micrómetros. Nuestra fábrica utiliza fresas recubiertas con TiAlN o AlCrN para garantizar un rendimiento de corte constante y una mayor vida útil de la herramienta, lo que afecta directamente la consistencia del perfil de los dientes del engranaje.
• Rigidez de la máquina y estabilidad térmica:La fresadora debe ser rígida para soportar las fuerzas de corte sin deflexión, lo que comprometería la precisión. Nuestras máquinas cuentan con una base de hierro fundido con sistemas avanzados de compensación térmica que mantienen la geometría de la máquina incluso durante tiradas prolongadas.
• Parámetros de corte:La velocidad de corte, el avance y la profundidad de corte deben optimizarse para el material específico. Para un engranaje en bruto típico de 20CrMnTi, se utiliza una velocidad de corte de 80-120 m/min y una velocidad de avance de 1-2 mm/rev para lograr un equilibrio entre productividad y precisión. Los ingenieros de procesos de nuestra fábrica utilizan software de simulación para determinar los parámetros óptimos para cada tipo de engranaje.
• Refrigerante y lubricación:La aplicación adecuada de refrigerante es esencial para controlar la generación de calor, que puede causar expansión térmica y afectar la geometría del diente. Utilizamos un sistema de refrigeración de alta presión que suministra 50 bar de refrigerante directamente a la zona de corte, lo que garantiza una evacuación eficaz de la viruta y un control de la temperatura.

Un ejemplo práctico de nuestra producción de engranajes de transmisión para automóviles ilustra la importancia de la precisión del tallado. Estábamos produciendo un engranaje helicoidal con un módulo de 2,5 y 32 dientes, que requería una desviación del perfil de los dientes de menos de 3 micrómetros. Al utilizar una fresa de primera calidad y optimizar los parámetros de corte, logramos una desviación del perfil de 2,5 micrómetros en la etapa de fresado, que estaba dentro del rango de tolerancia. Esto significó que la etapa de rectificado posterior requirió menos eliminación de material, lo que redujo el tiempo total del ciclo y extendió la vida útil de la muela. Por lo tanto, un control cuidadoso del proceso de tallado no sólo es esencial para la precisión, sino que también contribuye a la eficiencia general de la producción.

Después del tallado, el engranaje generalmente se trata térmicamente para lograr la dureza y resistencia requeridas. Sin embargo, el propio proceso de tallado produce una rugosidad superficial de aproximadamente Ra 1,6-3,2 micrómetros, lo que es aceptable para muchas aplicaciones pero no suficiente para engranajes de alta precisión. Por lo tanto, al tallado con fresado suele ir seguido de un proceso de acabado, como afeitado o rectificado, para lograr la precisión final. Sin embargo, el proceso de tallado sienta las bases para todo el proceso de fabricación de engranajes. Una operación de tallado deficiente no se puede corregir completamente mediante operaciones de acabado posteriores, lo que hace que el control del proceso de tallado sea un requisito fundamental para la producción de engranajes de precisión de alta precisión.

¿Cómo logra el rectificado de engranajes los niveles más altos de precisión y acabado superficial?

Cuando se requieren los niveles más altos de precisión y acabado superficial, el rectificado de engranajes es el proceso elegido. El rectificado de engranajes utiliza una muela giratoria, generalmente hecha de cerámica o nitruro de boro cúbico (CBN), para eliminar una fina capa de material de los dientes del engranaje después del tratamiento térmico. Este proceso corrige cualquier distorsión causada por el tratamiento térmico y logra el perfil final del diente, el avance y el acabado superficial. Para un engranaje de precisión con un grado de calidad DIN 5 o AGMA 12, el rectificado es esencial. Nuestra fábrica utiliza máquinas rectificadoras de perfiles CNC que pueden lograr una desviación del perfil de los dientes de +/- 1,5 micrómetros, una desviación del paso de +/- 2 micrómetros y una rugosidad superficial de Ra 0,2-0,4 micrómetros. Estos niveles de precisión son necesarios para aplicaciones de alta velocidad y carga elevada, como las transmisiones aeroespaciales y la robótica.

Factores clave para lograr una alta precisión durante el rectificado de engranajes:

• Selección de muelas abrasivas:La muela abrasiva debe adaptarse al material del engranaje y al acabado requerido. Para materiales duros (58-62 HRC), utilizamos ruedas CBN con aglomerante vitrificado, que proporcionan una excelente retención de forma y un bajo desgaste. Para materiales más blandos, se utilizan ruedas de cerámica. La rueda se reviste con un rodillo de diamante para garantizar que tenga el perfil y el filo correctos.
• Parámetros de molienda:La velocidad de rectificado, la profundidad de corte y el avance se controlan cuidadosamente. Para la pasada de acabado, utilizamos una profundidad de corte pequeña (0,01-0,02 mm) y una velocidad de avance lenta para lograr el acabado superficial deseado y evitar daños térmicos al diente del engranaje. Se dirige un refrigerante a alta presión (hasta 80 bar) a la zona de molienda para reducir la generación de calor y eliminar las virutas de molienda.
• Medición en proceso:Nuestras máquinas rectificadoras están equipadas con sistemas de medición en proceso que miden continuamente el espesor de los dientes del engranaje durante el rectificado. Cuando el espesor del diente alcanza el valor deseado, la máquina se detiene automáticamente, asegurando que el engranaje no quede sobre el suelo. Esta característica es fundamental para lograr tolerancias dimensionales estrictas.
• Compensación térmica:El rectificado genera calor que puede hacer que el engranaje y la máquina se expandan, afectando la precisión. Nuestras máquinas cuentan con sistemas de compensación térmica que monitorean la temperatura del husillo, la pieza de trabajo y el medio ambiente, y ajustan los parámetros de rectificado en consecuencia para mantener la precisión.

Un estudio de caso de un fabricante de cajas de engranajes para turbinas eólicas destaca la importancia del rectificado de engranajes. El fabricante requería un engranaje helicoidal de gran tamaño con un módulo de 8 y 80 dientes, con un nivel de calidad AGMA 12. El engranaje tenía que soportar un par elevado y cargas cíclicas elevadas, por lo que la precisión era primordial. Nuestra fábrica rectifica el engranaje utilizando una rueda CBN en una rectificadora de perfiles CNC. El engranaje final tenía una desviación de perfil de 1,2 micrómetros, una desviación de avance de 1,8 micrómetros y una rugosidad superficial de Ra 0,25 micrómetros. El engranaje se instaló con éxito en la turbina eólica y ha estado funcionando con excelente rendimiento durante más de cinco años. El fabricante informó que la alta precisión del engranaje contribuyó a un aumento del 3 por ciento en la eficiencia de la turbina.

Además del rectificado de perfiles, también ofrecemos operaciones de superacabado, como bruñido o lapeado, para engranajes que requieren el mayor acabado superficial y reducción de ruido posible. El bruñido utiliza una herramienta en forma de engranaje con piedras abrasivas para eliminar una pequeña cantidad de material y mejorar el acabado de la superficie a Ra 0,1 micrómetros o mejor. Esto es especialmente beneficioso para los engranajes utilizados en vehículos eléctricos, donde la reducción del ruido es fundamental. El proceso de rectificado, combinado con estas operaciones de súper acabado, nos permite producir Precision Gear que cumple con las especificaciones más exigentes. En Raydafon, continuamos invirtiendo en la última tecnología de rectificado, incluidas muelas abrasivas CBN y control inteligente de procesos, para mantener nuestra ventaja competitiva en la fabricación de engranajes de alta precisión.

¿Cuáles son las especificaciones técnicas clave de nuestra producción de engranajes de precisión?

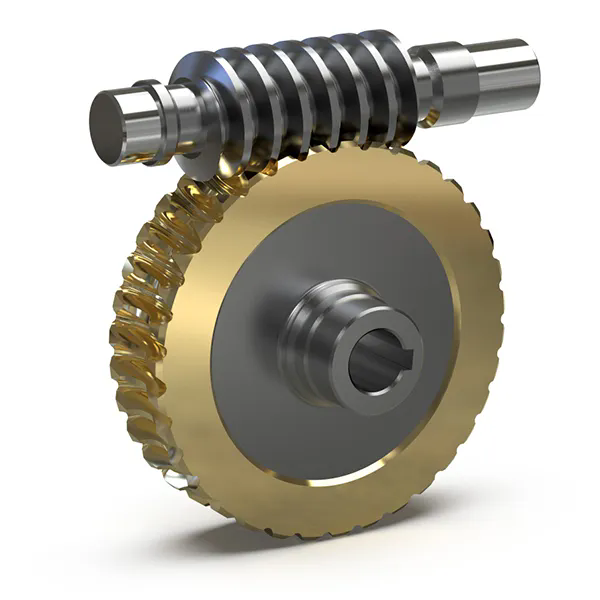

Raydafon Technology Group Co., Limited ofrece una capacidad integral de fabricación de engranajes de precisión, que cubre una amplia gama de tipos, tamaños y grados de precisión de engranajes. Nuestras capacidades de producción incluyen engranajes helicoidales, rectos, cónicos, sin fin y planetarios, con módulos de 0,5 a 20 y diámetros de 10 mm a 1500 mm. La siguiente tabla resume las especificaciones técnicas clave y los niveles de precisión alcanzables para nuestra producción de Precision Gear. Todos los valores se basan en nuestros procedimientos estándar de control de calidad y se monitorean continuamente para garantizar el cumplimiento de estándares internacionales como DIN, AGMA e ISO.

Además de las especificaciones estándar, nuestra fábrica ofrece varias características opcionales para mejorar el rendimiento de Precision Gear. Estos incluyen: modificaciones del perfil (coronación y alivio de la punta) para optimizar la distribución de la carga y reducir el ruido; tratamientos superficiales especiales como fosfatación, nitruración o recubrimiento DLC para mejorar la resistencia al desgaste; y materiales personalizados para aplicaciones específicas (por ejemplo, acero inoxidable para ambientes corrosivos o Inconel para aplicaciones de alta temperatura). También brindamos un servicio completo de diseño de engranajes, que incluye análisis estructural, análisis de patrones de contacto y optimización NVH (ruido, vibración y dureza).

Nuestro sistema de control de calidad se basa en ISO 9001:2015 e IATF 16949:2016 para aplicaciones automotrices. Cada Precision Gear está sujeto a un régimen de inspección integral que incluye controles dimensionales, análisis de engranajes y, cuando sea necesario, pruebas no destructivas (NDT), como inspección por partículas magnéticas o pruebas ultrasónicas. Los resultados de la inspección se registran en un informe detallado que acompaña al envío del equipo. Nuestra fábrica enRaydafon Technology Group Co., Limitadocuenta con un laboratorio de metrología dedicado equipado con los últimos equipos de inspección, incluido un centro de medición de engranajes Klingelnberg P65, una MMC Zeiss y un probador de rugosidad de superficies. Esta inversión en metrología garantiza que cada engranaje de precisión que producimos cumpla con los requisitos de precisión especificados y brinde a nuestros clientes la confianza que necesitan para sus aplicaciones críticas.

¿Cómo garantizan la metrología y el control de calidad la precisión de los engranajes de precisión?

La fabricación de Precision Gear de alta precisión es imposible sin una metrología y un control de calidad rigurosos en cada etapa de la producción. La precisión del engranaje se define mediante un conjunto de parámetros que incluyen el perfil del diente, el avance, el paso y la desviación, todos los cuales deben medirse y controlarse. En nuestra fábrica, hemos implementado un sistema integral de control de calidad que comienza con la inspección de la materia prima y se extiende a través de cada paso de fabricación hasta la inspección final. El núcleo de nuestro sistema de control de calidad es el uso de instrumentos avanzados de medición de engranajes, como analizadores de engranajes y máquinas de medición de coordenadas (CMM), que proporcionan mediciones altamente precisas de todos los parámetros de los engranajes. Estos instrumentos están calibrados según estándares internacionales y son operados por técnicos capacitados en metrología. Los datos obtenidos de estas mediciones se utilizan no solo para la aceptación o rechazo de engranajes sino también para el control del proceso, lo que nos permite identificar tendencias y realizar ajustes al proceso de fabricación antes de que las piezas salgan de la tolerancia.

Aspectos clave de nuestro sistema de metrología y control de calidad para Precision Gear:

• Inspección de material entrante:Cada lote de materia prima se analiza en cuanto a composición química, dureza y microestructura utilizando un espectrómetro y un microscopio metalúrgico. Esto garantiza que el material cumpla con el grado especificado y sea adecuado para el proceso de fabricación.
• Medición en proceso:Durante el tallado y el rectificado, utilizamos sistemas de medición durante el proceso que brindan información en tiempo real sobre el espesor de los dientes del engranaje. Esto nos permite detectar y corregir cualquier desviación de forma inmediata, evitando la producción de piezas de desecho.
• Análisis final del engranaje:Una vez completadas todas las operaciones de fabricación, cada Precision Gear se inspecciona en un analizador de engranajes. El analizador mide el perfil del diente, el avance, el paso y la desviación, y calcula el grado de calidad del engranaje de acuerdo con las normas DIN o AGMA. Los resultados de la medición se comparan con las tolerancias especificadas y se rechaza cualquier engranaje que quede fuera de la banda de tolerancia.
• Control estadístico de procesos (SPC):Utilizamos SPC para monitorear los parámetros clave del proceso a lo largo del tiempo. Esto nos permite identificar tendencias que podrían indicar un problema en desarrollo, como desgaste de herramientas o deriva de la máquina, y tomar medidas correctivas antes de que se produzcan piezas fuera de las especificaciones.

Un ejemplo reciente de nuestra producción de engranajes aeroespaciales ilustra la importancia de la metrología. Los engranajes debían cumplir con los estándares de calidad AGMA 13, con una desviación del perfil de los dientes de menos de 1 micrómetro. Para lograr esto, implementamos un protocolo de inspección de múltiples etapas: después del tallado, los engranajes se inspeccionaron utilizando un analizador de engranajes para verificar el perfil y el avance. Después del tratamiento térmico, los engranajes fueron inspeccionados nuevamente para verificar si había distorsión. Durante el rectificado, un medidor durante el proceso monitoreaba continuamente el espesor de los dientes. Después del rectificado final, los engranajes se inspeccionaron en un analizador de engranajes de alta precisión (Klingelnberg P65). La inspección final mostró que todos los engranajes cumplían con la tolerancia especificada, con una desviación del perfil de 0,8 micrómetros. Estos datos se compilaron en un informe de inspección detallado que se entregó al cliente, dándole la seguridad de que los engranajes cumplían con sus estrictos requisitos.

Nuestra fábrica en Raydafon Technology Group Co., Limited también ofrece un servicio de medición para clientes que requieren verificación por parte de terceros de la precisión de los engranajes. Podemos medir los engranajes proporcionados por el cliente y proporcionar un informe detallado sobre su precisión, incluidos todos los parámetros relevantes. Este servicio es particularmente útil para clientes que están evaluando la calidad de engranajes de múltiples proveedores o que están desarrollando nuevos diseños de engranajes y necesitan validar sus prototipos. Al invertir en equipos de metrología de última generación y capacitar continuamente a nuestro personal de metrología, garantizamos que nuestro Precision Gear cumpla constantemente con los más altos niveles de precisión. Este compromiso con la calidad es la piedra angular de nuestra reputación en la industria de fabricación de engranajes.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la diferencia entre el tallado de engranajes y la conformación de engranajes en términos de precisión?

Respuesta: Tanto el tallado con fresado como el conformado son procesos de generación de engranajes, pero difieren en la forma en que la herramienta interactúa con la pieza de trabajo. El tallado con fresado es un proceso continuo que generalmente es más rápido y productivo, pero puede dejar ligeros errores de avance debido al ángulo de hélice de la fresa. El conformado, por otro lado, es un proceso intermitente que puede producir engranajes con errores de avance muy bajos, lo que lo hace adecuado para engranajes con anchos de cara estrechos o donde se requiere una alta precisión de avance. Para engranajes de precisión de alta precisión, al tallado por tallado generalmente le sigue el rectificado, mientras que el conformado se puede utilizar como proceso de corte final para engranajes con requisitos de precisión moderados. Nuestra fábrica selecciona el proceso óptimo en función de la geometría del engranaje y el grado de precisión requerido.

Pregunta 2: ¿Puede el rectificado corregir todos los errores introducidos por procesos anteriores?

Respuesta: El rectificado es un proceso muy eficaz para corregir errores como desviaciones de perfil, errores de avance y descentramiento. Sin embargo, no puede corregir errores graves, como dientes faltantes o errores graves en la forma de los dientes causados ​​por una fresadora defectuosa o un ajuste incorrecto de la herramienta. Además, el esmerilado elimina solo una pequeña cantidad de material (normalmente entre 0,05 y 0,15 mm por lado), por lo que no se pueden corregir errores mayores que el margen de esmerilado. Por lo tanto, los procesos de tallado y tratamiento térmico deben estar bien controlados para garantizar que los errores introducidos estén dentro de la capacidad de rectificado. El sistema de control de procesos de nuestra fábrica garantiza que así sea, por lo que la molienda siempre es efectiva.

Pregunta 3: ¿Cuál es la tolerancia típica de un engranaje de precisión después del rectificado?

Respuesta: La tolerancia de un engranaje de precisión depende de la aplicación y del grado de calidad requerido. Para un engranaje DIN 5 (AGMA 12), las tolerancias típicas son: desviación de perfil +/- 1,5-2,0 micrómetros, desviación de avance +/- 2,0-3,0 micrómetros y desviación de paso +/- 0,5-1,0 micrómetros. Para DIN 4 (AGMA 13), las tolerancias son aún más estrictas: desviación del perfil +/- 1,0-1,5 micrómetros, desviación del cable +/- 1,5-2,0 micrómetros y desviación del paso +/- 0,3-0,5 micrómetros. Nuestra fábrica puede lograr estas tolerancias en nuestras rectificadoras CNC y proporcionamos un informe de medición completo con cada engranaje.

Pregunta 4: ¿Cómo se garantiza la precisión del equipo de inspección de engranajes?

Respuesta: La precisión de nuestro equipo de inspección de engranajes está garantizada mediante un estricto programa de calibración. Todos nuestros analizadores de engranajes y MMC son calibrados anualmente por laboratorios de calibración acreditados utilizando estándares trazables. Además, utilizamos engranajes maestros y artefactos de calibración para verificar semanalmente el desempeño de las máquinas de medición. Nuestro laboratorio de metrología tiene una temperatura controlada a 20 +/- 1°C para minimizar el efecto de la expansión térmica en las mediciones. También participamos en programas de comparación entre laboratorios para validar la precisión de los resultados de nuestras mediciones. Este enfoque riguroso garantiza que nuestro equipo de inspección siempre produzca resultados precisos y confiables.

Pregunta 5: ¿Raydafon Technology Group Co., Limited ofrece servicios personalizados de diseño de engranajes y creación de prototipos?

Respuesta: Sí, brindamos servicios integrales de diseño de engranajes y creación de prototipos. Nuestro equipo de ingeniería puede trabajar con usted para diseñar un engranaje de precisión que cumpla con sus requisitos de rendimiento específicos, incluida la selección de materiales, la geometría de los dientes y el tratamiento térmico. Utilizamos software avanzado de diseño de engranajes para simular el rendimiento del engranaje bajo carga y podemos producir prototipos de engranajes para pruebas y validación. Una vez aprobado el prototipo, podemos ampliarlo hasta la producción total utilizando nuestros procesos de fabricación de alta precisión. Ofrecemos tiempos de respuesta rápidos para prototipos y precios competitivos para cantidades de producción. Póngase en contacto con nuestro equipo de ingeniería para analizar sus necesidades de diseño de engranajes.

Conclusión: Fabricación de engranajes de precisión mediante la excelencia en los procesos

La fabricación de Precision Gear de alta precisión es una tarea compleja que requiere una combinación de procesos avanzados, un control cuidadoso del proceso y una metrología rigurosa. Desde el tallado hasta el rectificado y desde el tratamiento térmico hasta la inspección final, cada paso debe ejecutarse con precisión para lograr las tolerancias requeridas. En Raydafon Technology Group Co., Limited, nuestra fábrica se ha ganado una reputación de excelencia en la fabricación de engranajes de precisión, impulsada por nuestra inversión en equipos de última generación, nuestra mano de obra calificada y nuestro compromiso con la calidad. Nuestras capacidades abarcan una amplia gama de tipos, tamaños y grados de precisión de engranajes, y estamos dedicados a brindar a nuestros clientes engranajes que cumplan con las especificaciones más exigentes.

Si necesita un engranaje de precisión de alta precisión,Póngase en contacto con Raydafon Technology Group Co., Limited hoypara una consulta. Nuestro equipo de ingeniería trabajará con usted para comprender su aplicación y brindarle una solución personalizada, desde el diseño hasta la entrega. Ofrecemos precios competitivos, plazos de entrega rápidos y una gama completa de servicios de soporte, que incluyen selección de materiales, optimización del diseño e inspección posterior a la fabricación.Solicite ahora su consulta gratuita sobre Precision Gear de Raydafon Technology Group Co., Limited y experimente la calidad y confiabilidad de nuestra fabricación de engranajes de precisión.
