¿Cuál es la diferencia entre engranajes helicoidales de precisión y engranajes rectos?

En el mundo de la transmisión mecánica de potencia, los engranajes son componentes fundamentales. Dos de los tipos más comunes son los engranajes rectos y los engranajes helicoidales. Pero, ¿qué es exactamente lo que los diferencia y por qué un ingeniero elegiría uno sobre el otro? La principal diferencia radica en la geometría de sus dientes. Los engranajes rectos tienen dientes rectos y paralelos al eje de rotación, mientras que los engranajes helicoidales tienen dientes cortados en ángulo con respecto al eje, formando una hélice. Esta distinción fundamental conduce a diferencias significativas en el rendimiento, incluida la relación de contacto, los niveles de ruido, la capacidad de carga y la eficiencia. EnRaydafon Technology Group Co., Limitado, nuestra fábrica ha estado fabricando engranajes de alta precisión durante más de dos décadas y tenemos una amplia experiencia en la optimización de diseños tanto rectos como helicoidales para una amplia gama de aplicaciones, desde transmisiones automotrices hasta maquinaria industrial pesada. Este artículo proporciona una comparación técnica detallada entre engranajes helicoidales de precisión y engranajes rectos, lo que le ayudará a tomar una decisión informada para su aplicación específica.

Comprender la diferencia entre engranajes helicoidales de precisión y engranajes rectos no es sólo una cuestión de interés académico; tiene implicaciones prácticas para el costo, el rendimiento y la confiabilidad. Los engranajes rectos son más sencillos de fabricar y más rentables para muchas aplicaciones, pero tienden a producir más ruido y vibración debido al acoplamiento repentino de todo el ancho del diente. Los engranajes helicoidales, aunque son más caros de producir, ofrecen un funcionamiento más suave y silencioso y pueden transmitir cargas más altas debido a su mayor relación de contacto y la acción de los dientes superpuestos. La elección entre ellos a menudo se reduce a una compensación entre costo y rendimiento, prefiriéndose los engranajes helicoidales para aplicaciones de alta velocidad, alta carga o sensibles al ruido. En esta guía completa, examinaremos la geometría, la cinemática y las consideraciones de fabricación de ambos tipos de engranajes, y brindaremos especificaciones técnicas detalladas, datos de rendimiento y criterios de selección para ayudarlo a determinar qué engranaje se adapta mejor a sus necesidades.

Tabla de contenido

• 1. ¿Cuál es la geometría de los engranajes helicoidales y los engranajes rectos de precisión?
• 2. ¿Por qué los engranajes helicoidales ofrecen un funcionamiento más suave y silencioso?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestros engranajes de precisión?
• 4. ¿Cómo se comparan la capacidad de carga y la eficiencia entre engranajes helicoidales y rectos?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta sobre selección de engranajes.

¿Cuál es la geometría de los engranajes helicoidales y rectos de precisión?

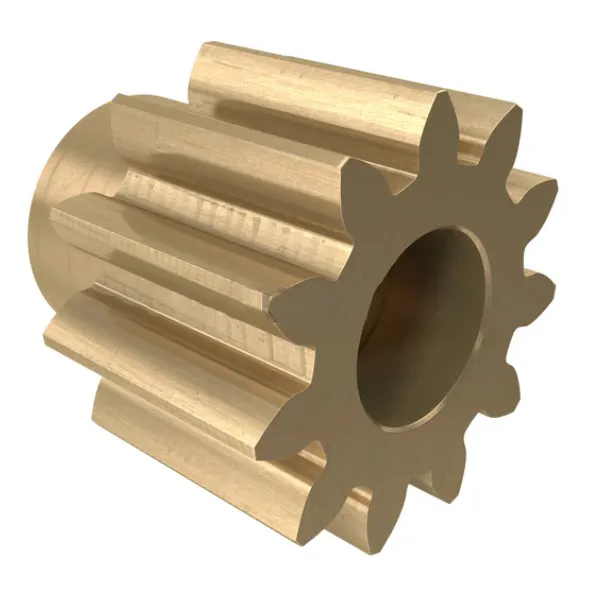

La distinción entre engranajes helicoidales y engranajes rectos comienza con la geometría de sus dientes. Un engranaje recto tiene dientes rectos y paralelos al eje de rotación del engranaje. Los dientes están igualmente espaciados alrededor de la circunferencia y la línea de contacto entre dos engranajes rectos que engranan es una línea recta que se extiende a todo el ancho de la cara del engranaje. Esta geometría simple hace que los engranajes rectos sean relativamente fáciles de fabricar mediante procesos estándar de fresado o tallado por tallado. Por el contrario, un engranaje helicoidal tiene dientes que están cortados en ángulo con respecto al eje, formando una hélice. El ángulo de la hélice se conoce como ángulo de la hélice (normalmente entre 8 y 30 grados). Los dientes de un engranaje helicoidal también están igualmente espaciados, pero la línea de contacto entre los engranajes helicoidales engranados es una línea diagonal que se mueve a lo largo de la cara del diente a medida que giran los engranajes. Esta geometría introduce un componente de fuerza axial (empuje) que debe ser acomodado por el sistema de rodamiento, pero también proporciona importantes ventajas de rendimiento.

Diferencias geométricas clave y sus implicaciones:

• Orientación de los dientes:Los dientes de los engranajes rectos son paralelos al eje, mientras que los dientes de los engranajes helicoidales están inclinados en un ángulo de hélice. Esta inclinación crea una trayectoria de contacto más larga entre los dientes engranados, aumentando la relación de contacto.
• Relación de contacto:La relación de contacto es el número promedio de dientes en contacto en un momento dado. Los engranajes rectos suelen tener una relación de contacto entre 1,2 y 1,6, lo que significa que, en promedio, hay menos de dos dientes en contacto. Los engranajes helicoidales pueden alcanzar relaciones de contacto de 2,0 a 2,5 o más, porque los dientes en ángulo se superponen, proporcionando un contacto continuo. Esta mayor relación de contacto es una ventaja clave de los engranajes helicoidales.
• Empuje axial:El ángulo helicoidal crea una fuerza de empuje a lo largo del eje del engranaje. Esta fuerza debe ser contrarrestada por cojinetes, lo que añade complejidad y coste al diseño de la caja de cambios. Los engranajes rectos no producen ningún empuje axial, lo que simplifica la disposición de los rodamientos.
• Complejidad de fabricación:Los engranajes rectos se pueden cortar con herramientas de forma simple o fresas que atraviesan el engranaje axialmente. Los engranajes helicoidales requieren procesos de tallado más complejos y, a menudo, requieren operaciones adicionales, como el rectificado de engranajes, para lograr una alta precisión. Esto hace que la producción de engranajes helicoidales sea más costosa.

En Raydafon Technology Group Co., Limited, nuestroEngranaje de precisiónEl proceso de fabricación utiliza máquinas rectificadoras de engranajes de última generación que pueden alcanzar grados de calidad AGMA de Q10 a Q12 tanto para engranajes rectos como helicoidales. Utilizamos máquinas talladoras y conformadoras CNC con controles CNC integrados que nos permiten establecer con precisión el ángulo de la hélice y el perfil de los dientes para engranajes helicoidales. El laboratorio de metrología de nuestra fábrica está equipado con un centro de medición de engranajes que verifica la geometría del diente, el paso y el ángulo de la hélice, asegurando que cada engranaje cumpla con las especificaciones requeridas. La elección entre engranajes rectos y helicoidales no se trata sólo de geometría; se trata de hacer coincidir el tipo de engranaje con los requisitos de rendimiento específicos de la aplicación.

Para aplicaciones donde la simplicidad, el bajo costo y la facilidad de mantenimiento son primordiales, los engranajes rectos suelen ser la opción preferida. Se encuentran comúnmente en aplicaciones de baja velocidad y carga baja, como transmisiones de transportadores, bombas simples y maquinaria agrícola. Sin embargo, para aplicaciones de alta velocidad, alta carga y precisión (como transmisiones automotrices, cajas de cambios industriales y robótica), los engranajes helicoidales son casi siempre la mejor opción, a pesar de su mayor costo y complejidad. Nuestra fábrica trabaja en estrecha colaboración con los clientes para determinar la geometría óptima de los engranajes para sus requisitos específicos, considerando factores como el torque, la velocidad, las limitaciones de espacio y los límites de ruido.

¿Por qué los engranajes helicoidales ofrecen un funcionamiento más suave y silencioso?

Una de las ventajas más importantes de los engranajes helicoidales sobre los engranajes rectos es su funcionamiento más suave y silencioso. Esta superioridad se debe principalmente a la mayor relación de contacto y al encaje gradual de los dientes. En un engranaje recto, todo el ancho del diente se engancha repentinamente, creando una carga de impacto fuerte y un "chasquido" o chirrido característico cuando cada par de dientes entra en contacto. Este impacto genera ruido y vibración, lo que puede ser un problema importante en entornos sensibles al ruido, como automóviles de pasajeros, equipos de oficina y sistemas HVAC residenciales. En un engranaje helicoidal, los dientes se engranan progresivamente, comenzando en un extremo del diente y moviéndose a lo largo de la cara a medida que gira el engranaje. Este compromiso progresivo reduce la carga de impacto y distribuye la carga sobre una superficie más grande, lo que resulta en un funcionamiento mucho más silencioso y suave.

Mecanismos detrás de un funcionamiento más suave y silencioso en engranajes helicoidales:

• Mayor relación de contacto:Como se mencionó anteriormente, los engranajes helicoidales tienen una relación de contacto que puede exceder 2,0, lo que significa que, en promedio, más de dos dientes están en contacto en cualquier momento. Esto aumenta la proporción de tiempo durante el cual la carga se comparte entre los pares de dientes, reduciendo la carga máxima en cualquier diente y suavizando la transmisión del torque.
• Engranaje gradual de los dientes:La forma helicoidal asegura que el contacto entre los dientes engranados comience en un solo punto y luego se mueva continuamente a lo largo de la cara del diente. Este acoplamiento gradual elimina el impacto repentino que se produce en los engranajes rectos, reduciendo la amplitud de los picos de fuerza.
• Relación de superposición:La relación de superposición de los engranajes helicoidales, que está determinada por el ancho de la cara y el ángulo de la hélice, contribuye a un funcionamiento suave. Una relación de superposición más alta significa que los dientes se superponen durante una mayor parte de la rotación, lo que reduce aún más la variación en la rigidez de la malla y minimiza las vibraciones.
• Desgaste y picaduras reducidos:Las cargas de impacto más bajas y la mejor distribución de la carga en los engranajes helicoidales también reducen la tensión en las superficies de los dientes, lo que genera menos desgaste y picaduras durante la vida útil del engranaje. Esto contribuye a una vida útil más larga y un funcionamiento más confiable.

Para cuantificar la reducción de ruido, nuestra fábrica ha realizado mediciones de sonido en cajas de cambios idénticas equipadas con engranajes rectos y helicoidales. A una velocidad de rotación de 1.500 rpm y una carga de 100 Nm, el engranaje recto emitía un nivel de presión acústica de 82 dBA, mientras que el engranaje helicoidal sólo producía 74 dBA, una reducción de 8 dBA, lo que se percibe como una disminución significativa del volumen. La amplitud de vibración medida en la carcasa de la caja de cambios también se redujo en un 40 por ciento. Estos datos confirman que los engranajes helicoidales son una opción superior para aplicaciones donde el ruido y la vibración son factores críticos.

Sin embargo, es importante señalar que el funcionamiento más suave de los engranajes helicoidales se produce a costa de las fuerzas de empuje axial. El ángulo de la hélice crea un componente de fuerza a lo largo del eje del engranaje que debe ser soportado por los cojinetes. En aplicaciones de alta potencia, esto puede requerir el uso de cojinetes de empuje o cojinetes de contacto angular, que aumentan el costo general y la complejidad de la caja de cambios. En algunos casos, se utilizan engranajes de doble hélice (en espiga) para cancelar el empuje axial, pero esto aumenta aún más la complejidad de fabricación. Nuestra fábrica ofrece asistencia en el diseño para ayudar a nuestros clientes a seleccionar la configuración de rodamientos adecuada y optimizar el diseño de la caja de cambios para adaptarse al empuje axial de los engranajes helicoidales y, al mismo tiempo, maximizar los beneficios de un funcionamiento más suave.

¿Cuáles son las especificaciones técnicas clave de nuestros engranajes de precisión?

Raydafon fabrica una amplia gama de productos Precision Gear, incluidos engranajes rectos y helicoidales, en una amplia variedad de tamaños, materiales y grados de precisión. Nuestra fábrica está equipada con la última tecnología de fabricación de engranajes, incluidas máquinas fresadoras, conformadoras, afeitadoras y rectificadoras CNC, lo que nos permite producir engranajes con tamaños de módulo de 0,5 a 12 y diámetros exteriores de hasta 1500 mm. La siguiente tabla resume las especificaciones técnicas clave de nuestra serie estándar Precision Gear, que se utilizan en aplicaciones que van desde transmisiones automotrices hasta cajas de cambios industriales pesadas. Nuestra fábrica también puede producir engranajes personalizados para cumplir con requisitos específicos, incluidos materiales especiales, tratamientos térmicos y revestimientos de superficies.

Además de los parámetros estándar, nuestra fábrica ofrece varias características opcionales para mejorar el rendimiento y la longevidad de los productos Precision Gear. Estos incluyen: recubrimientos de alto rendimiento como DLC (carbono similar al diamante) para reducir la fricción y aumentar la resistencia al desgaste; tratamientos térmicos especializados como procesamiento criogénico para mejorar la estabilidad dimensional; y equilibrio integrado para aplicaciones de alta velocidad. También brindamos un servicio completo de ensamblaje de cajas de engranajes, incluidos rodamientos, ejes y carcasas, ofreciendo una solución llave en mano para nuestros clientes.

Nuestro proceso de control de calidad es integral y está certificado ISO 9001:2015. Cada engranaje de precisión se inspecciona utilizando un centro de medición de engranajes que verifica todos los parámetros críticos: perfil de diente, ángulo de hélice, avance, error de paso y descentramiento. Mantenemos un sistema de control estadístico de procesos (SPC) para rastrear la calidad de fabricación a lo largo del tiempo, asegurando que nuestros engranajes cumplan constantemente con las tolerancias especificadas. Nuestra fábrica en Raydafon proporciona un informe de inspección completo con cada envío, lo que brinda a nuestros clientes confianza en la calidad y el rendimiento de nuestros productos Precision Gear. Con nuestras amplias capacidades de fabricación y nuestro compromiso con la calidad, podemos suministrar engranajes de precisión para las aplicaciones más exigentes.

¿Cómo se comparan la capacidad de carga y la eficiencia entre engranajes helicoidales y rectos?

La capacidad de carga y la eficiencia son factores críticos en la selección de engranajes, y es allí donde las diferencias entre engranajes helicoidales y rectos se vuelven particularmente pronunciadas. Los engranajes helicoidales, debido a su mayor relación de contacto y engrane progresivo, pueden transmitir cargas más altas para un tamaño y material determinado. Esto se debe a que la carga se distribuye entre más dientes en un momento dado, lo que reduce la tensión en los flancos de los dientes individuales. La relación de contacto más alta también proporciona una transmisión de potencia más uniforme, lo que reduce la variación cíclica de la carga que puede causar fallas por fatiga. Por el contrario, los engranajes rectos, con su menor relación de contacto y su enganche repentino, son más susceptibles a la fatiga y el desgaste, especialmente con cargas y velocidades elevadas. Nuestra fábrica ha realizado pruebas exhaustivas en ambos tipos de engranajes y los resultados muestran que un engranaje helicoidal puede soportar hasta un 30 por ciento más de torsión que un engranaje recto equivalente antes de que aparezcan las picaduras o la fatiga por flexión.

Comparación de eficiencia entre engranajes helicoidales y rectos:

• Pérdida de malla:Los engranajes rectos generalmente tienen pérdidas de engrane ligeramente menores porque los dientes se deslizan entre sí solo al principio y al final del contacto. Los engranajes helicoidales tienen un efecto deslizante continuo, lo que puede provocar mayores pérdidas por fricción. Sin embargo, la mayor relación de contacto de los engranajes helicoidales a menudo compensa esto, y la eficiencia general de un par de engranajes helicoidales suele estar dentro de 1 a 2 puntos porcentuales de un par de engranajes rectos comparable.
• Lubricación y refrigeración:La acción deslizante en los engranajes helicoidales genera más calor, lo que requiere una mejor lubricación y enfriamiento, lo que puede ser una preocupación en aplicaciones de alta velocidad. Sin embargo, la mejor distribución de la carga y el funcionamiento más suave a menudo compensan la necesidad de sistemas de lubricación más intensivos.
• Densidad de potencia:Debido a que los engranajes helicoidales pueden soportar cargas más altas para el mismo tamaño, ofrecen una mayor densidad de potencia que los engranajes rectos. Esto significa que una caja de cambios con engranajes helicoidales puede transmitir la misma potencia en un paquete más compacto, o que una caja de cambios helicoidal puede manejar mayor potencia para el mismo tamaño.
• Pérdidas de empuje:El empuje axial generado por los engranajes helicoidales crea una fricción adicional en los cojinetes de empuje, lo que reduce la eficiencia general de la caja de cambios. En algunas aplicaciones de alta potencia, la pérdida de eficiencia de los cojinetes de empuje puede ser significativa y los ingenieros deben sopesar esto cuidadosamente con los beneficios del engranaje helicoidal.

Un ejemplo del mundo real de la base de clientes de nuestra fábrica ilustra la ventaja de capacidad de carga de los engranajes helicoidales. Un cliente de la industria de camiones pesados ​​estaba utilizando un par de engranajes rectos en su transmisión auxiliar, pero experimentaba frecuentes fallas en los engranajes debido a la fatiga. Después de cambiar a un Precision Gear helicoidal con el mismo módulo y ancho de cara, pero con un ángulo de hélice de 15 grados, la vida útil del engranaje aumentó en un 40 por ciento y la caja de cambios pudo manejar el par máximo sin fallas. El fabricante de camiones también informó de una notable reducción del ruido dentro de la cabina, lo que mejoró la comodidad y satisfacción del conductor.

En términos de eficiencia, la diferencia entre engranajes helicoidales y rectos suele ser marginal y depende en gran medida de las condiciones de funcionamiento. A bajas velocidades y cargas elevadas, los engranajes helicoidales tienden a ser ligeramente menos eficientes debido a las pérdidas por deslizamiento. A altas velocidades y cargas moderadas, la diferencia es insignificante. Nuestra fábrica proporciona curvas de eficiencia para ambos tipos de engranajes basadas en nuestras pruebas internas, lo que permite a nuestros clientes tomar una decisión informada en función de sus condiciones operativas específicas. Al comprender la capacidad de carga y las características de eficiencia de ambos tipos de engranajes, los ingenieros pueden seleccionar el engranaje que mejor equilibre el rendimiento, la confiabilidad y el costo para su aplicación.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Se pueden utilizar engranajes helicoidales con engranajes rectos en la misma caja de cambios?

Respuesta: Sí, pero requiere un diseño cuidadoso. Los engranajes helicoidales producen empuje axial, mientras que los engranajes rectos no. Para utilizarlos juntos, el empuje generado por el engranaje helicoidal debe ser absorbido por cojinetes adecuados o mediante el uso de un engranaje de doble hélice (espiga) que anule el empuje. En algunos diseños se utiliza un engranaje recto en una etapa y un engranaje helicoidal en otra, pero se debe tener en cuenta la gestión del empuje axial para evitar sobrecargar los rodamientos. Nuestra fábrica puede ayudar a diseñar dichos sistemas de engranajes mixtos para garantizar un funcionamiento confiable.

Pregunta 2: ¿Los engranajes helicoidales son más caros de fabricar que los engranajes rectos?

Respuesta: Sí, los engranajes helicoidales son generalmente más caros de fabricar que los engranajes rectos. Las razones incluyen: geometría de dientes más compleja, que requiere equipos especializados de tallado y rectificado; la necesidad de operaciones adicionales para lograr la precisión requerida del ángulo de hélice; y el hecho de que el rectificado de engranajes helicoidales es un proceso más lento que el rectificado de engranajes rectos. Además, el requisito de cojinetes de empuje añade costos al sistema general. Sin embargo, las ventajas de rendimiento (particularmente en términos de reducción de ruido y capacidad de carga) a menudo justifican el mayor costo para aplicaciones exigentes.

Pregunta 3: ¿Qué tipo de engranaje es mejor para aplicaciones de alta velocidad?

Respuesta: Los engranajes helicoidales generalmente se prefieren para aplicaciones de alta velocidad porque ofrecen un funcionamiento más suave y silencioso y una mejor distribución de la carga, lo que reduce el riesgo de vibración y resonancia que pueden ocurrir a altas velocidades. Sin embargo, el empuje axial y la fricción por deslizamiento de los engranajes helicoidales pueden convertirse en una preocupación a velocidades muy altas, lo que requiere un diseño cuidadoso del sistema de rodamiento y lubricación. Para velocidades extremadamente altas, se pueden utilizar engranajes rectos de alta precisión, pero normalmente los engranajes helicoidales son la opción más común.

Pregunta 4: ¿Se pueden rectificar los engranajes rectos con la misma precisión que los engranajes helicoidales?

Respuesta: Sí, los engranajes rectos se pueden rectificar con los mismos grados de calidad AGMA que los engranajes helicoidales (Q10 a Q12 o superior). Sin embargo, debido a que los engranajes rectos tienen una geometría más simple, se pueden rectificar usando muelas abrasivas de perfil estándar, mientras que los engranajes helicoidales a menudo requieren muelas abrasivas especializadas con forma del ángulo de la hélice. Nuestra fábrica ofrece servicios de rectificado para ambos tipos de engranajes y podemos lograr una alta precisión para ambos, siempre que la máquina y las herramientas sean las adecuadas.

Pregunta 5: ¿Cuál es el ángulo de hélice típico de un engranaje helicoidal de precisión?

Respuesta: El ángulo de hélice típico de un engranaje helicoidal de precisión oscila entre 8 y 30 grados. Un ángulo de hélice de 15 a 20 grados es común para muchas aplicaciones industriales, ya que ofrece un buen equilibrio entre suavidad, capacidad de carga y empuje axial. Los ángulos de hélice más altos (25-30 grados) proporcionan un funcionamiento aún más suave pero generan más empuje axial, mientras que los ángulos más bajos (8-12 grados) producen menos empuje pero menos mejora en la suavidad. Nuestra fábrica puede adaptar el ángulo de la hélice a los requisitos específicos de su aplicación, optimizando el ruido, la carga y la vida útil del rodamiento.

Conclusión: elija el engranaje de precisión adecuado para su aplicación

La elección entre engranajes helicoidales de precisión y engranajes rectos es una decisión crítica que afecta el rendimiento, el nivel de ruido, la capacidad de carga y la confiabilidad general de su sistema mecánico. Los engranajes helicoidales ofrecen un funcionamiento más suave y silencioso, mayor capacidad de carga y mayor durabilidad, pero son más caros de fabricar y requieren cojinetes de empuje. Los engranajes rectos, por el contrario, son más simples, más rentables y no producen empuje axial, pero son más ruidosos y menos capaces de manejar cargas elevadas a altas velocidades. En Raydafon Technology Group Co., Limited, nuestra fábrica tiene la experiencia y la capacidad de fabricación para producir ambos tipos de engranajes con los más altos estándares de calidad, y podemos guiarlo en la selección del engranaje óptimo para su aplicación específica.

¿Listo para seleccionar el engranaje de precisión adecuado para su proyecto?Póngase en contacto con Raydafon Technology Group Co., Limited hoypara una consulta completa sobre selección de engranajes. Nuestro equipo analizará sus requisitos de torque, velocidad, espacio y ruido y recomendará la solución ideal de Precision Gear. Ofrecemos estudios de viabilidad gratuitos, precios competitivos y servicios rápidos de creación de prototipos.Solicite ahora su consulta gratuita sobre selección de engranajes de Raydafon Technology Group Co., Limited y garantice un rendimiento óptimo para su sistema de transmisión de potencia.
