SWC-WH Sin acoplamiento universal tipo soldadura flexible

SWC-WH Sin acoplamiento universal tipo soldadura flexible

Los acoplamientos universales soldados no elásticos SWC-WH sin acoplamiento universal tipo soldadura flexible de Raydafon utilizan conexiones soldadas para garantizar una transmisión confiable, lo que los convierte en una opción confiable para aplicaciones de alta carga como equipos metalúrgicos y de minería. Somos un fabricante de acoplamientos físicos en China. Como fabricante confiable, ofrecemos un suministro estable y podemos adaptar los detalles a las especificaciones de su equipo. Para obtener detalles sobre precios, contáctenos directamente.
Yugo soldado · Sin elemento flexible · Listo para OEM

SWC-WH Sin acoplamiento universal tipo soldadura flexible paraEjes de transmisión de servicio pesado

Un acoplamiento cardán rígido de tipo soldadura construido para laminadores, grúas y accionamientos mineros y metalúrgicos. El yugo soldado elimina el aflojamiento de las juntas atornilladas. Los rodamientos de agujas de precisión mantienen la fricción baja. Diámetro interior de 100 a 550 mm, par de torsión de hasta 710 kN·m, acero de aleación 35CrMo, producción ISO 9001 en Ningbo, China.

Aburrir100 – 550 milímetros
Par nominal1,25 – 710 kN·m
Ángulo de plegado15° – 25°
MaterialAcero 35CrMo
Cantidad mínima de pedido1 pieza
Plazo de entrega15 – 30 días

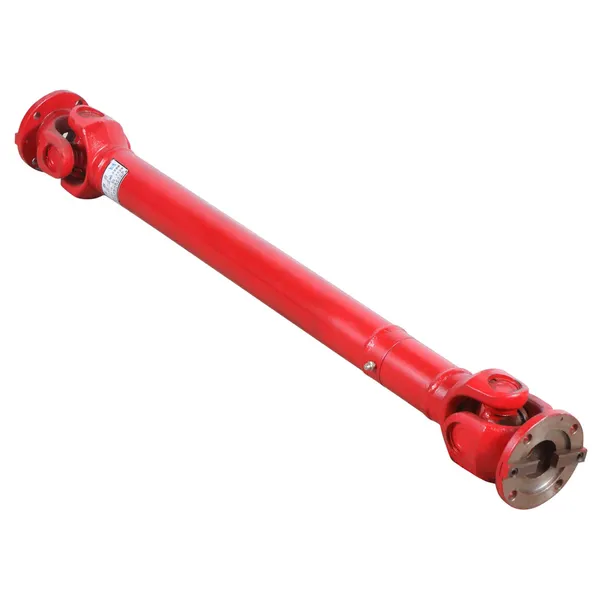

SWC-WH without flex welding type universal coupling welded yoke product photo

01¿Qué es un SWC-WH sin acoplamiento universal tipo soldadura flexible?

El SWC-WH es unacoplamiento rígido de junta universalque transmite el par a través de un yugo soldado y una cruz central que se desplaza sobre cojinetes de agujas de precisión. A diferencia de los acoplamientos tipo flexible, contienesin elemento elástico, por lo que no hay caucho, ni paquete de resortes ni ningún miembro flexible de compensación que se desgaste. Eso lo convierte en la opción preferida cuando la unidad lo exige.alto par, alta resistencia a los golpes y larga vida útilen lugar de amortiguación torsional.

El yugo soldado es la diferencia clave con respecto a los diseños de yugo atornillado. Bajo vibración continua, las uniones atornilladas pueden aflojarse, provocando fricción, juego y eventualmente falla. La soldadura elimina por completo ese modo de falla. Para compradores que abastecenAcoplamientos universales para ejes de transmisión industriales., esto se traduce en menos paradas de mantenimiento y un menor costo total de propiedad durante la vida útil del acoplamiento.

Si su aplicación necesita flexibilidad torsional en lugar de rigidez, compárela con laTipo de soldadura flexible estándar SWC-BHo el largo plazoTipo de soldadura SWC-CH de flexión larga, que añaden un elemento flexible entre los dos yugos.

02Especificaciones técnicas de SWC-WH: rango de diámetro interior, torsión y desalineación

La siguiente tabla enumera todos los tamaños estándar de la serie SWC-WH. Úselo para que coincida con el diámetro de su eje, el par nominal requerido y la longitud de instalación disponible antes de solicitar una cotización. Los orificios, chaveteros y longitudes personalizados están disponibles a pedido.

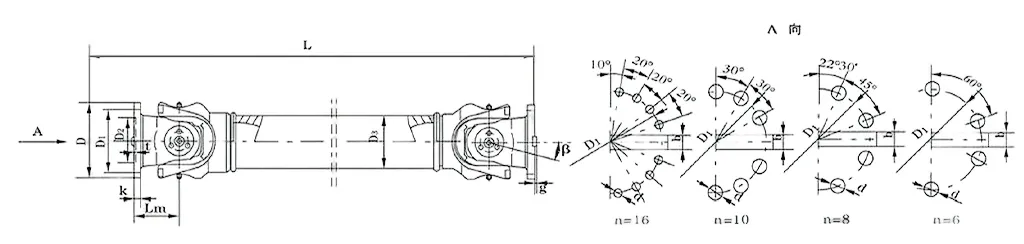

SWC-WH sin acoplamiento universal tipo soldadura flexible: tabla de tamaños completos
Modelo diámetro (mm) Tn (kN·m) Tf (kN·m) β (°) Lmín D1 (js11) D2 (H7) D3 Lm Dakota del Norte k t segundo (h9) g Inercia (kg·m²) Peso (kg)
Lmín +100mm Lmín +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Sólo angulares

SWC-WH compensa la desalineación angular de hasta 15°–25°. Para desplazamiento axial, combínelo con un eje estriado deslizante.

Selección de par

Aplique un factor de servicio de 1,5 a 2,5 al par nominal según el nivel de impacto y el ciclo de trabajo.

Coincidencia de orificios

Orificios estándar D1 js11 / D2 H7 enumerados anteriormente. Orificios escalonados o estriados personalizados disponibles.

Alternativa de brida

Si su eje utiliza una interfaz de brida, consulte laTipo de brida SWC-WFen la misma serie.

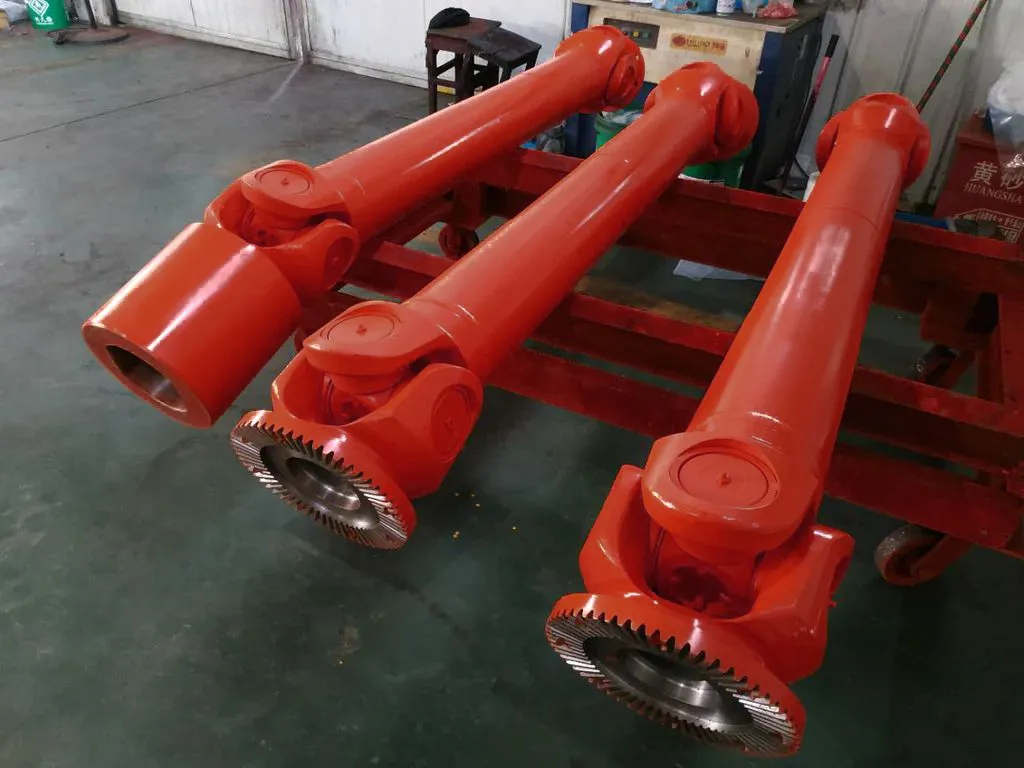

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Por qué los compradores especifican acoplamientos de yugo soldados para maquinaria de servicio pesado

Los ingenieros de adquisiciones eligen el SWC-WH por tres razones comerciales:menor tiempo de inactividad, menos ciclos de reemplazo y menor costo total por hora de operación.

  • Sin aflojamiento de la unión atornillada.El yugo soldado elimina el modo de falla por aflojamiento de vibraciones que acorta la vida útil de los acoplamientos de yugo atornillados en laminadores y trituradoras.
  • Alta densidad de par.Hasta 710 kN·m de par nominal en una carcasa compacta, que cubre la mayoría de las tareas pesadas con ejes de transmisión.
  • Rodamientos de agujas de precisión.La baja fricción, la alta eficiencia y un largo intervalo de engrase reducen la mano de obra de mantenimiento.
  • Acero de aleación 35CrMo.Tratado térmicamente para resistir el desgaste, la fatiga y los golpes en entornos mineros, metalúrgicos y marinos.
  • Amplia tolerancia angular.La compensación de 15° a 25° reduce el costo de alineación durante la instalación.
  • Diseño útil.Las piezas de desgaste reemplazables extienden la vida económica del acoplamiento más allá de un único ciclo de reemplazo.

04Dónde se utilizan los acoplamientos SWC-WH: aplicaciones e industrias

El SWC-WH se especifica dondequiera que un acoplamiento rígido de alto torque deba resistir golpes y vibraciones continuos. Las instalaciones típicas incluyen:

Laminadores de acero Líneas Metalúrgicas Grúas aéreas Maquinaria de elevación portuaria Transportadores Mineros Trituradoras y equipos de perforación Propulsión Marina Maquinaria de cubierta Unidades de cemento y papel Bancos de pruebas de servicio pesado Unidades de energía renovable Líneas de proceso químico

Si su unidad también requiere desplazamiento axial o cumplimiento de torsión, revise la información completa.rango de acoplamiento universalo la alternativaserie de acoplamiento de engranajesantes de especificar.

05Acoplamientos SWC-WH personalizados: OEM, etiquetas privadas y producción basada en planos

Raydafon es unFabricante de acoplamientos universales OEM, no una empresa comercial. La personalización se realiza dentro de nuestras propias instalaciones ISO 9001 en Ningbo, China.

Orificio y chavetero

D1 js11, D2 H7 o tolerancia personalizada. Interfaz de clave paralela, spline o disco retráctil.

Patrón de brida

El círculo de pernos, el diámetro piloto y el número de pernos coinciden con el dibujo de su brida de acoplamiento.

Longitud y equilibrio

Lmin y longitudes extendidas. Grados de equilibrio dinámico para ejes de alta velocidad.

Revestimiento y marcado

Pintura, oxido negro, cincado. Placa de identificación y marcado de etiqueta privada.

Envíe un dibujo PDF, DWG, DXF o STEP con las dimensiones del eje y el ciclo de trabajo. Nuestros ingenieros le devuelven una recomendación de tamaño y una cotización dentro de las 24 horas.

06Control de Calidad, Certificaciones y Garantía de 12 Meses

Cada acoplamiento SWC-WH pasa una ruta de inspección documentada antes del envío. Este es el rastro de evidencia en el que confían los compradores extranjeros para la aprobación del proveedor y la inspección entrante.

  • Proceso de fabricación certificado ISO 9001.
  • Registros entrantes de verificación y tratamiento térmico del acero.
  • Informe de inspección dimensional para orificio, chavetero y Lmin
  • Inspección de soldadura en la unión del yugo.
  • Prueba de ajuste y rotación del rodamiento antes del embalaje.
  • Garantía limitada de 12 meses contra defectos de fabricación.

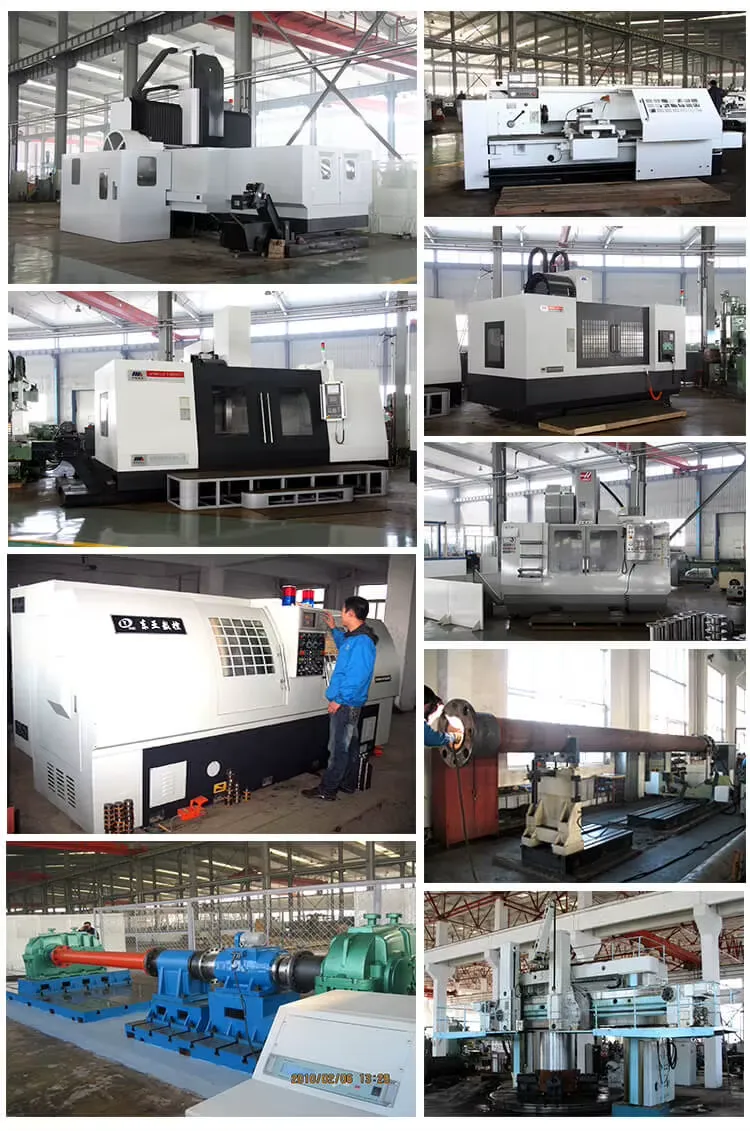

Raydafon universal coupling manufacturing workshop Ningbo China

07Cómo realizar un pedido: cantidad mínima de pedido, plazo de entrega, embalaje y envío

Cantidad mínima de pedido

1 pieza para tamaños estándar. Precios por volumen a partir de 50 piezas.

Plazo de entrega

15 a 30 días después de la confirmación del sorteo y el depósito.

Embalaje

Caja de madera, film antioxidante VCI, desecante, palet personalizado para grandes tamaños.

Envío

Marítimo, aéreo o expreso. Términos EXW / FOB / CIF / DDP disponibles.

Documentos

CI, PL, CO, Formulario A/E, certificado de material, informe dimensional.

Pago

T/T, L/C a la vista y otros términos negociables para compradores habituales.

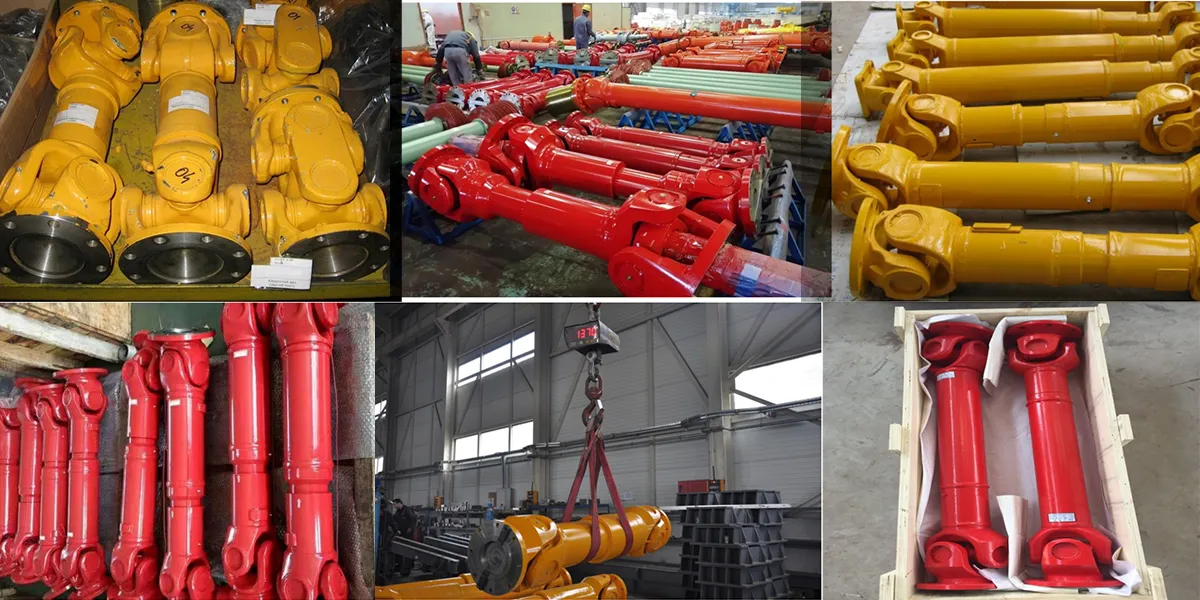

SWC-WH universal coupling inspection and assembly line

08Preguntas frecuentes del comprador sobre acoplamiento universal SWC-WH

¿Qué significa "sin tipo de soldadura flexible" en el acoplamiento SWC-WH?

Significa que el acoplamiento no tiene ningún elemento elástico o flexible en la trayectoria del par y que el yugo se une mediante soldadura en lugar de atornillado. Esto elimina el aflojamiento de las uniones atornilladas bajo vibración y aumenta la rigidez estructural. Es la elección correcta para transmisiones de alto torque y alto impacto donde no se requiere un elemento flexible.

¿Cuál es el rango de torque y diámetro interior de la serie SWC-WH?

Diámetro de giro 100–550 mm, par nominal 1,25–710 kN·m, par de fatiga 0,63–355 kN·m, diámetro interior estándar D1 57–426 mm. Se encuentran disponibles orificios personalizados y ejes escalonados.

¿Qué material y rodamientos se utilizan?

Los yugos y las bridas son de acero de aleación 35CrMo tratado térmicamente. El muñón transversal funciona sobre cojinetes de agujas de precisión para reducir la fricción y prolongar la vida útil en condiciones industriales continuas.

¿Cuál es el ángulo máximo de desalineación?

Dependiendo del tamaño, 15° a 25° de desalineación angular. El SWC-WH no compensa el desplazamiento axial; combínelo con una ranura deslizante o un eje telescópico si existe un desplazamiento axial.

¿Ofrecen acoplamientos SWC-WH OEM o personalizados?

Sí. Personalizamos el diámetro interior, el chavetero, el patrón de brida, la longitud, el grado de equilibrio, el tratamiento de la superficie y la placa de identificación. Envíe un dibujo en PDF, DWG, DXF o STEP y le cotizaremos dentro de las 24 horas.

¿Cuál es el MOQ, el plazo de entrega y la garantía?

Cantidad mínima de pedido 1 pieza para tamaños estándar. Plazo de entrega de 15 a 30 días, según el tamaño y la personalización. Garantía limitada de 12 meses contra defectos de fabricación.

¿Cómo selecciono el tamaño SWC-WH correcto para mi eje de transmisión?

Proporciona par nominal, par máximo, velocidad, diámetros de eje, ángulo de desalineación y ciclo de trabajo. Nuestros ingenieros recomendarán el tamaño con el factor de servicio correcto. También puedes revisar el completoguía de selección de acoplamiento universalantes de contactarnos.

¿Puedo obtener una muestra antes de realizar un pedido al por mayor?

Sí. Se aceptan pedidos de muestra para tamaños estándar. El costo de la muestra y el flete se cotizan por separado y se pueden acreditar contra el primer pedido al por mayor.
