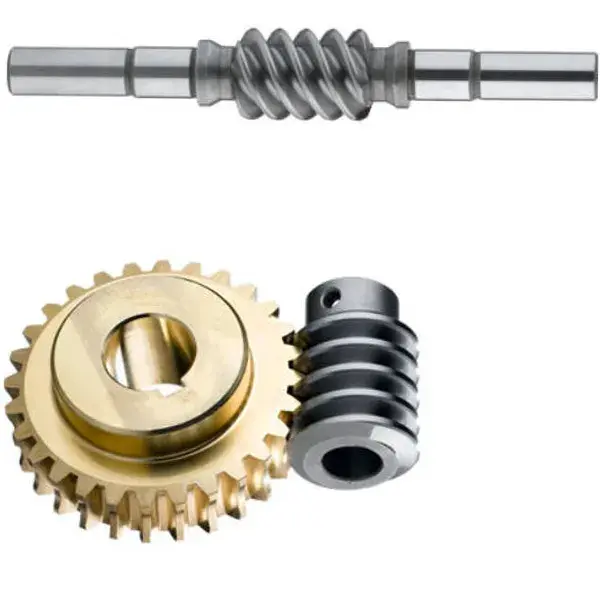

Engranaje de gusanos dúplex

Especificación de producto

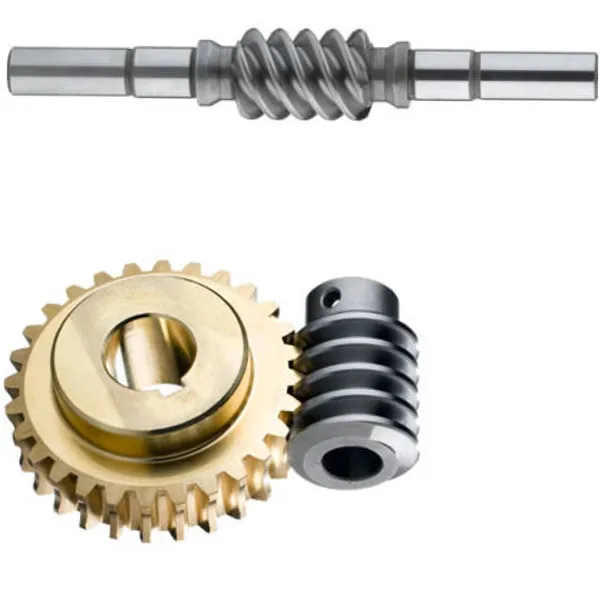

Un engranaje de gusano dúplex o de doble plomo presenta un gusano con flancos diseñados con módulos ligeramente diferentes y cocientes de diámetro, creando ángulos de plomo distintos en cada perfil de dientes. Esto da como resultado un aumento gradual del grosor del diente a lo largo de la longitud del gusano y los huecos de hilo reducidos, lo que permite un control preciso de la reacción violenta.

En la rueda del gusano, los diferentes módulos producen coeficientes únicos de modificación del apéndice y diámetros del círculo rodante en cada flanco, formando distintos perfiles delanteros y traseros. Sin embargo, el grosor y los huecos del diente permanecen consistentes alrededor de la circunferencia de la rueda.

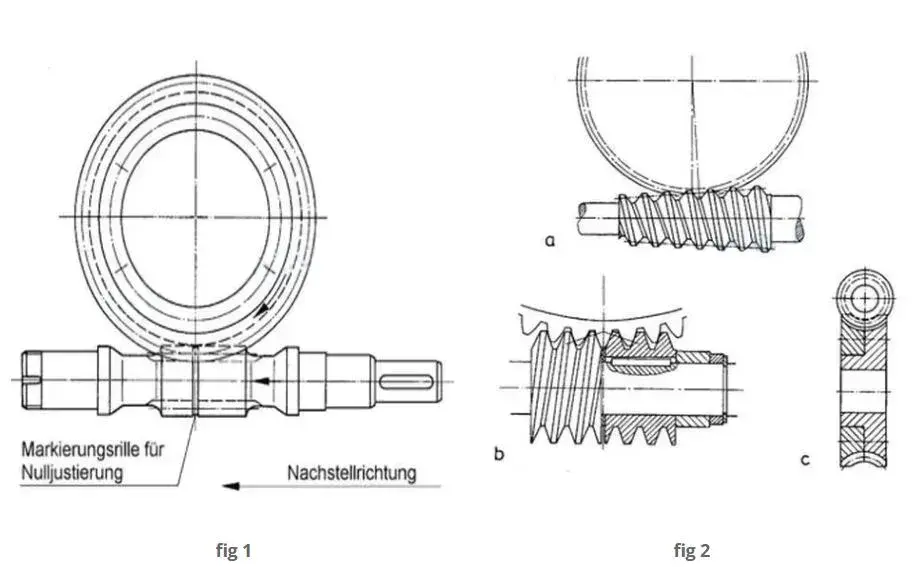

La reacción se ajusta cambiando axialmente el gusano para alinear el grosor del diente apropiado con la rueda, logrando el nivel de reacción deseada (ver Fig. 1). Este método permite un ajuste de reacción de violación fácil y precisa durante la instalación y el ajuste continuo para los engranajes desgastados sin afectar el contacto o la malla dental.

Los métodos de ajuste de reacción alternativa incluyen: modificar la distancia central utilizando un cubo excéntrico para el eje del gusano y la rueda; moviendo axialmente un gusano cónico (Fig. 2a); dividir el gusano en dos partes que se pueden girar o desplazarse entre sí (sistema OTT, Fig. 2B); o dividir la rueda en dos discos ajustables (Fig. 2C).

Nota de precaución de la asamblea

Nuestro engranaje de gusanos dúplex Raydafon tiene diferentes módulos de dientes en los lados izquierdo y derecho, por lo que los engranajes de gusano deben estar alineados con precisión durante la instalación. Aquí hay algunos pasos clave para recordar:

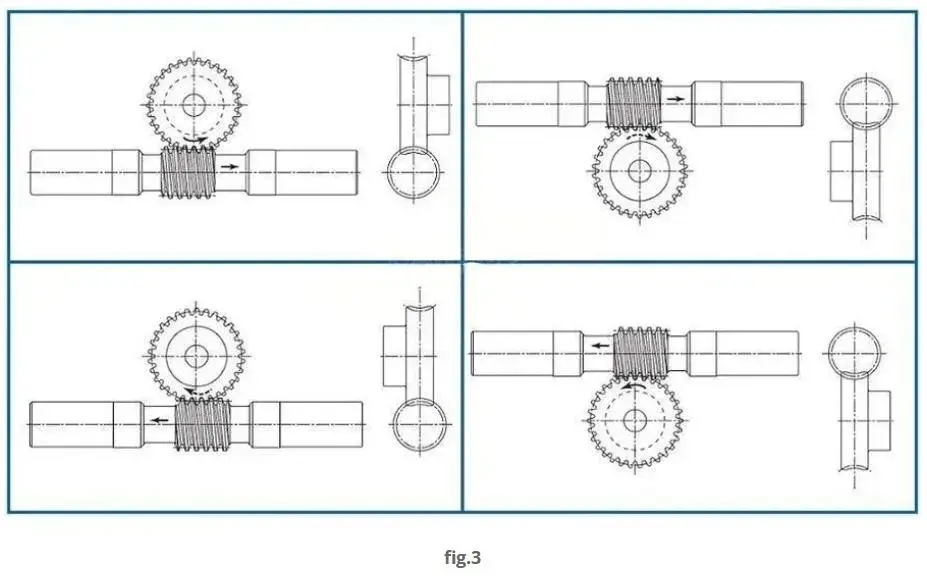

Antes de la instalación, verifique la marca de dirección del ensamblaje. Cada engranaje de gusano doble y engranaje de gusano tiene una flecha, que es la instalación "Compass". Al instalar, desde el frente, debe asegurarse de que las flechas del engranaje de gusano y el engranaje de gusano sean en la misma dirección (ver Figura 3). Si la dirección de la flecha se invierte o desalinea, la distancia central del engranaje del gusano será demasiado grande y no encajará. Incluso si apenas está instalado, la malla de engranajes tendrá problemas, y no tardará mucho en que los dientes se golpeen o se atascen, lo que retrasará las cosas.

Verificación de la posición de referencia

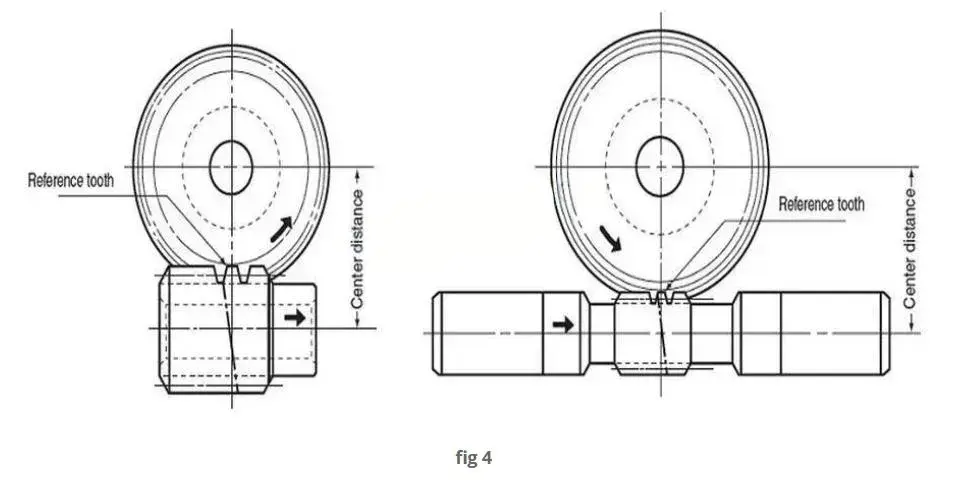

Un ritmo V (60 °, 0.3 mm de profundidad) en la periferia de punta del diente de gusano dúplex marca el diente de referencia. El juego de engranajes logra una reacción violenta casi cero (± 0.045) cuando este diente de referencia se alinea con el centro de rotación de la rueda de gusano en la distancia central especificada "A" (ver Fig. 4).

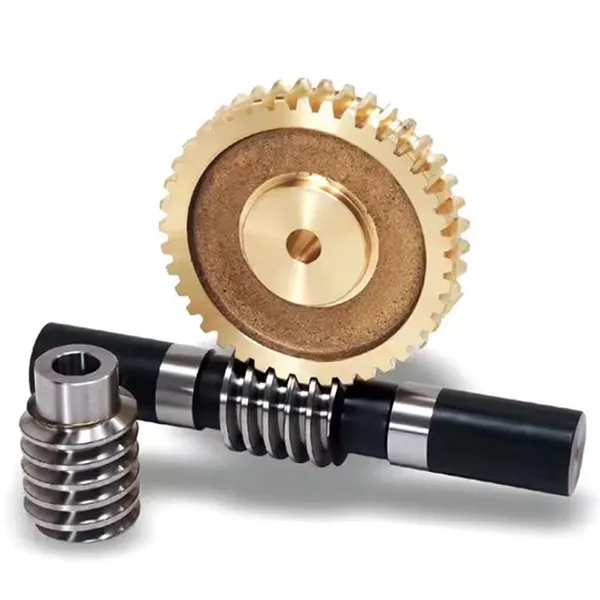

Características del producto

Raydafon, un fabricante establecido desde hace mucho tiempo en el campo de la transmisión mecánica en China, ha sido durante mucho tiempo un proveedor confiable de muchos fabricantes de maquinaria al proporcionar a los clientes engranajes de gusano dúplex de alta calidad a precios asequibles con la exquisita artesanía de sus propios maestros de fábrica. Nuestros productos están diseñados para condiciones de trabajo complejas, y las tres ventajas básicas hacen que la operación del equipo sea más libre de preocupaciones.

Diseño de módulo dual, transmisión más eficiente: los engranajes de gusano dúplex de Raydafon usan diferentes módulos en las superficies de los dientes izquierdo y derecho, al igual que instalar un "motor dual" en el equipo. Los engranajes de gusano de aleación de cobre de alta resistencia coinciden con gusanos de acero de aleación forjados de precisión. Después de ocho molienda manual, la mordida es apretada y no se desliza, y la eficiencia de la transmisión es un 20% más alta que la de los engranajes de gusano ordinarios. Una fábrica de maquinaria textil en Zhejiang informó que después de reemplazar nuestros engranajes de gusano dúplex, el consumo de energía del equipo se redujo mucho.

Transmisión de dos etapas, alto par y bajo ruido: la estructura de transmisión única de dos etapas duplica el par de los engranajes de gusano dúplex, al tiempo que mantiene el ruido de carrera aún más bajo. Ya sea que se trate de la precisión del ajuste fino de las máquinas herramientas pesadas o el funcionamiento continuo de grandes equipos de transmisión, se puede manejar fácilmente. Una fábrica de procesamiento de alimentos en Guangdong dijo que el equipo solía hacer mucho ruido al correr, pero después de cambiar a nuestros productos, el taller es mucho más silencioso.
