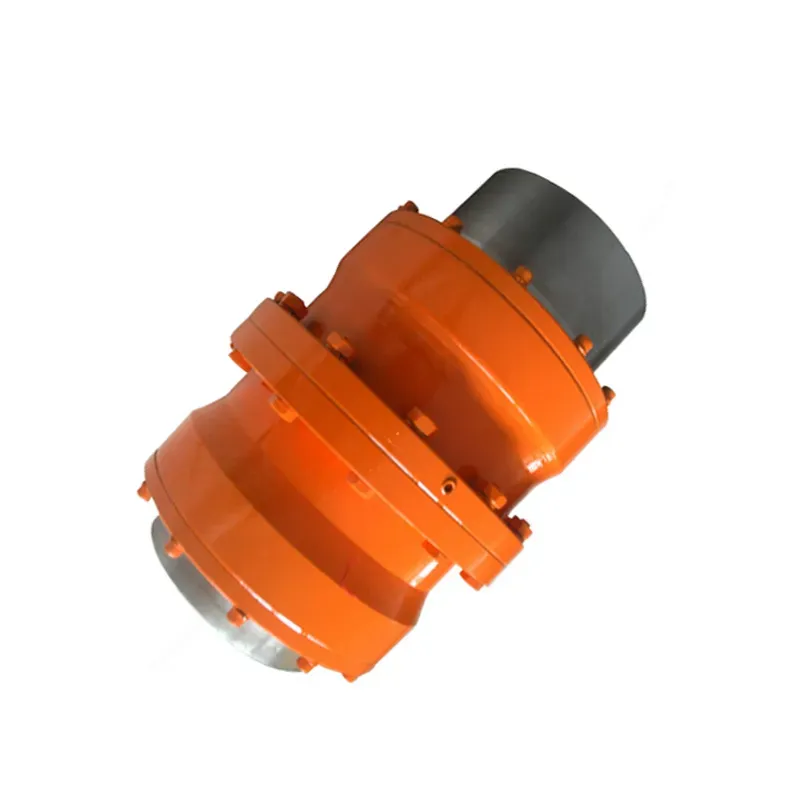

Reemplazo del acoplamiento de engranajes en forma de tambor GIGL

Si su maquinaria pesada (bases de laminación de acerías, trituradoras de plantas de cemento, transportadores de minería) necesita un acoplamiento que no retroceda debido a un par elevado, el reemplazo del acoplamiento de engranajes con forma de tambor GIGL de Raydafon está diseñado para ese trabajo exacto.

¿Qué lo hace destacar? Los dientes en forma de tambor. No sólo transfieren energía, sino que también manejan el desorden del uso en el mundo real. El par máximo alcanza los 2000 kN·m, los tamaños de orificio van de 50 mm a 400 mm y puede requerir hasta 1,5 grados de desalineación angular. Además de eso, compensa los cambios axiales y radiales que desgastarían rápidamente los acoplamientos normales. Lo fabricamos con acero de alta resistencia 42CrMo y luego rectificamos los dientes del engranaje involutivo con precisión, para que la potencia fluya sin problemas y el desgaste se mantenga bajo. No es de extrañar que sea un elemento básico para las personas que necesitan acoplamientos de engranajes para maquinaria pesada o acoplamientos de engranajes de alto par para aplicaciones industriales; Sigue funcionando incluso cuando las máquinas se presionan con fuerza.

Este acoplamiento no sólo es resistente: también es inteligente para el mantenimiento. Tiene la certificación ISO 9001, por lo que sabes que la calidad está ahí. La malla del engranaje está lubricada, lo que reduce la vibración y hace que dure más, incluso en minas polvorientas o plantas de cemento sofocantes. Y es compacto, por lo que instalarlo en laminadores o transportadores no se convierte en un gran proyecto. Es por eso que es la mejor opción para acoplamientos de engranajes de tambor duraderos y acoplamientos de engranajes personalizados para equipos de minería; Modificamos tamaños o tratamientos de superficie para adaptarnos exactamente a lo que necesita su configuración.

La fábrica de Raydafon está en China, por lo que equilibramos la buena calidad con precios razonables. No solo vendemos piezas únicas: trabajamos con usted para obtener el acoplamiento adecuado para sus máquinas. ¿Menos tiempo de inactividad, mejor eficiencia y un acoplamiento que mantenga su equipo pesado en movimiento? Eso es lo que entregamos.

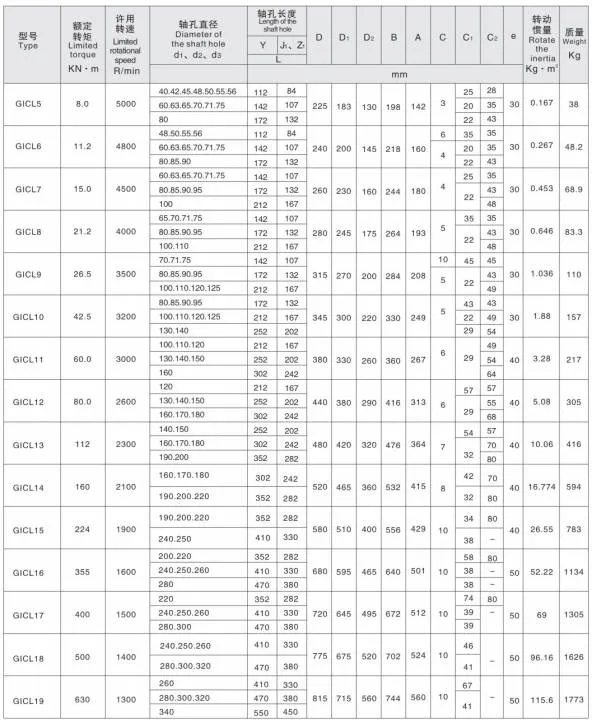

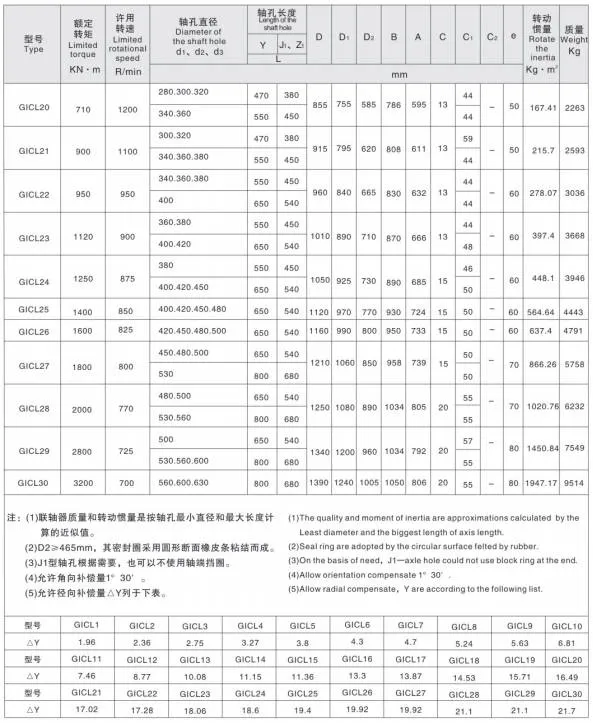

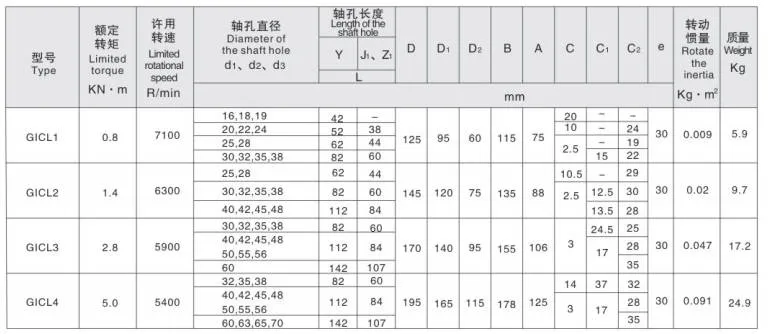

Especificación de producto

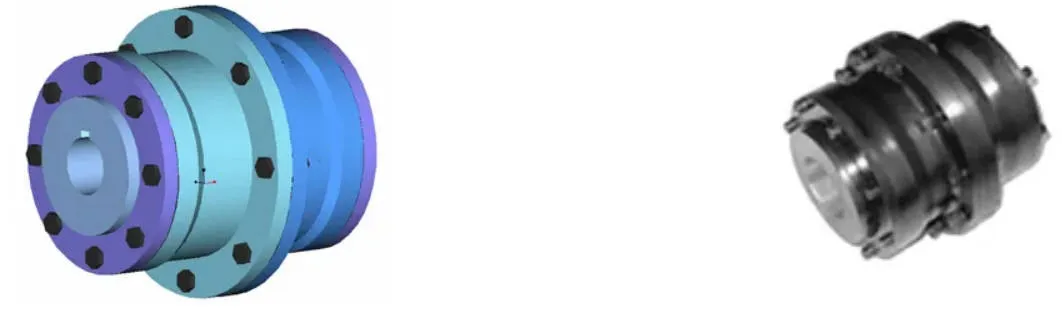

Características del producto

El acoplamiento de engranajes en forma de tambor GIGL se destaca como una opción de alto rendimiento en sistemas de acoplamiento de engranajes flexibles, hecho a medida para escenarios industriales difíciles donde la transmisión de potencia confiable no es negociable. Lo que hace que este avanzado acoplamiento de engranajes con forma de tambor sea la mejor opción es su capacidad para manejar la desalineación angular de manera efectiva mientras mantiene intactas las capacidades de transmisión de alto torque, una demanda clave para configuraciones industriales de servicio pesado. En comparación con los acoplamientos de engranajes de dientes rectos, el modelo GIGL toma la delantera en capacidad de carga: bajo las mismas condiciones de diámetro exterior del manguito interior y diámetro exterior máximo del acoplamiento, ofrece un aumento promedio del 15-20 % en la tolerancia de carga, lo que lo convierte en la opción ideal para aplicaciones de acoplamientos de engranajes con forma de tambor GIGL de alta carga.

Una de sus mayores ventajas es la compensación mejorada del desplazamiento angular, un factor crítico para equipos donde los ejes pueden no permanecer perfectamente alineados. Cuando el desplazamiento radial es cero, los acoplamientos de engranajes de dientes rectos solo pueden manejar un desplazamiento angular de 1°, pero el acoplamiento de engranajes con forma de tambor GIGL aumenta para permitir hasta 1°30'; eso es una mejora del 50%. Incluso cuando el módulo, el número de dientes y el ancho de los dientes son iguales, los dientes en forma de tambor de este acoplamiento le permiten manejar un mayor desplazamiento angular que los dientes rectos. Esto lo hace ideal para entornos de baja velocidad y cargas pesadas que requieren un rendimiento de acoplamiento de engranajes de alto torque, como en maquinaria de minería o metalurgia donde la tolerancia a la desalineación del acoplamiento de engranajes con forma de tambor GIGL cambia las reglas del juego.

La superficie de los dientes en forma de tambor de este acoplamiento de engranajes flexible también hace maravillas para mejorar el contacto entre los dientes internos y externos. Soluciona problemas comunes con los acoplamientos de dientes rectos, como la compresión de los bordes y la concentración de tensión en los extremos de los dientes cuando hay un desplazamiento angular. Al mismo tiempo, reduce la fricción y el desgaste, reduce los niveles de ruido y extiende los intervalos de mantenimiento, lo que ahorra a las empresas tiempo y dinero en mantenimiento. Otra ventaja práctica es la forma acampanada del casquillo del diente exterior: facilita mucho el montaje y desmontaje de los dientes internos y externos, lo que aumenta la eficiencia operativa diaria de los equipos que trabajan con instalaciones de acoplamiento de engranajes en forma de tambor GIGL.

Cuando se trata de eficiencia de transmisión, el acoplamiento de engranajes en forma de tambor GIGL alcanza un impresionante 99,7%, una cifra que habla de su confiabilidad para usos de acoplamientos de engranajes industriales, desde sistemas transportadores en la fabricación hasta maquinaria pesada en la construcción. Gracias a estos fuertes atributos, los acoplamientos de engranajes en forma de tambor como el GIGL han reemplazado en gran medida a las versiones de dientes rectos en todo el mundo, especialmente en aplicaciones donde el rendimiento duradero del acoplamiento de engranajes en forma de tambor GIGL es imprescindible. La funda exterior del diente utiliza dientes en forma de tambor para un engrane suave y está hecha de acero de alta calidad con superficies de dientes de dureza media para soportar cargas pesadas. Si los clientes necesitan aún más rendimiento, podemos proporcionar endurecimiento de la superficie del diente (con HRC ≥ 56) para mejorar su durabilidad. Además, el acoplamiento tiene un diseño liviano que mantiene baja la inercia rotacional, perfecto para equipos donde la velocidad y la precisión son importantes.

Para mantener el buen funcionamiento del acoplamiento de engranajes en forma de tambor GIGL a largo plazo, está equipado con estructuras de lubricación confiables y sellos que extienden su vida útil y simplifican el mantenimiento. Su diseño simétrico garantiza una excelente intercambiabilidad, por lo que reemplazar piezas es sencillo si es necesario. Para operaciones de alta velocidad donde las velocidades periféricas superan los 36 m/s, aplicamos equilibrio dinámico para evitar vibraciones y garantizar un rendimiento estable. Las configuraciones de los orificios del eje también ofrecen flexibilidad: combinando los tipos Y, Z1 y J1 para adaptarse a diferentes necesidades de conexión para diversas máquinas industriales que utilizan acoplamientos de engranajes en forma de tambor GIGL. Raydafon, un fabricante confiable, produce una gama completa de acoplamientos de engranajes en forma de tambor más allá de GIGL, incluidas las variantes GICL, GIICL, GICLZ, GIICLZ y NGCL, todos cumpliendo estrictos estándares de la industria para garantizar la calidad.

Este acoplamiento rígido-flexible ofrece muchos beneficios: estructura compacta, radio de giro pequeño, alta capacidad de carga, eficiencia de primer nivel, bajo nivel de ruido y ciclos de mantenimiento prolongados. Es especialmente adecuado para condiciones de baja velocidad y trabajo pesado en industrias como la metalurgia (para laminadores), la minería (para trituradoras), la elevación y el transporte (para grúas), así como las transmisiones de ejes de maquinaria en general, química y petrolera, todas áreas donde brilla la robustez del acoplamiento de engranajes en forma de tambor GIGL. Dicho esto, es importante tener en cuenta: debido a su alta rigidez y flexibilidad sin elasticidad, no se recomienda para maquinaria que necesita amortiguación o alineación de ejes extremadamente estricta, como equipos de precisión donde incluso las vibraciones más pequeñas podrían afectar el rendimiento.
