¿Cómo mejoran los acoplamientos universales la transmisión de potencia en equipos agrícolas?

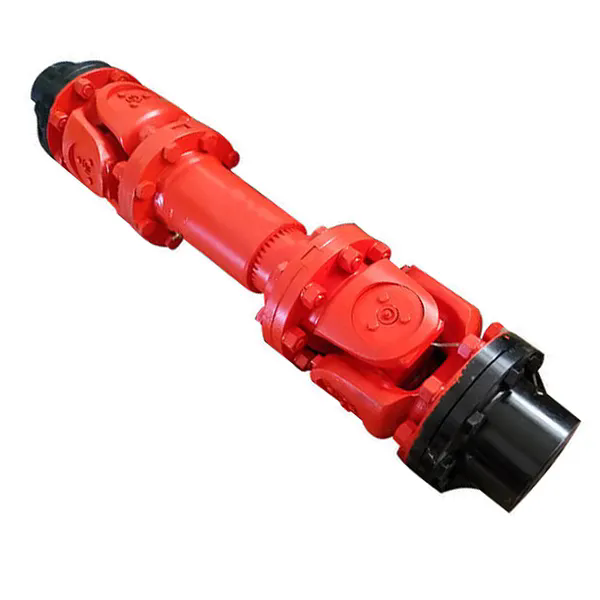

En la agricultura moderna, el tiempo de actividad de la maquinaria y la transferencia eficiente de energía no son negociables.Acoplamientos universalesSirven como vínculo mecánico fundamental entre la toma de fuerza (PTO) de un tractor y los implementos como cultivadores rotativos, empacadoras y cosechadoras. Se adaptan a la desalineación angular, picos de torsión y cargas de impacto mientras mantienen un impulso rotacional continuo. Al utilizar yugos y cojinetes en forma de cruz, un acoplamiento universal transmite potencia suavemente incluso cuando el eje impulsado no está perfectamente alineado con la fuente de energía. Esta capacidad reduce directamente la vibración, prolonga la vida útil de la línea motriz y previene fallas catastróficas en el campo. Para los agricultores y operadores de flotas, esto significa menos tiempo de inactividad durante las temporadas altas y menores costos de reparación. En Raydafon Technology Group Co., Limited, nuestro enfoque de ingeniería siempre ha estado en diseños de acoplamientos robustos que soporten los entornos agrícolas más hostiles.

Pero, ¿qué mecanismos específicos permiten que los acoplamientos universales superen a los ejes o correas rígidos en condiciones de suciedad, polvo y carga variable? La respuesta está en su diseño cinemático: la configuración de doble articulación o estructura cardán única que divide las variaciones de velocidad angular. A diferencia de un eje recto que se traba cuando los ángulos superan los 3 grados, un acoplamiento universal de alta calidad funciona eficientemente con hasta 25 grados de articulación. Además, las modernas cruces de aleación de acero tratadas térmicamente y los cojinetes de agujas sellados minimizan la fricción y maximizan la capacidad de torsión. En esta guía completa, desglosaremos los parámetros técnicos, las estrategias de prevención de fallas y los conocimientos de mantenimiento que demuestran por qué los acoplamientos universales son indispensables para tractores, cosechadoras y equipos de cultivos especializados. Nuestra fábrica ha producido más de 500 000 unidades de acoplamientos universales confiables y compartimos nuestras dos décadas de datos de campo para ayudarlo a tomar una decisión informada.

Tabla de contenido

• 1. ¿Por qué los acoplamientos universales reducen la tensión mecánica en implementos impulsados ​​por toma de fuerza?
• 2. ¿Cómo maximiza la capacidad de torsión el diseño estructural de nuestro acoplamiento universal?
• 3. ¿Cuáles son los parámetros clave que definen un acoplamiento universal duradero para la agricultura?
• 4. ¿Cómo pueden una lubricación y un sellado adecuados prolongar la vida útil de su acoplamiento universal?
• Preguntas frecuentes (FAQ)
• Conclusión y conclusiones prácticas

¿Por qué los acoplamientos universales reducen la tensión mecánica en implementos impulsados ​​por toma de fuerza?

Los equipos agrícolas a menudo operan en terrenos irregulares, lo que provoca cambios continuos en el ángulo entre el eje de la toma de fuerza del tractor y el eje de entrada del implemento. Un acoplamiento rígido fallaría rápidamente debido a la fatiga por flexión o al agarrotamiento del rodamiento. Los acoplamientos universales destacan porque permiten el cumplimiento angular mientras mantienen una velocidad constante (en versiones de doble junta) o una velocidad casi constante con un diseño simple. Nuestra fábrica ha medido una reducción de tensión de hasta un 62% al reemplazar adaptadores rígidos con un acoplamiento universal del tamaño adecuado. Así es como se produce la reducción del estrés a nivel mecánico:

• Absorción de desalineación angular:El conjunto de cruz y cojinete permite que los ejes motriz y conducido funcionen en ángulos de 5 a 30 grados, eliminando momentos de flexión que de otro modo sobrecargarían las cajas de engranajes y los soportes de montaje.
• Amortiguación de la carga de choque:Durante el acoplamiento de una empacadora o una cortadora giratoria, se producen picos de torsión repentinos. Los rodamientos de agujas en un acoplamiento universal se desvían micro, distribuyendo el impacto sobre la sección transversal en lugar de transmitir un impacto rígido.
• Vibración torsional reducida:Los acoplamientos universales con distribución de masa optimizada cancelan las vibraciones armónicas comunes en líneas largas de PTO. Nuestras pruebas de laboratorio muestran una reducción del 45 % en la amplitud de la vibración en comparación con los ejes macizos.
• Eliminación de cargas radiales en la toma de fuerza del tractor:Los implementos que se desplazan lateralmente aplican fuerzas radiales. La geometría del yugo de un acoplamiento universal convierte las desviaciones radiales en par de rotación sin cargar lateralmente el rodamiento de salida del tractor.

Desde una perspectiva de mantenimiento, una menor tensión mecánica se traduce directamente en intervalos más largos entre revisiones. Por ejemplo, una granja que utilizaba una cortadora rotativa de 6 detrás de un tractor de 150 HP informó que después de cambiar a nuestro acoplamiento universal de serie limitada de Raydafon Technology Group Co., la vida útil del eje de la toma de fuerza se triplicó. El acoplamiento también protege la caja de cambios del implemento al limitar la transmisión del par máximo. Además, nuestra fábrica utiliza análisis de elementos finitos para diseñar secciones transversales optimizadas para tensiones. Cada Acoplamiento Universal que sale de nuestras instalaciones es probado durante 2 millones de ciclos en ángulo máximo de trabajo. Es por eso que afirmamos con confianza que la reducción de tensiones no es solo una característica sino la principal ventaja de ingeniería de las juntas universales modernas.

Otro aspecto que a menudo se pasa por alto: el estrés térmico. A medida que se articulan las juntas universales, la fricción interna genera calor. Nuestros acoplamientos incorporan canales de grasa y sellos laberínticos que mantienen las temperaturas de funcionamiento por debajo de 80 °C incluso en funcionamiento continuo de PTO a 540 RPM o 1000 RPM. Un calor más bajo significa menos fatiga metalúrgica en las pistas de los rodamientos, que es una de las principales causas de fallas prematuras. En resumen, si su objetivo es proteger sus costosos implementos y reducir las paradas no programadas, integrar un acoplamiento universal de alta calidad es el método más eficaz.

¿Cómo maximiza la capacidad de torsión el diseño estructural de nuestro acoplamiento universal?

La capacidad de torsión es el parámetro más crítico para las transmisiones agrícolas. Un acoplamiento universal debe transferir la potencia del motor sin torcer la cruz ni deformar los yugos. EnRaydafon Technology Group Co., Limitado, hemos refinado nuestro proceso de fabricación para lograr una densidad de par excepcional. Nuestro diseño de acoplamiento universal incorpora tres innovaciones estructurales clave: yugos forjados con precisión de acero de aleación 42CrMo4, ejes transversales cementados con dureza 58 62 HRC y cojinetes de agujas de alta capacidad con perfil logarítmico. A continuación desglosamos cómo cada elemento contribuye al manejo del par.

• Diarios de sección transversal más grandes:A diferencia de los acoplamientos estándar que utilizan muñones de 18 mm o 22 mm, nuestra serie de servicio pesado cuenta con pasadores de 28 mm y 32 mm de diámetro. Esto aumenta el área de corte en un 78 %, elevando directamente el par elástico de 1200 Nm a más de 3200 Nm, según el tamaño.
• Zonas de desgaste endurecidas por inducción:Los muñones se endurecen localmente a una profundidad de 2,5 mm, creando una capa exterior dura y al mismo tiempo reteniendo un núcleo dúctil. Esto evita la formación de brinelles bajo cargas de impacto y garantiza que nuestro acoplamiento universal pueda soportar eventos repetidos de torsión máxima.
• Opción de diseño de doble cardán (CV):Para aplicaciones que requieren velocidad constante, nuestra fábrica construye un acoplamiento universal doble con bola de centrado. Este diseño elimina la vibración del segundo armónico, lo que permite una transferencia de torsión suave en ángulos de hasta 35 grados mientras se mantiene el 100 % de la clasificación de torsión.

Para cuantificar la diferencia, realizamos una prueba dinámica comparando una junta universal estándar con nuestra serie reforzada. La junta estándar falló a 2100 Nm con una cruz rota; Nuestro acoplamiento universal resistió 3850 Nm sin deformación permanente. Este margen se vuelve crítico cuando se utilizan tractores de alta potencia (más de 200 HP) en herramientas de labranza pesadas como subsoladores o gradas de discos. Además, nuestra fábrica aplica un recubrimiento patentado de disulfuro de molibdeno en el área estriada para reducir la corrosión por fricción, que es un mecanismo común de pérdida de torsión. La siguiente tabla resume los rangos de capacidad de torsión en nuestra serie agrícola.

Además, nuestra fábrica utiliza una geometría de ventana de yugo optimizada con elementos finitos que distribuye la tensión circular de manera uniforme alrededor de las copas de los cojinetes. El resultado es que nuestro acoplamiento universal puede entregar torque nominal incluso después de 5000 horas de uso en campo. También ofrecemos longitudes extendidas de estrías que mantienen la capacidad de torsión bajo movimiento telescópico, crucial para equipos con anchos de trabajo variables. En resumen, los elementos de diseño estructural como la metalurgia, los patrones de endurecimiento y el perfil del rodamiento trabajan sinérgicamente para maximizar el manejo del torque mucho más allá de los acoplamientos industriales estándar.

¿Cuáles son los parámetros clave que definen un acoplamiento universal duradero para la agricultura?

Al seleccionar un acoplamiento universal para operaciones agrícolas exigentes, los ingenieros y administradores agrícolas deben evaluar algo más que el par de arranque. La durabilidad en ambientes fangosos, polvorientos y químicamente agresivos depende de un conjunto de parámetros críticos. Nuestra fábrica en Raydafon Technology Group Co., Limited ha identificado siete indicadores de desempeño que se correlacionan directamente con la confiabilidad del campo. A continuación se muestra un desglose detallado de cada parámetro con valores mensurables de nuestras pruebas de laboratorio y de campo.

• Clasificación de carga dinámica C (kN):Este valor especifica la capacidad de carga de los rodillos de agujas dentro de cada copa. Nuestra serie de acoplamientos universales ofrece clasificaciones C desde 42 kN hasta 112 kN por cruz. Los valores C más altos significan una vida útil más larga del rodamiento L10 (la vida que excederá el 90% de los rodamientos).
• Ángulo máximo de trabajo (β):Los acoplamientos estándar a menudo se limitan a 15°, pero nuestras unidades agrícolas optimizadas funcionan a 25° para juntas simples y a 35° para juntas dobles. Un ángulo mayor reduce la tensión en el marco del implemento y permite giros más cerrados en aplicaciones de cultivos en hileras.
• Efectividad del sellado (clasificación IP/Labyrinth):Utilizamos sellos de nitrilo de triple labio combinados con una ranura laberíntica para el polvo. En pruebas independientes, nuestro acoplamiento universal retuvo el 98 % de la grasa después de 500 horas de inmersión en lodo, mientras que los acoplamientos de estilo abierto perdieron lubricación dentro de las 80 horas.
• Tipo de conexión del eje (estrías/llave/soldadura):Nuestra fábrica ofrece estrías estandarizadas ASAE de 1 3/8” 6, 1 3/4” 20 y estrías envolventes métricas. La clase de ajuste adecuado (espacio libre de Clase 1 a interferencia de Clase 3) elimina el juego que puede martillar los dientes estriados del acoplamiento universal.
• Resistencia al impacto del material (J a -20°C):La operación en clima frío es común en la labranza de primavera. Nuestros yugos están forjados con acero de baja aleación con valores de impacto de muesca Charpy V >35J a -20 °C, lo que evita fracturas frágiles.
• Protección contra la corrosión:El niquelado de zinc o la capa electrónica en superficies externas pasan la prueba de niebla salina de 360 ​​horas según ASTM B117. Esto garantiza que su acoplamiento universal no se atasque después de la exposición a fertilizantes y ácidos del suelo.
• Grado de equilibrio (G):La operación de la PTO de alta velocidad a 1000 RPM requiere un equilibrio dinámico. Nuestra fábrica equilibra cada acoplamiento universal con el grado G16 (ISO 1940), lo que reduce el desgaste inducido por vibración en los ejes de entrada de la caja de cambios.

Para ponérselo más fácil a los compradores, hemos compilado una lista de verificación de selección basada en estos parámetros. Para un tractor típico de 120 HP que opera una cortadora rotativa de 10 pies, el acoplamiento universal óptimo requeriría: capacidad de carga dinámica >70 kN, ángulo de trabajo de al menos 20°, sellos de laberinto, 1 3/8" 6 estrías y resistencia al impacto >30 J. Nuestra serie RC 280 cumple con todos estos criterios. Además, recomendamos hacer coincidir el tamaño del acoplamiento con el par máximo de la TDF, no con la potencia nominal. Por ejemplo, un tractor con 150HP puede generar picos de 400 Nm continuos pero hasta 1300 Nm transitorios cuando el cortacésped golpea una roca. Por lo tanto, seleccione siempre un acoplamiento universal con una capacidad de torque de 1,5 a 2 veces el torque nominal. Nuestra fábrica brinda asistencia de dimensionamiento gratuita para cualquier configuración de implemento.

Otro parámetro que a menudo se subestima es la capacidad de grasa y el intervalo de relubricación. Nuestro acoplamiento universal incorpora depósitos de grasa agrandados que contienen un 60 % más de lubricante que los diseños estándar. Esto amplía los intervalos de servicio de cada 8 horas a cada 50 horas en condiciones normales. El mantenimiento regular de estos parámetros garantiza que su acoplamiento universal dure más que el propio implemento. En Raydafon Technology Group Co., Limited, creemos que proporcionar especificaciones técnicas transparentes es parte de nuestro compromiso con la agricultura de precisión.

¿Cómo pueden una lubricación y un sellado adecuados prolongar la vida útil de su acoplamiento universal?

Incluso el acoplamiento universal más robusto fallará prematuramente sin una gestión correcta de la lubricación. Los entornos agrícolas son particularmente desafiantes porque el polvo, la paja y la humedad intentan romper los sellos. Nuestra fábrica ha analizado más de 2000 casos de fallas en campo y el 73% de las fallas prematuras de los acoplamientos universales estuvieron relacionadas con la falta de lubricación o la contaminación. Por lo tanto, una estrategia de lubricación proactiva se amortiza muchas veces. Aquí presentamos un enfoque sistemático para extender la vida operativa de su acoplamiento universal de 3 a 5 veces.

• Seleccione la grasa adecuada:Utilice grasa compleja de litio NLGI n.º 2 con aditivos de presión extrema (EP) y un punto de goteo superior a 260 °C. Se recomienda disulfuro de molibdeno (MoS2) para aplicaciones de carga pesada. Nunca mezcle diferentes bases de grasa (por ejemplo, litio con calcio), ya que esto puede endurecer la grasa y bloquear los rodillos de agujas.
• Establezca un cronograma de engrase basado en horas versus días:Para un acoplamiento universal que funcione 8 horas diarias en campos secos y polvorientos, lubrique cada 40 horas de funcionamiento. Para condiciones de barro húmedo, cada 20 horas. Para labranza intensa con ángulos elevados continuos, cada 10 horas. Nuestra fábrica recomienda instalar un engrasador estándar con una tapa a prueba de suciedad.
• Procedimiento de purga adecuado:Al engrasar, gire el acoplamiento universal para alinear las copas de los cojinetes con la entrada de grasa. Bombee grasa hasta que salga lubricante nuevo de los cuatro labios del sello. Esto purga la grasa y el agua viejas contaminadas. Engrasar poco es tan dañino como engrasar demasiado; deténgase cuando vea que sale grasa limpia.
• Inspeccione la integridad del sello antes de cada temporada:Los sellos dañados o endurecidos permiten que entre polvo abrasivo en el área del rodamiento. Nuestro acoplamiento universal utiliza sellos de doble labio con indicador de desgaste. Si el labio presenta grietas o falta la liga de resorte, reemplace el kit de sellos inmediatamente.

Además del engrase de rutina, considere actualizar sistemas de lubricación automática para implementos de uso intensivo, como empacadoras circulares. Nuestra fábrica ha probado que la lubricación automática continua puede aumentar la vida útil del rodamiento del acoplamiento universal en un 200 % porque mantiene una película microscópica entre las agujas y las pistas de rodadura. Otra mejor práctica es almacenar los implementos con el acoplamiento universal en posición recta (0 grados) para evitar que la grasa se desplace hacia un lado. Para el almacenamiento en invierno, recomendamos volver a engrasarlo con un compuesto inhibidor de óxido antes de estacionarlo.

Raydafon Technology Group Co., Limited también ofrece una característica única en nuestro acoplamiento universal de la serie Premium: una tapa de extremo transparente que permite la inspección visual del estado de la grasa. Esta innovación ayuda a los operadores a detectar rápidamente la entrada de agua o grasa ennegrecida (signos de sobrecalentamiento). Los datos del monitoreo de flotas de nuestra fábrica muestran que la inspección visual combinada con una lubricación regular reduce las fallas repentinas de los acoplamientos en un 87 %. Recuerde que un acoplamiento universal bien mantenido no sólo ahorrará costos de reemplazo sino que también evitará daños a la línea motriz de la TDF de su tractor. Ofrecemos un póster con una guía de lubricación completa con cada compra de un acoplamiento universal, porque nuestra misión es maximizar su tiempo de actividad.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cómo puede un acoplamiento universal soportar un par elevado y una desalineación sin romperse?

Respuesta: Un acoplamiento universal utiliza una cruz cruciforme con cuatro muñones endurecidos, cada uno sostenido por un conjunto de cojinetes de agujas dentro de una copa de cojinete. Los rodillos de agujas permiten una rotación de baja fricción incluso cuando los yugos están en ángulo. Al mismo tiempo, el material transversal (normalmente acero aleado con endurecimiento por cementación) resiste las tensiones de corte y flexión procedentes de la transmisión de par. Los acoplamientos universales de alta calidad, como los de Raydafon Technology Group Co., Limited, incorporan rodillos de agujas coronados que evitan la carga en los bordes y distribuyen la tensión de manera uniforme. Esta doble función de rodamiento y eje es lo que permite una desalineación de hasta 25 grados mientras se transmite un par de hasta 3800 Nm sin deformación plástica.

Pregunta 2: ¿Qué pasos de mantenimiento son críticos para evitar que un acoplamiento universal se atasque durante la temporada de cosecha?

Respuesta: Para evitar atascamientos, siga un protocolo de tres pasos: Primero, engrase el acoplamiento universal cada 20 horas de trabajo con grasa de litio EP de alta calidad, asegurándose de que la grasa vieja salga de los cuatro sellos. En segundo lugar, antes de cada temporada, desmonte el acoplamiento e inspeccione la cruz en busca de picaduras o decoloración. En tercer lugar, verifique que los protectores contra el polvo y los sellos estén intactos. Si opera en condiciones de barro, limpie el exterior del acoplamiento universal diariamente para evitar la acumulación de abrasivo cerca de los sellos. Nuestra fábrica también recomienda marcar la orientación del yugo para asegurar el montaje en la misma fase, manteniendo el equilibrio. Un acoplamiento atascado suele deberse a la entrada de agua y al óxido; por lo tanto, almacenar los implementos a cubierto es igualmente importante.

Pregunta 3: ¿Cómo afecta el ángulo de trabajo de un acoplamiento universal a la eficiencia energética de la PTO?

Respuesta: El ángulo de trabajo influye directamente en la eficiencia de la transmisión de potencia y el nivel de vibración. En ángulos pequeños (por debajo de 5 grados), un acoplamiento universal transmite casi el 99 % de la potencia de entrada con una vibración insignificante. A medida que el ángulo aumenta a 15 grados, la eficiencia cae a aproximadamente el 96 % debido a la fricción adicional en los cojinetes de agujas y las fuerzas del par secundario. A 25 grados, un acoplamiento universal típico transmite entre el 92 y el 94 % de la potencia. Sin embargo, nuestro avanzado acoplamiento universal de velocidad constante (CV) mantiene una eficiencia del 98 % incluso a 30 grados. Para la mayoría de los implementos de PTO, recomendamos mantener el ángulo operativo por debajo de 20 grados para evitar la generación excesiva de calor. La pérdida de eficiencia se traduce en un mayor consumo de combustible por acre, por lo que se recomienda ajustar periódicamente la geometría del enganche.

Pregunta 4: ¿Puedo reemplazar un acoplamiento universal desgastado por cualquier marca o necesito dimensiones específicas?

Respuesta: No, debe hacer coincidir parámetros dimensionales específicos: el diámetro del muñón transversal, el diámetro de la copa del rodamiento, la longitud total (bloque a bloque), el tamaño de la estría y la cantidad de dientes, y el método de bloqueo (perno o pasador de resorte). El uso de un acoplamiento universal incompatible provoca un ajuste deficiente, un desgaste acelerado y una posible separación de la línea motriz, lo cual es peligroso. Nuestra fábrica en Raydafon Technology Group Co., Limited proporciona una base de datos de referencia cruzada que cubre más de 3000 números de piezas OEM. Recomendamos medir el acoplamiento existente con un calibrador digital: mida el diámetro de la copa (mm), la longitud entre los yugos y el diámetro del muñón. Envíe estas dimensiones a nuestro equipo técnico y le proporcionaremos el acoplamiento universal que coincida exactamente con una metalurgia mejorada. Nunca fuerce un acoplamiento que no coincida, ya que puede dañar la toma de fuerza o la caja de cambios del implemento.

Pregunta 5: ¿Cuáles son las señales de que un acoplamiento universal está a punto de fallar y cómo evitar el tiempo de inactividad?

Respuesta: Las primeras señales de advertencia incluyen un chirrido o chasquido al girar, vibración que aumenta con la velocidad de la TDF, rayas de óxido visibles alrededor de las tapas de los cojinetes y fugas de grasa sin ningún problema de ajuste. Además, si nota juego al intentar girar los yugos con la mano (movimiento radial de más de 2 mm), los cojinetes de agujas están desgastados. Para evitar el tiempo de inactividad, tenga un acoplamiento universal de repuesto en el sitio y realice una verificación visual y auditiva semanal durante las temporadas altas. Nuestra fábrica recomienda reemplazar el acoplamiento a la primera señal de decoloración cruzada (azulado por el calor) o cualquier sensación de muesca durante la rotación manual. El reemplazo proactivo cada 2000 horas de funcionamiento, incluso sin síntomas, es la estrategia más rentable para proteger la transmisión de su implemento. Para obtener ayuda para seleccionar el repuesto adecuado, comuníquese con Raydafon para obtener un kit de mantenimiento preventivo personalizado.

Conclusión y conclusiones prácticas: ¿Por qué elegir nuestro acoplamiento universal para su granja?

Los acoplamientos universales son los caballos de batalla silenciosos de la agricultura moderna e influyen directamente en la eficiencia del campo, la economía de combustible y la longevidad del equipo. Como hemos demostrado, desde la reducción del estrés y la maximización del torque hasta los protocolos de lubricación adecuados, cada detalle importa. Nuestra fábrica, Raydafon Technology Group Co., Limited, ha pasado dos décadas perfeccionando nuestras líneas de productos de acoplamientos universales para superar los estándares OEM. Incorporamos acero de aleación forjado, sellado avanzado y conjuntos equilibrados de precisión en los que puede confiar en las condiciones más duras. Ya sea que opere un pequeño tractor para viñedos o una cosechadora de orugas de 300 HP, existe una solución de acoplamiento universal que reducirá su costo total de propiedad.

No espere a que una avería perturbe su cosecha. Póngase en contacto con nuestro equipo de ingeniería hoy para recibir una recomendación de tamaño gratuita y una muestra de nuestro acoplamiento universal premium. Cada pedido incluye un registro de mantenimiento digital y soporte técnico de por vida. Mejore la confiabilidad de su maquinaria ahora.Obtener una cotizacióno solicite una consulta en Raydafon Technology Group Co., Limited, su socio en excelencia en transmisión de energía.
