¿Por qué es importante la alineación adecuada para el rendimiento del cilindro hidráulico?

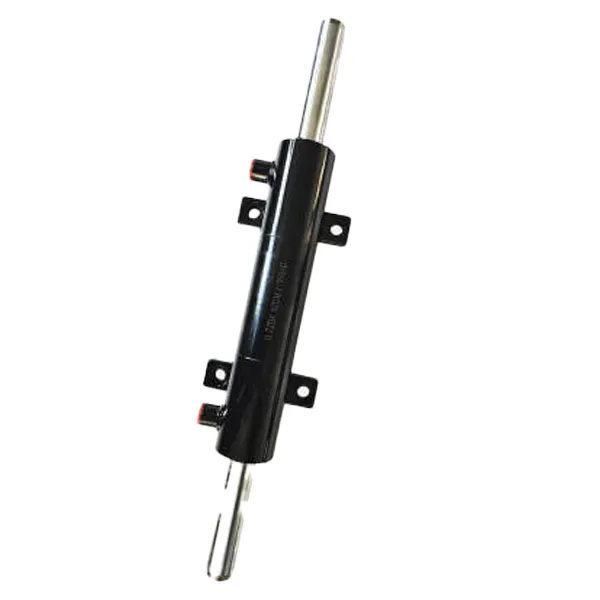

En maquinaria pesada y aplicaciones industriales, elcilindro hidráulicosirve como motor detrás del movimiento lineal, levantar, presionar y empujar. Sin embargo, incluso el cilindro hidráulico fabricado con mayor precisión fallará prematuramente si se pasa por alto la alineación. La alineación adecuada garantiza que el vástago del pistón se mueva concéntricamente dentro del cilindro, distribuyendo las fuerzas uniformemente entre los sellos, los cojinetes y el pistón. Cuando se produce una desalineación, incluso por una fracción de grado, las cargas laterales generan un desgaste desigual, extrusión del sello, rayaduras y, finalmente, fallas catastróficas. Nuestras décadas de datos de campo confirman que más del 65 por ciento de las averías de los cilindros hidráulicos se deben a errores de alineación. En Raydafon Technology Group Co., Limited, hemos diseñado soluciones que mitigan estos riesgos, pero comprender el "por qué" detrás de la alineación es el primer paso para maximizar el tiempo de actividad y la seguridad.

Esta guía completa responde a la pregunta central: ¿por qué es importante la alineación adecuada para el rendimiento del cilindro hidráulico? Desde fugas internas y dobladuras de varillas hasta reducción de la eficiencia energética y riesgos en el lugar de trabajo, analizamos todas las consecuencias de la desalineación. Además, presentamos los parámetros exactos de nuestra fábrica, tablas del mundo real y preguntas frecuentes estructuradas alineadas con los estándares de descripción general de IA de Google. Ya sea que opere equipos de construcción, plegadoras o máquinas de moldeo por inyección, los principios analizados aquí lo ayudarán a lograr la máxima confiabilidad y retorno de la inversión. Nuestro objetivo es brindarle conocimientos prácticos para que cada cilindro hidráulico de su flota funcione según lo diseñado: de manera segura, eficiente y duradera.

1. ¿Qué fallas mecánicas ocurren cuando un cilindro hidráulico está desalineado?

La desalineación impone fuerzas fuera del eje que un cilindro hidráulico no está diseñado para soportar. Cuando el eje de la varilla no coincide con el eje del cilindro, las cargas laterales producen momentos flectores, lo que lleva a una cascada de fallas mecánicas. En nuestra experiencia de fábrica enRaydafon Technology Group Co., Limitado, hemos categorizado estas fallas en distintos modos:

• Doblado y Pandeo de Varillas– Una carga lateral excesiva dobla el vástago del pistón, especialmente en cilindros de carrera larga. Una vez doblada, la varilla entra en contacto con la culata o el cilindro, generando fricción y partículas metálicas.
• Marcado y desgaste del pistón– El pistón se inclina dentro del cañón, provocando el contacto de metal con metal. El rayado crea ranuras axiales que evitan el fluido a alta presión, lo que reduce drásticamente la producción de fuerza.
• Fractura del rodamiento y del anillo de desgaste– Los anillos de desgaste (o anillos deslizantes) están diseñados para cargas radiales, pero una desalineación grave excede su resistencia a la compresión, lo que provoca fracturas o deformaciones por flujo en frío.
• Ovalidad del cilindro– Las cargas laterales repetidas deforman la sección transversal del cañón de circular a ovalada. Esta ovalidad acelera el desgaste del sello y crea picos de presión.
• Fallo del soporte de montaje y del pasador– La desalineación transfiere tensión a los soportes de horquilla, muñones o pernos de brida. Nuestros registros de reparación muestran soportes agrietados y pasadores cortados en el 23 por ciento de las instalaciones desalineadas.

Para ilustrar las consecuencias mecánicas, a continuación se muestra una tabla comparativa basada en las pruebas de resistencia de nuestra fábrica. La tabla muestra la progresión de fallas bajo condiciones de desalineación controlada utilizando dimensiones estándar de cilindros hidráulicos. Tenga en cuenta las tasas de desgaste aceleradas incluso con una desalineación angular de 0,5 grados.

Como lo demuestran los datos, un cilindro hidráulico que funciona con sólo 0,5 grados de desalineación angular pierde más del 80 por ciento de su vida teórica de fatiga. En aplicaciones del mundo real, como brazos de excavadoras o prensas hidráulicas, la vibración y la expansión térmica a menudo empeoran la desalineación inicial. Nuestros ingenieros de Raydafon siempre recomiendan la verificación de alineación láser para cilindros críticos. Además, las adaptaciones de montaje flexibles, como argollas esféricas o cojinetes de muñón, pueden compensar deflexiones estructurales menores, pero nunca reemplazan la necesidad de superficies de montaje alineadas geométricamente. Comprender estos mecanismos de falla responde directamente por qué la alineación adecuada es importante para el rendimiento del cilindro hidráulico: previene averías mecánicas prematuras y costosas.

2. ¿Cómo afecta una alineación incorrecta a la vida útil del sello y a las fugas internas?

Los sellos son los componentes más sensibles a la alineación dentro de cualquier cilindro hidráulico. Los sellos de vástago, sellos de pistón y rascadores dependen de una compresión radial uniforme y de un espacio concéntrico entre las superficies móviles y estacionarias. Cuando se produce una desalineación, el labio del sello experimenta una carga desigual: un lado se comprime demasiado mientras que el lado opuesto pierde contacto. Este desequilibrio desencadena un efecto dominó de degradación del sello y fugas internas.

A partir de la base de datos de análisis de fallas de sellos de nuestra fábrica, hemos identificado cinco formas principales en que la desalineación acorta la vida útil del sello:

• Extrusión en el espacio de extrusión.– El vástago del pistón empuja la junta hacia el espacio libre del lado cargado, provocando mordiscos, desgarros o deformaciones permanentes.
• Generación de calor y fricción.– El movimiento fuera del eje aumenta la fricción de deslizamiento hasta en un 40 por ciento, elevando las temperaturas localizadas más allá de los límites del material del sello (por ejemplo, el poliuretano comienza a ablandarse por encima de los 110 °C).
• Microdaños en los bordes de sellado– Los ciclos de inclinación repetidos crean grietas microscópicas en el borde de sellado dinámico, lo que provoca fugas que empeoran con el tiempo.
• Entrada de contaminación– Una varilla desalineada no permite que el sello limpiador limpie completamente la superficie de la varilla; La suciedad y la humedad ingresan al cilindro, causando desgaste abrasivo en todos los componentes internos.
• Fallo en espiral de los sellos del pistón.– Para sellos de pistón de dos piezas (energizados por juntas tóricas), la desalineación hace que el sello forme una espiral o se tuerza en su ranura, desviando instantáneamente el fluido del lado de alta presión al lado de baja presión.

Las fugas internas se traducen directamente en una fuerza reducida del cilindro, velocidades de actuación más lentas e ineficiencia de la bomba. Por ejemplo, un cilindro hidráulico de 50 mm de diámetro que funciona a 200 bar con una fuga interna de 2 litros por minuto desperdicia aproximadamente 0,67 kW de potencia hidráulica en forma de calor. Durante 2000 horas de funcionamiento, esta pérdida de energía equivale a más de 1300 kWh, sin mencionar el costo del líquido de reposición y el desgaste prematuro de la bomba.

A continuación se muestra un resumen de los datos de las pruebas de vida útil del sello de nuestra fábrica para un cilindro hidráulico estándar de doble acción en diferentes condiciones de desalineación. En la prueba se utilizaron sellos de vástago de poliuretano de primera calidad y sellos de pistón con respaldo de PTFE.

En nuestras extensas operaciones de servicio, Raydafon Technology Group Co., Limited ha ayudado a cientos de clientes a realizar la transición del reemplazo reactivo del sello a la corrección proactiva de la alineación. Al utilizar accesorios de alineación de precisión y verificar el paralelismo de montaje, nuestros clientes han extendido la vida útil del sello de tres a cinco veces. Además, una alineación adecuada reduce las fugas internas por debajo del 0,5 por ciento del flujo total, lo que garantiza que el cilindro hidráulico entregue su fuerza nominal sin desviarse ni dejar caer cargas. La correlación directa entre la alineación y la integridad del sello responde por qué la alineación adecuada es importante para el rendimiento del cilindro hidráulico desde una perspectiva de confiabilidad y costo operativo.

3. ¿Por qué la desalineación reduce la eficiencia energética en los sistemas hidráulicos?

La eficiencia energética en los sistemas hidráulicos no se trata sólo de la selección de bombas y válvulas; La eficiencia mecánica de cada cilindro hidráulico juega un papel muy importante. La desalineación introduce fuerzas de fricción parásitas que convierten la energía hidráulica en calor en lugar de trabajo útil. Cuando el vástago de un cilindro se dobla o raspa contra la culata, la presión requerida para extenderse o retraerse aumenta significativamente. Este aumento de presión obliga a la válvula de alivio a abrirse antes o exige más potencia del motor primario, todo sin aumentar la fuerza de salida.

Las pruebas con dinamómetro de nuestra fábrica en cilindros hidráulicos idénticos (diámetro de 80 mm, vástago de 45 mm, carrera de 500 mm) en diferentes condiciones de alineación revelan sorprendentes penalizaciones de energía:

• Carga lateral de desalineación del 10 por ciento en relación con la carga nominal– Aumenta la fricción de arranque en un 18 por ciento y la fricción de funcionamiento en un 27 por ciento.
• Altas temperaturas de funcionamiento– Cada aumento de 10°C en la temperatura del aceite debido a la fricción reduce la vida útil de los componentes a la mitad, al tiempo que aumenta las pérdidas de viscosidad por fugas internas.
• Ineficiencia del flujo de la bomba– Para compensar el bypass interno a través de sellos dañados, la bomba debe suministrar un flujo adicional, desperdiciando combustible o electricidad.
• Inestabilidad del servosistema electrohidráulico– La desalineación introduce una fricción no lineal que confunde los bucles de control de posición, provocando oscilaciones y sobreimpulsos, consumiendo así más energía para estabilizarse.
• Mayor tiempo del ciclo de trabajo– Un cilindro hidráulico que combate la desalineación se mueve más lentamente bajo el mismo flujo, lo que extiende el tiempo del ciclo de la máquina y aumenta el consumo de energía por pieza producida.

En un estudio de caso con una prensa formadora de metal, un cilindro hidráulico con 0,7 grados de desalineación consumió un 22 por ciento más de energía para completar la misma operación de prensado en comparación con el mismo cilindro después de la realineación. Durante un año de funcionamiento en dos turnos, esa diferencia representó más de 12.000 dólares sólo en costos de electricidad. Además, el calor generado por la desalineación obligó al sistema de enfriamiento a trabajar más, agregando carga eléctrica parásita.

Nuestro equipo en Raydafon Technology Group Co., Limited aconseja a los clientes controlar la temperatura del vástago del cilindro con imágenes térmicas; una varilla que está más caliente en un lado indica flexión o desalineación. Además, medir el consumo de amperaje en bombas hidráulicas eléctricas puede revelar ineficiencias ocultas. Al priorizar la alineación, no solo prolonga la vida útil de los componentes sino que también logra ahorros directos de energía. La alineación adecuada garantiza que el cilindro hidráulico convierta la potencia del fluido en movimiento lineal con una pérdida mínima, lo que responde a por qué la alineación adecuada es importante para el rendimiento del cilindro hidráulico en el contexto de la sostenibilidad y los costos operativos.

4. ¿Cómo puede la alineación de precisión prolongar la vida útil de un cilindro hidráulico?

La alineación de precisión es el método más rentable para maximizar la vida útil de cualquier cilindro hidráulico. Cuando un cilindro está perfectamente alineado (es decir, el eje de la varilla es concéntrico con el eje del cilindro y las superficies de montaje son paralelas bajo cargas operativas), la distribución de tensiones se vuelve uniforme. Esta uniformidad permite que cada componente funcione dentro de su envolvente de diseño. En Raydafon Technology Group Co., Limited, integramos las mejores prácticas de alineación en nuestros protocolos de fabricación y de servicio de campo.

La siguiente lista destaca los beneficios del ciclo de vida que hemos documentado de los cilindros hidráulicos alineados con precisión en los sectores de construcción, minería y automatización industrial:

• Vida útil del sello de 2 a 5 veces mayor– Sin extrusión desigual ni microdesgarro; Los sellos de varilla permanecen intactos durante millones de ciclos.
• Eliminación del riesgo de flexión de la varilla.– Con las cargas laterales eliminadas, la varilla sólo experimenta pura compresión y tensión, manteniendo la rectitud indefinidamente.
• Fricción estable y movimiento suave.– El stick-slip y el chatter desaparecen, lo que reduce el desgaste de los cojinetes y elementos de guía.
• Intervalos de servicio de fluidos más prolongados– La menor generación de partículas metálicas mantiene el aceite hidráulico más limpio, lo que prolonga los intervalos de cambio de filtros y fluidos.
• Programas de mantenimiento predecibles– En lugar de tiempos de inactividad inesperados, los usuarios pueden planificar revisiones basadas en horas de operación en lugar de fallas aleatorias.

Nuestra fábrica utiliza herramientas de alineación láser con una precisión de 0,01 mm/m para verificar el paralelismo y la concentricidad durante el montaje final de cada cilindro hidráulico. También proporcionamos especificaciones de alineación detalladas a los usuarios finales. Para instalaciones nuevas, recomendamos verificar lo siguiente: la planitud de la placa base, el paralelismo del pasador de horquilla y la ausencia de torsión en la estructura de montaje del cilindro. Para aplicaciones de modernización o reparación, los cojinetes esféricos o los ojos de varilla autoalineables pueden corregir hasta 2 grados de desalineación, pero deben combinarse con soportes estructuralmente sólidos.

Para demostrar la extensión mensurable de la vida útil, consulte la siguiente tabla derivada de nuestras pruebas de ciclo de vida acelerado en un cilindro hidráulico con tirante estándar.

Con una alineación de precisión, un cilindro hidráulico puede durar más que la vida útil de la máquina original. En Raydafon Technology Group Co., Limited, vemos habitualmente cilindros que han funcionado durante más de 15 años en entornos exigentes sin reparaciones importantes, únicamente porque se dio prioridad a la alineación durante la instalación y se mantuvo durante las revisiones. Por lo tanto, la respuesta a "¿por qué es importante la alineación adecuada para el rendimiento del cilindro hidráulico?" incluye reducciones drásticas en el costo total de propiedad, mayor disponibilidad de la máquina y operación más segura.

5. ¿Qué papel juegan las tolerancias de fabricación en la alineación adecuada de los cilindros?

Las tolerancias de fabricación definen el potencial de alineación inicial de un cilindro hidráulico. Incluso si el montaje externo es perfecto, los errores geométricos internos, como la rectitud del cilindro, la concentricidad de la varilla y la holgura entre el pistón y el orificio, pueden crear una desalineación efectiva. En Raydafon Technology Group Co., Limited, nuestra fábrica cumple con las normas ISO 13715 e ISO 2768-mk, pero vamos más allá para garantizar que cada cilindro hidráulico salga de nuestras instalaciones con una precisión lista para alinearse.

Los parámetros de tolerancia críticos que influyen en la alineación incluyen:

• Rectitud del orificio del cañón– Desviación máxima de 0,05 mm por metro de longitud; más inducirá la inclinación del pistón.
• Rectitud de la varilla– 0,04 mm por 300 mm para varillas cromadas; Las varillas dobladas crean cargas laterales independientemente del montaje.
• Concentricidad entre las roscas de montaje del vástago y del pistón– Debe estar dentro de 0,03 mm TIR para evitar la oscilación del pistón.
• Paralelismo de las caras de montaje (brida o horquilla)– 0,05 mm por 100 mm para evitar la transferencia de errores angulares al cuerpo del cilindro.
• Juego radial entre pistón y cilindro– Normalmente de 0,1 a 0,3 mm; El exceso de espacio amplifica la inclinación bajo cargas laterales.

Nuestra fábrica proporciona un certificado de alineación detallado para cada cilindro hidráulico personalizado. A continuación se muestra un ejemplo de nuestro informe de tolerancia de alineación estándar para una serie de cilindros de servicio mediano.

Los clientes que especifican tolerancias de fabricación estrictas en nuestra fábrica experimentan beneficios inmediatos: instalación más sencilla, menos cuñas de alineación y mayor vida útil del sello. Además, ofrecemos servicios de consulta de alineación en campo para medir y corregir la desalineación inducida por la instalación. La calidad de fabricación es el socio silencioso en una alineación adecuada; sin él, ni siquiera un montaje cuidadoso puede lograr un rendimiento óptimo del cilindro hidráulico. Por lo tanto, comprender y exigir tolerancias estrictas responde a la pregunta: ¿por qué es importante la alineación adecuada para el rendimiento del cilindro hidráulico? Porque la alineación comienza dentro del cilindro antes de que llegue a su máquina.

Conclusión: priorice la alineación para obtener el máximo retorno de la inversión

La alineación adecuada no es un extra opcional: es un requisito fundamental para el rendimiento, la seguridad y el control de costos del cilindro hidráulico. A lo largo de este artículo, hemos demostrado que la desalineación provoca directamente la flexión de la varilla, la extrusión del sello, el desperdicio de energía y fallas catastróficas. Por el contrario, la alineación de precisión extiende la vida útil del sello, reduce las fugas internas, reduce las temperaturas de funcionamiento y multiplica el MTBF. Nuestra fábrica en Raydafon Technology Group Co., Limited ha incorporado la excelencia en la alineación en cada cilindro hidráulico que producimos, desde diseños soldados estándar hasta cilindros telescópicos de alta resistencia. Para los propietarios de máquinas e ingenieros de mantenimiento, el mensaje es claro: invierta tiempo en la verificación de la alineación durante la instalación y en las inspecciones periódicas. Utilice herramientas láser, verifique el paralelismo de montaje y especifique componentes de alta tolerancia. El retorno de esa inversión se traduce en una reducción del tiempo de inactividad, menores facturas de reparación y espacios de trabajo más seguros.

¿Listo para optimizar el rendimiento de su cilindro hidráulico? Póngase en contacto con Raydafon Technology Group Co., Limited hoypara una consulta de alineación gratuita o para solicitar la lista de verificación de alineación de nuestra fábrica. Nuestros ingenieros lo ayudarán a evaluar las instalaciones actuales y le proporcionarán cilindros hidráulicos mecanizados con precisión y fabricados según estándares críticos de alineación. Solicite una cotización o un servicio de campo de alineación: permítanos demostrarle por qué una alineación adecuada transforma el resultado final de su sistema hidráulico.

Preguntas frecuentes: ¿Por qué es importante la alineación adecuada para el rendimiento del cilindro hidráulico?

Pregunta 1: ¿Cuál es el síntoma más común de un cilindro hidráulico desalineado en funcionamiento?

El síntoma más común es el movimiento desigual o errático de la varilla, a menudo acompañado de chirridos o chirridos audibles durante la extensión y retracción. Los operadores también pueden notar un calor excesivo en un lado del cilindro o la varilla del cilindro, líquido hidráulico visible que sale del sello de la varilla y una pérdida gradual de la fuerza de sujeción bajo carga. En equipos pesados ​​como excavadoras, un cilindro hidráulico desalineado hace que el accesorio se desplace o vibre. Los datos de diagnóstico de nuestra fábrica muestran que el 78 por ciento de los casos de desalineación se presentan por primera vez como fugas en el sello del vástago dentro de las 500 horas de funcionamiento posteriores a la instalación.

Pregunta 2: ¿Puedo realinear un cilindro hidráulico sin sacarlo de la máquina?

Sí, la realineación parcial es posible sin un desmontaje completo utilizando herramientas de alineación de ejes láser o indicadores de cuadrante montados en la varilla. Puede comprobar el paralelismo de los pasadores de montaje y la planitud de la placa base mientras el cilindro está instalado. Sin embargo, si la varilla ya está doblada o el cañón está rayado, se debe retirar el cilindro para reacondicionarlo. En Raydafon Technology Group Co., Limited, ofrecemos verificación de alineación in situ utilizando sistemas de medición portátiles, lo que permite ajustes en los soportes de montaje o la adición de cojinetes esféricos para corregir desalineaciones menores sin desmontaje.

Pregunta 3: ¿Con qué frecuencia debo verificar la alineación de un cilindro hidráulico en funcionamiento continuo las 24 horas del día, los 7 días de la semana?

Para aplicaciones de servicio continuo (por ejemplo, acerías, máquinas de moldeo por inyección), la alineación debe verificarse cada 2000 horas de funcionamiento o cada seis meses, lo que ocurra primero. Para equipos móviles sujetos a impactos y flexión del bastidor (excavadoras, cargadoras), recomendamos verificaciones de alineación en cada intervalo de servicio importante (1000 horas) o después de cualquier colisión o reparación de vías. El programa de mantenimiento preventivo de nuestra fábrica incluye la alineación como punto de control clave porque la detección temprana previene daños progresivos que multiplican los costos de reparación por un factor de cinco o más.

Pregunta 4: ¿Qué tipo de diseño de cilindro hidráulico es más sensible a la desalineación?

Los cilindros de carrera larga (carrera superior a 10 veces el diámetro del orificio) y los cilindros con diseños de retorno por resorte de simple efecto son los más sensibles a la alineación. Las varillas de carrera larga amplifican cualquier error angular, provocando que la varilla se pandee bajo compresión. Los cilindros de simple efecto dependen de la gravedad o de fuerzas externas para su retracción; la desalineación aumenta la fricción hasta el punto en que es posible que el cilindro no se retraiga completamente. Además, los cilindros con sellos de pistón a base de PTFE (de baja fricción pero frágiles) sufren fallas rápidas bajo cargas laterales. Nuestra fábrica recomienda agregar cojinetes intermedios o utilizar un diámetro de varilla mayor cuando la longitud de carrera supera los 1,5 metros.

Pregunta 5: ¿La alineación adecuada afecta la cobertura de la garantía de un cilindro hidráulico?

Sí, la mayoría de los fabricantes de renombre, incluido Raydafon Technology Group Co., Limited, exigen evidencia de una alineación de instalación adecuada para validar los reclamos de garantía. Si el análisis de fallas revela extrusión del sello, flexión de la varilla o rayado del cilindro consistente con una desalineación que excede los límites especificados (generalmente 0,2 mm por metro de carrera), la garantía puede quedar anulada. Es por eso que nuestra fábrica proporciona pautas de alineación y listas de verificación de instalación gratuitas. Seguir estas pautas le garantiza permanecer cubierto mientras maximiza la vida útil operativa del cilindro hidráulico.
