Cilindro de inclinación de montacargas
  • Cilindro de inclinación de montacargasCilindro de inclinación de montacargas
  • Cilindro de inclinación de montacargasCilindro de inclinación de montacargas
  • Cilindro de inclinación de montacargasCilindro de inclinación de montacargas

Cilindro de inclinación de montacargas

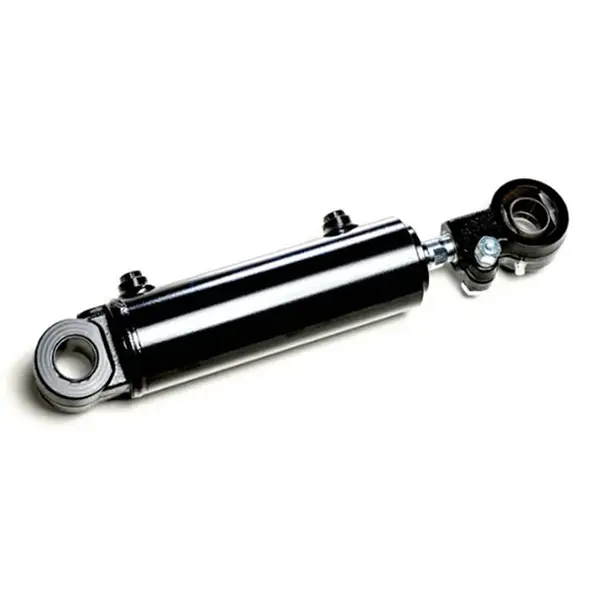

El cilindro de inclinación de montacargas Raydafon es un cilindro hidráulico diseñado a medida para el control de inclinación del mástil de horquilla en montacargas de 1,5 a 18 toneladas. Fabricado en acero de alta resistencia con pistón, cuerpo del cilindro, vástago y juego de sellos combinados. Presión de trabajo 7-14 MPa, sin fluctuaciones de presión bajo carga. Diámetros de orificio estándar de 60 a 100 mm, diámetros de varilla de 25 a 40 mm, carrera de 32 a 193 mm. La fijación por tornillo y la conexión del anillo de retención permiten el reemplazo del sello de aceite en minutos sin quitar el mástil. Adecuado para operaciones de almacén, fábrica y puerto. Diámetro, carrera y distancia de instalación personalizados disponibles para marcas de montacargas OEM. MOQ 50 unidades, plazo de entrega a granel de 25 a 35 días. Envíe el modelo del montacargas, los requisitos de diámetro/carrera y la cantidad para obtener una cotización.
Raydafon OEM · Repuestos para montacargas

Cilindro de inclinación de montacargas personalizado para montacargas de 1,5 a 18 toneladas — Suministro directo del fabricante OEM

El cilindro de inclinación del montacargas es el componente hidráulico que controla la inclinación hacia adelante y hacia atrás del mástil y las horquillas. Raydafon fabrica cilindros de inclinación para montacargas de 1,5 a 18 toneladas utilizando acero de alta resistencia y un juego de pistón/vástago/sello combinado. La presión de trabajo es estable entre 7 y 14 MPa bajo carga. La fijación con tornillos y una conexión de anillo de retención permiten reemplazar el sello de aceite en minutos sin quitar el mástil. Adecuado para carga en almacenes, elevación en fábricas y rotación en puertos.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 toneladas
7-14 MPa Presión de trabajo
Φ60-100 mm Diámetro del agujero
Φ25-40mm Diámetro de la varilla
32-193 milímetros Ataque
3,4-22 kilogramos Peso unitario
Anatomía del producto

Dentro del cilindro de inclinación: 25 piezas combinadas

El cilindro no está ensamblado a partir de herrajes básicos. El pistón, el cuerpo del cilindro, el vástago del pistón y el conjunto de sellos se combinan como un conjunto, de manera similar a la forma en que un instalador experimentado termina a mano un par combinado. Es por eso que el cilindro funciona de manera estable bajo alta presión durante años sin perder presión en el prensaestopas.

Los diferentes tonelajes de carretillas elevadoras utilizan diferentes diámetros interiores y carreras, por lo que el modelo del cilindro de inclinación debe coincidir con el camión. Raydafon almacena y produce siete modelos estándar desde QA20V500 hasta A45M300, y puede producir un modelo personalizado según un dibujo del cliente. Para camiones que necesitan la función de elevación vertical, Raydafon también produce laCilindro de elevación de montacargas.

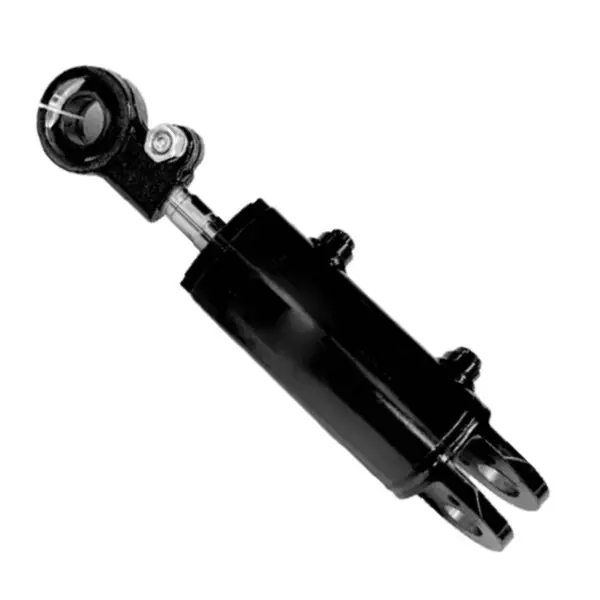

Forklift tilt cylinder parts anatomy
Diagrama de piezas numeradas: 25 componentes coincidentes

Lista de componentes de 25 partes

Las piezas están numeradas a continuación para que coincidan con la vista ampliada. Los números del 1 al 25 corresponden al diagrama de arriba.

01Conjunto de carcasa de cilindro
02vástago del pistón
03Pistón
04Tuerca hexagonal
05Pasadores de chaveta
06Junta tórica
07Anillo trasero
08Sello del agujero
09Anillo de desgaste
10Guía Bush
11Limpiador de polvo
12Anillo en U
13Sello de varilla
14Du Bush
15Junta tórica
16Alambre redondo
17Llavero
18Circlips para eje
19Enchufar
20Pendiente
21Boquilla de engrase
22Tornillo
23Arandelas de resorte
24Tuerca
25Rodamiento esférico

Matriz de modelos estándar: siete combinaciones de diámetro/carrera

Elija el modelo que coincida con el tonelaje y el patrón de montaje de su montacargas, o envíe su plano OEM para una construcción personalizada. Todos los modelos enumerados a continuación comparten la misma arquitectura de pistón/vástago/sello coincidente.

Número de dibujo Diámetro interior ΦD Varilla Φd Trazo S Instalar. l Presión Puerto Peso
QA20V500-405000-000 Φ60 Φ30 32 109 18MPa 2-M14×1.5 3,4 kilogramos
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kilogramos
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1.5 17 kilogramos
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kilos
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kilos
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kilos
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1.5 22 kilos

¿No encuentras tu modelo? Envíe el número de dibujo OEM o una muestra física. Raydafon realiza ingeniería inversa, produce una muestra y cotiza el lote en el mismo dibujo. Para conocer la gama más amplia de cilindros hidráulicos para montacargas, consulte laCilindro hidráulico de carretilla elevadoracategoría.

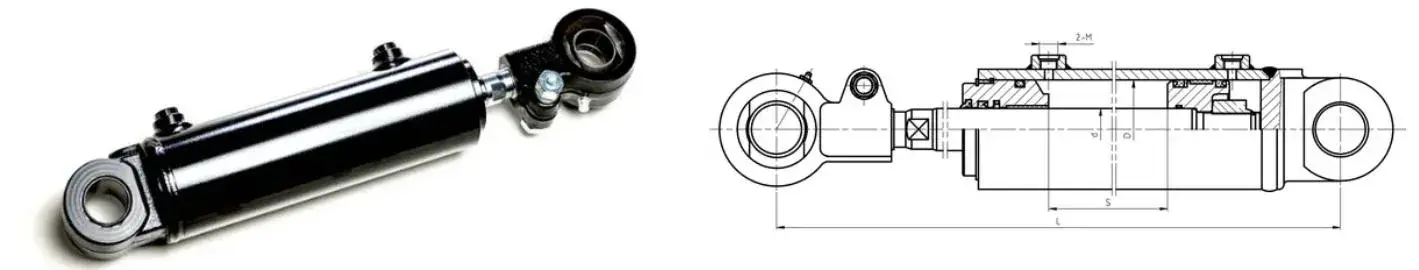

Forklift tilt cylinder dimension drawing 1
Modelo QA20V500-405000-000 · Φ60 × Φ30 × 32 carrera

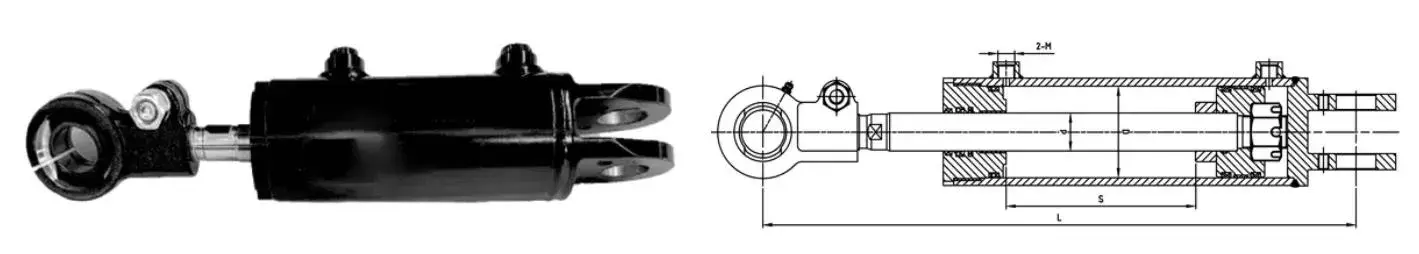

Forklift tilt cylinder dimension drawing 2
Modelos S16N450 / RTE35M300 / A15N450

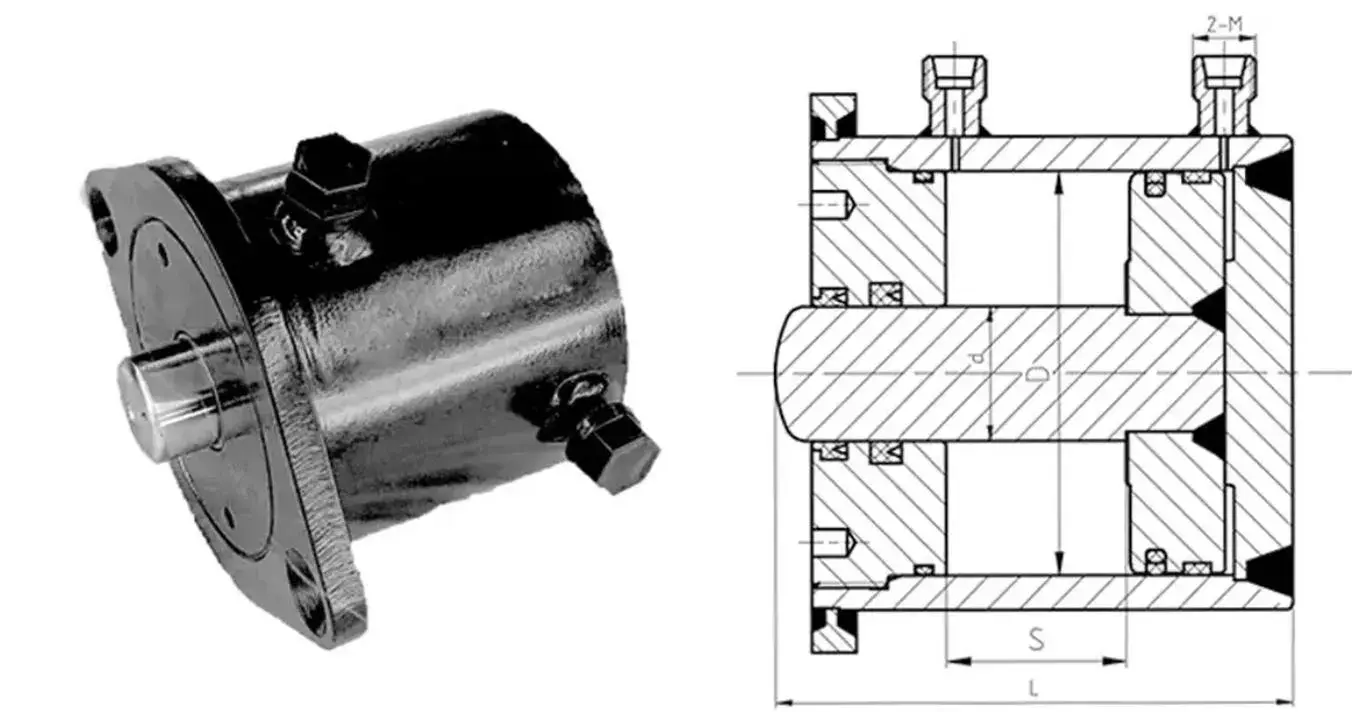

Forklift tilt cylinder dimension drawing 3
Modelos A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Descripción general de la instalación: patrón de montaje y dimensiones de la interfaz
Principio de funcionamiento

Cómo el cilindro de inclinación mueve el mástil

El cilindro de inclinación empuja el pistón en un movimiento alternativo que hace que el mástil se incline hacia adelante y hacia atrás. El aceite hidráulico ingresa por uno de los dos puertos en la base del cilindro; el vástago del pistón se extiende y empuja el mástil hacia adelante, o se retrae y tira del mástil hacia atrás. A diferencia de otros componentes hidráulicos, este cilindro funciona suavemente en ambas direcciones porque las superficies del orificio y la varilla coinciden con el juego de sellos.

En cargas pesadas o irregulares, el operador utiliza la función de inclinación para nivelar la carga antes de levantarla. El control preciso del ángulo es lo que evita que la carga se desplace y mantiene estable el camión. Raydafon prueba el cilindro de inclinación bajo una presión de trabajo de 7 a 14 MPa para confirmar que la respuesta se mantiene suave bajo carga completa.

Ventajas de los cilindros de inclinación para montacargas Raydafon

01

Estable bajo alta presión

El juego de pistón, varilla y sello combinados mantiene la presión estable entre 7 y 14 MPa. Sin fluctuaciones bajo carga pesada o durante turnos de trabajo largos.

02

Compuesto de sellado resistente al desgaste

Los sellos están hechos de un compuesto resistente al desgaste con baja fuga de aceite y bajo desgaste. Fiable en almacenes polvorientos o ambientes húmedos.

03

Diseño de mantenimiento rápido

La fijación por tornillo y la conexión del anillo de retención permiten el reemplazo del sello de aceite en minutos. No es necesario retirar todo el mástil del camión.

04

Siete modelos estándar

Diámetro interior de Φ60 a Φ100, varilla de Φ25 a Φ40, carrera de 32 a 193 mm. Cubre la mayoría de las aplicaciones de montacargas de 1,5 a 18 toneladas sin un pedido de herramientas personalizado.

05

Soporte OEM

Enviar marca y modelo del montacargas, o número de plano. Raydafon aplica ingeniería inversa, toma muestras y cotiza un lote personalizado en el mismo dibujo.

06

Suministro directo de fábrica

Producido en la propia planta de Raydafon. Los clientes tratan con el fabricante, no con el comerciante. Respuesta postventa rápida y calidad de lote estable.

Dónde se utilizan los cilindros de inclinación de montacargas

  • A
    Carga y descarga de almacén

    Carga de contenedores, recogida de palés y traslado de estanterías donde el operador necesita nivelar la carga antes de levantarla. El control preciso del ángulo evita que la carga se desplace.

  • B
    Operaciones de elevación en fábrica.

    Cargas industriales pesadas o irregulares donde el montacargas necesita inclinar el mástil hacia adelante o hacia atrás para equilibrar la carga durante el ciclo de elevación.

  • C
    Volumen de negocios portuario y logístico

    Entornos de ciclos continuos de trabajo pesado donde el cilindro de inclinación funciona miles de ciclos por turno. Los sellos combinados y el bajo desgaste lo mantienen funcionando sin fugas.

  • D
    Distribución de posventa y repuestos.

    Distribuidores de montacargas y proveedores de posventa que necesitan un cilindro de inclinación confiable equivalente al OEM para camiones de 1,5 a 18 toneladas. Existencias en almacén y producción personalizada disponibles.

Hoja de especificaciones del pedido

Cobertura de tonelaje
Carretillas elevadoras de 1,5 a 18 toneladas
Presión de trabajo
7-14 MPa (pico probado hasta 18,1 MPa en modelos seleccionados)
Diámetro del agujero
Φ60 a Φ100 mm
Diámetro de la varilla
Φ25 a Φ40 mm
Ataque
32 a 193 milímetros
Distancia de instalación
109 a 565 milímetros
Peso unitario
3,4 a 22 kilos
Puerto/interfaz
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Asamblea
Fijación por tornillo + conexión de anillo de retención para un rápido reemplazo del sello
Juego de juntas
Limpiador de polvo, junta en U, junta de varilla, junta de orificio, junta trasera, junta tórica, junta de desgaste, casquillo du
Personalización
Diámetro interior, varilla, carrera, distancia de instalación y tipo de puerto personalizados; Embalaje OEM y etiqueta privada
Cantidad mínima de pedido
50 unidades por modelo
Plazo de entrega a granel
25-35 días después del depósito y aprobación del dibujo
Base de cotización
Modelo y tonelaje del montacargas, requisito de diámetro/carrera, tamaño del puerto, cantidad, puerto de destino

Cómo se mueve su pedido a través de Raydafon

  1. 01

    Resumen de solicitud

    Envíe la marca y el modelo del montacargas, el tonelaje, el diámetro/varilla/carrera requerida, el tamaño del puerto, la cantidad y el puerto de destino.

  2. 02

    Selección de modelo

    Raydafon confirma si se adapta un modelo estándar (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) o si se requiere una construcción personalizada.

  3. 03

    Aprobación de muestras y dibujos

    Para construcciones personalizadas, Raydafon aplica ingeniería inversa a la pieza OEM, produce una muestra y confirma el diámetro, la carrera, la distancia de instalación y las dimensiones del puerto con el comprador.

  4. 04

    Mecanizado de cuerpos de cilindros y varillas

    El cuerpo del cilindro de acero de alta resistencia está pulido hasta alcanzar la tolerancia. El vástago del pistón está rectificado y cromado duro para resistir el desgaste.

  5. 05

    Montaje y prueba de presión

    Se ensamblan el pistón, los sellos, el casquillo guía y la horquilla. El cilindro se somete a pruebas de presión para detectar fugas y una carrera suave a la presión nominal.

  6. 06

    Embalaje y envío

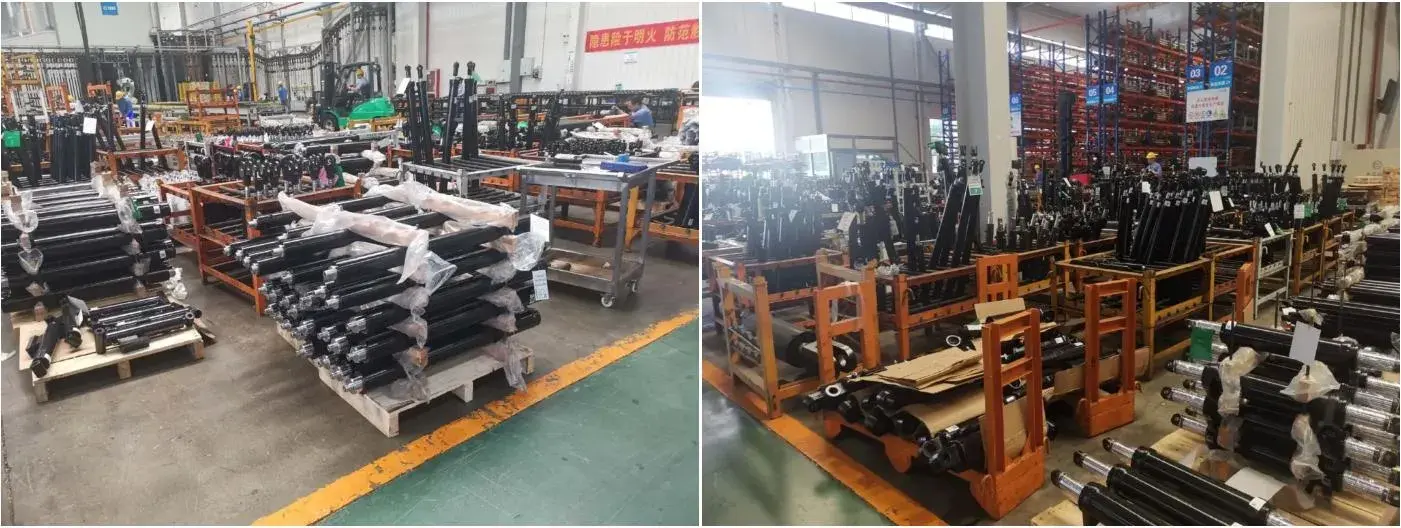

    Los cilindros se embalan en cajas de madera con aceite antioxidante y tapas protectoras. Enviado por mar, aire o expreso con lista de embalaje, factura e informe de inspección.

Documentación y soporte de calidad

  • ✓
    Certificado de materiales

    Certificado de material del cuerpo del cilindro y de la varilla, hoja de datos del compuesto de sellado proporcionada con cada envío.

  • ✓
    Informe de prueba de presión

    Cada cilindro se somete a prueba de presión a la presión nominal antes del embalaje. Se registran las fugas, la suavidad de la carrera y el ajuste del puerto.

  • ✓
    Registro de inspección dimensional

    Diámetro, varilla, carrera, distancia de instalación y dimensiones de puerto registradas según las especificaciones solicitadas o el plano del cliente.

  • ✓
    Embalaje de exportación

    Caja de madera con aceite antioxidante y tapas protectoras. Grandes lotes de cilindros paletizados y flejados para transporte marítimo.

Preguntas frecuentes

¿Qué es un cilindro de inclinación de un montacargas?

Un cilindro de inclinación de montacargas es un cilindro hidráulico que controla la inclinación hacia adelante y hacia atrás del mástil y las horquillas. Es uno de los componentes principales del sistema hidráulico del montacargas, junto con el cilindro de elevación y el cilindro de dirección. Cuando el operador mueve la palanca de inclinación, el cilindro se extiende o retrae, lo que hace girar el mástil sobre su pivote inferior y cambia el ángulo de la horquilla.

¿Qué rango de tonelaje cubre Raydafon?

Raydafon produce cilindros de inclinación para montacargas de 1,5 a 18 toneladas. Los modelos estándar cubren diámetros de orificio de Φ60 mm a Φ100 mm, diámetros de varilla de Φ25 mm a Φ40 mm y carreras de 32 mm a 193 mm. Diámetro y carrera personalizados están disponibles para marcas de montacargas OEM.

¿Qué presión de trabajo puede soportar el cilindro?

El cilindro está clasificado para una presión de trabajo de 7 a 14 MPa en toda la gama de modelos estándar, con una capacidad de presión máxima probada a 18,1 MPa en modelos específicos como S16N450-600000-001Z y RTE35M300-600000-500.

¿Qué materiales y sellos se utilizan?

La carcasa del cilindro y el vástago del pistón están fabricados en acero de alta resistencia. El juego de sellos incluye un limpiador de polvo, una junta en U, un sello de varilla, un sello de orificio, un anillo posterior, una junta tórica, un anillo de desgaste y un casquillo doble. Los sellos utilizan un compuesto resistente al desgaste, lo que reduce las fugas de aceite y el desgaste en almacenes polvorientos o ambientes húmedos.

¿Qué tan difícil es el mantenimiento?

El cilindro utiliza fijación por tornillo y una conexión de anillo de retención. El personal de mantenimiento puede reemplazar el sello de aceite o solucionar problemas del cilindro desatornillando los tornillos y quitando el anillo de retención. Esto se puede hacer en minutos sin quitar todo el mástil del montacargas.

¿Puede Raydafon producir cilindros OEM para una marca de montacargas específica?

Sí. Raydafon admite la producción OEM según un dibujo del cliente o una muestra existente. Envíe la marca y el modelo del montacargas, el diámetro del orificio, el diámetro de la varilla, la carrera, la distancia de instalación, el tamaño y la cantidad del puerto, y Raydafon le cotizará un cilindro de inclinación personalizado.

¿Cuál es el MOQ y el plazo de entrega?

La MOQ es de 50 unidades por modelo. El plazo de entrega a granel es de 25 a 35 días después del depósito y la aprobación del dibujo, según la complejidad del modelo y la cantidad del pedido.

¿Cómo solicito una cotización?

Envíe el modelo y tonelaje de su montacargas, el diámetro del orificio requerido, el diámetro de la varilla, la carrera, la distancia de instalación, el tamaño del puerto, la cantidad y el puerto de destino. Raydafon responderá con una cotización FOB Ningbo, plazo de entrega y detalles de embalaje.

¿Listo para obtener cilindros de inclinación para montacargas personalizados?

Envíe el modelo y tonelaje de su montacargas, requisitos de diámetro/carrera, tamaño del puerto y cantidad del pedido. Raydafon confirmará el modelo o diseñará una versión personalizada y luego ofrecerá una cotización FOB Ningbo con el plazo de entrega y los detalles del embalaje.

Solicitar cotización ahora
Enviar Consulta
