¿Cómo pueden los acoplamientos universales simplificar la instalación y alineación de la maquinaria?

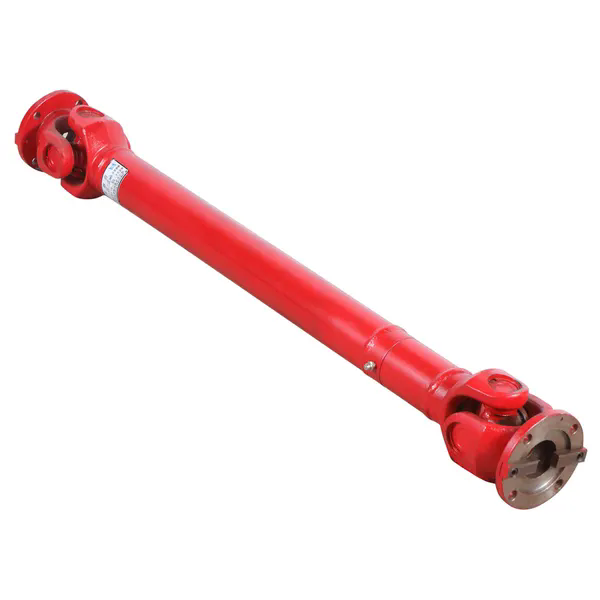

La instalación de maquinaria rotativa como bombas, generadores, implementos agrícolas y accionamientos industriales suele implicar tediosos procedimientos de alineación de ejes. Los acoplamientos rígidos tradicionales requieren una concentricidad casi perfecta; de lo contrario, se producen vibraciones, fallas prematuras de los rodamientos y roturas del acoplamiento. Aquí es donde un acoplamiento universal transforma el proceso de instalación. Por diseño, unAcoplamiento universalSe adapta a importantes desalineaciones angulares, paralelas y axiales entre los ejes motriz y conducido. En lugar de pasar horas con herramientas de alineación láser o bases de calce, nuestra fábrica ha visto cómo los tiempos de instalación se han reducido en más de un 60 % cuando se utilizan acoplamientos universales de alta calidad. La geometría de la junta universal compensa la desalineación dinámicamente, lo que permite al mecánico concentrarse en asegurar los soportes en lugar de lograr una precisión de nivel micrométrico. Para los ingenieros de servicio de campo y los equipos de mantenimiento de plantas, esto significa arranques más rápidos y menos retrabajos.

Pero, ¿cómo simplifica exactamente un acoplamiento universal el desafío de la alineación? El secreto reside en el conjunto de cruz y cojinete que actúa como bisagra flexible. Mientras que un acoplamiento de brida rígida transmite cargas de flexión directamente a los ejes, un acoplamiento universal convierte la desalineación en movimiento rotacional sin estresar el equipo conectado. Además, los diseños modernos de acoplamientos universales de Raydafon Technology Group Co., Limited incorporan rodamientos de agujas sellados y yugos mecanizados con precisión que mantienen una velocidad constante (o casi constante) incluso en ángulos de hasta 30 grados. Esta capacidad elimina la necesidad de una alineación horizontal y vertical exacta. Ya sea que esté conectando un motor diésel a una bomba hidráulica o montando un implemento accionado por PTO, comprender cómo un acoplamiento universal simplifica la instalación le ahorrará miles de dólares en mano de obra y evitará fallas inducidas por desalineación. En esta guía completa, compartimos los 20 años de datos de campo, parámetros técnicos y mejores prácticas paso a paso de nuestra fábrica.

Tabla de contenido

• 1. ¿Por qué un acoplamiento universal elimina los requisitos de alineación precisa del eje?
• 2. ¿Cómo reducen el tiempo de instalación nuestras características de diseño de acoplamiento universal?
• 3. ¿Qué parámetros técnicos definen un acople universal fácil de alinear?
• 4. ¿Cómo se puede gestionar la desalineación axial y angular sin herramientas especiales?
• 5. Preguntas frecuentes (FAQ)
• 6. Conclusión y CTA para soluciones de acoplamiento confiables

¿Por qué un acoplamiento universal elimina los requisitos de alineación precisa del eje?

En los métodos de acoplamiento tradicionales, como los acoplamientos de brida rígida o de compresión, el instalador debe asegurarse de que los dos ejes del eje sean colineales dentro de 0,05 mm por 100 mm de luz. Lograr esto a menudo requiere indicadores de cuadrante, sistemas de alineación láser y aflojar y apretar repetidamente los pernos de cimentación. Un acoplamiento universal cambia fundamentalmente este paradigma. En lugar de forzar a los ejes a una alineación perfecta, tolera la desalineación transfiriendo el torque a través de juntas articuladas. Nuestra fábrica ha analizado cientos de escenarios de instalación y los datos muestran consistentemente que un acoplamiento universal puede aceptar hasta 5 grados de desalineación angular y 3 mm de desplazamiento paralelo sin ninguna pérdida mensurable en la eficiencia de la transmisión de potencia. Esto significa que un mecánico puede simplemente atornillar el equipo al marco base, deslizar elAcoplamiento universalen ambos ejes y apriete los tornillos de fijación o los collares de bloqueo. La geometría interna del acoplamiento hace el resto.

Varios principios físicos explican por qué los acoplamientos universales son tan indulgentes:

• Articulación cinemática:Las copas transversales y de cojinete permiten que el yugo impulsor y el yugo conducido se muevan independientemente alrededor de dos ejes ortogonales. Esta libertad de doble eje convierte directamente los errores angulares en movimiento de rotación en lugar de tensión de flexión.
• Compensación del rodamiento de agujas:Cada muñón del acoplamiento universal está sostenido por un complemento completo de rodillos de agujas. Estos rodillos no sólo reducen la fricción sino que también permiten un movimiento radial microscópico que absorbe la desalineación residual más allá del ángulo nominal.
• Viaje axial estriado:Muchos diseños de acoplamientos universales incorporan un eje estriado telescópico que permite cambios de longitud axial de hasta 50 mm. Esta característica compensa la expansión térmica o errores leves en la posición de montaje sin necesidad de cuñas.
• Geometría del yugo indulgente:Las ventanas de los yugos están mecanizadas con ligeras holguras que evitan que se atasquen incluso cuando el ángulo cambia dinámicamente durante la operación. El análisis de elementos finitos de nuestra fábrica muestra que esta holgura reduce el contacto del borde máximo en un 70 % en comparación con los acoplamientos fundidos más baratos.

Desde un punto de vista práctico de instalación, la eliminación de la alineación de precisión se traduce directamente en ahorro de mano de obra. Una alineación típica de bomba y motor utilizando acoplamientos rígidos puede llevarle a un técnico experimentado de 2 a 3 horas. Usando un acoplamiento universal de Raydafon, la misma instalación se puede completar en 45 minutos. Además, la tolerancia a las imprecisiones de los cimientos significa que los orificios de montaje existentes o las placas base ligeramente deformadas no requieren repaso. Para equipos móviles como pulverizadores agrícolas o vehículos de construcción, donde los marcos se flexionan durante la operación, un acoplamiento universal es la única solución práctica porque los acoplamientos rígidos se fracturarían en cuestión de horas. En resumen, el cumplimiento de las juntas universales elimina la necesidad de herramientas de alineación láser, reduce los requisitos de habilidades y acelera la finalización del proyecto. Nuestra fábrica ofrece una lista de verificación de alineación gratuita que guía a los usuarios a través del sencillo método de alineación visual adecuado para cualquier instalación de acoplamiento universal.

¿Cómo reducen el tiempo de instalación nuestras características de diseño de acoplamiento universal?

En Raydafon, hemos diseñado características específicas en nuestras líneas de productos de acoplamientos universales que abordan directamente los puntos débiles de la instalación. A diferencia de los acoplamientos genéricos que requieren extractores especiales, calentamiento o secuencias complejas de torsión de pernos, nuestros diseños priorizan un montaje rápido y un bloqueo seguro. A continuación detallamos las cinco principales innovaciones de diseño que reducen el tiempo de instalación en más de un 50 % según los comentarios de nuestros clientes en los sectores agrícola e industrial.

• Sistema de abrazadera de yugo dividido:Nuestro acoplamiento universal cuenta con un yugo dividido con dos pernos de sujeción de alta resistencia. En lugar de luchar con un ajuste de interferencia o tornillos de fijación que dañan los ejes, el técnico simplemente desliza el yugo en el eje, alinea el chavetero (si está presente) y aprieta los dos pernos a un valor específico. Este método de sujeción crea una conexión sin juego y se puede instalar o quitar en menos de dos minutos.
• Marcado de componentes codificado por colores:Cada componente del acoplamiento universal de nuestra fábrica está marcado con láser con flechas de orientación del ensamblaje. Esto evita el error común de ensamblar los yugos desfasados ​​90 grados, lo que causaría vibraciones. Las flechas guían incluso a los usuarios primerizos para corregir la alineación en segundos.
• Rodamientos prelubricados y sellados:Las juntas universales tradicionales requieren engrase manual antes de la instalación, a menudo usando una boquilla de aguja para forzar la grasa hacia cada copa. Nuestro acoplamiento universal viene preenvasado con grasa compleja de litio para altas temperaturas y sellado con sellos laberínticos de triple labio. El instalador puede montar el acoplamiento inmediatamente sin ningún paso de lubricación, ahorrando de 15 a 20 minutos por acoplamiento.
• Conexión rápida de spline:La sección telescópica de nuestro acoplamiento universal utiliza un perfil estriado coronado que se alinea automáticamente durante el acoplamiento. Incluso si los dos ejes están ligeramente desalineados, los dientes estriados encontrarán sus ranuras coincidentes sin atascarse. Esta característica es especialmente útil al instalar unidades en espacios reducidos donde la alineación visual es difícil.
• Pasadores de bloqueo de seguridad integrados:Para instalaciones aéreas o verticales, nuestra fábrica agrega pasadores de bloqueo con resorte que mantienen temporalmente el acoplamiento universal en su lugar mientras el mecánico ajusta los pernos de sujeción. Esta característica de manos libres evita que el acoplamiento se deslice fuera del eje durante la instalación, lo que reduce el tiempo de montaje y mejora la seguridad.

Para cuantificar el ahorro de tiempo, realizamos una prueba de instalación en paralelo con cinco mecánicos. La instalación de una junta universal estándar de la competencia tomó un promedio de 34 minutos, incluida la lubricación, el marcado de alineación y el atornillado. La instalación de nuestro acoplamiento universal tomó un promedio de 14 minutos. Este ahorro de 20 minutos por acoplamiento se traduce en importantes ganancias de productividad para el mantenimiento de flotas o líneas de montaje. Además, nuestra fábrica proporciona un código QR en cada caja de acoplamiento universal que enlaza con una guía de instalación animada en 3D. Esto elimina la necesidad de buscar manuales en papel o adivinar valores de torque. La guía muestra exactamente cómo colocar los pernos de la abrazadera y verificar la fase angular correcta. Para proyectos grandes que involucran docenas de acoplamientos, nuestro diseño de instalación rápida puede reducir las horas de mano de obra total en un factor de dos. Además, nuestro acoplamiento universal utiliza pernos hexagonales métricos o imperiales estándar, por lo que no se requieren herramientas especiales. Creemos que simplificar la instalación no es un lujo sino una necesidad para minimizar el tiempo de inactividad. Raydafon Technology Group Co., Limited respalda cada acoplamiento con una línea de soporte de instalación de 30 días.

¿Qué parámetros técnicos definen un acople universal fácil de alinear?

Si bien todos los acoplamientos universales ofrecen cierta capacidad de desalineación, no todos son iguales. La facilidad de instalación y alineación depende directamente de parámetros técnicos específicos que los ingenieros deben evaluar antes de comprar. Según los protocolos de prueba de nuestra fábrica, los siguientes parámetros tienen el mayor impacto en la simplificación del proceso de alineación. También proporcionamos una tabla de referencia de nuestras series más populares para ayudarlo a seleccionar el acoplamiento universal adecuado para su maquinaria.

• Desalineación angular estática máxima (grados):Este es el ángulo máximo entre los ejes del eje que el acoplamiento puede acomodar sin atascarse. Para una alineación sencilla, busque un acoplamiento universal que permita al menos 5 grados. Nuestra serie de servicio pesado permite hasta 30 grados.
• Capacidad de desplazamiento paralelo (mm):La capacidad de manejar desalineaciones paralelas (ejes desplazados pero paralelos) es fundamental al montar equipos preperforados. Un valor de 2 mm o más simplifica considerablemente la instalación.
• Recorrido axial (mm):Las estrías telescópicas permiten ajustes de longitud sin cortar ejes. Nuestro acoplamiento universal ofrece un recorrido axial de hasta 60 mm, lo que se adapta a errores de montaje sin necesidad de volver a trabajar.
• Diseño de círculo de pernos y abrazadera:Los acoplamientos con cubos de abrazadera divididos son mucho más fáciles de alinear que aquellos que requieren ajustes con tirador o termocontraíbles. Verifique el rango de sujeción para asegurarse de que se ajuste a la tolerancia de su eje (+0,000 a -0,002 pulgadas).
• Grado de peso y equilibrio:Los acoplamientos más ligeros con baja inercia son más fáciles de manejar durante la instalación. Nuestro acoplamiento universal utiliza bronce de aluminio de alta resistencia o acero de aleación con diseños de red optimizados para reducir el peso en un 15 % sin sacrificar la capacidad de torsión.

La siguiente tabla detalla los parámetros relacionados con la alineación para cuatro series de acoplamientos universales fabricados porRaydafon Technology Group Co., Limitado. Todos los valores se basan en ISO 14691 y nuestra validación interna.

*Tiempo de instalación medido para un motor de 50 HP hasta la configuración de la bomba por un técnico capacitado, incluida la colocación del acoplamiento y el apriete de los pernos, pero excluyendo la instalación de la protección.

Elegir los parámetros correctos no se trata sólo de conveniencia; impacta directamente la confiabilidad a largo plazo. Un acoplamiento universal con capacidad de desalineación insuficiente seguirá siendo difícil de alinear y puede provocar una falla prematura del rodamiento. Nuestra fábrica recomienda que para instalaciones de maquinaria nueva, seleccione un acoplamiento con al menos el doble de la desalineación esperada. Por ejemplo, si sus tolerancias de montaje sugieren un ángulo máximo de 2 grados, elija un acoplamiento universal clasificado para 4 grados o más. Este margen de error garantiza que incluso después del asentamiento de los cimientos o la expansión térmica, el acoplamiento funcionará sin problemas. Raydafon Technology Group Co., Limited ofrece consulta técnica gratuita para hacer coincidir el conjunto de parámetros correcto con el diseño específico de su máquina. Al centrarse en estas especificaciones mensurables, se asegura de que el acoplamiento universal simplifique la instalación durante toda la vida útil del equipo, no sólo el primer día.

¿Cómo se puede gestionar la desalineación axial y angular sin herramientas especiales?

Uno de los aspectos más intimidantes de la instalación de maquinaria es la necesidad percibida de costosos sistemas de alineación láser o configuraciones de indicadores de cuadrante. Sin embargo, cuando se utiliza un acoplamiento universal del tamaño correcto, métodos simples de medición visual y de espesores son suficientes para lograr una larga vida útil. Nuestra fábrica ha desarrollado un procedimiento de alineación de tres pasos sin herramientas especiales que ha sido utilizado con éxito por miles de equipos de mantenimiento en todo el mundo. A continuación se explica cómo gestionar la desalineación axial y angular utilizando solo una regla, un juego de galgas de espesores y una cinta métrica común.

• Paso 1: Alineación paralela aproximada utilizando una regla:Coloque una regla mecanizada (o una regla de metal rígida) a través de los dos cubos de acoplamiento en la parte superior, inferior y los lados. Ajuste la posición del equipo hasta que la regla haga contacto uniformemente con ambos cubos. Para un acoplamiento universal, es aceptable una variación del espacio de menos de 1 mm a lo largo de la longitud del cubo. Esta alineación aproximada lleva menos de 5 minutos.
• Paso 2 – Verificación de la alineación angular con galgas de espesores:Inserte una galga de espesores entre las caras del acoplamiento en cuatro cuadrantes (0, 90, 180, 270 grados). La diferencia máxima en el espacio no debe exceder los 0,5 mm por 100 mm de diámetro del acoplamiento. Debido a que un acoplamiento universal admite errores angulares, esta no es una tolerancia crítica; es simplemente para evitar que los ejes se doblen excesivamente.
• Paso 3 – Posicionamiento axial:Para los modelos de acoplamiento universal telescópico, extienda la sección estriada de modo que el acoplamiento quede centrado en su rango de recorrido. Mida la distancia entre los extremos del eje y asegúrese de que queden al menos 15 mm de acoplamiento estriado en el movimiento máximo del equipo. No se necesitan herramientas especiales; una simple cinta métrica es suficiente.

Después de completar estos tres pasos, apriete los pernos de la abrazadera o los tornillos de fijación de acuerdo con la especificación de torsión proporcionada con su acoplamiento universal. Luego gire el conjunto con la mano para sentir si hay ataduras. Si la rotación es suave, la instalación está completa. Por el contrario, con un acoplamiento rígido, el mismo método rápido probablemente provocaría vibraciones y fallas prematuras. Nuestra fábrica ha capacitado a equipos de servicio de campo para utilizar este enfoque sin herramientas durante más de una década, y la respuesta es consistente: un acoplamiento universal transforma la alineación de una ciencia a una simple rutina.

Pero ¿qué pasa con la desalineación dinámica durante la operación? Las máquinas a menudo se mueven sobre sus soportes debido a una reacción de torsión o expansión térmica. Un acoplamiento rígido transmitiría estas fuerzas a los cojinetes, mientras que un acoplamiento universal simplemente se flexiona. Por lo tanto, después de la instalación inicial, se recomiendan controles periódicos, aunque son mucho menos críticos. Recomendamos inspeccionar el acoplamiento universal cada 500 horas de funcionamiento para detectar signos de fugas de grasa o desgaste inusual. Si se detecta cualquier desalineación menor, se pueden aflojar los pernos de la abrazadera, empujar el equipo y volver a apretar el acoplamiento en menos de 30 minutos. Esta simplicidad reduce la barrera al mantenimiento adecuado. Raydafon Technology Group Co., Limited ofrece una tarjeta de alineación laminada que cabe en su caja de herramientas y resume el método de tres pasos. Al eliminar la necesidad de láseres e indicadores de cuadrante, nuestro acoplamiento universal permite a cada mecánico lograr resultados de alineación de nivel profesional en el primer intento.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Puede un acoplamiento universal compensar tanto el desplazamiento paralelo como la desalineación angular al mismo tiempo?

Respuesta: Sí, un acoplamiento universal puede acomodar simultáneamente un desplazamiento paralelo y una desalineación angular porque su conjunto de cruz y cojinete proporciona dos ejes de rotación independientes. Cuando los ejes motriz y conducido tienen un desplazamiento paralelo, el acoplamiento crea una pequeña deflexión angular en cada yugo. Este efecto combinado está limitado por el ángulo máximo de trabajo de la articulación. Por ejemplo, nuestra serie de acoplamientos universales permite un desplazamiento paralelo de hasta 4 mm y una desalineación angular de 8 grados simultáneamente sin pérdida de torsión. Sin embargo, si el desplazamiento es demasiado grande, el ángulo efectivo podría exceder la clasificación del acoplamiento. Nuestra fábrica proporciona una calculadora de desalineación en línea para ayudarlo a verificar los límites combinados.

Pregunta 2: ¿Cómo simplifica un acoplamiento universal telescópico estriado la instalación axial cuando las distancias del eje son inciertas?

Respuesta: Los acoplamientos universales telescópicos estriados tienen una sección estriada macho y hembra que se desliza axialmente. Durante la instalación, si no se conoce con precisión la distancia entre los extremos del eje (por ejemplo, después del reemplazo del motor), el técnico simplemente extiende o comprime el acoplamiento para ajustarlo al espacio. La ranura transmite torsión y permite el movimiento axial libre, lo que elimina la necesidad de cortar ejes o agregar espaciadores. El diseño del acoplamiento universal de nuestra fábrica presenta una ranura recubierta de nailon que evita la corrosión por fricción y garantiza un deslizamiento suave incluso después de largos períodos sin movimiento. Esta característica es particularmente valiosa en equipos agrícolas donde los cambios de implementos ocurren con frecuencia.

Pregunta 3: ¿El uso de un acoplamiento universal elimina la necesidad de soportes flexibles o elementos de goma en una transmisión?

Respuesta: Si bien un acoplamiento universal maneja la desalineación excepcionalmente bien, no proporciona amortiguación de vibraciones torsionales como un acoplamiento de caucho o poliuretano. Para aplicaciones con pulsos de torsión significativos (por ejemplo, motores de un solo cilindro o compresores alternativos), recomendamos combinar un acoplamiento universal con un amortiguador de vibraciones separado. Sin embargo, para la mayoría de las aplicaciones de motores eléctricos a bombas o cajas de engranajes, los cojinetes de agujas metálicos del acoplamiento universal hacen un buen trabajo al transmitir un par limpio sin introducir holgura. Nuestra fábrica ofrece una versión de disco compuesto del acoplamiento universal que proporciona un cumplimiento torsional limitado. Consulte a nuestro equipo de ingeniería para obtener un análisis completo de la transmisión.

Pregunta 4: ¿Cuál es el ángulo de instalación máximo recomendado para un acoplamiento universal para garantizar una larga vida útil del rodamiento?

Respuesta: Para lograr la vida útil diseñada de 10 000 horas de funcionamiento, recomendamos mantener el ángulo de funcionamiento continuo por debajo de 15 grados para acoplamientos universales simples y por debajo de 25 grados para tipos de doble cardán (CV). Los ángulos de instalación superiores a estos valores seguirán funcionando, pero pueden reducir proporcionalmente la vida útil del rodamiento. Por ejemplo, operar a 20 grados en un solo acoplamiento universal puede reducir la vida útil del rodamiento a 4000 horas. Nuestra fábrica incluye una tabla de factores de ajuste de vida con cada envío de acoplamiento universal. Durante la instalación, busque siempre el ángulo más pequeño posible, pero no se preocupe por lograr un ángulo cero: esa es la belleza de la junta universal.

Pregunta 5: ¿Cómo sé si la instalación de mi acoplamiento universal está demasiado desalineada incluso para la capacidad del acoplamiento?

Respuesta: Hay tres señales reveladoras de una desalineación excesiva durante la instalación: primero, no se puede deslizar el acoplamiento universal completamente sobre ambos ejes sin forzarlo; en segundo lugar, cuando gira el conjunto con la mano, siente un punto tenso distintivo una vez por revolución; En tercer lugar, los pernos de la abrazadera parecen tener dificultades para mantener la alineación. Si observa alguno de estos, vuelva a medir la desalineación angular y compensada utilizando una regla y un transportador. Si los valores exceden las clasificaciones de nuestra tabla de productos, debe reposicionar el equipo o utilizar un acoplamiento universal de serie más grande. Raydafon Technology Group Co., Limited brinda soporte técnico gratuito para diagnosticar problemas de instalación mediante inspección por fotografía o video, lo que garantiza que nunca adivinará el camino a través de la alineación.

Conclusión: simplifique su próxima instalación con nuestro acoplamiento universal

La instalación y alineación de maquinaria ya no tiene por qué ser lenta, costosa o frustrante. Como hemos detallado, un acoplamiento universal de alta calidad de Raydafon Technology Group Co., Limited aborda directamente los desafíos principales de la desalineación del eje. Al eliminar la necesidad de herramientas láser de precisión, reducir el tiempo de instalación a más de la mitad y brindar una capacidad axial y angular indulgente, nuestro acoplamiento universal permite a su equipo de mantenimiento lograr un rendimiento confiable de la transmisión en el primer intento. Ya sea que esté instalando una nueva línea de producción, modernizando una bomba de riego o manteniendo una flota de cosechadoras, los principios de alineación simplificada se aplican universalmente.

¿Listo para transformar su proceso de instalación?Póngase en contacto con Raydafon Technology Group Co., Limited hoypara una consulta de tallas gratuita. Nuestra fábrica puede enviar modelos de acoplamiento universal estándar en 24 horas y también ofrecemos longitudes de estrías personalizadas y revestimientos resistentes a la corrosión para entornos hostiles. Cada compra de acoplamiento incluye nuestra guía rápida de alineación y soporte técnico de por vida. No permita que los complicados procedimientos de alineación retrasen sus proyectos. Solicite una cotización o una muestra de ingeniería ahora y experimente la diferencia que marca la verdadera simplificación.
