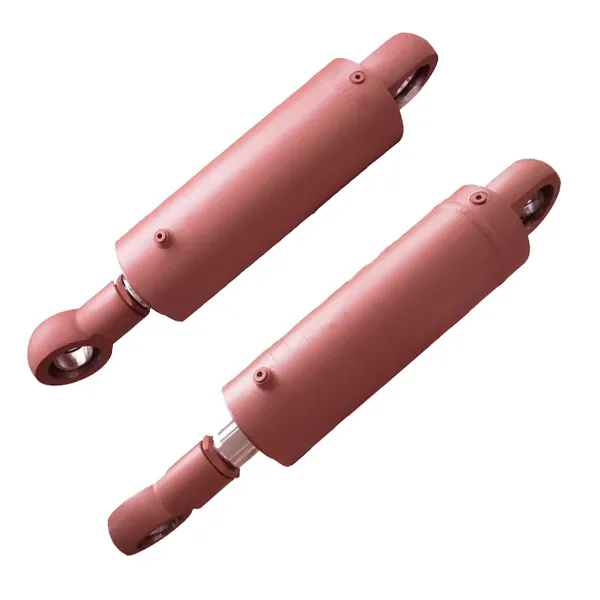

¿Cómo afecta la presión de funcionamiento al diseño del cilindro hidráulico?

Raydafon Technology Group Co., Limitadoha pasado dos décadas perfeccionando la relación entre presión y rendimiento del cilindro. La presión de operación no es solo un número en una hoja de especificaciones: es la fuerza principal que dicta la selección del material, el espesor de la pared, la arquitectura del sello e incluso el tratamiento de la superficie de la varilla. Cuando un cilindro hidráulico enfrenta una presión más alta, cada componente debe reinventarse para contener esa fuerza de manera segura y eficiente. Nuestros ingenieros suelen decir que la presión define la personalidad de un cilindro hidráulico: los sistemas de baja presión priorizan el costo, mientras que los diseños de alta presión exigen experiencia metalúrgica y tolerancias a nivel de micras.

En términos prácticos, la pregunta "¿Cómo afecta la presión de funcionamiento al diseño del cilindro hidráulico?" se responde examinando la distribución de tensiones, la vida a fatiga y la dinámica de fluidos. Por ejemplo, un cilindro con capacidad de 250 bar requiere un cilindro con un límite elástico significativamente mayor en comparación con una versión de 100 bar. Nuestra fábrica enRaydafon utiliza análisis de elementos finitos para mapear puntos calientes de tensión. En este artículo analizaremos los parámetros exactos, las tablas de materiales y la lógica de ingeniería que vinculan la presión operativa con un sistema robusto.cilindro hidráulicodiseño. También compartiremos listas del mundo real de cómo nuestro equipo personaliza cilindros para aplicaciones mineras, offshore y móviles.

¿Por qué la presión de funcionamiento determina la selección del material para un cilindro hidráulico?

El material de un cilindro hidráulico es la primera línea de defensa contra las inmensas fuerzas generadas por el fluido presurizado. Cuando aumenta la presión de operación, la tensión sobre el cilindro del cilindro (tensión del aro) y las tapas de los extremos crece linealmente. Para un cilindro con un diámetro interno de 100 mm, aumentar la presión de 160 bar a 320 bar duplica la fuerza al intentar reventar el cañón. Por lo tanto, nuestra fábrica solo obtiene aceros de alta calidad como E355 o 27SiMn para series de presión media, mientras que para presiones extremas (por encima de 400 bar) pasamos a aleaciones de cromo-molibdeno como 4140 o 4340, tratadas térmicamente para lograr límites elásticos superiores a 750 MPa.

Propiedades clave del material influenciadas por la presión

• Resistencia a la tracción:El límite elástico mínimo debe exceder la tensión inducida por la presión operativa máxima, considerando un factor de seguridad (normalmente de 2,5:1 a 4:1).
• Soldabilidad:Los aceros de alta resistencia a menudo necesitan precalentamiento y tratamiento posterior a la soldadura para evitar grietas, lo cual es fundamental para mantener la presión.
• Dureza:Para presiones superiores a 300 bar, la superficie interior puede requerir endurecimiento por inducción para resistir la microsoldadura causada por contaminantes.
• Resistencia a la fatiga:Los ciclos de presión causan daños progresivos; Los materiales con estructura de grano fino (como los utilizados por Raydafon Technology Group Co., Limited) resisten la iniciación de grietas.

Nuestro equipo de diseño utiliza la siguiente tabla como referencia rápida durante la fase de cotización inicial. Muestra cómo la presión de funcionamiento cambia la calidad del material para un cilindro hidráulico típico de 80 mm de diámetro.

Más allá del cañón, el material del vástago también evoluciona. Para un cilindro hidráulico de alta presión, nuestra fábrica utiliza acero inoxidable 1045 o 17-4PH endurecido por inducción para resistir rayaduras bajo tensión elevada de la varilla. En 2024, Raydafon Technology Group Co., Limited introdujo un acero microaleado patentado para cilindros que funcionan continuamente a 350 bar en aplicaciones móviles. Este cambio aumentó la vida útil a la fatiga en un 40 % manteniendo la maquinabilidad. En resumen, la pregunta "¿por qué material?" La respuesta directa es la presión: más presión requiere aleaciones más fuertes, más duras y más resistentes a la fatiga. Sin el material adecuado, un cilindro cedería o se rompería catastróficamente.

¿Cómo calcular el espesor de la pared en función de la presión de funcionamiento?

El cálculo del espesor de la pared es un paso fundamental en el diseño de cilindros hidráulicos, impulsado directamente por la presión de operación. La fórmula clásica utilizada en nuestro departamento de ingeniería se basa en la ecuación de Lame para cilindros de paredes gruesas. Sin embargo, para un diseño práctico, utilizamos una versión simplificada:t = (P × D) / (2 × σ_permitir)donde P es la presión, D es el diámetro del orificio y σ_allow es la tensión permitida del material (límite elástico/factor de seguridad). Pero este es sólo el punto de partida.

En Raydafon Technology Group Co., Limited, siempre aplicamos factores dinámicos adicionales porque la presión rara vez es estática. Las presiones de impacto (picos de presión) pueden ser 1,5 veces la presión de funcionamiento nominal. Por lo tanto, nuestros diseños de cilindros hidráulicos incorporan:

• Cálculos mínimos de pared basados ​​en la presión máxima, no nominal.Por ejemplo, un sistema que funciona a 250 bar con picos de hasta 400 bar nos obliga a diseñar para 400 bar y luego reducir su potencia para una vida cíclica.
• Incrementos del diámetro exterior:Los tamaños estándar suelen tener pasos de diámetro exterior discretos. Nuestra fábrica selecciona el siguiente tubo estándar más grande si la pared calculada excede el 90% de un tamaño estándar, garantizando un margen de seguridad.
• Grosor de la tapa final:La presión también actúa sobre las tapas; Usamos FEA para determinar los patrones de empernado y el espesor de la tapa, a menudo entre un 20% y un 30% más grueso que el cañón para alta presión.
•


Enfoque paso a paso dentro de nuestra fábrica.

Como puede ver, la presión operativa desencadena una cadena de cálculos que incluyen carga dinámica, tolerancia de fabricación e incluso distorsión del tratamiento térmico. Nuestra fábrica entregó recientemente una serie decilindros hidráulicospara una prensa de 500 bares; el espesor de la pared superó los 35 mm para un diámetro interior de 160 mm, utilizando 4340 forjado. En ese caso, cada milímetro se justificó mediante análisis Lame y se verificó mediante pruebas ultrasónicas. La conclusión: una presión más alta obliga a tener paredes más gruesas, pero el diseño inteligente también considera la optimización del peso y los costos. Raydafon Technology Group Co., Limited equilibra constantemente estos factores para producir cilindros compactos pero duraderos.

¿Qué tecnologías de sellado se requieren para una alta presión de funcionamiento?

Los sellos son los componentes más delicados pero críticos cuando aumenta la presión. Un cilindro hidráulico se basa en sellos para contener el fluido sin fugas, incluso bajo presión y temperatura extremas. A bajas presiones (por debajo de 100 bar), pueden ser suficientes juntas tóricas de nitrilo simples con respaldo. Pero a medida que aumenta la presión operativa, la extrusión se convierte en la principal amenaza. El material del sello debe ser lo suficientemente duro para resistir la extrusión del espacio, pero lo suficientemente flexible para mantener el contacto. Nuestros ingenieros de Raydafon Technology Group Co., Limited utilizan compuestos a base de poliuretano (PU) y PTFE para presiones superiores a 250 bar.

Criterios de selección de sellos accionados por presión

• Control del espacio de extrusión:Una presión más alta abre espacios microscópicos entre las piezas metálicas. Para un cilindro hidráulico de 400 bar, especificamos anillos antiextrusión (anillos de respaldo) fabricados en PEEK o bronce.
• Fricción y desgaste:La alta presión aumenta la energización del sello; Se aplican recubrimientos especiales de baja fricción, como bronce PTFE, a los sellos del pistón para evitar el deslizamiento.
• Aumento de temperatura:La presión provoca calor; Nuestra fábrica selecciona sellos clasificados para funcionamiento continuo a 120 °C, utilizando HNBR o FKM si la temperatura del aceite es alta.
• Copa en U versus sello de pistón:Para presiones superiores a 300 bar, solemos utilizar una combinación de una copa en U activada por presión y un anillo de desgaste para guiar el pistón.

En la siguiente tabla, resumimos las disposiciones de sellos típicas utilizadas por nuestro equipo de diseño, directamente correlacionadas con los rangos de presión de operación:

Además, el acabado superficial se vuelve crucial bajo alta presión. Nuestra fábrica exige un acabado de varilla de 0,2 µm Ra para que las juntas sobrevivan a 400 bar. También aplicamos cromado o nitruración para reducir la fricción. Para un proyecto reciente en Raydafon Technology Group Co., Limited, desarrollamos una disposición de sello en tándem para un cilindro hidráulico de 500 bar utilizado en tensores marinos; Incluía cuatro anillos de respaldo y una ranura de alivio de presión. Sin este enfoque específico, el sello se extruiría en segundos. Por lo tanto, la presión operativa dicta directamente no solo el material sino toda la arquitectura del sistema de sellado, lo que garantiza un rendimiento sin fugas durante millones de ciclos.

Resumen: La presión como variable maestra en el diseño de cilindros hidráulicos

La presión de funcionamiento es el factor más influyente en el diseño del cilindro hidráulico. Desde la elección de aceros aleados de alta resistencia hasta el cálculo preciso del espesor de la pared utilizando la teoría de Lame, y desde la selección de juntas de PTFE multicomponente hasta el análisis de fatiga de las tapas de los extremos, cada decisión surge de la pregunta "¿cuántas barras?". En Raydafon Technology Group Co., Limited, hemos diseñado cilindros para presiones que van desde 50 bar a 700 bar, y cada proyecto reafirma que ignorar los efectos de la presión conduce al fracaso. Al respetar la presión a través de materiales robustos, dimensionamiento inteligente de las paredes y sellado avanzado, entregamos cilindros hidráulicos que son seguros y eficientes. Nuestra fábrica integra datos de presión en cada modelo CAD y en cada control de calidad, asegurando que el producto final resista las condiciones del mundo real. En Raydafon Technology Group Co., Limited, cada cilindro hidráulico que diseñamos cuenta la historia de cómo se domina la presión. Ya sea que necesite un cilindro de servicio pesado para minería o una unidad compacta para automatización industrial, nuestro equipo está listo para brindarle soporte con 20 años de conocimiento.Póngase en contacto con nuestra fábrica hoy.
