Cilindro hidráulico de contrapeso de grúa
  • Cilindro hidráulico de contrapeso de grúaCilindro hidráulico de contrapeso de grúa
  • Cilindro hidráulico de contrapeso de grúaCilindro hidráulico de contrapeso de grúa

Cilindro hidráulico de contrapeso de grúa

Cilindro hidráulico de contrapeso de grúapara grúas móviles y equipos portuarios. Mueve el bloque de contrapeso en tiempo real para mantener el balanceo de la pluma dentro de ±1° y reducir las paradas por desequilibrio. Construido para grúas todo terreno clase QAY220 de 200–220 t.

AburrirΦ200mm· VaraΦ100mm· Ataque180 milímetros· Presión de trabajo25 / 40MPa· Peso124 kilos· Dibujo No.QAY220.12/13A-00· Acero de aleación de clase 35CrMo · Fábrica ISO 9001 · MOQ 1 pieza · Carrera personalizada disponible · Cotización dentro de las 24 horas.

Diámetro interior Φ200 · Varilla Φ100 · 25/40 MPa · Fábrica OEM

Cilindro hidráulico de contrapeso de grúa paraGrúas móviles y equipos portuarios: carrera personalizada, cotización las 24 horas

Raydafon fabrica el cilindro hidráulico de contrapeso de la grúa que mantiene la pluma equilibrada cuando la carga se mueve. Construido con acero de aleación de alta resistencia con tratamiento superficial cromado o anticorrosión, ofrece una salida de fuerza estable, un control de balanceo de la pluma de ±1° y un ahorro de energía de más del 15 % en comparación con los cilindros convencionales con una carga equivalente. Suministro directo de fábrica desde Ningbo, China: control de proceso ISO 9001, MOQ 1 pieza, carrera personalizada e interfaz de montaje disponibles.

Aburrido)
Φ200mm
varilla (d)
Φ100mm
Accidente cerebrovascular (S)
180 milímetros
Distancia de instalación
530 milímetros
Presión de trabajo
25 / 40MPa
Peso
124 kilos
Dibujo No.
QAY220.12/13A-00
Cantidad mínima de pedido
1 pieza

Qué hace un cilindro hidráulico de contrapeso de grúa en su grúa

El cilindro hidráulico de contrapeso es el actuador principal del sistema de contrapeso de una grúa móvil. Cuando la pluma se extiende, el cilindro mueve el bloque de contrapeso en tiempo real para mantener el centro de gravedad de la grúa dentro de la zona segura. Sin él, la grúa depende de un contrapeso fijo, lo que significa que la capacidad de elevación se reduce o el chasis debe ser más pesado de lo necesario.

El cilindro de contrapeso de Raydafon funciona con el sistema de control hidráulico de la grúa para traducir las señales del sensor o del operador en un posicionamiento preciso del contrapeso. El resultado es un movimiento más suave de la pluma, menos balanceo al levantar en días ventosos y menos paradas inesperadas debido a alarmas de desequilibrio. Para compradores que abastecencilindros hidráulicos industriales, este es el componente que afecta más directamente el tiempo del ciclo y el margen de seguridad.

Si su grúa utiliza una función de contrapeso diferente (por ejemplo, un sistema de pluma abatible), compare lacilindro hidráulico abatible de grúao navegar por el completoGama de cilindros hidráulicos para grúa móvilantes de seleccionar.

Especificaciones del cilindro hidráulico de contrapeso de grúa

El modelo estándar siguiente cubre la mayoría de los sistemas de contrapeso de grúas móviles de 200 a 220 t. Se encuentran disponibles diámetros, carreras y distancias de montaje personalizados: envíe su dibujo y le enviaremos una recomendación de tamaño dentro de las 24 horas.

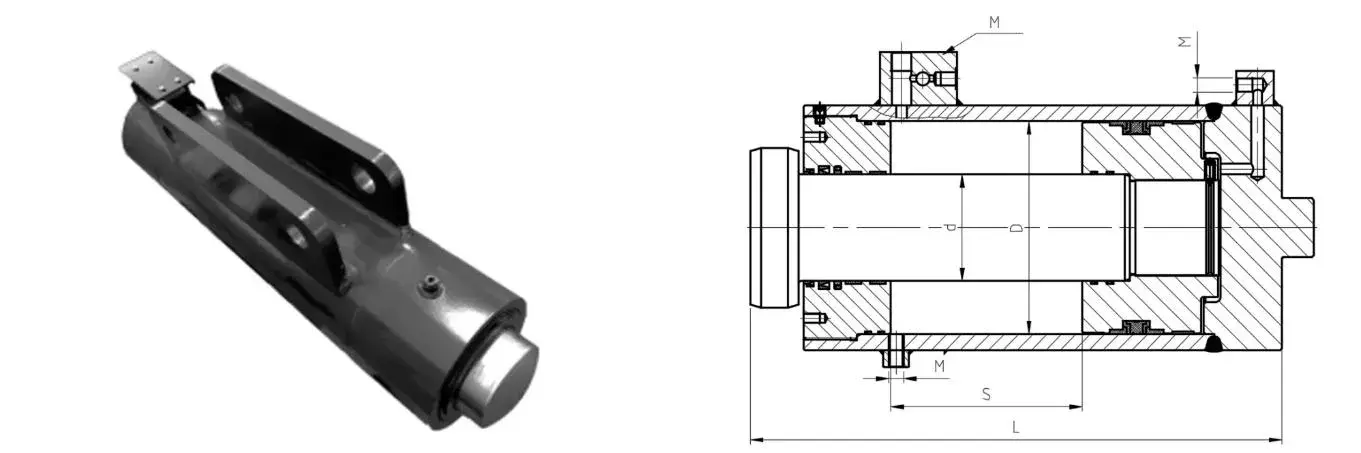

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Plano de dimensiones del cilindro hidráulico del contrapeso de la grúa — QAY220.12/13A-00

Cilindro hidráulico de contrapeso de grúa estándar: datos técnicos
Nombre del cilindro Dibujo No. Aburrido varilla d Trazo S Distancia de instalación L Presión de trabajo Interfaz M Peso
Cilindro hidráulico de contrapeso QAY220.12/13A-00 Φ200mm Φ100mm 180 milímetros 530 milímetros 25MPa/40MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kilos
Diámetro interior Φ200 mm Varilla Φ100 mm Carrera 180 mm 25 / 40MPa 124 kilos QAY220.12/13A-00

¿No es el tamaño que necesitas? También fabricamos cilindros de contrapeso personalizados para otras clases de tonelaje de grúas. Envíe el diámetro, la carrera, la presión y la interfaz de montaje, o simplemente envíe su número de dibujo, y nuestros ingenieros confirmarán la coincidencia.

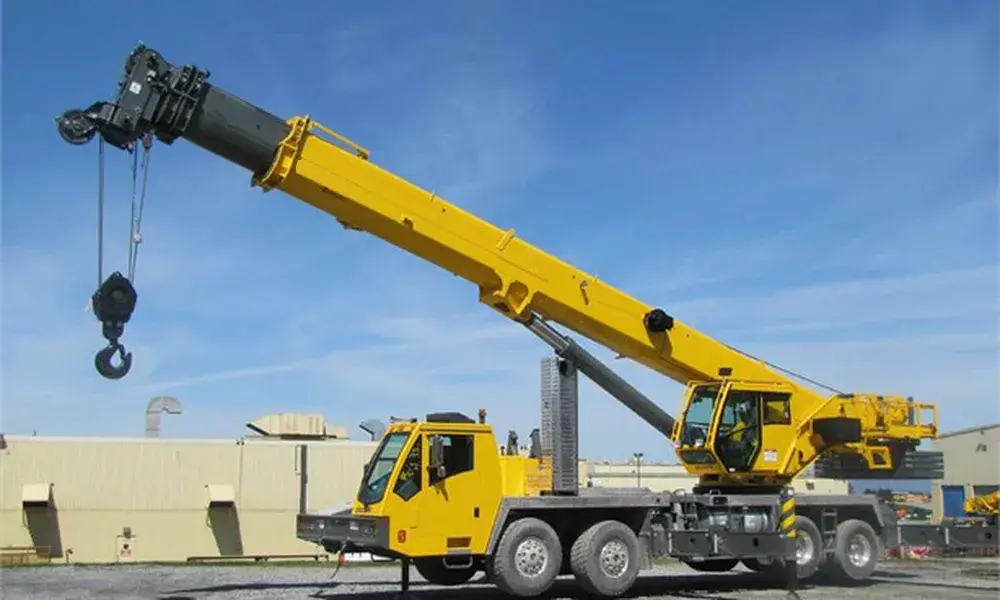

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Por qué los ingenieros de adquisiciones eligen los cilindros de contrapeso Raydafon

Tres razones comerciales impulsan la repetición de pedidos:Intervalo de servicio más largo, menor mano de obra de mantenimiento y producción de fuerza estable en todo el recorrido..

01

Cuerpo de aleación de acero de alta resistencia

Resiste alta presión y cargas pesadas sin deformarse en servicio continuo. El cromado de la superficie o el revestimiento anticorrosión soportan condiciones de sitio húmedo, con niebla salina y polvorientos.

02

Posicionamiento preciso

Funciona con el sistema de control hidráulico de la grúa para un desplazamiento telescópico suave: reposicionamiento rápido del contrapeso durante la elevación y ajuste de equilibrio a nivel milimétrico durante la colocación precisa.

03

Instalación modular

Se adapta a los puntos de montaje de grúas existentes sin modificaciones a gran escala. Se puede acceder a los sellos y puertos de servicio con herramientas estándar; la mayoría de los reemplazos de sellos finalizan en 30 minutos en el sitio.

04

Eficiencia energética

La producción de fuerza se ajusta en tiempo real a las condiciones de trabajo. En comparación con los cilindros convencionales de resistencia equivalente, el consumo de energía se reduce en más del 15%.

Aplicaciones: dónde los compradores instalan estos cilindros

El cilindro hidráulico de contrapeso se especifica dondequiera que una grúa deba permanecer equilibrada mientras cambia la carga o la posición de la pluma. Las instalaciones típicas incluyen:

Grúas para contenedores portuarios Grúas de barco a costa Grúas torre Grúas Móviles Todo Terreno Grúas sobre orugas Grúas para instalación de aerogeneradores Aparejo de equipo pesado Montaje de estructura de acero Elevación de edificios prefabricados Grúas pórtico para astilleros

¿Necesita una función de grúa relacionada? Revisa el completoSerie de cilindros hidráulicos para grúa móvil.o elgama de cilindros hidráulicos telescópicospara aplicaciones de extensión de pluma.

Cilindros de contrapeso personalizados: producción OEM, de marca privada y basada en planos

Raydafon es un fabricante de cilindros hidráulicos OEM, no una empresa comercial. La personalización se realiza dentro de nuestras propias instalaciones ISO 9001 en Ningbo, China, la misma línea que fabrica nuestros cilindros estándar.

A

Tamaño del orificio y de la varilla

Diámetro desde Φ40 mm hasta Φ400 mm. Varilla cromada dura con diámetro y rugosidad superficial personalizados.

B

Carrera y montaje

Longitud de carrera personalizada, distancia de instalación, orificio del pasador, montaje de brida o muñón según sea necesario.

C

Presión y sellos

Presión de trabajo de hasta 40 MPa y más. Marcas de sellos que se adaptan a su temperatura de funcionamiento y fluido.

D

Revestimiento y marcado

Cromado, revestimiento anticorrosión o pintura. Placa de identificación y marcado de etiqueta privada disponibles.

Envíe un dibujo PDF, DWG, DXF o STEP con su presión de trabajo, flujo e interfaz de montaje. Nuestros ingenieros le devuelven una recomendación de tamaño y un precio de fábrica en un plazo de 24 horas.

Control de Calidad, Certificaciones y Garantía de 12 Meses

Cada cilindro de contrapeso pasa por una ruta de inspección documentada antes del envío: el rastro de evidencia en el que confían los compradores extranjeros para la aprobación del proveedor y la inspección entrante.

  • Proceso de fabricación certificado ISO 9001.
  • Registros entrantes de verificación y tratamiento térmico del acero.
  • Informe de bruñido del orificio, espesor del cromo de la varilla y rugosidad de la superficie
  • Prueba de presión a 1,5 veces la presión de trabajo nominal antes del embalaje.
  • Inspección de ajuste, carrera y dimensiones de montaje del sello
  • Garantía limitada de 12 meses contra defectos de fabricación.

Cómo realizar un pedido: cantidad mínima de pedido, plazo de entrega, embalaje y envío

Cantidad mínima de pedido

1 pieza

Los tamaños estándar se envían a partir de 1 pieza. Precios por volumen desde 20 piezas para proyectos OEM.

DIRIGIR

15 – 30 días

Después de la confirmación del sorteo y el depósito. Los diseños personalizados pueden extenderse hasta 45 días.

EMBALAR

Caja de madera

Película antioxidante VCI, desecante, paleta personalizada para grandes diámetros. Embalaje estándar de exportación.

BARCO

Mar / Aire / Express

Términos EXW, FOB, CIF y DDP. Documentos de exportación completos: CI, PL, CO, Formulario A/E, certificado de material.

Cilindro hidráulico de contrapeso de grúa: preguntas frecuentes del comprador

¿Cuál es la función del cilindro hidráulico de contrapeso de una grúa?

Mueve el bloque de contrapeso en tiempo real para mantener el centro de gravedad de la grúa dentro del ámbito seguro a medida que se extiende la pluma o se mueve la carga. Esto permite que un chasis más liviano levante la misma carga, reduce el balanceo de la pluma y elimina las paradas causadas por alarmas de desequilibrio.

¿Cuál es la especificación estándar del cilindro de contrapeso de su grúa?

Diámetro interior Φ200 mm, varilla Φ100 mm, carrera 180 mm, distancia de instalación 530 mm, presión de trabajo 25 MPa y 40 MPa, interfaz 3-G1/4 · M20×1,5 · 2-M14×1,5, peso 124 kg. Número de dibujo QAY220.12/13A-00.

¿Se puede personalizar el diámetro, la carrera y la interfaz de montaje?

Sí. Construimos cilindros de contrapeso personalizados con diámetro interior de Φ40 mm a Φ400 mm, carrera y distancia de instalación personalizadas, orificio de pasador o montaje de brida y cualquier rosca de interfaz requerida. Envíe un dibujo en PDF, DWG, DXF o STEP y le cotizaremos dentro de las 24 horas.

¿Cuál es la presión máxima de trabajo?

El modelo estándar tiene una potencia nominal de 25 MPa continua y 40 MPa pico. Se encuentran disponibles clasificaciones de presión más altas a pedido con selección de sellos y espesor de varilla cromados coincidentes.

¿Cuál es el MOQ, el plazo de entrega y la garantía?

Cantidad mínima de pedido 1 pieza para tamaños estándar. Plazo de entrega de 15 a 30 días después de la confirmación del sorteo y el depósito. Garantía limitada de 12 meses contra defectos de fabricación. Documentos de exportación completos suministrados con cada envío.

¿Qué modelos de grúa utilizan este cilindro de contrapeso?

Está diseñado para grúas móviles de clase QAY220 y grúas todoterreno equivalentes de 200 a 220 t. También suministramos cilindros de contrapeso para otras clases de tonelaje; envíe el modelo de su grúa y el número de plano para verificar la compatibilidad.

¿Cómo instalo el cilindro de contrapeso en una grúa existente?

El cilindro utiliza un diseño de montaje modular que se adapta a los puntos de montaje de grúa existentes sin modificaciones importantes. Confirme el diámetro del pasador de montaje, la distancia de instalación y la interfaz hidráulica antes de realizar el pedido. Con el envío se proporcionan planos de instalación detallados. Nuestros ingenieros también pueden revisar su plan de instalación antes de la entrega.

¿Puedo pedir una muestra antes de realizar un pedido al por mayor?

Sí. Se aceptan pedidos de muestra para tamaños estándar. El costo de la muestra y el flete se cotizan por separado y se pueden acreditar contra el primer pedido al por mayor.

Solicite una cotización de cilindro de contrapeso de grúa

Envíe su modelo de grúa, número de plano o presión de trabajo. Nuestros ingenieros responden dentro de las 24 horas con una recomendación de tamaño y un precio de fábrica.
