Cilindro telescópico del apilador de alcance
  • Cilindro telescópico del apilador de alcanceCilindro telescópico del apilador de alcance
  • Cilindro telescópico del apilador de alcanceCilindro telescópico del apilador de alcance

Cilindro telescópico del apilador de alcance

Raydafon fabrica cilindros hidráulicos telescópicos de etapas múltiples para brazos de apiladores retráctiles, con un diámetro de orificio estándar de 200 mm a 220 mm, un diámetro de varilla de 150 mm a 180 mm, una carrera máxima de hasta 8000 mm y una presión de trabajo máxima de 30 MPa. El diseño de la etapa anidada produce una carrera telescópica larga a partir de una longitud cerrada compacta, y la etapa más grande ofrece la fuerza más alta al inicio de la elevación, adaptando la salida del cilindro a la curva de carga de la pluma. Se suministra como accesorio OEM o como unidad de reemplazo hecha según el dibujo original, incluido el número de etapas, la disposición de montaje y las posiciones de los puertos. Producido en la propia fábrica de Raydafon en Ningbo, China, con kits de sellos y componentes de repuesto disponibles por separado. Envíe el modelo de la máquina, el diámetro interior y de la varilla, la carrera requerida, la presión de trabajo y el tipo de montaje para obtener una cotización dentro de las 24 horas.

Cilindro telescópico del apilador retráctil: diámetro de 200 a 220 mm, carrera de hasta 8000 mm

Un cilindro hidráulico telescópico de varias etapas para el brazo de los apiladores retráctiles de contenedores. Cinco o más etapas extensibles convierten una longitud cerrada corta en una carrera de trabajo larga, por lo que el esparcidor se puede colocar con precisión en altura y al alcance sin un cilindro de una sola etapa más largo y pesado. Fabricado por Raydafon en Ningbo, China, y suministrado como accesorio OEM o como unidad de reemplazo según el plano.

  • 200-220 milímetrosDiámetro del agujero
  • 150-180 milímetrosDiámetro de la varilla
  • ≤ 8000 milímetrosCarrera máxima
  • 30MPaPresión máxima de trabajo
  • TelescópicoAccionamiento de pluma de varias etapas

Fabricante del cilindro telescópico del apilador retráctil: diámetro de 200 a 220 mm, carrera de hasta 8000 mm

Este cilindro es el accionamiento lineal de la pluma del apilador retráctil: la presión hidráulica ingresa primero a la etapa más grande y cada etapa sucesiva se extiende en secuencia para brindar una carrera larga y controlada desde una longitud compacta y cerrada. Esa acción telescópica es lo que permite elevar, extender y sostener la pluma mientras el esparcidor se coloca sobre un contenedor, la operación que decide cuántos contenedores mueve una terminal por turno.

Raydafon produce este cilindro en su propia fábrica en Ningbo, China, tanto para suministro OEM como para el mercado de repuestos. Los diámetros de orificio estándar son de 200 mm a 220 mm con diámetros de varilla de 150 mm a 180 mm, carrera máxima de hasta 8000 mm y una presión de trabajo máxima de 30 MPa. Si su máquina utiliza una combinación de etapas o disposición de montaje diferente, envíe el dibujo original o el modelo de la máquina y lo igualaremos. Los cilindros hidráulicos relacionados de la misma fábrica incluyen el más anchocilindros hidráulicos telescópicosrango y elCilindros hidráulicos para grúa móvil.familia.

Especificaciones técnicas

  • Nombre del productoCilindro telescópico del apilador de alcance
  • FunciónMovimiento telescópico lineal de la pluma.
  • Diámetro del agujero200 milímetros – 220 milímetros
  • Diámetro de la varilla150 milímetros – 180 milímetros
  • Carrera máxima≤ 8000 milímetros (longitud de extensión telescópica)
  • Presión máximaPresión de trabajo de 30MPa
  • Solicitudllegar al apilador
  • MontajeAl dibujo de máquina: disposición de pasador, brida o horquilla
  • PersonalizaciónNúmero de etapas, carrera, diámetro interior, varilla, montaje y posición del puerto

Hoja de especificaciones para el cilindro telescópico del apilador de alcance estándar.

Artículo Especificación
Nombre del producto Cilindro telescópico del apilador de alcance
Características Realiza el movimiento telescópico lineal de la pluma.
Diámetro del agujero 200 milímetros – 220 milímetros
Diámetro de la varilla 150 milímetros – 180 milímetros; carrera máxima ≤ 8000 milímetros
Presión Máximo 30MPa
Aplicaciones llegar al apilador

Tenga en cuenta la carrera y la presión:la cifra de 8000 mm es la carrera telescópica del cilindro, no la altura de elevación de la máquina; la altura de elevación total depende de la geometría de la pluma de su apilador retráctil específico. La cifra de 30 MPa es la presión máxima de trabajo del cilindro; Confirme la presión nominal del sistema hidráulico de su máquina para que el cilindro se seleccione con respecto a la presión que realmente verá en servicio.

Cómo funciona un cilindro telescópico en un apilador retráctil

Un cilindro telescópico se diferencia de un cilindro de una sola etapa en una forma importante: en lugar de un pistón y un vástago, utiliza una serie de etapas anidadas que se extienden en orden. La etapa más grande tiene la mayor área efectiva y, por lo tanto, produce la mayor fuerza, por lo que la parte más pesada del levantamiento (separar la carga y hacer subir la pluma) es manejada por la etapa con la mayor ventaja mecánica. A medida que las etapas se extienden, el área efectiva disminuye y la fuerza disminuye mientras el recorrido aumenta, lo que coincide con la forma en que el momento de carga de un brazo cambia a medida que se eleva.

Esta disposición también resuelve un problema de embalaje. Un cilindro de una sola etapa con una carrera de 8 metros necesitaría una longitud cerrada cercana a su carrera, que nunca encajaría a lo largo del brazo. Las etapas anidadas dan la misma carrera desde una fracción de la longitud cerrada, razón por la cual los apiladores, las grúas móviles y los remolques volquete utilizan cilindros telescópicos en lugar de cilindros largos de una sola etapa.

Dos detalles de diseño deciden la vida útil en esta aplicación. El primero es el sellado: cada etapa lleva su propio conjunto de sellos y guía, y el ajuste de etapa a etapa debe mantener la alineación para que los sellos no se carguen lateralmente. La segunda es la condición de la superficie: las superficies expuestas de la varilla y la platina son contra las que chocan los sellos, por lo que las rayaduras causadas por la arena o una platina doblada provocan directamente fugas. La filtración correcta y la inspección regular de los sellos limpiadores son tan importantes como el propio cilindro cuando una máquina trabaja turnos largos en un puerto.

Detalle del producto

Fotografías del cilindro telescópico del apilador retráctil que producimos: disposición de la plataforma, superficie de la varilla e interfaz de montaje.

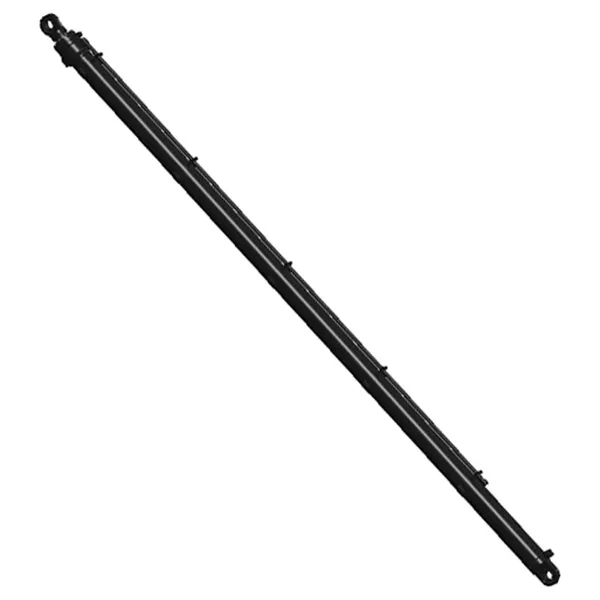

Reach stacker telescopic cylinder showing nested stages and rod surface
Cilindro telescópico del apilador de alcance: etapas anidadas, superficie de varilla e interfaz de montaje.

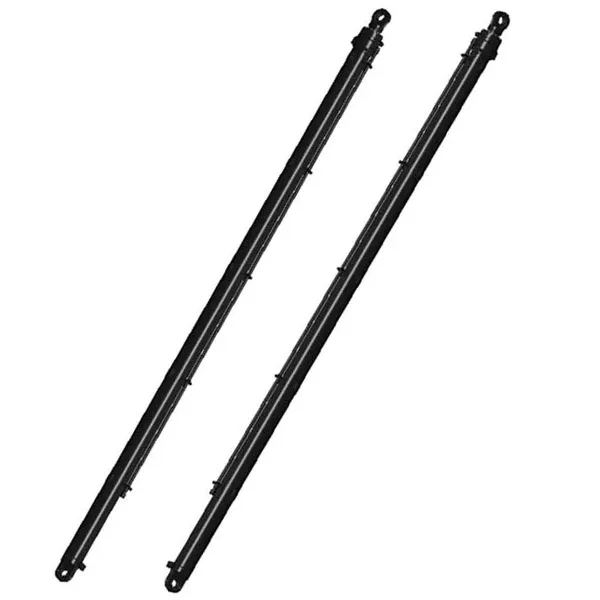

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Cilindro hidráulico telescópico de etapas múltiples para aplicaciones de pluma de apilador retráctil.
Reach stacker telescopic cylinder before packing and shipment
Cilindro ensamblado inspeccionado y preparado para su envío.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detalle de escenario y disposición de sellos del cilindro telescópico.

Beneficios del producto

  • Largo alcance desde una longitud cerrada cortaLa construcción de varias etapas ofrece hasta 8000 mm de carrera y al mismo tiempo mantiene el cilindro retraído compacto a lo largo del brazo, de modo que la máquina puede colocar el esparcidor en altura y distancia sin tener que llevar un cilindro de una sola etapa más largo y pesado.
  • Fuerza donde el ascensor la necesitaLa etapa más grande proporciona la fuerza más alta al inicio del levantamiento, cuando el momento de carga en la pluma es mayor, y las etapas más pequeñas proporcionan el recorrido. Eso hace coincidir la salida del cilindro con la curva de carga real de la máquina.
  • Construido para trabajos pesados ​​en contenedoresEl cilindro está fabricado con acero especial de alta calidad y está diseñado para los ciclos de trabajo continuos de las operaciones portuarias, con la disposición de sellado especificada para turnos largos bajo carga en lugar de uso intermitente.
  • Suministro directo de fábricaEl cilindro se fabrica y ensambla en la propia fábrica de Raydafon, por lo que no hay margen comercial entre usted y la producción, y los planos, sellos y repuestos permanecen disponibles durante la vida útil de la máquina.
  • Hecho según el dibujo de su máquinaEl diámetro interior, la varilla, la carrera, el número de etapas, la disposición de montaje y las posiciones de los puertos se pueden producir según el dibujo original, lo cual es importante para las unidades de reemplazo donde la interfaz de montaje debe coincidir con una pluma existente.
  • Acorta los ciclos de carga y descarga.El posicionamiento preciso y repetible del esparcidor permite levantar un contenedor desde el muelle o la cubierta y depositarlo con menos movimientos, lo que reduce el tiempo que cada buque pasa en el atracadero y el tiempo de espera de los vehículos de carretera en la terminal.

La vida útil de la fatiga, la vida útil del sello y la fuerza máxima dependen del diámetro interior, la presión, el ciclo de trabajo y de qué tan bien se controla la contaminación en el circuito hidráulico de la máquina. Indíquenos el modelo de la máquina, la presión de trabajo y la carrera requerida, y confirmaremos la configuración del cilindro con la carga que realmente verá.

Aplicaciones

La aplicación principal es el brazo de un apilador de contenedores, pero el mismo tipo de cilindro telescópico se utiliza siempre que se debe producir una carrera larga a partir de una longitud de montaje corta en una máquina móvil.

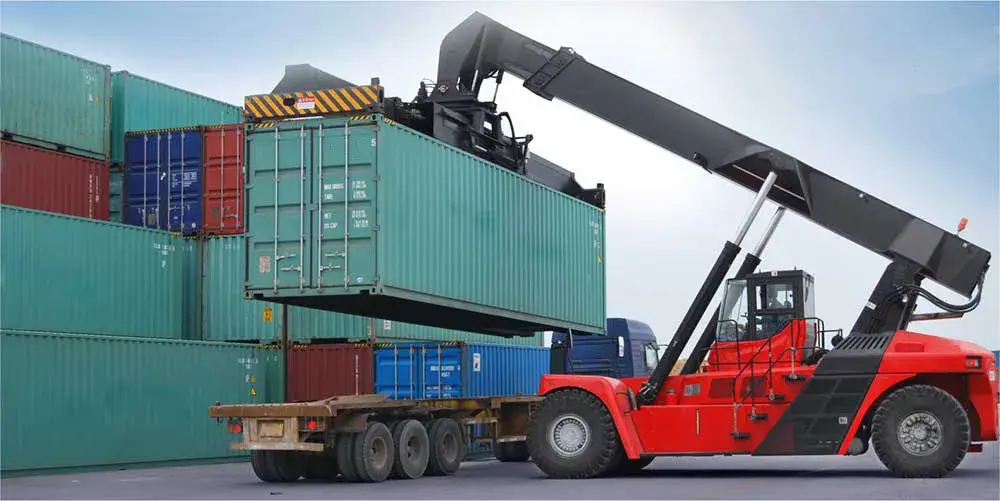

Reach stacker telescopic cylinder installed on a container handling machine boom
Cilindro telescópico del apilador de alcance en servicio en una máquina de manipulación de contenedores.

Terminal portuaria y de contenedores

Elevación y extensión de pluma en apiladores retráctiles que mueven contenedores entre vehículos de muelle, patio y carretera en operación de turno continuo.

Patios logísticos y almacenes

Máquinas que manipulan apilamientos densos donde el esparcidor debe posicionarse con precisión en altura y distancia sin reposicionar el chasis.

Estaciones de transbordo y carga

Operaciones de alta rotación donde los ciclos de carga y descarga se repiten a lo largo del día y la confiabilidad del cilindro determina directamente el rendimiento.

Grúas móviles

Extensión de pluma telescópica, donde el mismo principio de etapa produce un largo alcance a partir de una longitud cerrada transportable.

Equipos para volquetes y remolques

Cilindros de elevación de varias etapas para volcar cuerpos y elevar plataformas, donde la carrera es larga en relación con el espacio de montaje disponible.

Reemplazo y modernización

Reemplazo directo de un cilindro de pluma desgastado o dañado en un apilador retráctil existente, producido según el dibujo original o una muestra medida.

Preguntas frecuentes del comprador

  • ¿Qué diámetro, carrera y presión alcanza esta tapa del cilindro telescópico del apilador?Los diámetros de orificio estándar son de 200 mm a 220 mm, los diámetros de varilla de 150 mm a 180 mm, la carrera máxima de hasta 8000 mm y la presión máxima de trabajo de 30 MPa. La altura total de elevación depende de la geometría del brazo de su máquina, no solo de la carrera, así que confirme ambas cosas al especificar.
  • ¿Este cilindro es una pieza OEM o un reemplazo?Raydafon lo fabrica en su propia fábrica y puede suministrarse como equipamiento OEM para fabricantes de máquinas o como unidad de repuesto para máquinas que ya están en servicio. Para reemplazo enviar el dibujo original, el modelo de la máquina o las dimensiones medidas del cilindro averiado.
  • ¿Cómo sé que el montaje coincidirá con mi brazo?El montaje se realiza según el dibujo: disposición de pasador, brida o horquilla, junto con las posiciones de los puertos. Envíe el dibujo o una fotografía del cilindro existente con sus dimensiones principales y le confirmaremos la interfaz antes de cotizar.
  • ¿Qué información necesitas para cotizar?Modelo de máquina, diámetro de orificio y varilla, carrera requerida, presión de trabajo, número de etapas si es un diseño de etapas múltiples, tipo de montaje y cantidad. Cuantos más recibamos con la consulta, más rápido podremos confirmar el diseño y el precio.
  • ¿Qué afecta la vida útil de un cilindro telescópico?Los factores principales son la limpieza del aceite hidráulico, el estado de los retenes y la alineación de las distintas etapas. La contaminación o una superficie rayada daña los sellos y provoca fugas, por lo que la filtración y la inspección regular son tan importantes como las especificaciones del cilindro en sí.
  • ¿Cuál es el plazo de entrega? ¿Se pueden suministrar sellos de repuesto?El plazo de entrega depende de si el cilindro coincide con un dibujo existente o necesita una nueva configuración, y se confirma con la cotización, normalmente dentro de las 24 horas posteriores a la recepción de la consulta. Los kits de sellos y los componentes de repuesto se pueden suministrar por separado para que una máquina pueda volver a funcionar después de una falla en el sello.

Productos relacionados y lecturas adicionales

Solicite una cotización de cilindro telescópico para apilador de alcance

Envíe el modelo de la máquina, el diámetro interior y de la varilla, la carrera requerida, la presión de trabajo, el tipo y cantidad de montaje, o el dibujo original. Confirmamos la configuración según su boom y respondemos con el precio y el plazo de entrega dentro de las 24 horas.

Enviar consulta ahora

* La cifra de 8000 mm es la carrera del cilindro, no la altura de elevación de la máquina. Confirme la presión de trabajo nominal de su sistema hidráulico y las dimensiones de montaje antes de realizar el pedido.
