Eje de toma de fuerza para mezcladores de alimentación vertical Peecon
  • Eje de toma de fuerza para mezcladores de alimentación vertical PeeconEje de toma de fuerza para mezcladores de alimentación vertical Peecon
  • Eje de toma de fuerza para mezcladores de alimentación vertical PeeconEje de toma de fuerza para mezcladores de alimentación vertical Peecon

Eje de toma de fuerza para mezcladores de alimentación vertical Peecon

Ejes de toma de fuerza de repuesto para mezcladores de alimentación vertical PEECON 865, 1100, 1300 y 1500. Eje principal de velocidad constante CAT6; opciones de estrías del lado del tractor 1.375-6 (540 rpm), 1.375-21 (1000 rpm) y 1.750-20 (1000 rpm); entrada del lado del mezclador típicamente 1.750-6. Par del embrague de desconexión automática 2.500–3.500 N·m; Yugos de perno de seguridad con capacidad nominal de 2.920 N·m. La longitud del eje, el tamaño del yugo, la combinación de estrías y la configuración del escudo se pueden realizar según el dibujo. MOQ y plazo de entrega se confirman por pedido porque dependen del modelo y la configuración. Envíe su modelo de mezclador y la ranura de la toma de fuerza del tractor; confirmamos la combinación de la línea motriz y le emitimos una cotización.

Línea motriz de repuesto al por mayor · Gama de mezcladores verticales PEECON

Eje de toma de fuerza al por mayor para mezcladores de alimentación verticales PEECON: especificaciones, cantidad mínima de pedido, personalización y plazo de entrega para el reemplazo del mezclador de alimentación

Cuando falla el eje de la toma de fuerza de una mezcladora de alimentación vertical, la empacadora o mezcladora se detiene y la decisión de reemplazarla se reduce a Tres comprobaciones: qué modelo de PEECON, qué estrías del lado del tractor y qué par de embrague puede soportar el engranaje mezclador. tomar. Esta página enumera esos tres elementos en comparación con los cuatro modelos de mezcladores de esta gama, junto con el CV principal. números de pieza del eje y del embrague, para que pueda confirmar las especificaciones antes de solicitar una cotización.

Precios y cantidad mínima de pedidoPor cotización
Plazo de entregaPor pedido
PersonalizaciónBasado en dibujos
DocumentosA solicitud

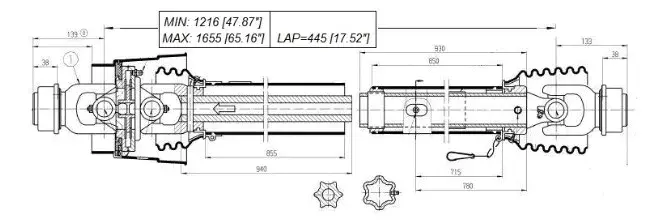

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Eje de toma de fuerza del mezclador de alimentación vertical PEECON: junta de velocidad constante CAT6 y extremo de embrague serie 2500.

Especificaciones clave

  • Eje principalVelocidad constante CAT6
  • estría del tractor1.375-6 · 1.375-21 · 1.750-20
  • Entrada del mezcladorNormalmente 1.750-6
  • Par del eje3.800 N·m nominal / 4.200 N·m pico
  • Par de embrague2.500 – 3.500 N·m
  • Yugo de perno de seguridad2.920 N·m
  • Modelos de mezcladores865 · 1100 · 1300 · 1500
  • potencia del tractor95 – 200 caballos de fuerza mínimo
  • PersonalizaciónLongitud, yugo, estría, escudo.

Matriz de modelos: qué mezclador PEECON necesita qué PTO

PEECON865
  • Capacidad865 CFT
  • Sinfines2
  • Mín. fuerza95 CV
  • Línea motrizCAT6CV
  • RanuraEn tractor
PEECON1100
  • Capacidad1100 CFT
  • Sinfines2
  • Mín. fuerza135 CV
  • Línea motrizCAT6CV
  • RanuraEn tractor
PEECON1300
  • Capacidad1300 CFT
  • Sinfines3
  • Mín. fuerza180 CV
  • Línea motrizCAT6CV
  • RanuraEn tractor
PEECON1500
  • Capacidad1500 CFT
  • Sinfines3
  • Mín. fuerza200 CV
  • Línea motrizCAT6CV
  • RanuraEn tractor

La mayoría de los tractores en este rango de potencia usan una toma de fuerza de 1.750-20 y la mayoría de las mezcladoras PEECON en este rango usan una entrada de 1.750-6. eje. Ambos lados se combinan de forma independiente: el lado del mezclador se fija mediante el mezclador, el lado del tractor se fija mediante el tractor. Confirme ambos antes de realizar el pedido.

Eje principal de velocidad constante CAT6: números de pieza del conjunto y del semieje

Conjunto CV completo y referencia de medio eje para el eje principal CAT6
Eje de salida del tractor Número de pieza completo del conjunto CV Número de pieza del eje CV 1/2 Mitad del implemento (2500) Número de pieza
540 rpm, 1,375" × 6 estrías 392206 392206-MITAD 2500-IMPLEMENTO-MITAD
1000 rpm, 1,375" × 21 estrías 392221 392221-MITAD 2500-IMPLEMENTO-MITAD
1000 rpm, 1,750" × 20 estrías 392220 392220-MITAD 2500-IMPLEMENTO-MITAD

El conjunto CV completo se envía con la junta preengrasada. Si sólo necesita reemplazar una mitad, el medio eje El número de pieza es el que pides. La mitad del apero se comparte entre las tres variantes del lado del tractor.

Selección de embrague y yugo: valores nominales de torsión y números de pieza

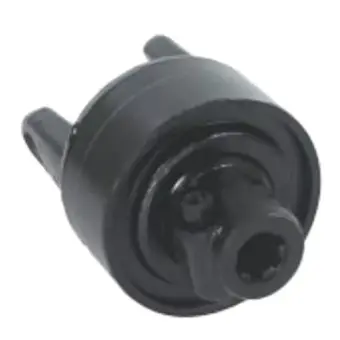

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Embrague de corte automático serie 2500: cuerpos K64 y K64/24.
Embragues de corte automático serie 2500
Número de pieza Modelo Diámetro Ranuras Esfuerzo de torsión
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m

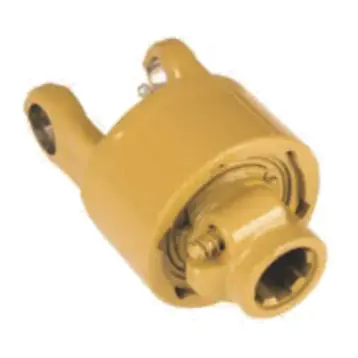

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Yugos de perno de seguridad serie 2500: cuerpos KB61, KB61/2 y BTL.
Yugos de perno de corte Serie 2500
Número de pieza Modelo Diámetro Ranuras Esfuerzo de torsión
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1.9375RD clave 0.50 —

Las dos familias de embragues no son intercambiables en servicio. Los embragues de desconexión automática se vuelven a acoplar después del deslizamiento, por lo que Se adaptan a mezcladores que sufren sobrecargas ocasionales durante el arranque. Los yugos de pernos cortantes sacrifican el perno por sobrecarga y deben volver a atornillarse antes de que el mezclador vuelva a funcionar, por lo que son adecuados para mezcladores en los que un perno roto es más fácil de reemplazar que un paquete de embrague sobrecalentado. La referencia completa para la gama más amplia se encuentra en elEje de toma de fuerza para mezcladores de alimentospágina.

Detalle de especificación: eje, junta y escudo

Eje y junta

Eje principal
Velocidad constante CAT6
Material del eje
Acero aleado endurecido, rectificado
Diámetro del eje
ø62mm
Ángulo de articulación
±45°
Cojinete
Rodillo de cuatro esferas
Par nominal
3.800 N·m
par máximo
4.200 N·m
Rango de velocidad
540 – 1000 rpm

Sello y protección

Material del sello
Caucho de nitrilo hidrogenado
Temperatura del sello. rango
−45 °C a 130 °C
Guardapolvo
Tres labios con ranura para virutas en espiral
Blindaje
Cobertura total, conexión rápida
potencia del tractor
80 – 220 CV
Compatibilidad del mezclador
PEECON, KUHN (20 m³ y más)
Personalización
Longitud, yugo, estría, escudo.
Documentación
Se suministra bajo pedido

Las especificaciones anteriores reflejan la producción actual. Para longitudes de eje o tamaños de yugo no estándar, el rige el dibujo. La gama más amplia para otras marcas de mezcladores de piensos, incluidasMezcladores de alimento supremo, es enumerados en la página de categorías, y la coincidenciacaja de cambios del mezclador de alimentaciónestá en una página separada.

Cómo se confirma el pedido

Enviar modelo y spline

Proporcione el modelo de mezclador PEECON (865/1100/1300/1500) y el tamaño del trozo de toma de fuerza del tractor.

Confirmar la línea motriz

Devolvemos el conjunto CV correspondiente, la familia de embrague y la combinación de número de pieza.

Dibujo y cotización

Para longitudes o yugos personalizados, se emite un dibujo antes de la producción. La cotización enumera la cantidad mínima de pedido y el tiempo de entrega para la configuración confirmada.

Producción y despacho

Los pozos estándar se mueven según el cronograma confirmado; Los ejes personalizados se mueven después de que se aprueba el dibujo.

MOQ y plazo de entrega se cotizan por pedido porque dependen del modelo, la combinación de estrías y si el El eje es estándar o está hecho según el dibujo. Nada en esta página se compromete a una cifra fija que no se mantenga durante un configuración diferente. ElGama de ejes de toma de fuerzapágina enumera las otras categorías agrícolas.

Preguntas frecuentes

¿Qué modelos de mezcladores PEECON cubre este eje de PTO?

Los 865, 1100, 1300 y 1500. La potencia mínima del tractor para cada uno es 95 hp, 135 hp, 180 hp y 200 hp respectivamente, como se indica en la matriz de modelos anterior. Los cuatro funcionan con un eje principal de velocidad constante CAT6.

¿Qué estrías se utilizan en el lado del tractor y en el lado de la mezcladora?

La mayoría de los tractores de esta gama utilizan un eje dentado de 1.750-20 y la mayoría de las mezcladoras utilizan un eje de entrada de 1.750-6. También están disponibles las opciones del lado del tractor 1.375-6 (540 rpm) y 1.375-21 (1000 rpm). El lado del tractor y el lado de la mezcladora se combinan de forma independiente; confirme ambos antes de realizar el pedido.

¿Cuál es la capacidad de torsión del eje y del embrague?

El eje principal CAT6 tiene una potencia máxima de 3.800 N·m continuos y 4.200 N·m instantáneos. Los embragues de desconexión automática de la serie 2500 oscilan entre 2.500 N·m y 3.500 N·m. Los yugos de pernos de seguridad tienen una potencia nominal de 2.920 N·m.

¿Pueden suministrar una longitud de eje o un yugo no estándar?

Sí. La longitud del eje, el tamaño del yugo, la combinación de estrías y la configuración del escudo se pueden realizar según el dibujo. Envíe las dimensiones del eje existente, o un croquis con los centros de unión marcados, y le confirmaremos la viabilidad.

¿Cuáles son el MOQ y el tiempo de entrega?

MOQ y plazo de entrega se confirman por pedido. Dependen del modelo, de la combinación de estrías y de si el eje es estándar o está fabricado según plano. Envíe el modelo de su mezcladora y la ranura de la toma de fuerza del tractor y le emitiremos una cotización que indique el MOQ y el tiempo de entrega para esa configuración.

Solicite una cotización para su mezclador PEECON

Envíe su modelo de mezclador PEECON (865 / 1100 / 1300 / 1500) y el tamaño del muñón de la toma de fuerza del tractor (1.375-6, 1.375-21 o 1.750-20). Confirmamos la combinación de la línea motriz y el número de pieza, y emitimos una cotización con MOQ y tiempo de entrega. para esa configuración. Las longitudes y yugos personalizados se cotizan según el dibujo.
