Engranajes cónicos de plástico

Raydafon fabrica engranajes cónicos de plástico en Ningbo, China, moldeados en POM y nailon para transmisiones en ángulo recto. Las proporciones estándar son 1:1, 2:1, 3:1, 4:1 y 5:1; módulos de paso M0,25 a M1; los dientes cuentan de 10 a 60; diámetros de orificio de 3,0 a 10,0 mm; diámetros exteriores de 8,7 a 60,4 mm; Temperatura de funcionamiento −40 °C a +80 °C. Los números de pieza incluyen GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* y GB1M512BS*. El sufijo BS indica un inserto de latón y un tornillo de fijación. Importante: GB1M512* y GB1M512BS* coinciden únicamente con el engranaje cónico de 60 dientes y no son compatibles con otros engranajes. La geometría de los dientes moldeada proporciona una malla silenciosa y apretada; el polímero es autolubricante y resistente a productos químicos. Módulo personalizado, número de dientes, diámetro interior, cubo y calidad del material disponibles para el dibujo; cotización dentro de las 24 horas.

Engranajes cónicos de plástico: POM y nailon moldeados a medida, M0,25 a M1

Engranajes impulsores en ángulo recto para pequeños mecanismos de precisión: una familia de relaciones completas de 1:1 a 5:1 con 10 a 60 dientes, moldeados en POM o nailon, con inserto de latón y tornillo de fijación opcionales. Lo suficientemente silencioso para máquinas de café e impresoras, lo suficientemente liviano para dispositivos que funcionan con baterías y apto para dibujar en cualquier parte del mundo.

  • 1:1 – 5:1Relaciones estándar
  • M0.25 – M1Módulo de tono (mod)
  • 10 – 60Recuentos de dientes disponibles
  • −40 a +80 °CTemperatura de funcionamiento

Engranajes cónicos de plástico para transmisiones en ángulo recto: POM y nailon moldeados a medida

Un engranaje cónico de plástico gira una transmisión 90 grados utilizando dientes de polímero moldeado en lugar de dientes de metal cortados. Ese único cambio elimina la necesidad de lubricación, reduce el peso del par y hace que la malla sea notablemente más silenciosa, razón por la cual la disposición aparece en máquinas de café, impresoras, motores de cortina, aspiradoras robóticas y pequeños vehículos de control remoto. Raydafon produce esta familia como fabricante y proveedor desde su propia fábrica en Ningbo, China, por lo que no hay margen comercial entre usted y la máquina de moldeo.

La personalización cubre los parámetros que normalmente deciden si un engranaje encaja: módulo, número de dientes, diámetro del orificio, dimensiones del cubo y del saliente, relación y el polímero en sí. Envíe un dibujo, un engranaje de muestra o incluso una foto con las dimensiones y le confirmaremos la pieza estándar más cercana o le cotizaremos una nueva herramienta. Los productos relacionados del mismo taller incluyen el más amplioengranaje de plasticorango, elengranaje helicoidal de plásticofamilia para accionamientos de ejes paralelos y el metalengranaje cónicolínea donde el torque excede lo que el polímero puede soportar.

Especificaciones de engranajes cónicos de plástico

  • Referencia de dimensión estándarΦ12 mm (también disponible en los tamaños enumerados en la siguiente tabla)
  • Módulo de tono (mod)M0.25, con 0.5 y 1.0 en el rango de piezas estándar
  • tipo de materialPlástico: POM, nailon (PA) o según lo requiera el cliente
  • proporciones1:1, 2:1, 3:1, 4:1, 5:1
  • Temperatura de funcionamiento−40 °C a +80 °C
  • Características opcionalesInserto de latón, tornillo de fijación, orificio y cubo personalizados
  • PersonalizaciónMódulo, número de dientes, diámetro interior, longitud del saliente, ancho de los dientes, calidad del material

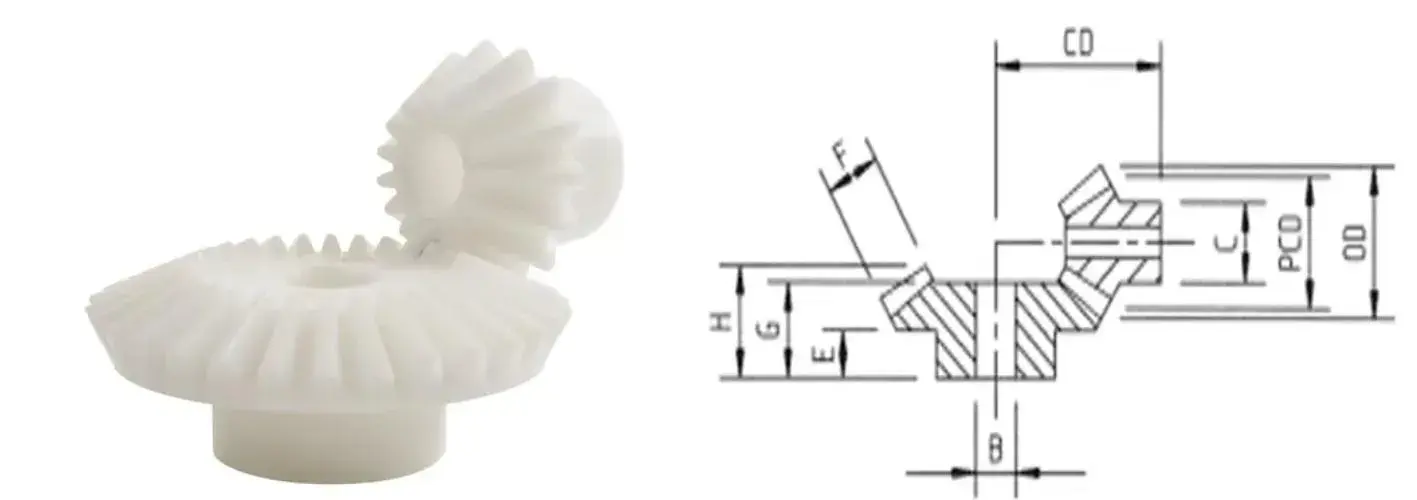

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometría de referencia para la familia de engranajes cónicos de plástico: las letras de dimensiones a continuación corresponden a este dibujo.
1:1Transferencia en ángulo recto con igual velocidad
2:1Reducir a la mitad la velocidad de salida
3:1Reducción de tercera velocidad
4:1Reducción de un cuarto de velocidad
5:1Reducción de quinta velocidad

Nota importante sobre la coincidencia:los pares acoplados de proporción deben usarse juntos. Los engranajes cónicos de dientes rectos en proporción 1:1 son intercambiables dentro de su proporción, perolas piezas con relación 5:1 cuyo número de pieza termina en * (GB1M512* y GB1M512BS*) coinciden solo con el engranaje cónico de 60 dientes; su geometría no es compatible con ningún otro engranaje.Confirme el número de pieza correspondiente antes de realizar el pedido.

Dimensiones, número de dientes y proporciones

Todas las dimensiones en mm. Utilice las letras B, CD, C, E, F, G y H junto con el dibujo de referencia anterior para verificar el ajuste con su propio diseño.

Desplácese por la tabla hacia los lados para leer cada columna. La columna de la derecha muestra la versión de inserto de latón y tornillo de fijación para cada pieza.

Número de pieza. Paso
(modificación)
No. de
dientes
Todas las dimensiones en mm Inserto de latón
y tornillo de fijación
Diámetro exterior. Diámetro de paso. Diámetro del agujero. B CD Diámetro del cubo. do Longitud del jefe E Ancho de diente F Longitud G Longitud H
Relación 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Relación 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Relación 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Relación 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Relación 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Leyendo la tabla:Las piezas con el sufijo BS llevan un inserto de latón y un tornillo de fijación para la fijación positiva del eje. Las letras B, CD, C, E, F, G y H siguen el dibujo de referencia en la sección de especificaciones anterior. Un guión en una columna de longitud significa que la dimensión no es aplicable a esa pieza. ¿No estás seguro de qué par se adapta a tu diseño? Envía el plano o las dimensiones del eje y lo igualaremos.

Detalle del producto

Fotografías de nuestros engranajes cónicos de plástico moldeado: forma de diente, cubo y opción de inserto de latón.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail

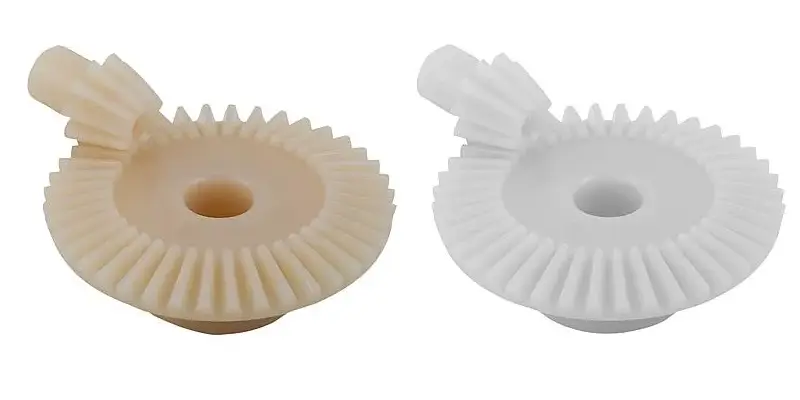

Engranajes cónicos de plástico moldeado: forma de diente y detalle del cubo en todo el rango de relaciones.

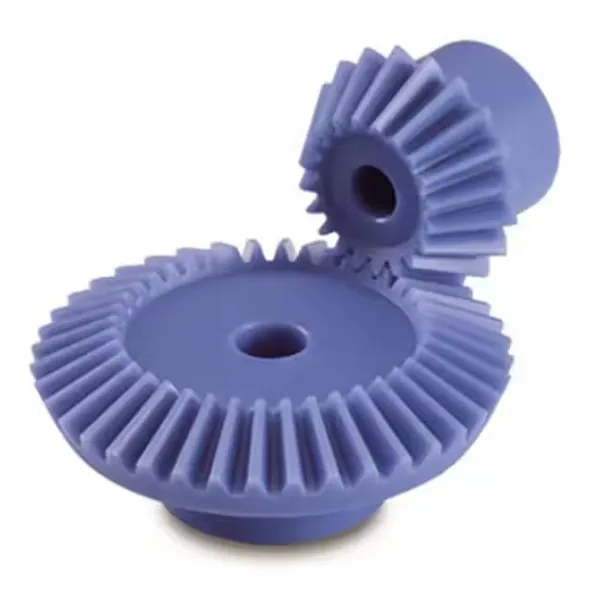

Plastic bevel gear pair in POM moulded for a right-angle drive
Par de engranajes cónicos POM para accionamiento en ángulo recto.

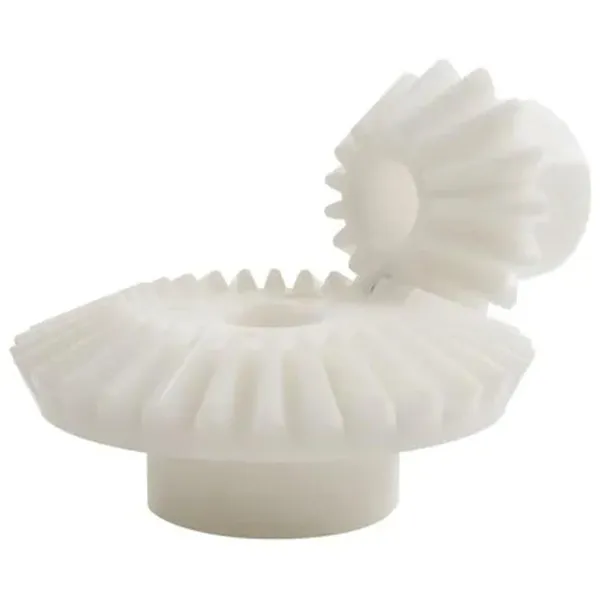

Plastic bevel gear set assembled and checked before packing
Los juegos de engranajes acoplados se revisaron para detectar engranes y holguras antes de empacar.

Ventajas clave

  • Polímeros limpios y resistentes al desgasteEl POM y el nailon resisten la humedad y una amplia gama de productos químicos, por lo que el equipo sigue funcionando en entornos húmedos, lavados o ligeramente corrosivos donde un engranaje de metal chapado eventualmente se corroería. Sin pintura, sin enchapado ni película de aceite que mantener.
  • Dientes moldeados con precisiónLa forma del diente proviene de la cavidad del molde en lugar de un cortador, por lo que el acoplamiento se mantiene firme y consistente en todo el lote. El resultado es una rotación constante y silenciosa, la propiedad que más importa en dispositivos sensibles al ruido como máquinas de café e impresoras.
  • Una fracción del peso del metal.La baja masa reduce la carga sobre los ejes y los cojinetes, reduce la inercia que el motor tiene para impulsar y extiende la vida útil de la batería en productos portátiles y que funcionan con baterías.
  • Accionamiento en ángulo recto en un formato compactoLa geometría biselada transfiere potencia a 90 grados sin necesidad de una carcasa de caja de cambios separada, lo que mantiene los mecanismos pequeños cortos y fáciles de ensamblar.
  • Personalizado según tu dibujoEl módulo, el número de dientes, el diámetro del orificio, las dimensiones del cubo y del saliente, la relación y el grado del polímero se pueden producir según los requisitos. Si una pieza estándar de la tabla encaja, se lo indicaremos y le ahorraremos el coste de herramientas.
  • Precio y control directo de fábricaEl moldeado, la inspección y el embalaje se realizan internamente, por lo que no hay margen intermedio y la calidad la comprueba el mismo equipo que fabricó la pieza.

Aplicaciones

La combinación de peso ligero, funcionamiento silencioso y resistencia a la corrosión hace que los engranajes cónicos de plástico sean adecuados para transmisiones en ángulo recto pequeñas en varias familias de productos.

Dispositivos domésticos inteligentes

Las máquinas de cortinas inteligentes se abren y cierran silenciosamente sin perturbar la habitación, mientras que los robots aspiradores utilizan el mismo accionamiento en ángulo recto para subir y girar con un bajo consumo de energía y una larga vida útil.

Equipo de oficina

Las impresoras dependen de una forma constante de los dientes para una alimentación suave del papel y un bajo ruido de funcionamiento, y las trituradoras utilizan la resistencia química y la resistencia al desgaste para hacer frente a cargas continuas de papel sin fallas prematuras.

Juguetes y productos de consumo.

Los vehículos teledirigidos se benefician del bajo peso, lo que mejora la duración de la batería, mientras que el polímero tolera caídas e impactos. Para productos infantiles se encuentran disponibles calidades de materiales adecuadas.

Cafeteras y pequeños electrodomésticos.

Los accionamientos en ángulo recto en electrodomésticos cerrados funcionan sin contaminación de grasa en las piezas circundantes y la malla moldeada mantiene el ruido de funcionamiento bajo en entornos domésticos.

Instrumentación y pequeños actuadores.

Transferencias compactas de 90 grados en mecanismos de medición y posicionamiento, donde la baja inercia y las piezas no magnéticas y inoxidables son una ventaja.

Maquinaria personalizada

Cualquier pequeño accionamiento en ángulo recto donde de otro modo necesitaría un par de biseles metálicos, una carcasa separada y un punto de lubricación. Envíe el plano y el deber y le asesoraremos sobre el material y la proporción.

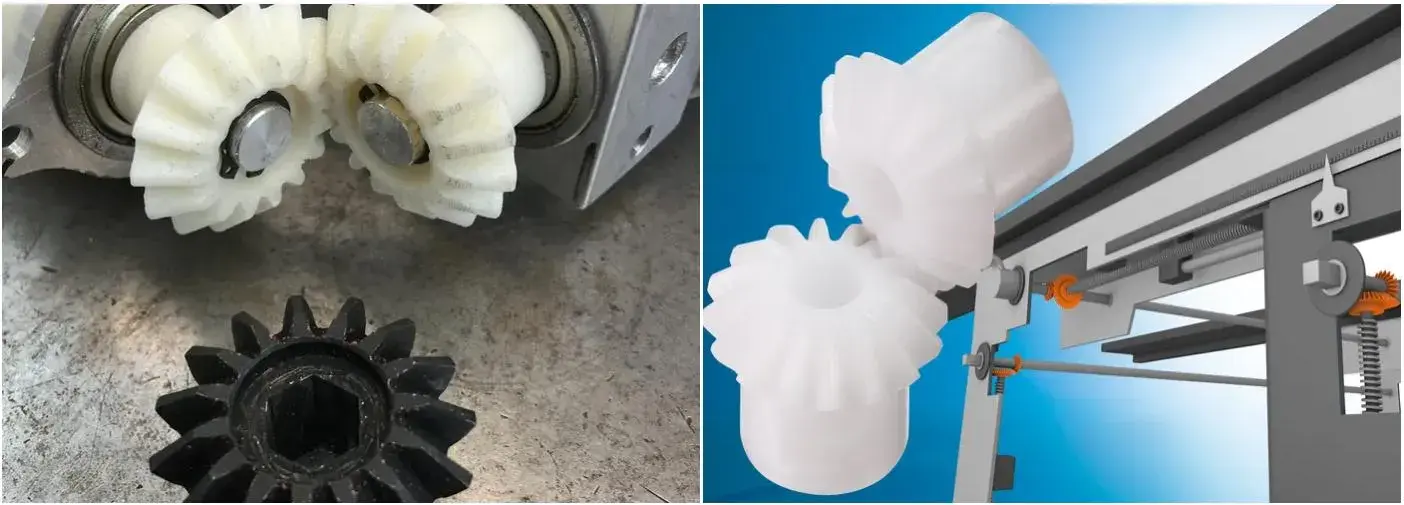

Plastic bevel gears used in smart home, office equipment and toy applications
Engranajes cónicos de plástico en servicio en aplicaciones de productos de consumo, equipos de oficina y hogares inteligentes.

Preguntas frecuentes del comprador

  • ¿Pueden producir un engranaje cónico de plástico según mi dibujo o a partir de una muestra?Sí. Envíe un plano acotado o el engranaje de muestra con módulo, número de dientes, relación, diámetro interior y preferencia de material. Confirmamos si una pieza estándar existente en la tabla anterior encaja, o cotizamos un molde nuevo, y podemos suministrarle un prototipo mecanizado primero si desea validar la geometría antes de utilizar las herramientas.
  • ¿Qué material debo elegir, POM o nailon?POM es la opción habitual para pares de biseles de precisión porque es rígido, tiene baja fricción y dimensionalmente estable en condiciones de humedad, lo que mantiene la distancia entre centros y el juego predecibles. El nailon es más resistente y absorbe mejor el impacto, pero absorbe la humedad y se mueve ligeramente en dimensión. Cuéntanos la carga, velocidad y entorno y te recomendaremos uno.
  • ¿Los engranajes se suministran como un par combinado?Un par cónico sólo funciona correctamente con el engranaje de acoplamiento para el que fue diseñado. Las piezas marcadas con un asterisco (GB1M512* y GB1M512BS*) coinciden únicamente con el engranaje de 60 dientes y no son compatibles con otros engranajes. Para cualquier otro número de pieza, confirme la pieza coincidente con nosotros antes de realizar el pedido y comprobaremos el par.
  • ¿Qué significa el sufijo BS en el número de pieza?BS indica un inserto de latón y un tornillo de fijación, lo que proporciona una fijación mecánica positiva al eje en lugar de depender de un orificio moldeado simple. Es la elección habitual cuando el engranaje soporta carga inversa o cuando el ajuste del eje no debe deslizarse.
  • ¿Cuál es la temperatura de trabajo? ¿Pueden suministrar material de mayor temperatura?El rango estándar es de −40 °C a +80 °C. Para equipos que funcionan a mayor temperatura se pueden cotizar materiales como PEEK o PPS; indíquenos la temperatura de funcionamiento continuo y le confirmaremos qué necesita la aplicación.
  • ¿Cuáles son sus plazos de entrega y condiciones de pedido?Envíe el número de pieza o plano con la cantidad requerida. Respondemos con el precio, los requisitos de herramientas, si corresponde, y el plazo de entrega, normalmente dentro de las 24 horas. Las piezas estándar se envían desde el stock de producción; Las nuevas herramientas siguen el dibujo confirmado.
