Engranaje cónico en espiral

Raydafon fabrica engranajes cónicos en espiral para accionamientos en ángulo recto en su propia fábrica en Ningbo, China. La línea de dientes curvada mantiene dos o más dientes en contacto en todo momento, por lo que la transmisión funciona de manera más suave y silenciosa que un par de dientes biselados rectos del mismo tamaño y transmite más torque para sus dimensiones. Los módulos estándar van desde M3 a M12 con grados de precisión DIN6 a DIN9, producidos según ISO, DIN, ANSI, JIS o BS. Los materiales incluyen acero aleado, C45, acero inoxidable, latón, cobre, aluminio y POM, con tratamientos superficiales que van desde zinc y niquelado hasta óxido negro, Geomet y Dacromet. El piñón se puede cortar con tan solo cinco dientes, lo que permite una gran relación de reducción en una sola etapa en ángulo recto, y los flancos de los dientes se pueden rectificar después del tratamiento térmico para los grados de mayor precisión. Los engranajes se suministran en pares combinados con el patrón de contacto verificado antes del envío. Envíe su dibujo o muestra para obtener una cotización dentro de las 24 horas.

Engranaje cónico en espiral: accionamiento en ángulo recto con dientes curvos, M3 a M12

El engranaje cónico en espiral es la opción de transmisión en ángulo recto cuando la suavidad y la capacidad de carga son más importantes que cualquier otra cosa. Las líneas de dientes curvadas mantienen dos o más dientes en contacto en todo momento, por lo que la transmisión funciona silenciosamente, se desgasta uniformemente y soporta mucha más carga que un par de dientes biselados rectos del mismo tamaño. Raydafon corta, trata térmicamente y muele estos engranajes en su propia fábrica en Ningbo, China.

5 dientes mínimoEn el piñón, lo que permite grandes relaciones monoetapa.
DIN6 – DIN9Grados de precisión, rectificados bajo pedido
M3-M12Módulos estándar, otros según dibujo.

Justificación del diseño

¿Por qué elegir un engranaje cónico en espiral en lugar de un engranaje cónico recto?

La diferencia entre los dos está completamente en la línea de los dientes. Los dientes de un engranaje cónico recto corren radialmente, por lo que cada diente se engancha con el diente correspondiente en todo su ancho en el mismo instante: un impacto repentino que se repite en cada diente. Los dientes de un engranaje cónico en espiral están cortados en una curva, por lo que el contacto comienza en un extremo del diente y se extiende hasta el otro, exactamente de la misma manera que se cierra una cremallera. Ese único cambio geométrico es responsable de todas las ventajas siguientes.

Engranaje cónico en espiral

  • Dos o más dientes comparten la carga en todo momento, porque el coeficiente de superposición es mayor
  • Enganche gradual en lugar de impacto, por lo que el ruido de funcionamiento es sustancialmente menor
  • La presión de contacto se distribuye a lo largo de una línea de contacto más larga, lo que proporciona un desgaste más uniforme.
  • El piñón puede funcionar con tan solo 5 dientes, lo que permite una gran relación en una sola etapa.
  • Patrón de contacto ajustable a través del radio del cabezal de corte y se puede mejorar aún más mediante rectificado
  • Produce una fuerza axial que los cojinetes del eje deben ser seleccionados para soportar.

Engranaje cónico recto

  • Un diente soporta toda la carga en el momento del enganche.
  • El impacto en cada entrada de diente produce más ruido y vibración.
  • Mayor presión de contacto local, por lo que el desgaste tiende a concentrarse
  • El número mínimo práctico de dientes en el piñón es mayor, lo que limita la relación de una etapa
  • Es más sencillo y económico de cortar, lo que se adapta a unidades críticas de baja velocidad y bajo nivel de ruido.
  • No se genera fuerza axial, por lo que la selección del rodamiento es más sencilla

Un punto de diseño que vale la pena planificar:Debido a que la línea de dientes es helicoidal, un engranaje cónico en espiral genera un empuje axial a lo largo del eje. Eso no es un defecto: es el precio de una interacción fluida. Los rodamientos deben elegirse para soportarlo, razón por la cual normalmente se especifica un par de bisel en espiral junto con el eje y la disposición del rodamiento en lugar de ser un reemplazo directo para un par de bisel recto.

Presupuesto

Especificaciones de engranajes cónicos en espiral y opciones disponibles

  • Número de modelo (módulo)M3, M4, M5, M8, M12 y otros
  • forma de dienteEspiral (línea de dientes curvada), accionamiento en ángulo recto
  • Número mínimo de dientes del piñón5 dientes
  • Grados de precisiónDIN6, DIN7, DIN8, DIN9
  • EstándaresISO, DIN, ANSI, JIS, BS y no estándar/según dibujo
  • MaterialesAcero aleado, acero C45, acero inoxidable, latón, cobre, aluminio, POM
  • procesamiento de dientesFresado, endurecido o rectificado (esmerilado utilizado para los grados de mayor precisión)
  • Tolerancia0,001 mm – 0,1 mm según la característica y el grado de precisión
  • Tratamiento superficialGalvanizado, niquelado, pasivación, oxidación, anodización, Geomet, Dacromet, óxido negro, fosfatado, recubrimiento en polvo, electroforesis
  • Operaciones adicionalesGranallado, arenado, tratamiento térmico, recocido, templado, pulido
  • EmbalajeBolsa de plástico y cartón o caja de madera.
  • Condiciones de pagoT/T, LC/C
  • Plazo de producción20 días hábiles para muestras, 25 días para muestras a granel
  • MuestrasPrecio de muestra entre 2 y 100 USD; muestra de flete expreso pagado por el cliente

Hoja de especificaciones completa. Desplácese por la tabla de lado en un dispositivo móvil para leer cada fila.

Artículo Especificación
Número de modelo M3, M4, M5, M8, M12, etc.
Material Latón, acero C45, acero inoxidable, cobre, POM, aluminio, aleaciones y otros
Estándar ISO, DIN, ANSI, JIS, BS y no estándar
Precisión DIN6, DIN7, DIN8, DIN9
Tratamiento de dientes Templado, fresado o rectificado
Tolerancia 0,001 mm – 0,01 mm – 0,1 mm, según la característica y el grado de precisión especificado
Tratamiento superficial Galvanizado, niquelado, pasivación, oxidación, anodización, Geomet, Dacromet, óxido negro, fosfatado, recubrimiento en polvo, electroforesis
Finalizar Granallado, arenado, tratamiento térmico, recocido, templado, pulido
Embalaje de artículos Bolsa de plástico y cartón o embalaje de madera.
Condiciones de pago T/T, LC/C
Plazo de producción 20 días hábiles para la muestra, 25 días para el volumen
Muestras El precio de muestra oscila entre 2 y 100 USD. Muestra de flete expreso pagado por el cliente.
Solicitud Máquinas de control automático, industria de semiconductores, maquinaria industrial en general, equipos médicos, equipos de energía solar, máquinas herramienta, sistemas de estacionamiento, equipos de transporte aéreo y ferroviario de alta velocidad, y similares.

Sobre tolerancia y precisión:Las cifras de esta tabla son un rango de toda la familia de productos, no un único valor garantizado. La tolerancia depende de la característica que se está midiendo, el módulo y el grado de precisión que especifique: un engranaje de tierra DIN6 tiene límites mucho más estrictos que uno fresado DIN9. Díganos el juego y el patrón de contacto requerido de su ensamblaje y confirmaremos qué grado y proceso necesita su equipo.

Fabricación

Cómo fabricamos y controlamos la calidad de los engranajes cónicos en espiral

Los engranajes cónicos en espiral se encuentran entre los tipos de engranajes más difíciles de producir, porque el flanco del diente es una superficie curva que debe generarse, no simplemente cortarse. El proceso que ejecutamos en cada pedido es deliberadamente secuencial: cada paso se termina y se inspecciona antes de que comience el siguiente, por lo que un problema se detecta en la etapa que lo creó y no en el ensamblaje final.

Preparación en blanco

Se selecciona el material según el dibujo y se gira y refrenta la pieza en bruto para establecer las caras de montaje y el orificio a los que hace referencia cada operación posterior.

corte de engranajes

Los flancos de dientes se generan en una máquina cortadora de engranajes cónicos en espiral utilizando el radio del cabezal de corte que produce el ángulo en espiral y el patrón de contacto requeridos.

Tratamiento térmico

El endurecimiento por cementación aumenta la dureza de la superficie del diente para brindar resistencia al desgaste, mientras que el núcleo permanece lo suficientemente resistente para absorber las cargas de impacto que verá la unidad.

Rechinar los dientes

Cuando se especifica un grado de precisión más alto, el flanco se rectifica después del tratamiento térmico para corregir la distorsión y mejorar el área de contacto y el acabado de la superficie.

Verificación del patrón de contacto

El par se ejecuta en un banco de pruebas con compuesto de marcado para que la posición, la forma y el tamaño del patrón de contacto puedan inspeccionarse con respecto al dibujo antes de lanzar el par.

Inspección y embalaje

Verificación dimensional final de las características importantes para el ensamblaje, luego embalaje protector para exportación: bolsa de plástico y cartón, o una caja de madera para juegos más grandes.

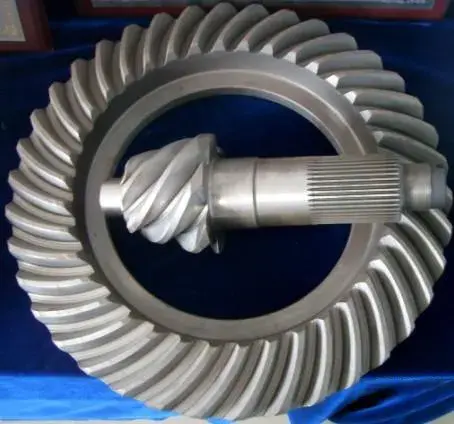

Spiral bevel gear with curved tooth flanks produced by Raydafon
Engranaje cónico en espiral con flancos de dientes curvados generados.

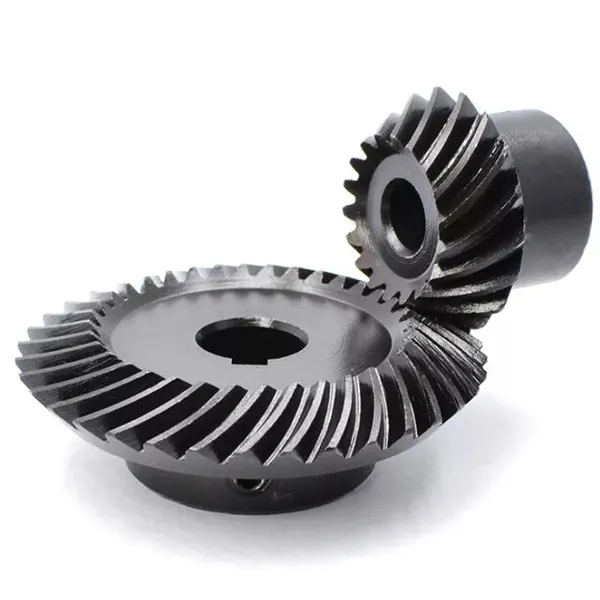

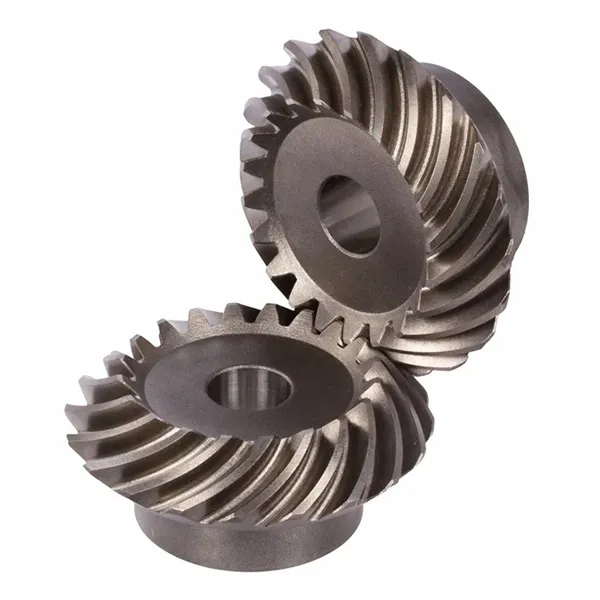

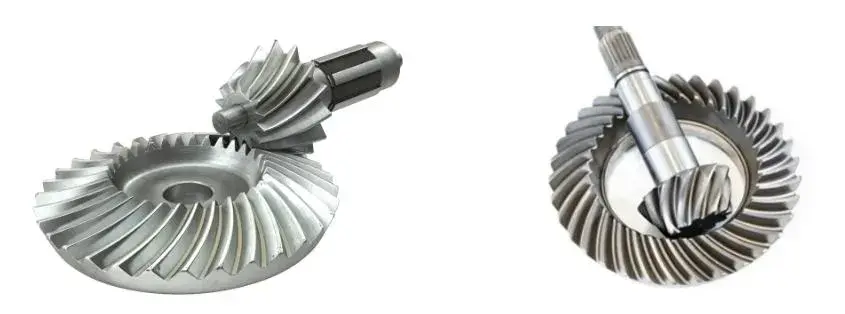

Spiral bevel gear pair showing matched contact pattern and mounting faces
Par de engranajes coincidentes: patrón de contacto y caras de montaje.
Spiral bevel gear tooth flank detail after grinding
Detalle del flanco del diente después del rectificado.
Spiral bevel gear inspection and measurement before packing
Inspección dimensional final antes del embalaje.
Spiral bevel gear set prepared for export packing
Conjunto de engranajes preparado para embalaje de exportación.

Ventajas clave

Características del producto

Funcionamiento suave y bajo nivel de ruido

Debido a que la línea de dientes es curva, al menos dos dientes están engranados en cualquier instante y la carga pasa de un diente al siguiente a medida que el contacto recorre el flanco. No hay un momento único de impacto de ancho completo como ocurre con un engranaje cónico recto, por lo que la vibración y el ruido disminuyen notablemente, lo que hace que este diente sea la opción estándar para controlar el ruido, desde husillos de máquinas herramienta hasta ejes de vehículos de pasajeros.

Alta capacidad de carga y desgaste uniforme

El ángulo de la hélice aumenta el coeficiente de superposición, lo que significa que más dientes comparten la carga y la presión de contacto en cada flanco es menor. Una presión más baja combinada con una línea de contacto más larga distribuye el desgaste de manera más uniforme a lo largo de la superficie del diente en lugar de concentrarlo cerca de la línea de paso. El resultado práctico es un engranaje que soporta un par más intenso para su tamaño y mantiene su precisión durante más tiempo en servicio continuo.

Amplio rango de relación en una sola etapa

El piñón de un par de bisel en espiral se puede cortar con tan solo cinco dientes, lo que permite lograr una gran relación de reducción en una etapa de ángulo recto en lugar de dos. Para un diseñador de máquinas, esto significa menos piezas, una carcasa más corta y menos juego acumulado, razón por la cual esta forma de diente aparece tan a menudo en los reductores angulares compactos.

El patrón de contacto se puede corregir.

Debido a que la curvatura del flanco está determinada por el radio del cabezal de corte, el patrón de contacto se puede cambiar y corregir en la etapa de corte, y mejorar aún más mediante el rectificado después del tratamiento térmico. Ese control sobre dónde se tocan realmente los dientes es lo que separa un conjunto de engranajes que funciona silenciosamente durante años de uno que chirría y se pica en cuestión de meses, y es una capacidad que depende de la máquina y del operador, no solo del dibujo.

Materiales y tratamientos superficiales adaptados al deber

Se puede producir la misma geometría de diente en acero aleado para transmisiones de alto torque, C45 o acero inoxidable donde la resistencia a la corrosión es importante, y latón, cobre, aluminio o POM para aplicaciones más livianas o no magnéticas. Luego se selecciona el tratamiento de la superficie para que coincida con el entorno: cinc o niquelado, óxido negro, Geomet o Dacromet para protección contra la corrosión, anodización para aluminio y recubrimiento en polvo o electroforesis para apariencia y mayor durabilidad.

Aplicaciones

Dónde se utilizan engranajes cónicos en espiral

En cualquier lugar, un vehículo tiene que girar 90 grados manteniendo un par real y en silencio:

  • Máquinas herramienta— accionamientos de husillo, cabezales indexadores y mecanismos de alimentación donde la precisión de la transmisión determina la calidad de la pieza terminada
  • Automoción y transporte— engranajes diferenciales y de transmisión final, donde es esencial un par en ángulo recto de bajo ruido y alta carga
  • Máquinas de control automático.— indexadores de levas, mesas giratorias y mecanismos de recogida y colocación
  • Semiconductores y equipos médicos.— unidades que deben ser suaves, silenciosas y repetibles en lugar de simplemente fuertes
  • Equipos de energía solar.— unidades de giro con seguidor, en las que el conjunto de engranajes funciona en condiciones exteriores durante todo el año
  • Sistemas de aparcamiento y equipos logísticos.— mecanismos de elevación y transferencia que necesitan una reducción compacta en ángulo recto
  • Equipos terrestres para ferrocarriles de alta velocidad y aviación— accionamientos auxiliares donde se especifica confiabilidad y baja vibración
  • Maquinaria industrial general— bombas, mezcladores, transportadores y cualquier reductor compacto de ángulo recto

Si su aplicación no figura en la lista, describa el servicio: velocidad de entrada, par, relación y disposición de montaje. Un par de bisel en espiral normalmente se diseña junto con su diseño de eje y rodamiento debido al empuje axial que genera, por lo que cuanto antes veamos la disposición, mejor será el resultado.

Personalización

Engranajes cónicos en espiral personalizados hechos según el dibujo

Más allá de la gama de módulos estándar, todos los parámetros que deciden si un engranaje se adapta a su carcasa se pueden producir según sus necesidades. La personalización típica incluye:

  • Módulo y recuento de dientes.
  • Ángulo de espiral y mano de espiral.
  • Relación y par emparejado
  • Orificio, chavetero y estría
  • Geometría del cubo y de la cara de montaje
  • Selección de materiales
  • Grado de precisión DIN6–DIN9
  • Tratamiento superficial
  • Flanco de diente rectificado o fresado
  • Marcado e identificación de conjuntos emparejados.

Envíe un plano acotado, un engranaje de muestra o la relación, torque y envolvente requeridos y confirmaremos la geometría estándar más cercana o cotizaremos una nueva. Los pares de bisel en espiral se suministran como juegos combinados, por lo que si está reemplazando un engranaje de un par, infórmenos; reemplazar solo la mitad de un par combinado generalmente produce ruido y desgaste rápido, incluso si ambas piezas tienen las dimensiones correctas.

Preguntas frecuentes del comprador

Preguntas frecuentes del comprador

  • ¿Cuál es la diferencia entre un engranaje cónico en espiral y un engranaje cónico recto?La línea de dientes: los dientes biselados rectos corren radialmente y se acoplan en todo su ancho a la vez, mientras que los dientes biselados en espiral están curvados de modo que el contacto se extiende gradualmente de un extremo al otro del diente. La forma curva proporciona una mayor superposición, por lo que la carga se comparte entre más dientes, el funcionamiento es más suave y silencioso, el desgaste es más uniforme y el piñón se puede cortar con tan solo 5 dientes.
  • ¿Pueden hacer un engranaje cónico en espiral según mi dibujo o a partir de una muestra?Sí. Envíe un plano acotado o el engranaje de muestra con módulo, número de dientes, ángulo de espiral, relación, diámetro interior y material. Confirmamos si la geometría coincide con las herramientas existentes o requiere una nueva configuración de cortador, cotizamos en consecuencia y podemos suministrar una muestra en aproximadamente 20 días hábiles.
  • ¿Qué materiales y tratamientos superficiales están disponibles?Acero aleado y C45 para transmisiones de alto torque, acero inoxidable donde se necesita resistencia a la corrosión y latón, cobre, aluminio o POM para aplicaciones más livianas o no magnéticas. Los tratamientos de superficie incluyen cinc y niquelado, pasivación, oxidación, anodización, Geomet, Dacromet, óxido negro, fosfatado, recubrimiento en polvo y electroforesis. Cuéntanos el entorno y te recomendaremos uno.
  • ¿Debo pedir un par combinado o un solo engranaje?Pide un par combinado. Los engranajes cónicos en espiral se lapean y se verifica su patrón de contacto como un conjunto, por lo que reemplazar solo un engranaje de un par existente generalmente produce ruido y desgaste acelerado incluso cuando ambas piezas miden correctamente. Si solo un engranaje está dañado, envíenos ambos para que el reemplazo pueda coincidir con la pieza sobreviviente.
  • ¿Por qué un engranaje cónico en espiral necesita cojinetes especiales?Debido al ángulo de la hélice en la línea de dientes, el engranaje genera una fuerza de empuje axial a lo largo del eje además de las cargas tangenciales y radiales. Los rodamientos deben seleccionarse para soportar ese empuje (comúnmente un rodillo cónico o una disposición de contacto angular), razón por la cual es mejor especificar un par de bisel en espiral junto con el eje y la disposición del rodamiento.
  • ¿Cuáles son su tolerancia, plazo de entrega y condiciones de pago?La tolerancia depende de la característica y del grado de precisión, oscilando entre 0,001 mm y 0,1 mm en toda la familia; díganos su reacción y requisito de patrón de contacto y confirmaremos qué grado lo logra. Las muestras tardan unos 20 días hábiles y la producción a granel, 25 días, los precios de las muestras oscilan entre 2 y 100 USD con el flete exprés pagado por el cliente y las condiciones de pago son T/T o L/C.
